bonjour a tous....bonjour Daniel je suis avec assiduité le montage de ton wagon mon kit étant ouvert et en attente.
j'attends le montage des superstructures (par collage ou autre) avec impatience.
ton montage est parfait!!! et trés pédagogique SUPER!!!
bon courage pour la suite

cordialement a tous .... marcou

[Daniel67]

Merci Marc.

Michel :
- la base des tampons est arasée et étamée. Le trou dans le fond du boisseau est aligné visuellement sur celui de la traverse, et hop, un coup de flamme et ça ne bouge plus.
- je n'ai volontairement pas monté le guide balancier tel que prévu par la notice. Je n'avais pas envie que ce truc brinqueballe dans le châssis tout le long du montage. En fait, j'ai viré la partie cornière en photogravure. Une fois le cylindre de frein en place, j'ai soudé une cornière de 1,5 mm en place et fixé les guides dessus en bonne position par rapport au palonniers de frein.

[Milam]

Merci Marc.

Michel :
- la base des tampons est arasée et étamée. Le trou dans le fond du boisseau est aligné visuellement sur celui de la traverse, et hop, un coup de flamme et ça ne bouge plus.
- je n'ai volontairement pas monté le guide balancier tel que prévu par la notice. Je n'avais pas envie que ce truc brinqueballe dans le châssis tout le long du montage. En fait, j'ai viré la partie cornière en photogravure. Une fois le cylindre de frein en place, j'ai soudé une cornière de 1,5 mm en place et fixé les guides dessus en bonne position par rapport au palonniers de frein.

pour ces informations

[Daniel67]

Derniers travaux ...

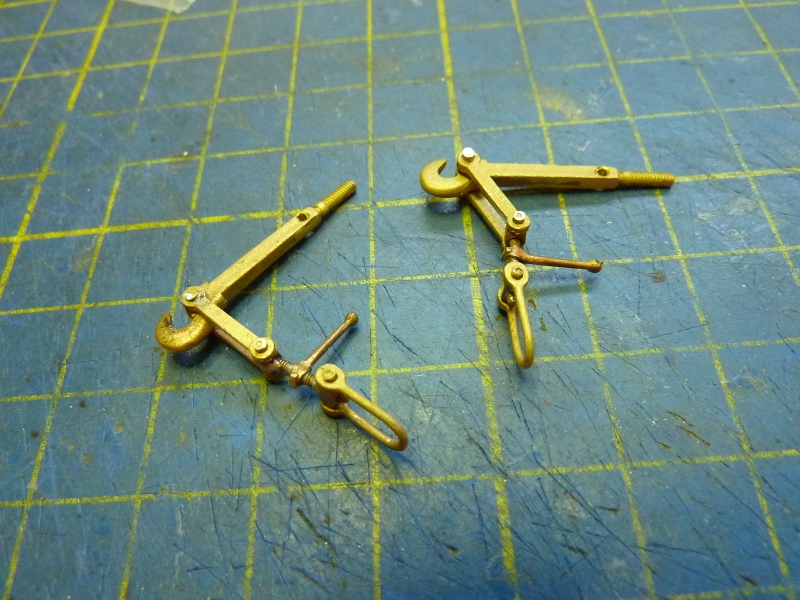

Les attelages

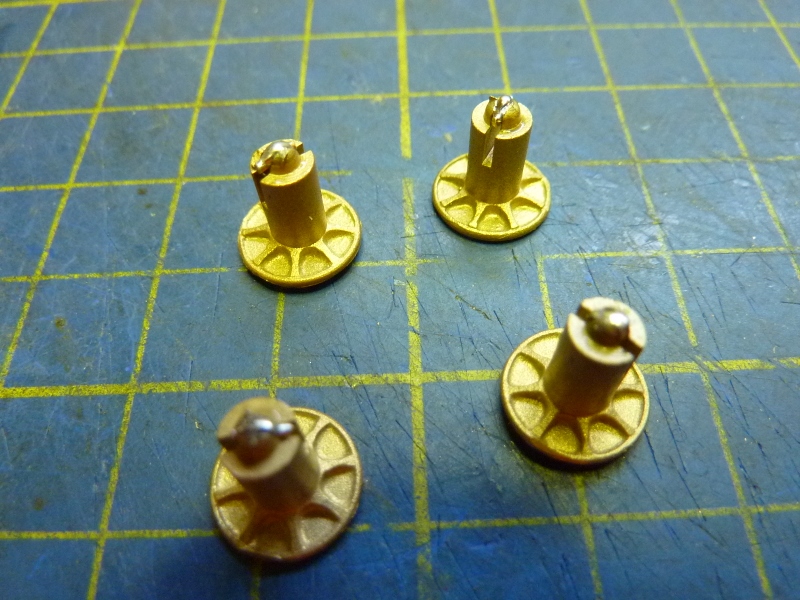

Les plateaux des tampons. Je soude une pige de 0,7mm dans l'extrémité du boisseau pour sa retenue dans le fut

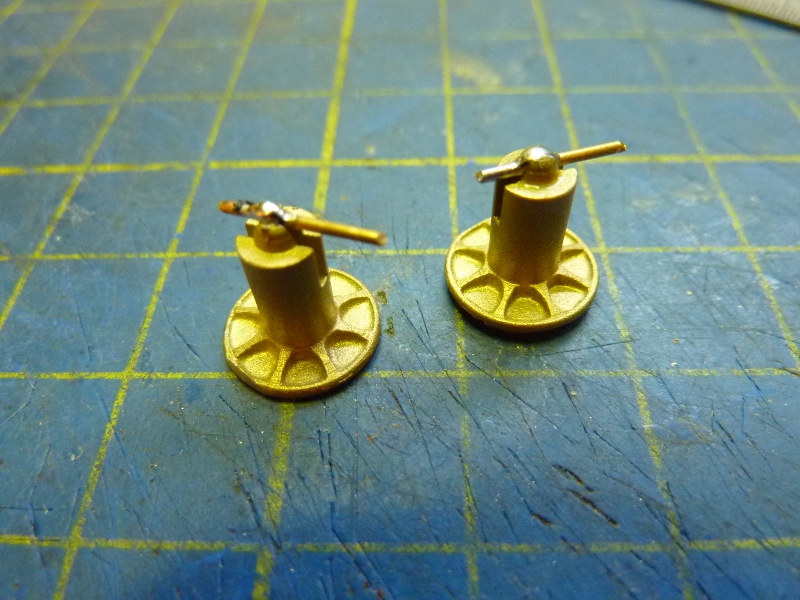

Et je l'arase

Avec ça se terminent tous les travaux de soudure de ce kit. Reste le question pas simple du collage des armatures sur la caisse en bois. Plusieurs possibilités :

- la cyano : pas évident de positionner cet ensemble important suffisamment vite et bien. Je le sens très moyen

- colle bi-composant genre Araldite : c'est relativement épais même en diluant à l'alcool, et donc difficile à étaler en couche fine sur des pièces étroites, et donc risque important de bavures sur la caisse particulièrement ch....es à enlever.

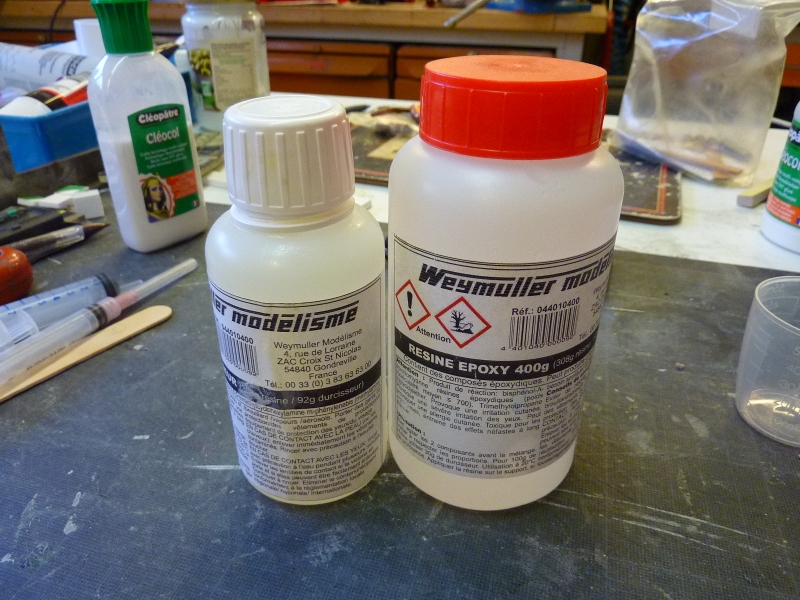

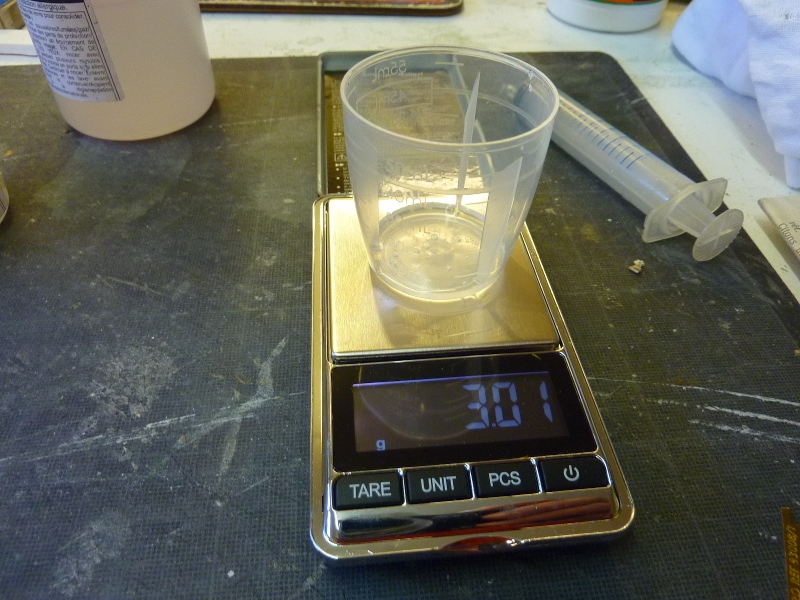

- je vais faire un essai avec une résine époxy (souvenir d'aéromodélisme dans une vie antérieure !) qui est extrêmement fluide, et qui du coup peut s'étaler avec un petit pinceau en couche suffisamment mince pour ne pas baver sur le bois lorsqu'on presse les armatures. Seul inconvénient : un temps de polymérisation relativement long (30 heures pour la polymérisation complète). Ca va sacrément ralentir la cadence de montage à raison de 30 heures par face !

Vous me direz, ça laisse un peu (!) de temps pour bien positionner les pièces

Je vous rendrai compte du résultat. A suivre ...

[BERTHELEMY]

J'utilise depuis bien longtemps de l'Araldite lente "cuite" au four (à 50°). Tout le temps pour positionner, et c'est bien plus solide que de la rapide, prise en 30 à 45 mn (au lieu de 24 h !).
Cela pourrait peut-être marcher aussi avec ta résine qui est aussi de l'epoxy ?

[Daniel67]

J'utilise depuis bien longtemps de l'Araldite lente "cuite" au four (à 50°). Tout le temps pour positionner, et c'est bien plus solide que de la rapide, prise en 30 à 45 mn (au lieu de 24 h !).
Cela pourrait peut-être marcher aussi avec ta résine qui est aussi de l'epoxy ?

Merci du tuyau ; je vais essayer ça sur une éprouvette.

[JR14]

Bonsoir à tous .
Je voudrais rassurer Daniel.
J'ai monté plusieurs wagons, toujours collés à l'Araldite non diluée,
auparavant je sable pour une meilleure adhérence.
Bien sûr il y aura quelques petites bavures que l'on peut nettoyer
avec un pinceau à poil dur légèrement humide ...
Voila ma méthode, mais a chacun a sa technique ...
( Voir les photos de la notice )
Bien cordialement .
JOEL

[cid]

Très beau travail bravo à vous

[Milam]

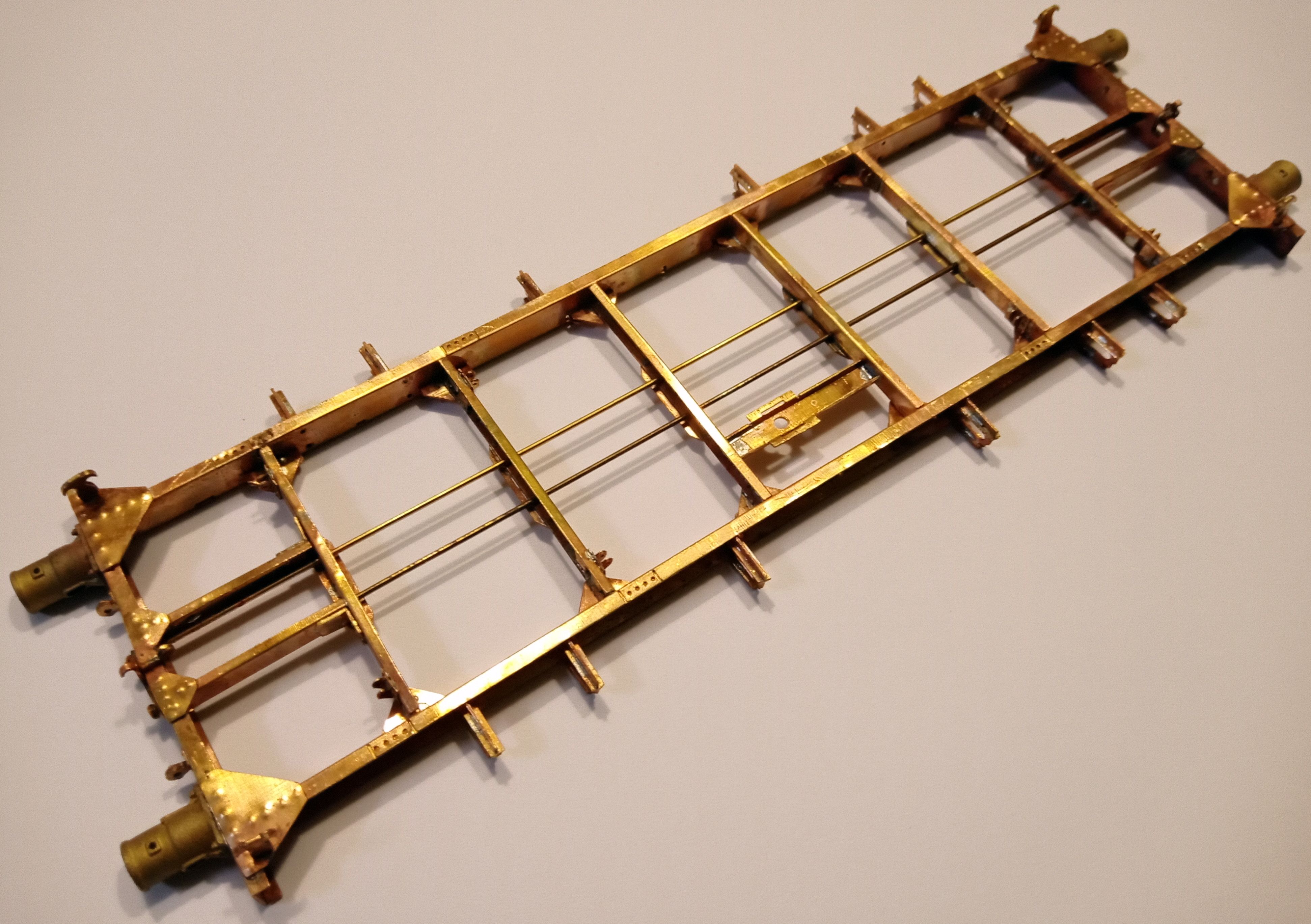

On continue avec un grand moment de solitude : le pliage des cornières 12 et 13 ... Bon, avec un peu de patience, on y arrive


P1160162 (800x600).jpg

P1160163 (800x600).jpg

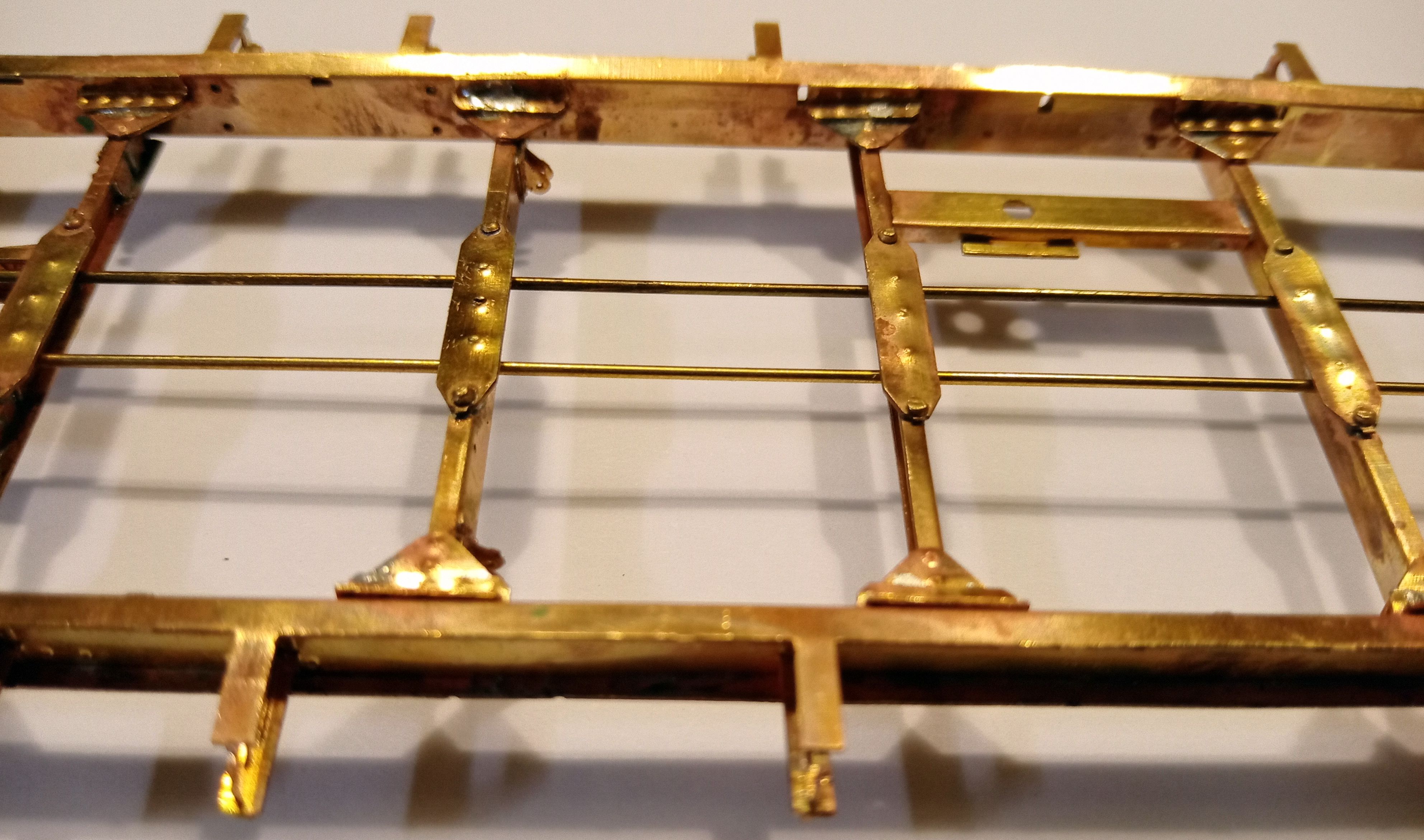

Mise en place des cornières de rive 13


P1160164 (800x600).jpg


Assemblage des pièces 12 et 12bis pour former le profilé en Z


P1160165 (800x600).jpg

P1160166 (800x600).jpg

Je confirme ! le pliage de ces pièces n'est pas chose aisée (surtout avec une plieuse un peu trop surdimensionnée et pas très adaptée aux petites pièces sinon en étant très, très patient ce kit se monte plutôt bien jusqu'à présent (faut pas regarder de trop près )

[Daniel67]

Super ! voilà qui avance bien
