Non, ça c'est un petit violet ! Un CV comme un autre... mais typiquement P.L.M.

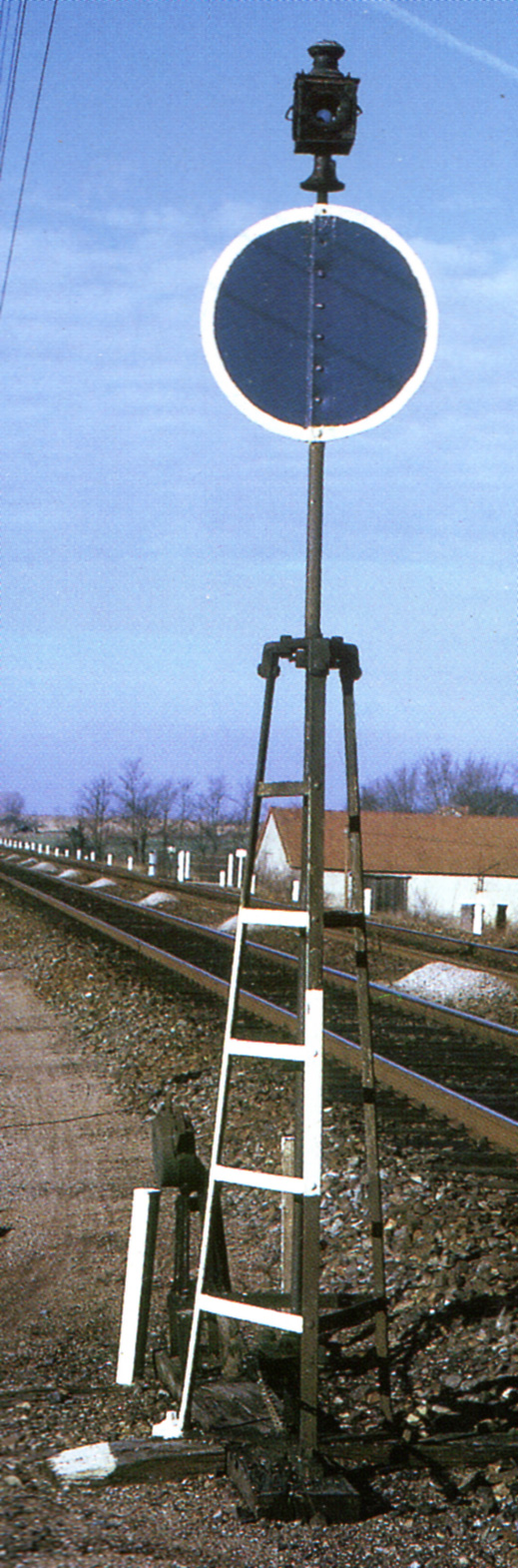

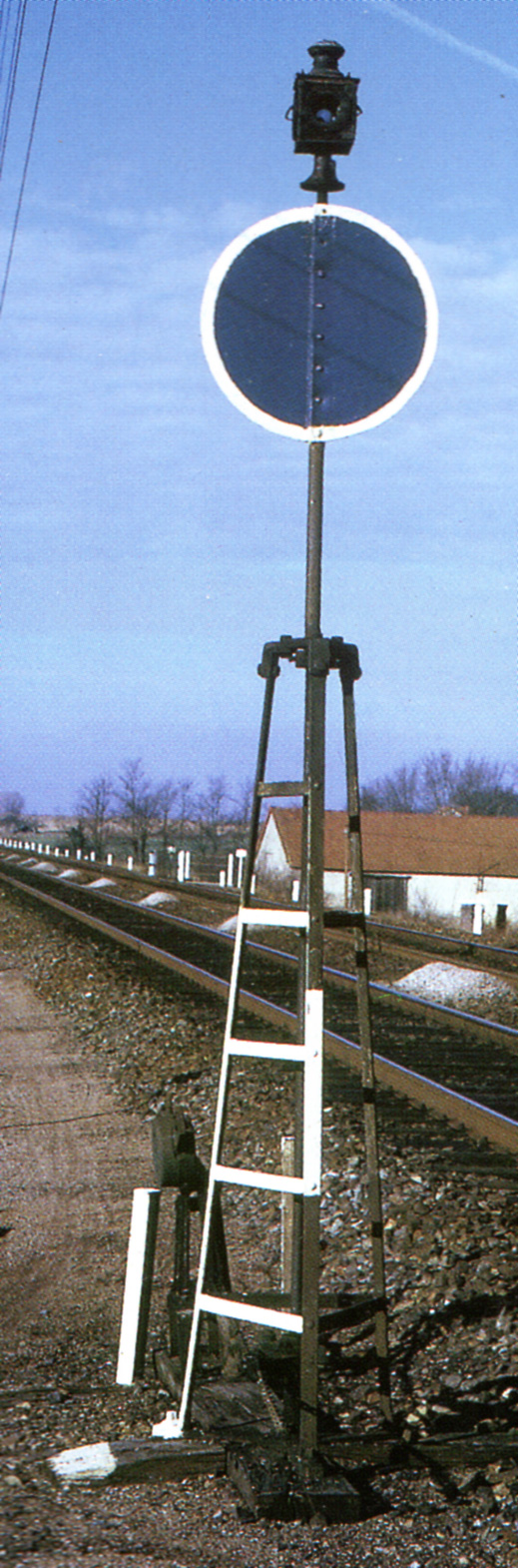

Le petit bleu de refoulement est un disque, qui s'est maintenu à la SNCF, avec le même support que ton CV.
Image empruntée au Wurmser, j'espère ne pas me faire taper sur les doigts...
Il y a plusieurs types de lanternes, et éventuellement une clochette, il est peint et éclairé sur les deux faces, blanc s'il est effacé, bleu sinon. Normalement effacé, il autorise le refoulement s'il est présenté... Peut-être un peu superflu pour garer une draisine, mais c'est joli... Il me semble qu'Interfer l'avait sorti en O (sans garantie).
Pour revenir à cette affaire de carrés, leur présence n'est pas très pertinente pour une gare de passage à double voie au P.L.M. On s'y contentait en général d'une protection par disques, plus les sémaphores, un à l'entrée protégeant un train arrêté en gare et l'autre en sortie assurant l'espacement des circulations, block n°3 en général (sur un même mât de chaque côté, ce qui fait que le sémaphore d'entrée était à droite). Les carrés n'intervenaient que dans des situations plus complexes (comme une aguille prise en pointe, qu'on vient d'éliminer...).
Le carré (d'ailleurs unifié) de ta gare pourrait bien être postérieur, par exemple avoir été posé lorsque la gare est devenue terminus (ce que j'ai cru comprendre), donc pour gérer les départs, sans la nécessité d'un avertissement.
L'usage du disque est assez contraignant, puisqu'il impose la marche à vue, avec arrêt en gare ou à la première aiguille. Comme il servait d'annonce au(x) sémaphore(s), il ne pouvait être ouvert que si ceux-ci l'étaient. Mais si le(s) sémaphore(s) s'ouvrai(en)t entre temps, l'arrêt était quand même imposé (contrairement à une annonce par avertissement).Mais c'était comme ça au P.L.M. : beaucoup de disques rouges.
Quant aux disques protégeant ta gare, ils risquent fort d'être hors de vue, à moins d'avoir un très grand réseau...
Le NORD, le PLM, le Highland Railway et le LMS... Délégué Régional Picardie-Nord-Pas-de-Calais Membre 416 du Cercle du Zéro Membre 11376 de la Gauge O Guild
André,
Quelques suggestions qui n'engagent que moi:
- Décaler le BV sur la gauche pour allonger l'impasse
- Décaler ta bretelle sur la gauche (avant l'appareil de voie permettant l'accès à l'impasse) ce qui permettra d'avoir même dans cette configuration de quoi manoeuvrer pour accéder à l'impasse
Fabrice
Ps: à la vue de ton plan, les signaux risquent d'être hors champ. Dommage qu'il n'y ait pas eu de Lartigue sur le PLM. Ce signal en gare aurait été du plus bel effet.
Effectivement, si le réseau ne va pas plus loin à droite, il faut que les VP puissent servir de tiroir... La bretelle n'a pas nécessairement à être à droite du branchement de l'impasse.

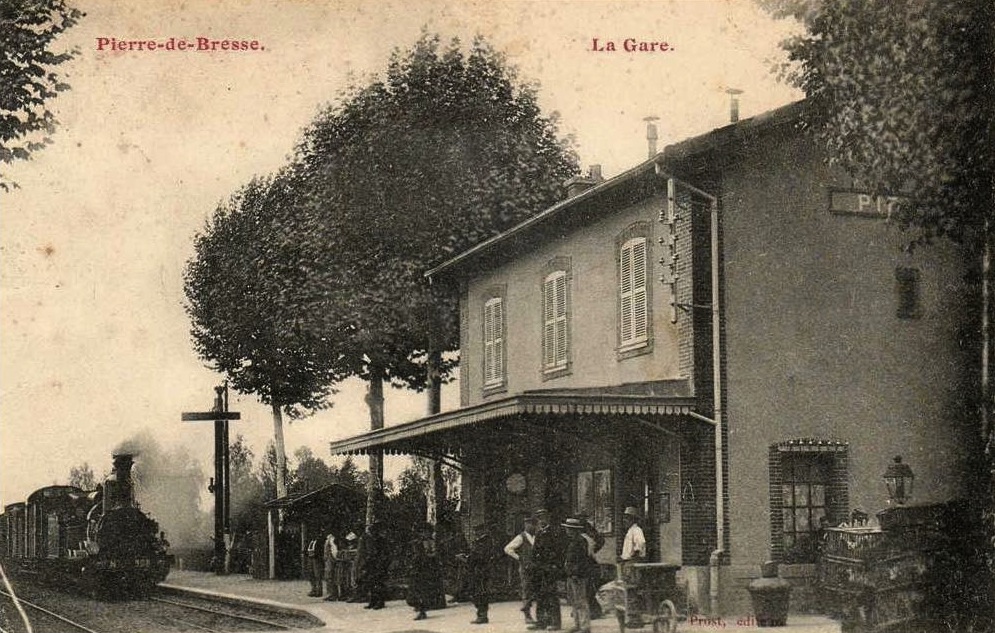

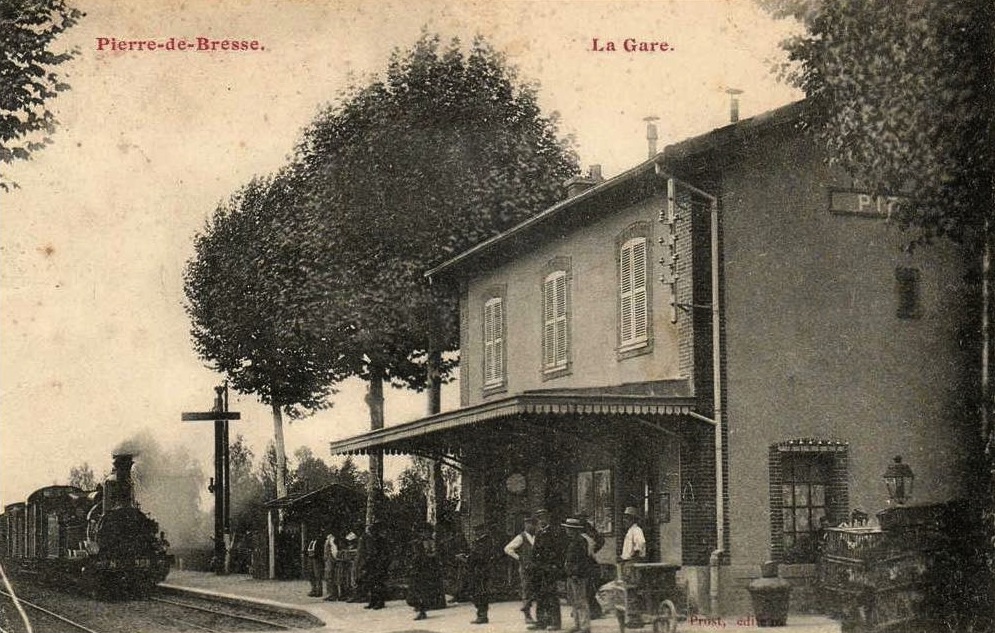

au PLM, avant 35 il y avait des sémaphores à eux ailes, un peu comme les Lartigue (mais autre mat), à coté du BV, s'adressant à chaque sens de circulation.

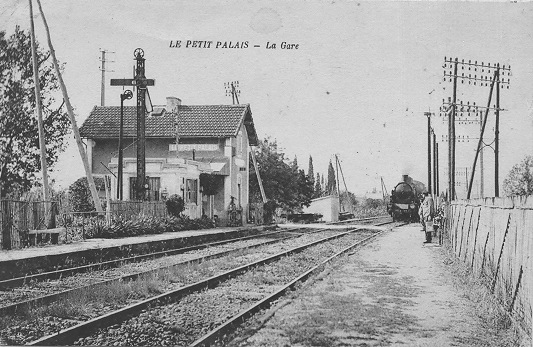

PETIT-PALAIS - la Halte.jpg (92.51 Kio) Vu 603 fois
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS... Délégué Régional Picardie-Nord-Pas-de-Calais Membre 416 du Cercle du Zéro Membre 11376 de la Gauge O Guild
Pierre, toi qui est fana du P.L.M., tu devrais te procurer le Wurmser t.4 !!! Tu y verrais, entre autres, un sémaphore à deux ailes sur mât treillis à Brignais en 1973... Pas besoin de remonter au déluge !
je l'ai!
j'ai juste regardé ce que j'avais en banque, rapidement!
et j'ai le T4 de Wurmster!
j'ai aussi les signaux et transmission PLM 1935...
mais 1973, c'est trop récent!
je m'arrête à 1937...
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS... Délégué Régional Picardie-Nord-Pas-de-Calais Membre 416 du Cercle du Zéro Membre 11376 de la Gauge O Guild
