STEF OCEM kit du CDZ

[Milam]

Pour finir, mise en place de faux écrous en fonderie.


P1160156 (800x600).jpg

P1160161 (800x600).jpg


A suivre ...

Bonjour Daniel, bonjour à tous,

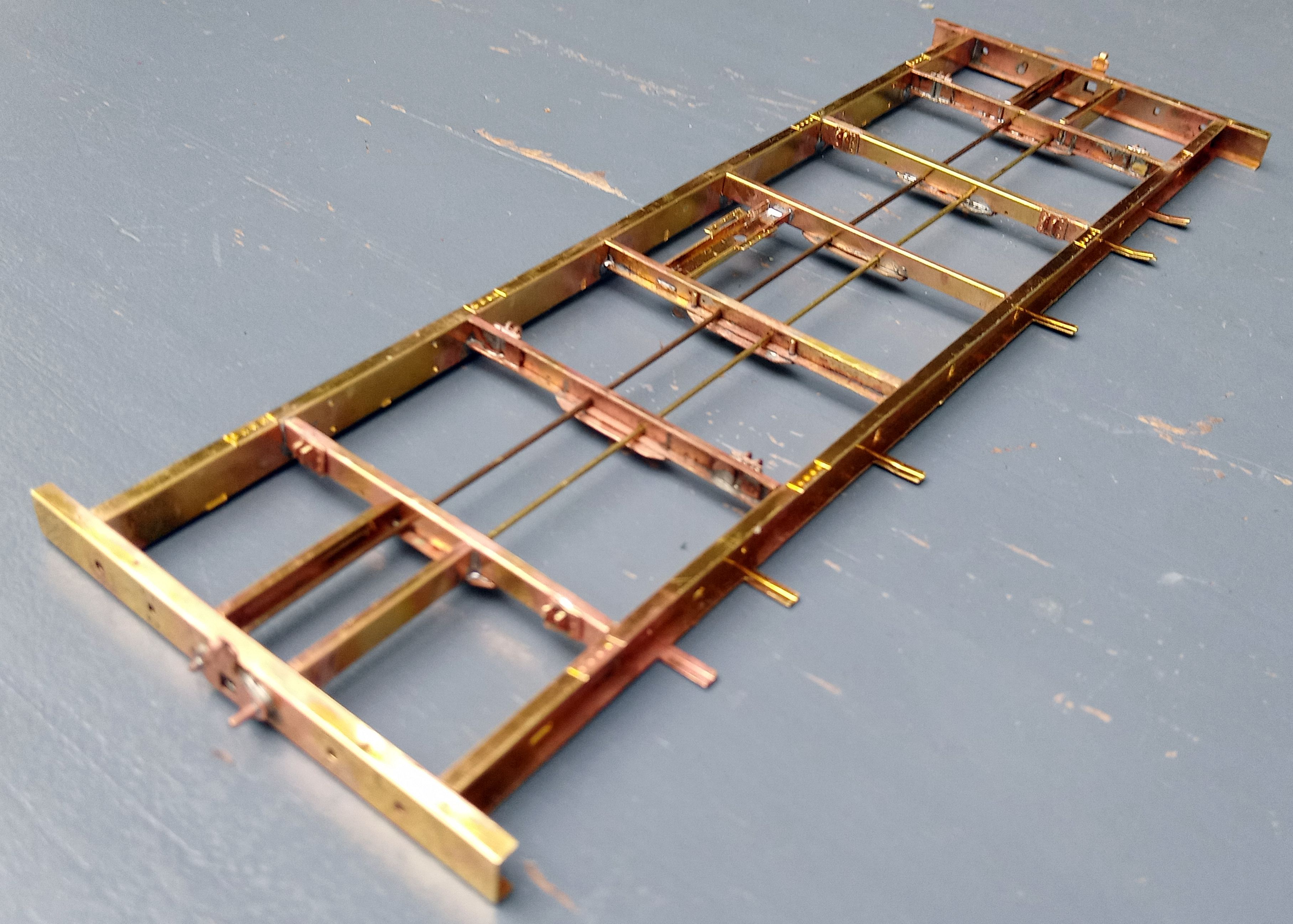

Plusieurs métros de retard dans le montage de ce kit par rapport au créateur de ce fil. Toutefois je confirme qu'en étant patient et attentif, il se monte bien (et pourtant je suis un débutant, seul précédent, le montage de l'U60) ; je recommande vivement la technique de la flamme proposée par Daniel qui permet effectivement un travail de qualité et plus rapide (sachant que j'ai beaucoup de mal dans l'utilisation d'un fer à souder). Voici donc une photo du chassis en cours de réalisation :

Daniel, tu évoques dans le post que j'ai repris la pose de faux écrous, je ne les ai pas vu dans le kit, quelle est leur provenance ?
Autre question , tu as percé les boîtes d'essieux pour insérer des ressorts, je suppose que ceux ci proviennent de ton stock ?
Amicalement.
Michel
ps : je retourne à mon ouvrage mais j'appréhende quelque peu le montage des lames de suspension...

[PIERRE]

courage Michel! tu vas y arriver! tu as un mois devant toi!

[Daniel67]

Merci pour cette photo Michel. Ca avance bien et ton châssis à l'air très propre.

Et, je suis content d'avoir fait un converti à la soudure à la flamme.

Pour les faux écrous et les boites d'essieux, ce sont effectivement des pièces de mon stock.

Bon courage pour la suite.

[ffayolle]

Michel

[Daniel67]

Ce matin, un grand moment de solitude : la réalisation des loquets de verrouillage des portes. On est dans le tout petit !

Je suis parti d'un U de 1mm plutôt que de la pièce photogravée. Ca permet d'avoir de quoi tenir la pièce jusqu'au bout

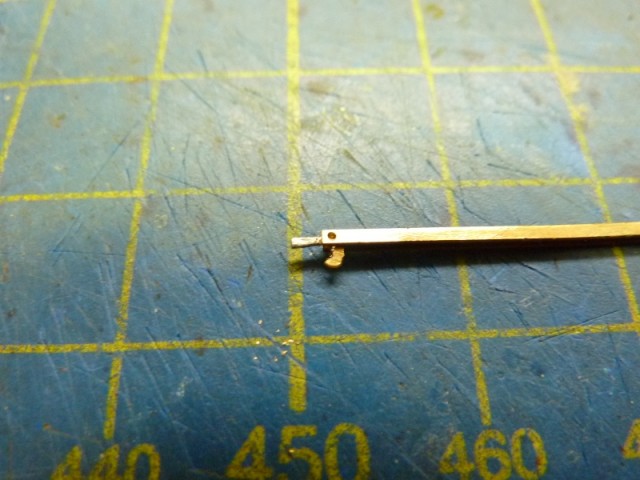

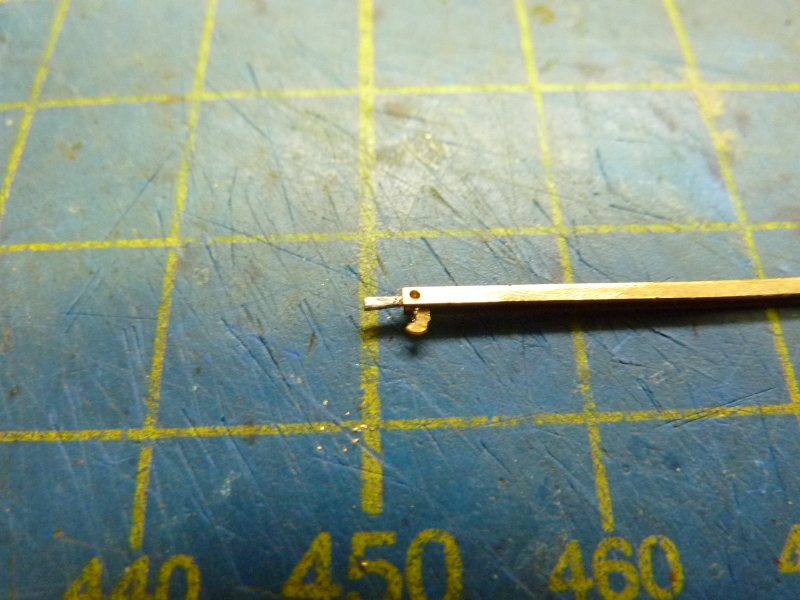

Soudure du loquet dans le U, puis perçage à 0,5 du tout

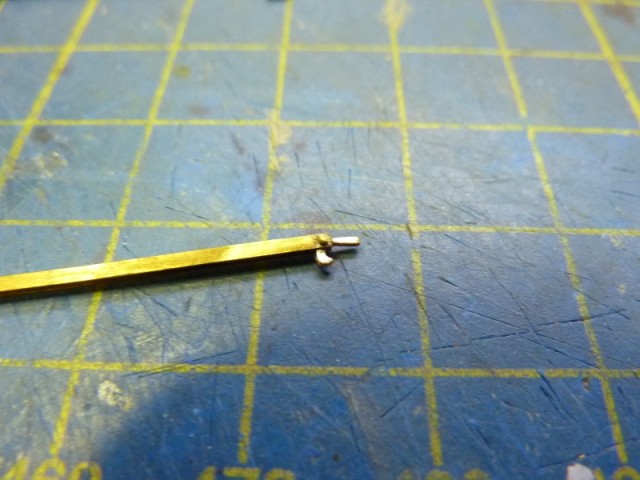

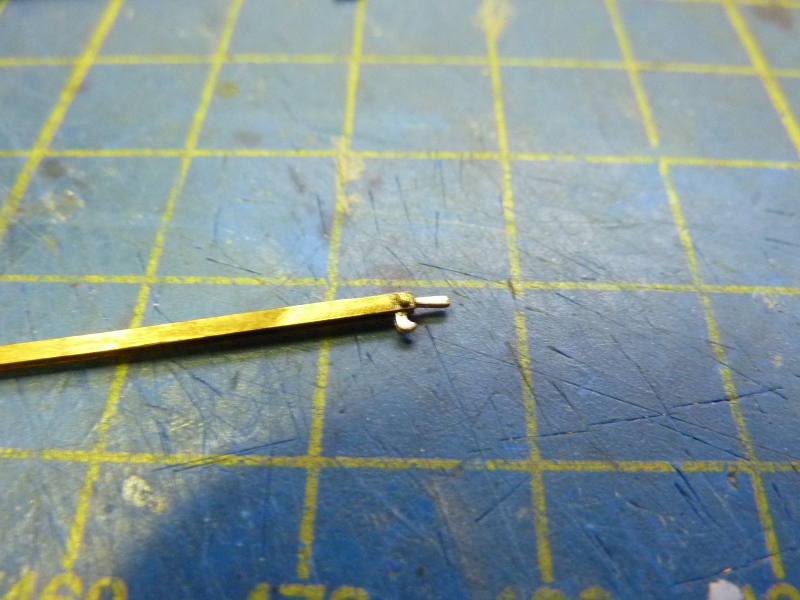

Soudure d'une pige de 0,5mm

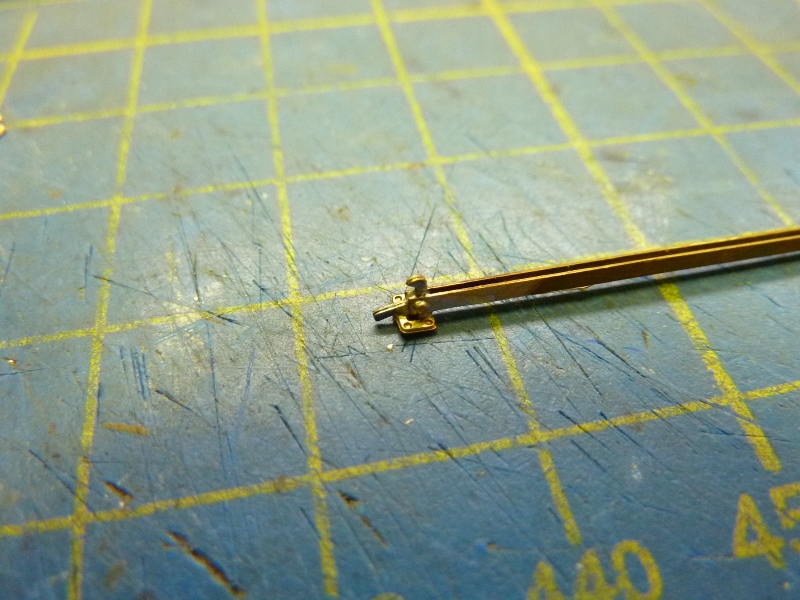

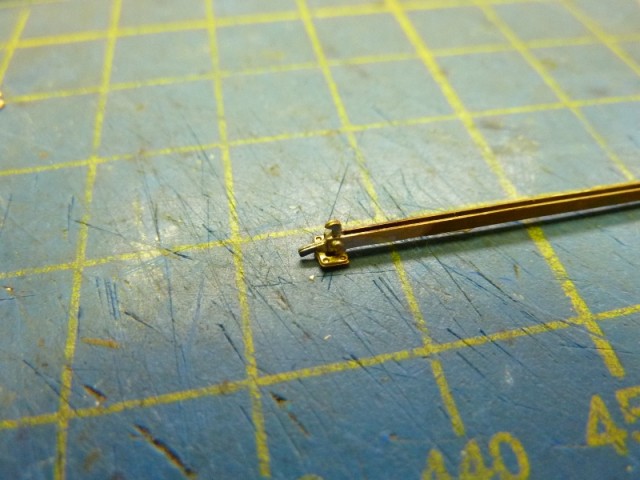

Soudure du tout sur l'embase après étamage du dos du U

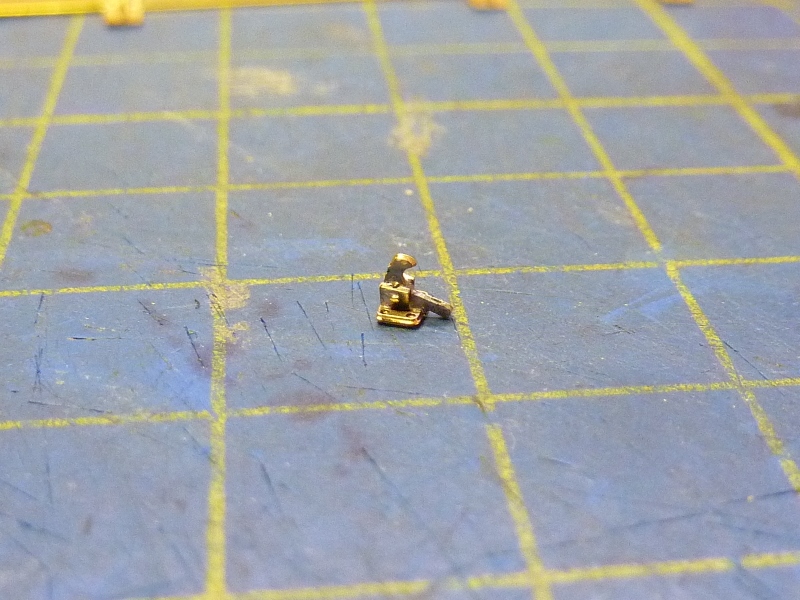

Et, pour finir tronçonnage

Ouf, plus que 3 à faire

[Eiffel]

Ah ouais! c'est effectivement du petit petit

[Franck Tavernier]

Bravo les laitonneux

[Daniel67]

Merci Franck

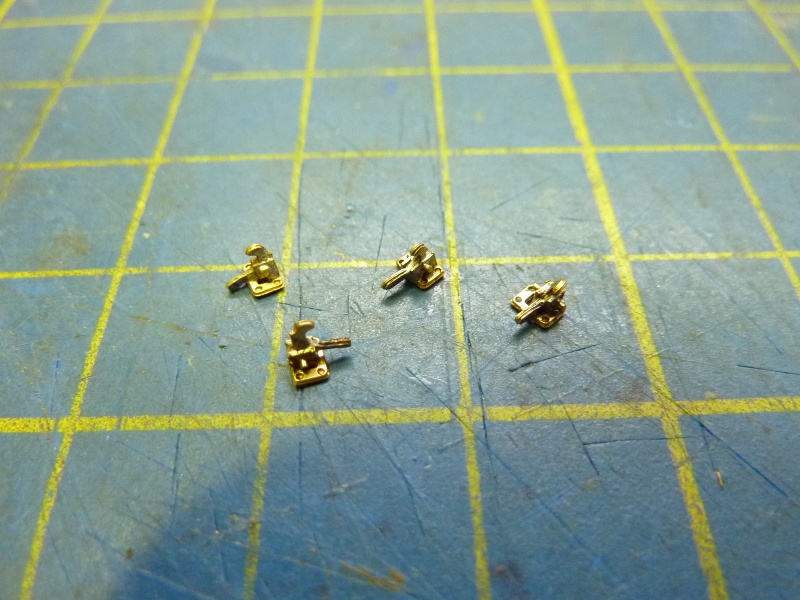

Ayé, les 4 sont faits

A suivre ...

[Lavrut]

Je suis interloquet...

[Daniel67]

Je suis interloquet...
