Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Eiffel a écrit : 10 oct. 2020, 09:56 Un montage pas à pas avec des illustrations, et qui plus est réalisé par un "moustachu" du laiton, voilà qui pourra agréablement compléter la notice remarquable de ce kit.
Se faire traiter de moustachu par un barbu : un comble ! :arrow: :arrow: :roule: :roule: :roule: :roule:
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Avatar du membre
ffayolle
Platinum
Messages : 4612
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 301 fois
A été remercié : 195 fois

Re: STEF OCEM kit du CDZ

Message par ffayolle »

A l'Est, le soleil se lève plus tôt: 5:56
:roule: :roule: :roule:
Avatar du membre
pelican
Platinum
Messages : 3973
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 728 fois
A été remercié : 1008 fois

Re: STEF OCEM kit du CDZ

Message par pelican »

Petites questions ... :Ange2
- comment découpes tu les plaques de laiton ??
- comment tu plies ??
- avec quoi tu soudes (fer, t°, soudure, décapant) ??
J'ai déjà commencé le montage d'un kit plat laiton Huet ... il y a 15 ans, et bon ... les souvenirs s'estompent
Pour le kit, le projet en zéro a été abandonné pour le projet Hom Saroulmapoul et le wagon revendu en l'état (et en laiton) à un ami :wink:
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Avatar du membre
Bagages Express
Platinum
Messages : 2368
Enregistré le : 02 avr. 2008, 11:42
A remercié : 135 fois
A été remercié : 209 fois

Re: STEF OCEM kit du CDZ

Message par Bagages Express »

Bonjour Pélican

Je peux déjà te répondre pour la soudure :

Daniel n'en met pas !
Avatar du membre
pelican
Platinum
Messages : 3973
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 728 fois
A été remercié : 1008 fois

Re: STEF OCEM kit du CDZ

Message par pelican »

Daniel67 a écrit : 10 oct. 2020, 18:44 Suite : montage des chapes dans les entretoises n°7 et 35 (attention au sens) et soudure des plaquettes n°50 sur l'avant


P1160089 (800x600).jpg

P1160092 (800x600).jpg


Soudure des pièces n°9 rivetées sur le dessus des traverses 7,8 et 35


P1160097 (800x600).jpg

P1160096 (800x600).jpg


Vue de l'arrière d'une entretoise avec ses chapes


P1160099 (800x600).jpg


A suivre ...
Il colle ??? :nugget:
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Nan, il ne colle pas ! :roule: :roule:

C'est une boutade de David, parce que j'ai la réputation de faire des soudures qui ne se voient que très peu.

Pour répondre à tes questions :
- Soudure électronique de différents diamètres coupée en petits paillons
- Flux Décapod
- Soudure essentiellement à la flamme (chalumeau Camping Gaz) ; étamage si besoin au fer ; parfois utilisation d'une SRE. Mais 95% flamme.

Le secret : aussi peu de soudure que possible ; beaucoup de flux et chaleur apportée au bon endroit (se souvenir que la soudure coule toujours vers l'endroit le plus chaud)

Découpe des attaches de la photogravure : normalement avec des vieux ciseaux, mais en l'occurrence il n'y a pas assez de place pour des lames de ciseaux, alors, je prend un vieux cutter.

Pour le pliage, j'utilise deux plieuses : une petite achetée chez micromodèles et une plus grande de fabrication maison.

Je posterai des photos des plieuses et du mini chalumeau que j'utilise un peu plus tard (je ne suis pas chez moi actuellement)

En espérant avoir répondu à tes questions.
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Avatar du membre
Milam
Expert
Messages : 139
Enregistré le : 13 janv. 2016, 22:44
A remercié : 1 fois

Re: STEF OCEM kit du CDZ

Message par Milam »

Bonjour Daniel,
Excellente initiative de créer ce fil, je pense que tous les acquéreurs du kit vont le suivre avec grand intérêt !
:merci:
Michel
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Pour compléter ma réponse à Pélican :

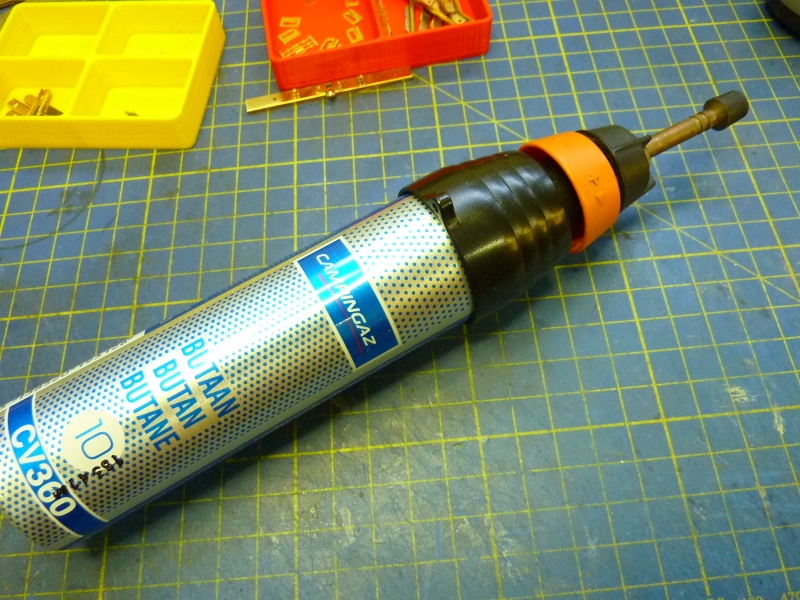

Le mini chalumeau que j'utilise pour 95 % de mes soudures

P1160110 (800x600).jpg

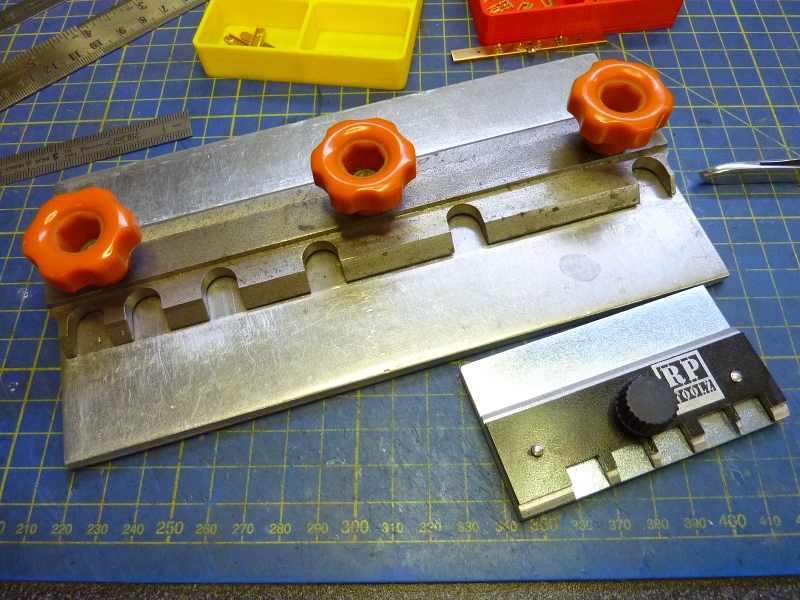

Et les deux plieuses, la plus grande de fabrication maison il y a plusieurs années

P1160109 (800x600).jpg

A suivre ...
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
trainmanni
Debutant
Messages : 10
Enregistré le : 01 janv. 2020, 12:58
Prénom : Manfred
Localisation : Ihringen/Allemagne

Re: STEF OCEM kit du CDZ

Message par trainmanni »

Salut à tous

J'ai acheté le mini chalumot après un conseil de Daniel et je suis très satisfait - un grand MERCI Daniel!!!

...et j'ai acheté aussi un kit de le OCEM 29 chez le CDZ. Le kit est trés, trés superbe, mais pour un débutant comme moi, il est très difficile.

Je fais de mon mieux!!!

Manni
membre du CdZ No. 1305
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Content de te lire Manfred.
Daniel
