Conteneur citerne OCEM 2500 L "MiMo"

[cdz183]

On se croirait chez Daniel67 (mais version Mimo)

Euh, y a plus de poussière que chez Daniel ...

[Eiffel]

Au vu du façonnage des bouchons, je comprends mieux pourquoi un simple collage serait aléatoire.

[cdz183]

Au vu du façonnage des bouchons, je comprends mieux pourquoi un simple collage serait aléatoire.

Voilà, Frédéric !

[cdz183]

Bon, après la cuve, attaquons-nous au dôme : le relevé sur le plan à l'échelle 0 indique un diamètre de … 17 mm !

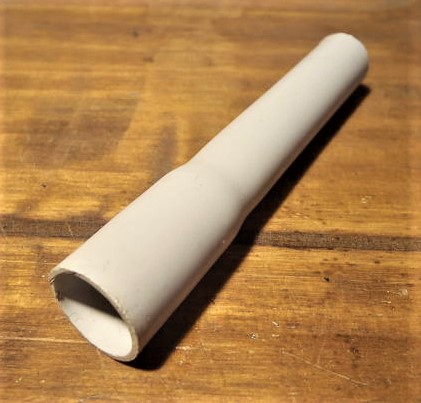

Esprit MiMo oblige, on se tourne aussitôt vers de la gaine rigide pour installation électrique type IRL. Elle existe en diamètre 16 et chaque tube de 2m40 se termine par un évasement permettant d'insérer le tube suivant. Cet évasement fait 18 mm et sa longueur permet de tailler 3 à 4 dômes suivant la finesse de la scie employée (et l'adresse de son possesseur …). Il est facile de ramener le diamètre à 17 en tournant à la main le tube dans un morceau de papier de verre. Pour moins d'1 € pièce, on se constitue plusieurs dômes et un bon chargement de tuyaux pour nos plats à ranchers !

tube IRO.jpg (75.76 Kio) Vu 1831 fois

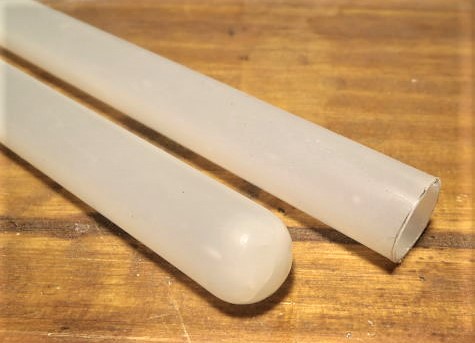

Ceci dit, en fouillant dans ma boîte à brol, j'ai retrouvé des emballages de sonde urinaire du diamètre exact recherché !

tube 17.jpg (66.58 Kio) Vu 1831 fois

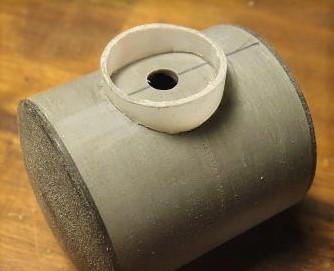

On obtient la découpe en arc de cercle le plus simplement du monde en passant le tube tenu bien centré et orthogonal sur un morceau de tube plastique de 32 recouvert de papier de verre à gros grain (ce qui augmente son diamètre des quelques mm nécessaires !)

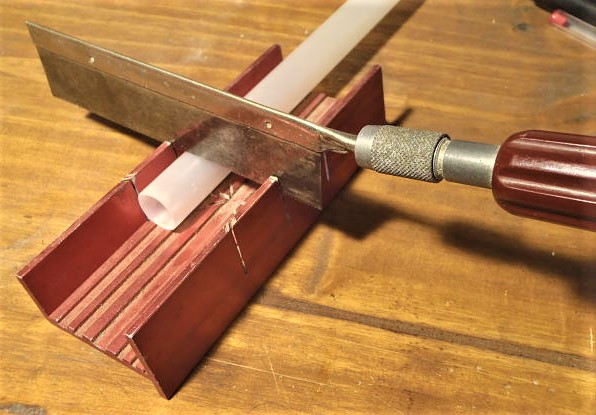

Il suffit ensuite de tronçonner ce tube à la boite à onglet et scie à dos X-Acto …


Puis à ébavurer au cutter la partie basse et à rectifier au papier de verre la partie haute et l'on peut coller la pièce, bien centrée, à la cyano.


[Bagages Express]

[stratus]

Ceci dit, en fouillant dans ma boîte à brol, j'ai retrouvé des emballages de sonde urinaire du diamètre exact recherché !

C'est bête je n'ai pas pensé à récupérer celle de ma dernière opération

[cdz183]

Ceci dit, en fouillant dans ma boîte à brol, j'ai retrouvé des emballages de sonde urinaire du diamètre exact recherché !

C'est bête je n'ai pas pensé à récupérer celle de ma dernière opération

Voui, au vu de l'âge moyen des zéroïstes, cette source d'approvisionnement m'a semblé particulièrement pertinente et aisée …

[cdz183]

Nous allons maintenant attaquer la construction du soubassement de cette citerne car elle est nécessaire à la poursuite de la confection du dôme … démarche typiquement MiMo où le gaspillage n'a pas droit de cité !

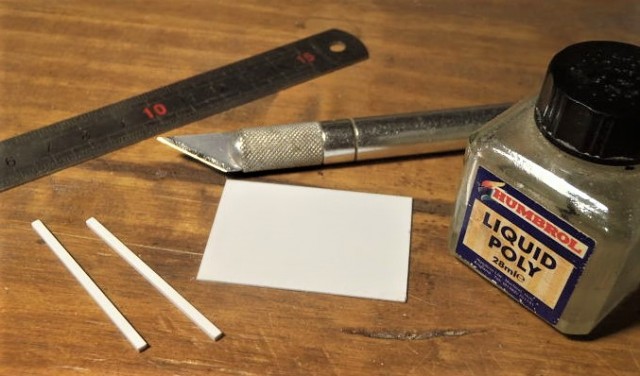

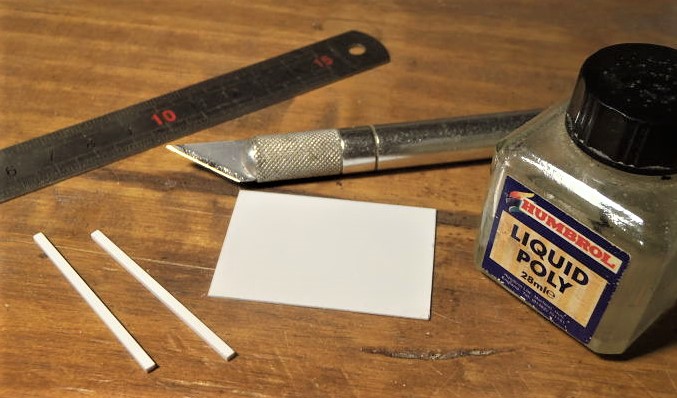

Le plan coté nous indique une taille de 1450 x 2300 , soit 33,33 x 52,87 alors que le relevé des dimensions sur le dessin à l'échelle 0 indique une longueur de 47 mm. Bizarre ! La cuve ayant une longueur totale de 41,5 mm, c'est donc cette dernière valeur que j'ai choisie. Nous allons donc découper dans du plasticarte Evergreen de 0,5 mm d'épaisseur un rectangle de 33,5 x 47. Rappel : pour cette épaisseur, on ne peut (ni ne doit) découper totalement le plastique : un passage bien appuyé d'X-Acto (un seul !) suffit à obtenir une cassure nette du matériau à la flexion. Un encadrement, visant à lui donner son épaisseur réelle est confectionné en baguette Evergreen de 1,5 x 2 mm (référence 154) en veillant à ajuster parfaitement la longueur des 4 segments à la lime à ongle en carton.

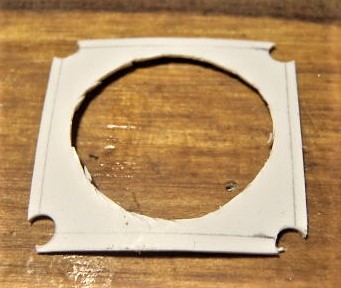

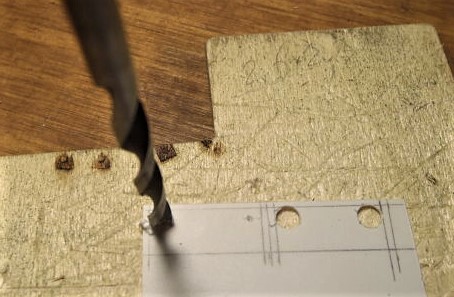

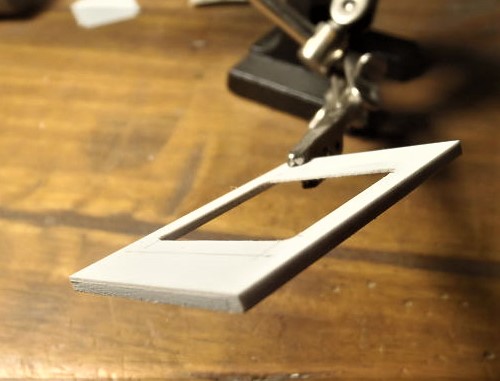

Après collage d'équerre sur un plan dur et rectification au papier de verre, la plate-forme ainsi obtenue est ajourée en son centre d'un carré de 25 x 25 dont les angles arrondis sont obtenus par perçage à la mêche à bois de 3 mm (et non au foret qui, lui, découpe du centre vers la périphérie, d'où le risque majeur de ripage et d'ovalisation). Un coup d'X-Acto entre les bords extérieurs des 4 trous permet de découper la trappe dont les bords seront fignolés à la lime à ongle cartonnée. On obtient alors ceci :

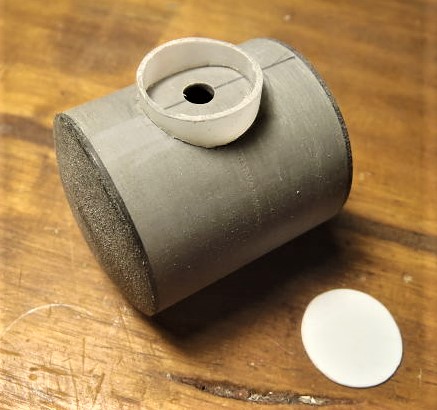

le morceau de plasticarte ainsi récupéré va nous permettre d'obtenir la couverture du dôme, un simple disque de 17 mm de diamètre, tracé au compas et coupé large à l'X-Acto …


puis sommairement rectifié à la lime à ongle cartonnée (face rouge).

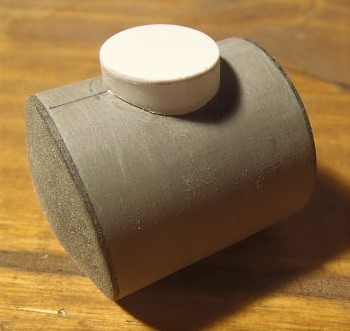

ce disque est ensuite collé à la cyano sur le dôme et ajusté à ce dernier à la lime à ongle cartonnée (face blanche !)


[cdz183]

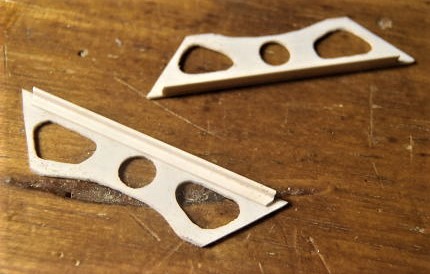

Continuons la construction du soubassement par les berces, taillées dans du plasticarte de 0,5 mm selon le plan. La base fait 32,5 mm car les flancs seront recouverts d'une plaque de 5/10 également, qui doit affleurer la plate-forme. Les découpes sont effectuées comme précédemment avec une mêche à bois. Des équerres de fixation en profilé 1 x 1 mm, invisibles de l'extérieur, renforceront le collage.

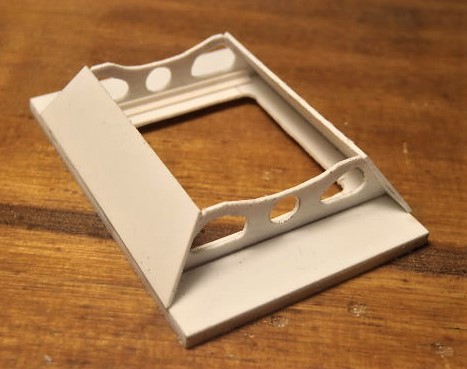

Les flancs sont ensuite découpés et collés sur les berces et sur la plate-forme.

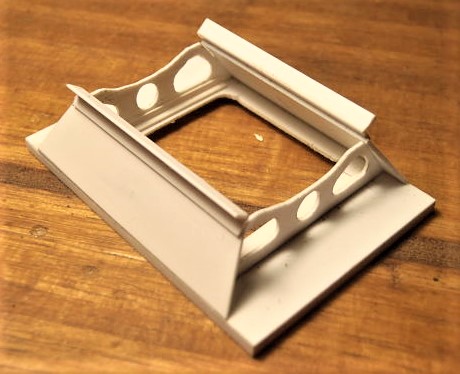

Des cornières en profilé 2,5 x 2,5 mm Evergreen référence 293 sont découpées et collées sur les flancs. Elles sont ajustées avant séchage par présentation à blanc de la cuve et poussées au contact à la pointe de l'X-Acto.


[cdz183]

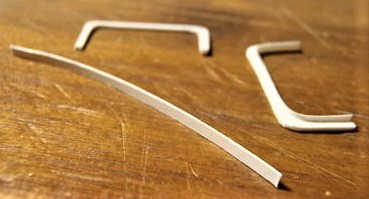

On continue le soubassement avec les arceaux de protection des vannes, taillés dans du plasticarte de 0,5 mm. On reporte les dimensions relevées sur le plan soit 21 mm x 9 mm ; largeur du fer plat 1 mm. Les angles intérieurs sont découpés avec une mêche à bois de 4 mm (à 3 pointes, donc) tenue à la main ...


Et l'ensemble ainsi obtenu est rectifié à la lime à ongle cartonné avant désolidarisation des 2 arceaux, pour plus de facilité


Un ruban de 1,2 mm est découpé dans du plasticarte de 13/100 puis collé à l'intérieur de l'arceau : on utilisera la queue de la mêche à bois pour bien le plaquer dans l'arrondi

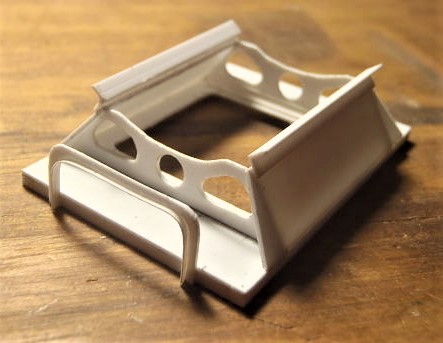

L'arceau est ensuite centré et collé en place.
