Une 040 D (ex G8_1) en zéro

[Daniel67]

Détourage extérieur du corps de bielle centrale



Usinage des épaisseurs et on n'oublie pas que les pièces sont symétriques et non identiques



Mise en forme grossière



Reste à mettre en place tous les détails. La rainure centrale sera faite à la fraise scie lorsque toutes les bielles d'accouplement seront finies.

[Jc94]

Bonsoir Daniel, bonsoir a tous,
Suite a ta requêtes pour les plans du tender 016C...

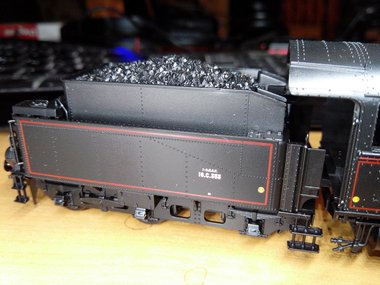

Puis je apporter ma très maigre contribution, je peux faire des photos dans tous les sens du tender 016C353 qui est derrière la 040D.

Merci.
Cdlt.

[Daniel67]

Bonsoir Daniel, bonsoir a tous,
Suite a ta requêtes pour les plans du tender 016C...
Puis je apporter ma très maigre contribution, je peux faire des photos dans tous les sens du tender 016C353 qui est derrière la 040D.


Merci.
Cdlt.

Si cela t'es possible, c'est bien volontiers. Ca me donnera une idée des faces pour lesquelles je n'ai pas de plan.

Merci d'avance

[Jc94]

Bonsoir Daniel, bonsoir a tous,
Pas de soucis Daniel, je te fait cela avec grand plaisir
Dans quelques jours, je te transmets toutes les photos...
Cdlt.
Jc.

[rasschaert]

Bonsoir Daniel

Petite contribution:
http://www.muschalek.de/Musterzeichnungen/III5n1A.jpg

Amicalement

[Daniel67]

Merci tout plein, Joël, pour ce super document. Il va m'être hyper utile

[Daniel67]

Suite des bielles d'accouplement.









Pour faire les rainures, j'ai bien la fraise scie de 25x1 qui va bien ...



Mais, bien sur, avec un alésage de 8 et tous mes mandrins de montage commencent à 10 :diable: Bon, ben faut en faire un !







Montage sur un martyr





Toutes les bielles sont nervurées



Avé leur axe de montage





Y a un peu de taf dans cette histoire, quand je pense que l'embiellage est constitué de 18 bielles et biellettes, sans les axes

[Daniel67]

Bielles d'accouplement montées et ajustées. Ca tourne sans point dur





On attaque les bielles motrices ...

[Geb]

Et en plus, ça tourne impec

[jpv69]

Je suis toujours aussi ébahi par tant de maîtrise et de précision! du très grand art, vraiment!
