Fourgon marchandise Nord MiMo

[cdz183]

Lui, par contre, il n'est plus d'équerre ! Merci, Joël !

[cdz183]

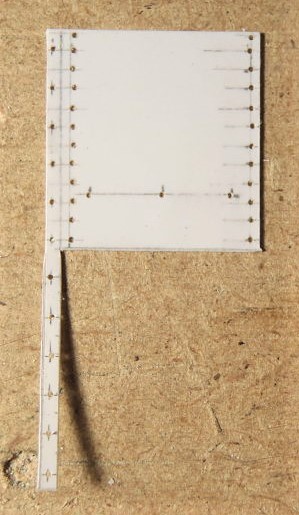

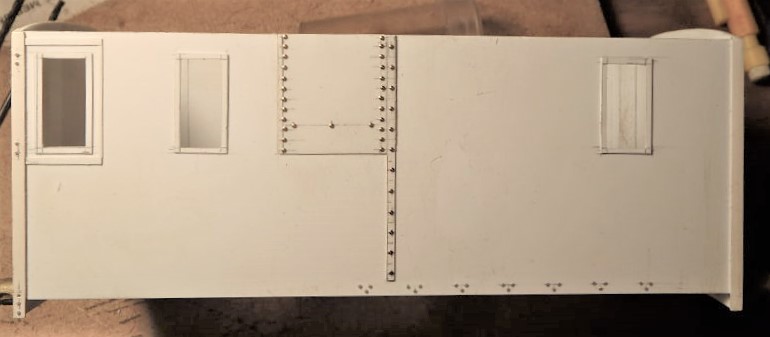

On taille dans du plasticard de 0,25 mm la tôle de recouvrement de l'emplacement du périscope déposé, ainsi que la bande rivetée adjacente (qui n'est pas une cornière d'arrêt ...) d'une seule pièce. L'emplacement des rivets est soigneusement tracé..


A défaut de presse à rivets de dimension ad hoc, les rivets sont rapportés et collés par l'intérieur.

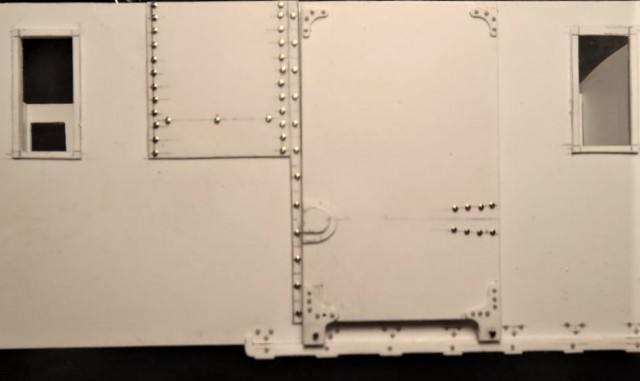

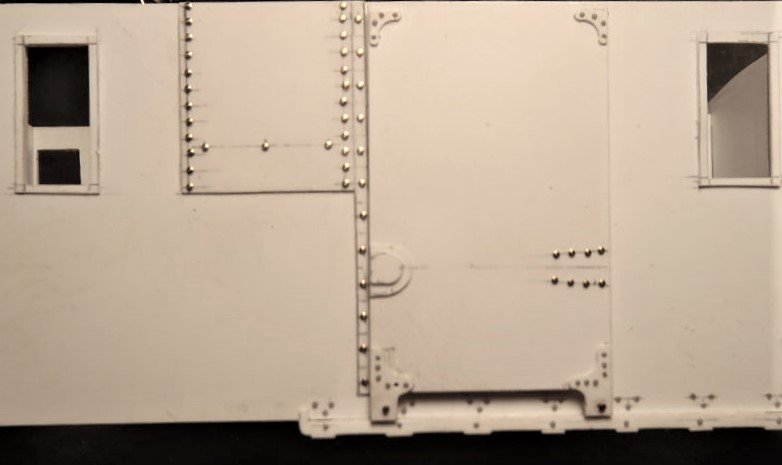

Le chemin de roulement et la porte peuvent être mis en place

la porte est écartée des parois par un rectangle contrecollé de 0,4 mm, figurant le jeu nécessaire à son fonctionnement.

[cdz183]

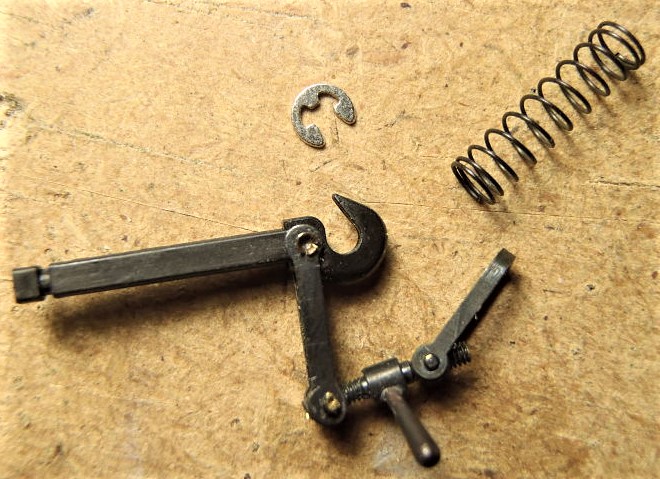

Nous allons maintenant installer les crochets d'attelage. ils proviennent de la boutique du Cercle du zéro : pour 10,50 €, vous obtenez un jeu de 2 attelages à vis tout montés, réglables et à ressort ! Imbattable.

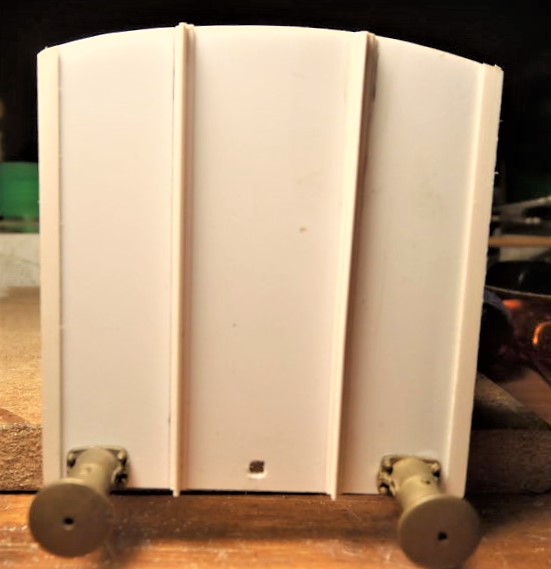

On perce la partie basse de la caisse en plasticarte avec un foret de diamètre 2mm

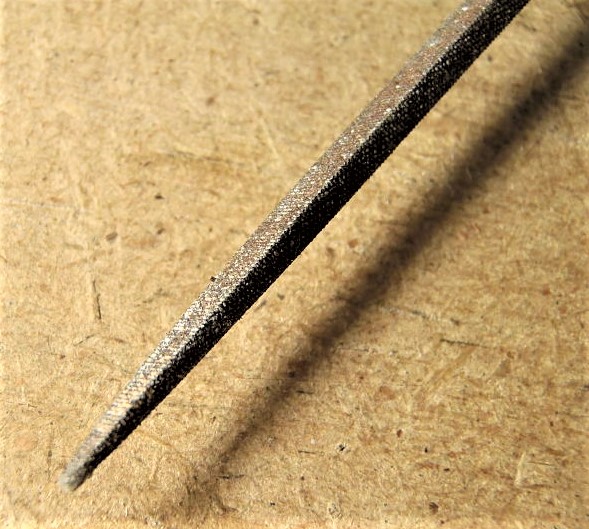

Puis on passe une lime carrée de section progressive, jusqu'à abattre les arêtes ...

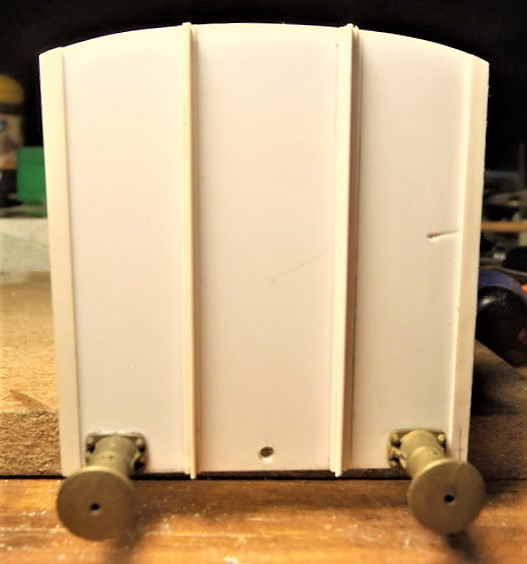

et on obtient ceci


[cid]

Il a de la gueule ton fourgon Nicolas, classe.

[cdz183]

Merci, Cédric !

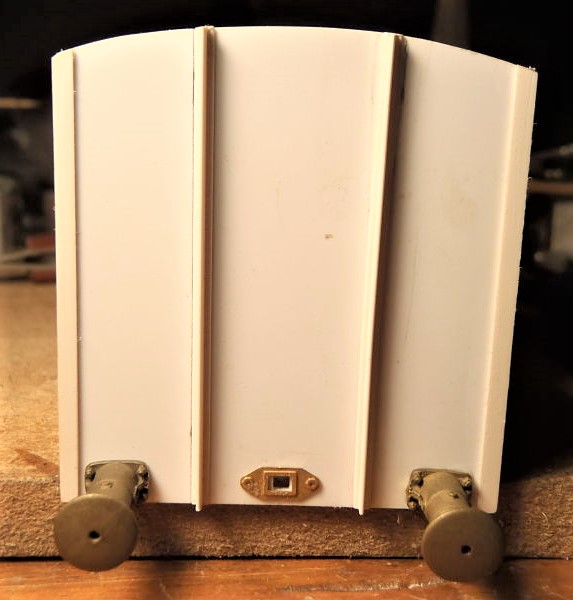

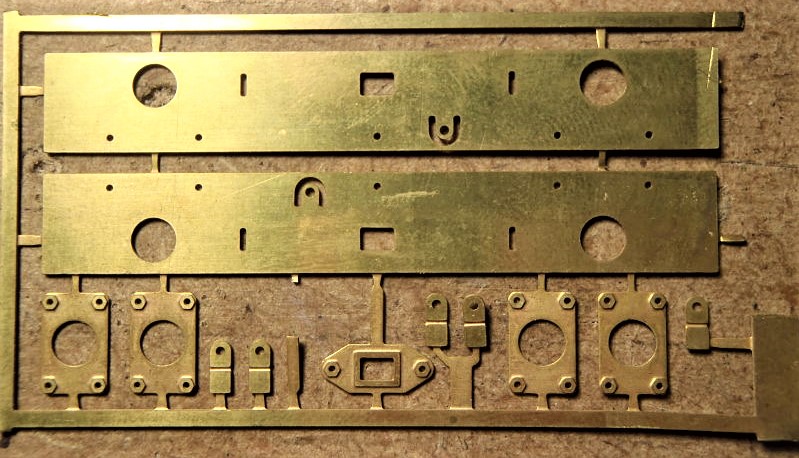

Bien que ne disposant pas de photo de l'attelage du wagon réel, nous allons doubler la paroi par un renfort photogravé issu de la plaque "traverse de tamponnement" vendue 2,5 € par la boutique du Cercle du Zéro

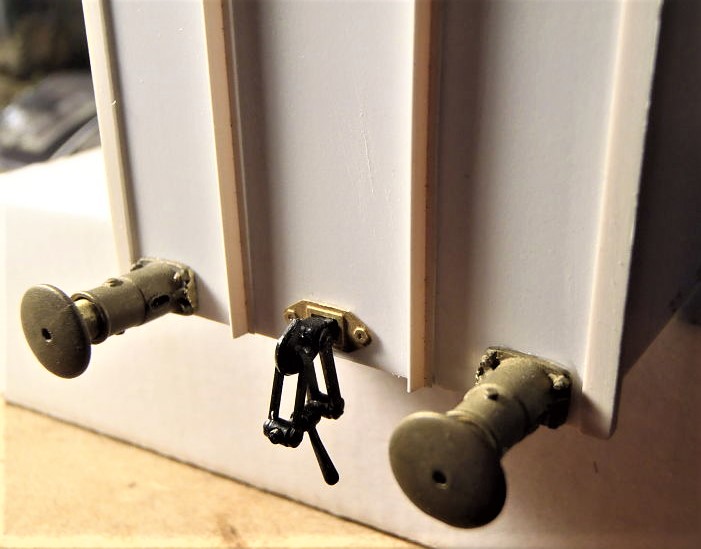

le renfort est centré et collé à la cyano après ébarbage à la lime plate


Un petit coup de lime carrée donne le jeu nécessaire au libre coulissement de l'attelage

[ffayolle]

Joli...

[Mauro]

Joli!

[cdz183]

Merci à tous deux !

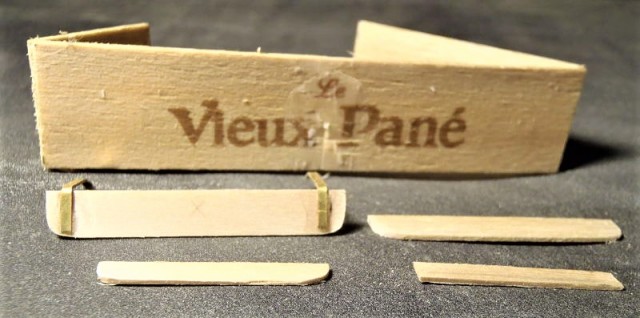

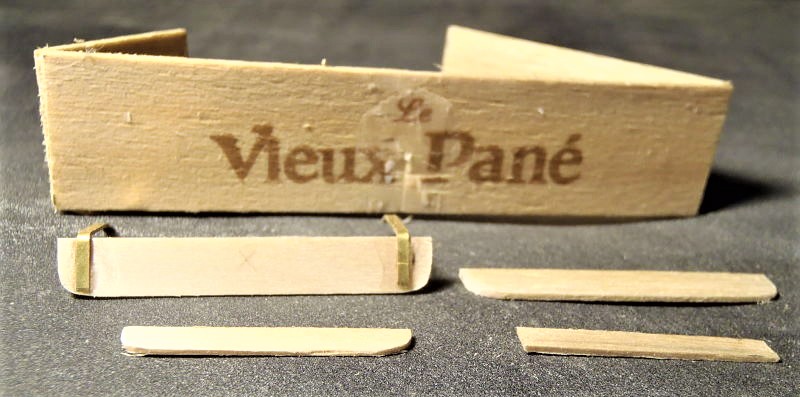

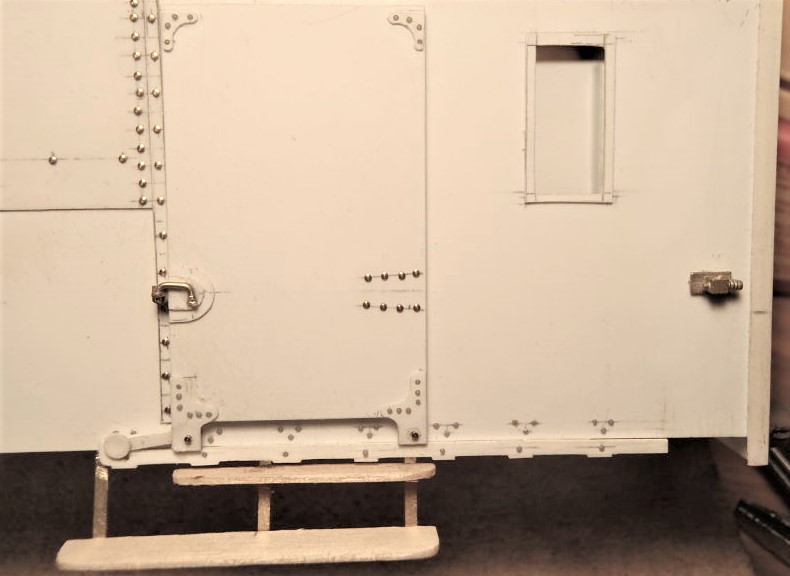

On attaque maintenant les marche-pieds, taillés comme toujours dans l'emballage de mon fromage favori ...

Entorse à la réalité, nous allons utiliser du fer plat de laiton et non du rond, afin d'assurer un meilleur collage sur le plasticard. Il nous est gracieusement fourni par l'entourage des pièces de la traverse de tamponnement vendu par la boutique du Cercle du zéro ...

marche pied2.jpg (82 Kio) Vu 1180 fois

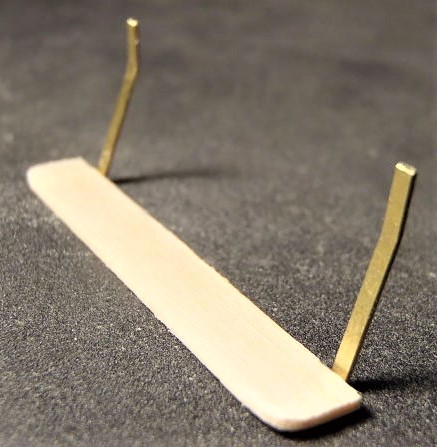

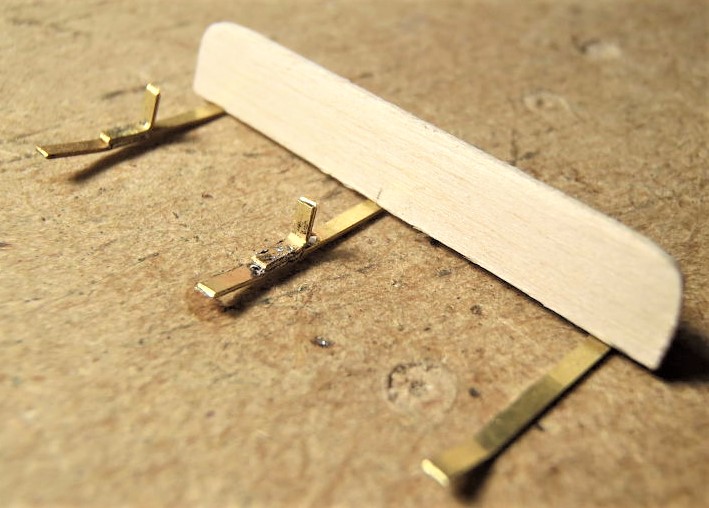

On soude (ou l'on colle) les 2 supports de la 1ere marche

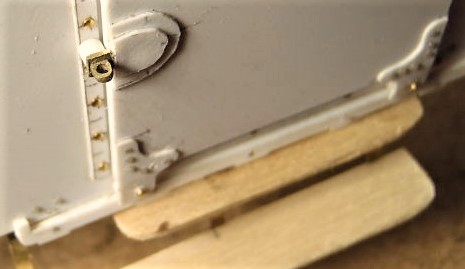

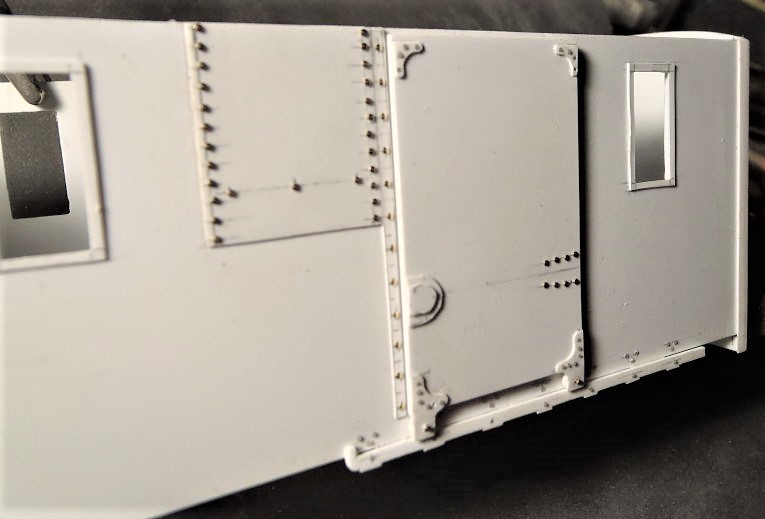

On termine par le dispositif de fermeture de la porte : d'abord la pièce dormante ...


puis le loquet.

[cid]

Hâte de le voir fini, classe.

[jlefebvre]

Bonjour,

Question bête, je ne trouve pas cette traverse sur la boutique en ligne ...

JL
