Comme l'objectif de 143 produits a été atteint et que j'avais donc promis de faire une pause, retour au programme qui a initié ma démarche de modélisation, il y a maintenant plus d'un an, le programme Appareil de voie.
Pour rappel, l'idée est de proposer à tous de quoi faire des appareils de voie permettant sur un espace restreint de s'amuser en étant esthétiquement proche de modèle réel. Le regretté Bernard Sou avait initié cette démarche.

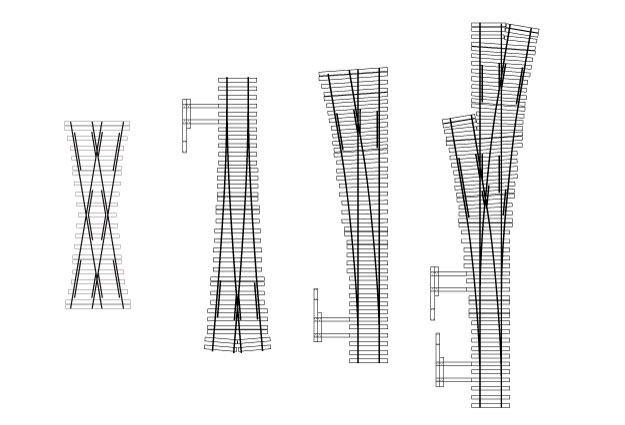

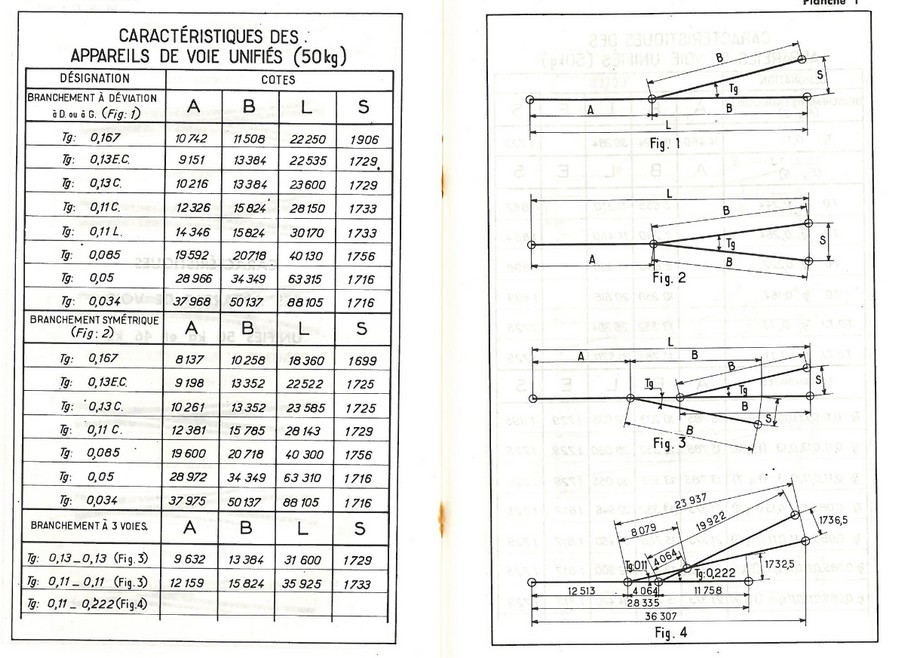

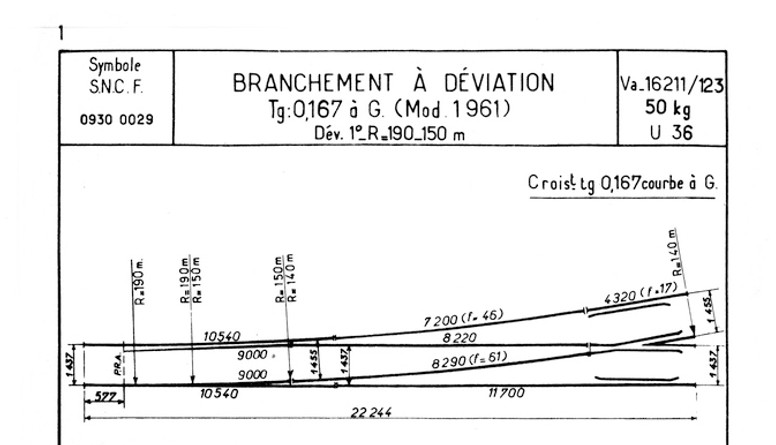

Le programme d'appareil de voie se compose d'un branchement simple, d'un branchement symétrique, d'un branchement 3 voies et d'une traversée oblique. la Tg 0167 a été retenue comme base de travail (Tg 0334 pour la traversée). La Tg0 0167 correspond en fait à un équivalent de Frog #6 aux USA ce qui est tout à fait suffisant pour un "Switching layout".
- FAB432-Appareildevoie.jpg (52.47 Kio) Vu 980 fois

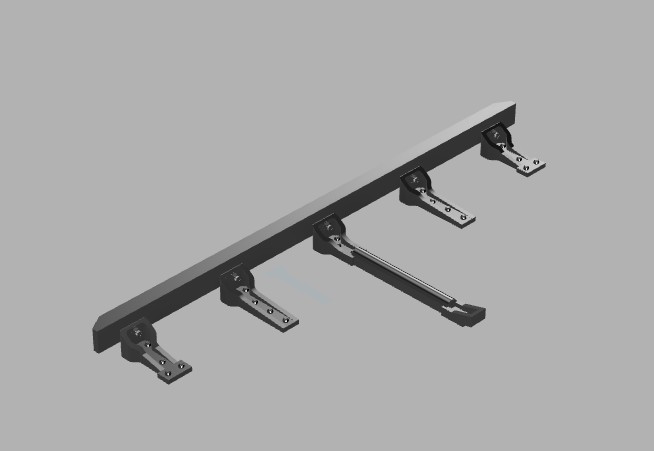

Toutes les pièces nécessaires à (coeur en bronze, coussinet de glissement, mandoline, ...) sont d'ores et déjà disponibles sur Shapeways, rubrique Appareil de voie. Cf. https://www.shapeways.com/shops/fab432? ... e+voie&s=0

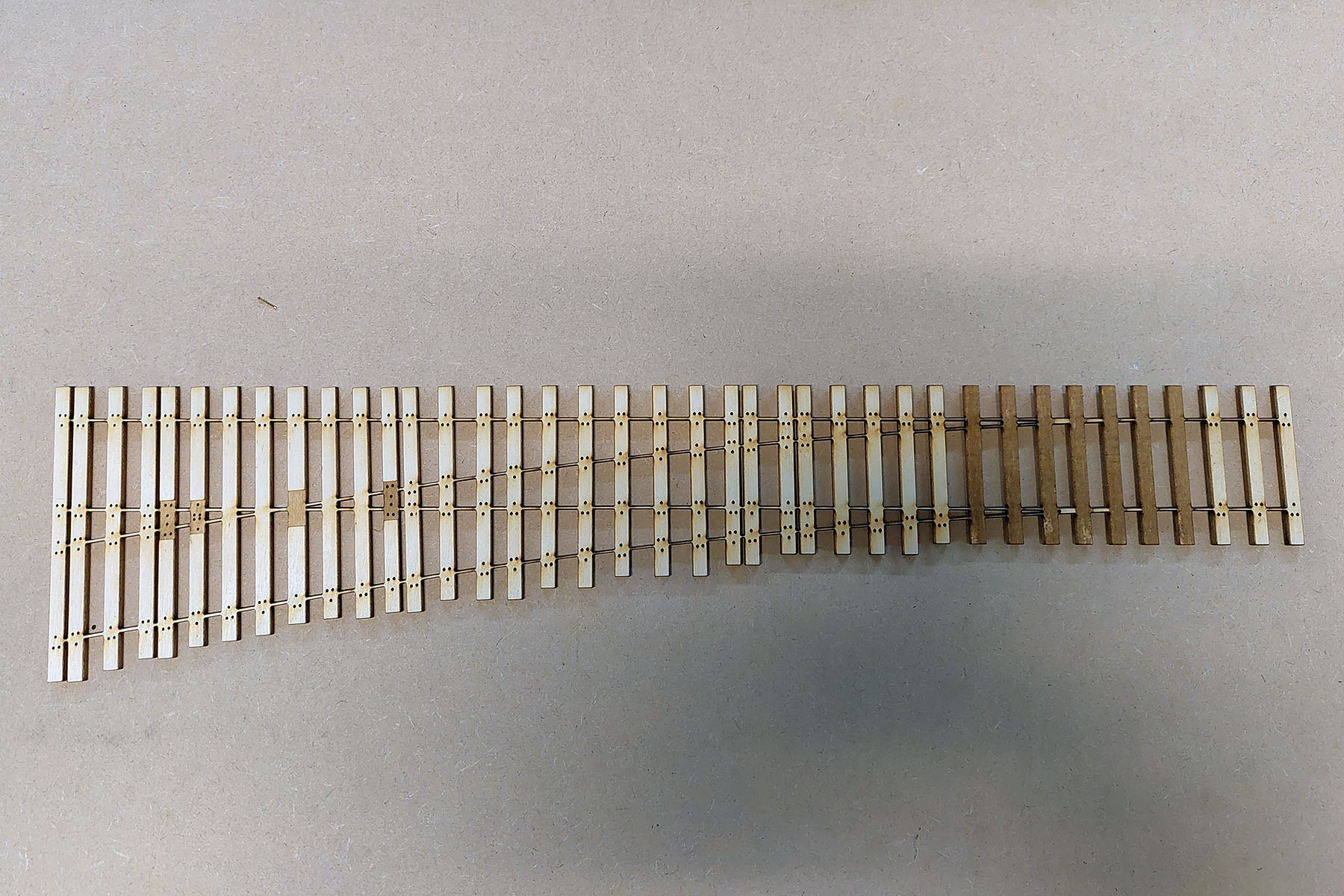

Ne reste plus qu'à valider tous les schémas de travelage pour la découpe laser.
A noter que le branchement simple est validé (470mm de long).
Modélistement, Fabrice Fayolle pour FAB432
