Amélioration BB 67000 Lima

[diomedea]

Pour l'avoir parfaitement à l'échelle, il faudrait que je reprenne tout sous SolidWorks, mais il n'y a rien de rédhibitoire ! Par ailleurs, je comprends que tu

Merci pour ta réponse. La dernière phrase est incomplète.

Ah oui tiens!
Du coup je ne sais plus ce que je disais !
En fait tout est envisageable, même le sur mesure, pourquoi pas...

si pour les versions qui ont des caisses renforcées, pas de vitres latérales AV, regarde les photos et les plans... je me demande même si toutes n'ont pas été modifiées dans le cadre des révisions.

Là oui!

[cdz183]

... parce qu'empiler tout un tas de détails dits vrais ou "adaptés" sur un truc faux..... comment dire?
sans parler du coût final d'une telle bête "curieuse" si on achète tout

C'est clairement la limite de l'exercice : tout le monde a applaudi - à juste titre - Maître Lavrut pour sa remise à niveau d'une BB 67000 Lima. Mais l'achat de pièces extérieures était limité, la plus grande partie du boulot relevait du home made. On ne change pas un pigeon en aigle. Donc faire des modifs sur ce type de matériel (BB et locotracteur Lima, 030 TU ETS, toutes les locos ACO -je sais de quoi je parle - , etc ...), oui, mais à moindre coût car sa valeur intrinsèque ne changera pas fondamentalement.

[diomedea]

Bonjour à tous,

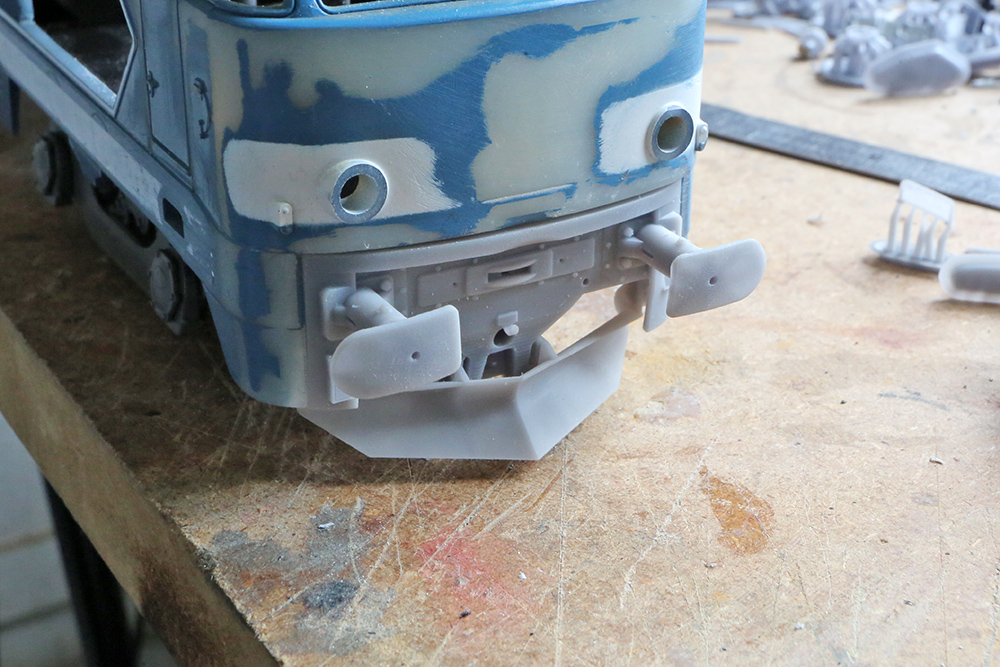

Voici la mouture définitive de la traverse.

Il suffira donc de supprimer la totalité de la traverse sur 50mm de largeur et de la remplacer par la nouvelle.
Reste bien sur un travail de masticage, mais celui ci devrait être assez limité. Le pare obstacle est en option.

Je prévoie une version avec tampons en bronze...

[Tchoutchou30]

Bonjour à tous,

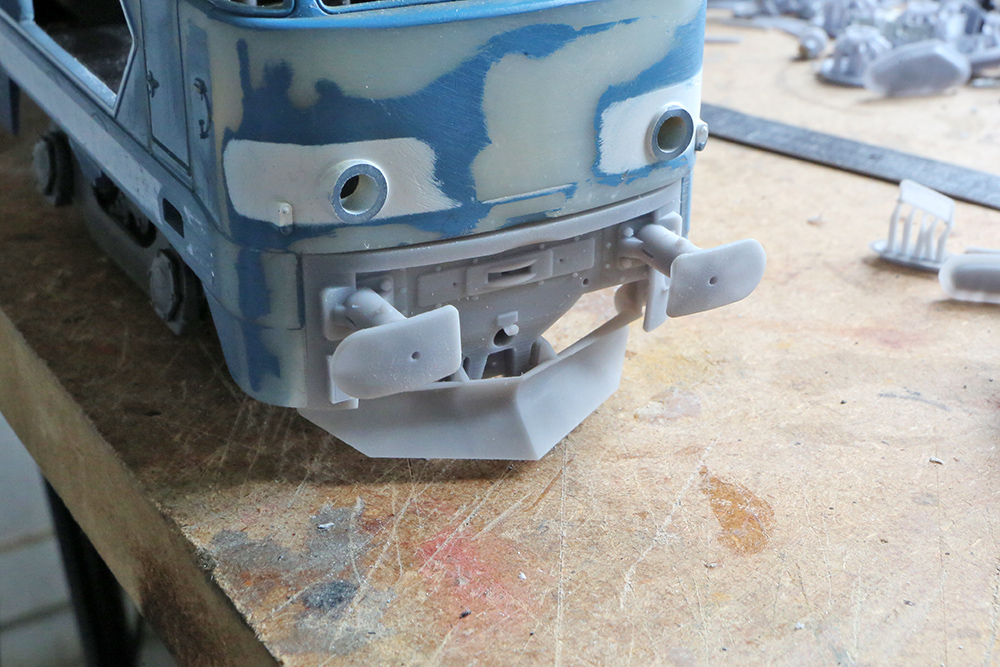

Voici la mouture définitive de la traverse.
AN2B0304 copie.jpg

Il suffira donc de supprimer la totalité de la traverse sur 50mm de largeur et de la remplacer par la nouvelle.
Reste bien sur un travail de masticage, mais celui ci devrait être assez limité. Le pare obstacle est en option.

Je prévoie une version avec tampons en bronze...

vue sous cet angle, elle me fait penser à un diesel pour voie plus ou moins étroite des pays de l'Est...
peut être l'écartement entre tampons?

[diomedea]

L'écartement entre les tampons est bien à l'échelle du 1/45, j'aurais du les rapprocher pour coller avec la caisse trop étroite ?

[Tchoutchou30]

L'écartement entre les tampons est bien à l'échelle du 1/45, j'aurais du les rapprocher pour coller avec la caisse trop étroite?

Non, non, je ne prétends rien.
C'est peut-être le ratio entre la taille des plateaux et leur écartement qui me donne cette impression.
"deux gros tampons rapprochés" comme on peut le voir sur des diesel en voie plus ou moins métrique à l'Est du vieux continent
Un manque d'habitude avec le 1/45 possiblement aussi...

[diomedea]

Je pense que c'est dû à la prise de vue avec un grand angle qui déforme les perspectives, en réalité ils sont également au 1/45.

[PIERRE]

suggestion de réflexion...

est-ce que l'entraxe des tampons doit être à l'échelle de la bête pour avoir l'exactitude sur plan?
ou doit-on tricher un peu et mettre l'écartement à la NEM (39,5mm) pour rester compatible avec le reste du matériel roulant? (et éviter es déboires en refoulement et dans les courbes...)

[haxomodele]

Superbe démonstration que cette base "jouet" peut permettre d'obtenir un modèle plus que correct avec encore pas mal de travail notamment sur le châssis qui doit être refixé et la peinture totale de la caisse...(la mécanique de ce modèle bien que très basique fonctionne plutôt bien)Ce que je trouve dommage par contre c'est le modèle économique choisi qui rend le projet de modification totalement irréaliste. Le partenaire choisi commercialise déjà une petite partie des pièces pour détailler le modèle dont le total dépasse il me semble 500€....Pour les carrosseries complètes, c'est effectivement moyen, il suffit de regarder la BB 26000 (une en vente sur LBC) et la CC 80001 imprimées en 2 demi caisses. Bon courage pour la suite.

Bonjour,
Whaou ! 500 € !!! On ne doit pas avoir la même calculatrice ou alors ça ne provient pas de chez Haxo Modèle !

Chez Haxo Modèle, il y a 3 sets principaux pour détailler cet engin.
-Set 1 : 2 ventilateurs fonctionnels avec 2 moteurs, 1 régulateur électronique, visserie, 2 ventilos en impression 3D, 1 support moteur en photogravure, les tunnels des ventilos en photogravure, 2 grilles de ventilation supérieures en photogravure, 18 anneaux de levages en photogravure pour 48.00 €
-Set 2 : Ensemble de 2 traverses de tamponnement en photogravure, 4 tampons à ressort fonctionnels en fonderie laiton avec ressort, 4 demi-accouplements de frein (2 x 2 modèles différents) en fonderie laiton et tuyau souple, 2 attelages à vis montés et brunis, 2 prises keops femelles, 2 keops mâles + 2 départ en fonderie laiton = 88, 70 € (tarif avantageux par rapport à l'achat à la pièce)
-Set 3 : Ensemble de détaillages de la caisse ; 7 marchepieds de face avant de cabine en photogravure, 4 marchepieds d'accès à la cabine en photogravure, 30 platines de fixation des rambardes en photogravure, 4 essuies glaces en photogravure, 2 trompes sanor double en impression 3D = 45.50 €
Total de ces 3 sets = 182.20 €
Auquel on peut rajouter les plaques latérales SNCF et de numérotations latérales et frontales en photogravure arcap (3 numéros différents disponibles) = 25.00 €

Nous sommes bien loin des 500 € annoncés. Avec la différence, on peut encore se aire plaisir avec d'autres achats.

Les amateurs peuvent aussi acheter chaque pièces individuellement afin de pouvoir pousser le détaillage suivant son envie et son budget.

J'ai essayé justement de rester dans des tarifs abordables compte tenu de la base pour que les amateurs à petit budget et les autres puissent tout de même se faire plaisir.

Pour vérification voici les tarifs des pièces détachées Haxo Modèle à télécharger :

Tarifs 2022 pièces_détachees_43-V3-07-2022-1.pdf

(214.87 Kio) Téléchargé 231 fois

Le fil des pièces Haxo pour le 67000 sur le forum c'est : ici

Après concernant le modèle économique, rien ne vous empêche de réaliser chaque pièce par vous même suivant la ou les techniques qui vous conviennent....c'est beaucoup, beaucoup plus économique ! Vive le "Mimo" !

Roger Pichon pour Haxo Modèle depuis 1987 au service de votre passion.
Email : haxomodele@orange.fr

[diomedea]

suggestion de réflexion...
est-ce que l'entraxe des tampons doit être à l'échelle de la bête pour avoir l'exactitude sur plan?
ou doit-on tricher un peu et mettre l'écartement à la NEM (39,5mm) pour rester compatible avec le reste du matériel roulant? (et éviter es déboires en refoulement et dans les courbes...)

L'écartement est de 38,9mm, donc très proche de la norme NEM.
