140 C, modélisation en cours...

[ffayolle]

Sublime modélisation

J'ai hâte de voir l'impression des pièces et l'ajustement ou non nécessaire des différentes modélisations
Fabrice

[230-G-352]

Salut à tous,

Bonjour à tous,
Oui, c'est ce que j'en avais déduit, merci de l'avoir confirmé!

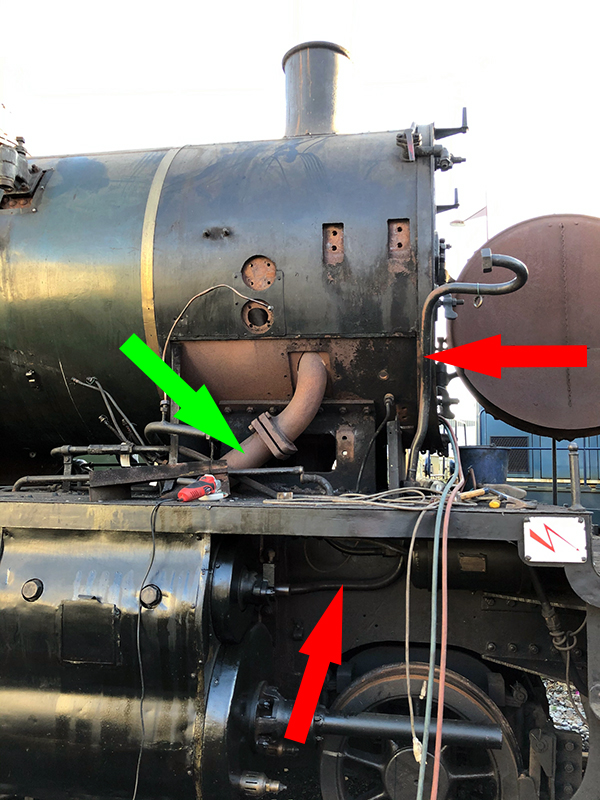

Donc il y a bien continuité entre le tuyau avec les flèches rouge, il rejoint l'échappement (flèche verte) en arrière du cylindre.

Au bout de la flèche verte c'est un tuyau d'admission qui va du collecteur de surchauffe au distributeur.

L'échappement des cylindres passe par l'intérieur des longerons c'est d'ailleurs pour cela que le tuyau d'échappement rentre dans la fonderie du bloc distributeur/cylindre au niveau de l'échappement qui se fait par les arrêtes extérieures du distributeur.

Si je ne suis pas clair, n'hésite pas à me demander des éclaircissements, c'est parfois un peu ardu tout ça

Question subsidiaire... quelle est l'utilité de petit réservoir derrière la plaque "attention à la caténaire"?

C'est le Réservoir Auxiliaire du bogie-bissel, rien que sur la machine il y a 3 RA pour un volume total de 190 l et 1235 l de RP (les 2 latéraux de 200 l chacun et le central dans le châssis de 835 l)

[diomedea]

Bonjour à tous,

Au bout de la flèche verte c'est un tuyau d'admission qui va du collecteur de surchauffe au distributeur.

Oui évidemment!

Si je ne suis pas clair, n'hésite pas à me demander des éclaircissements, c'est parfois un peu ardu tout ça

Si si, c'est très clair!
J'ai une formation de vaporiste, mais marine, donc chaudière à tube d'eau, turbine et condenseur.

Les descentes de sable.

[cid]

Toujours aussi belle votre machine

[diomedea]

Bonjour à tous,
Merci!





230-G-352, c'est quoi la prise vapeur à gauche du dôme?

[230-G-352]

Bonjour à tous,
(...)
230-G-352, c'est quoi la prise vapeur à gauche du dôme?

Salut

C'est la prise de vapeur du souffleur. La vanne au bout du tuyau est une vanne trois voies : l'alimentation, le bout de tube vers le raccord au niveau de la porte de Boite à Fumées et le départ vers le souffleur à travers la BàF.

@+

Antoine

[diomedea]

Merci pour toutes ces précision!
J'aurais certainement encore besoin de tes connaissances pour terminer l'AR du foyer dans l'abri...
Sur ce dessin le souffleur est commandé par les deux leviers reliés par une tringle, mais la vanne du dôme semble correspondre au volant marqué d'une flèche rouge.


Pas fais grand chose hier...


Le boyau d'air comprimé du circuit de freinage.


A suivre...

[cid]

C'est déjà pas mal, bravo.

[rolaf]

[marcou 33]

bonjour a tous bonjour Diomedea
voici 2 photos trouvé dans un hors série LR de 2005 ou l' on voit l'original la machine 362 a Nantes

img20210616_11422953.pdf

(606.8 Kio) Téléchargé 269 fois

img20210616_11502309.pdf

(589.25 Kio) Téléchargé 211 fois

cordialement a tous marcou
