Re: STEF OCEM kit du CDZ

Message par PIERRE »

Continue Daniel!
ça dédramatise le montage,, et en plus ça ne peut qu'encourager à s'y coller!
:merci:
PIERRE

Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Haut
Avatar du membre
ffayolle
Platinum
Messages : 4612
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 301 fois
A été remercié : 195 fois

Re: STEF OCEM kit du CDZ

Message par ffayolle »

Je suis, je suis et pourtant je n'ai pas ce kit
:bravo: et :merci:
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Merci pour vos encouragements. Mais il faut surtout que ce fil encourage ceux qui ont ce kit à l'attaquer et à publier leur travail pour partager les expériences et les difficultés éventuelles (et il y en aura quelques unes ...)

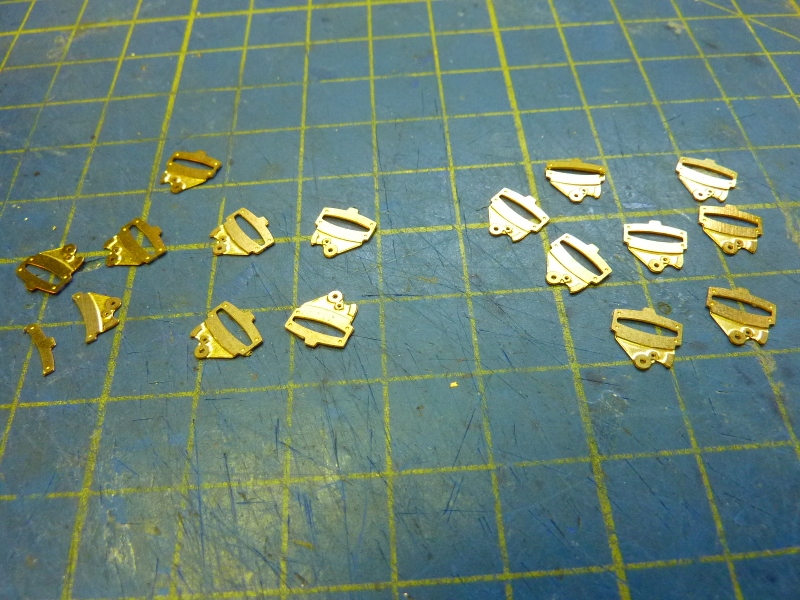

Début de montage de la partie freinage avec l'assemblages des pièces des sabots (46 et 47)

P1160246 (800x600).jpg

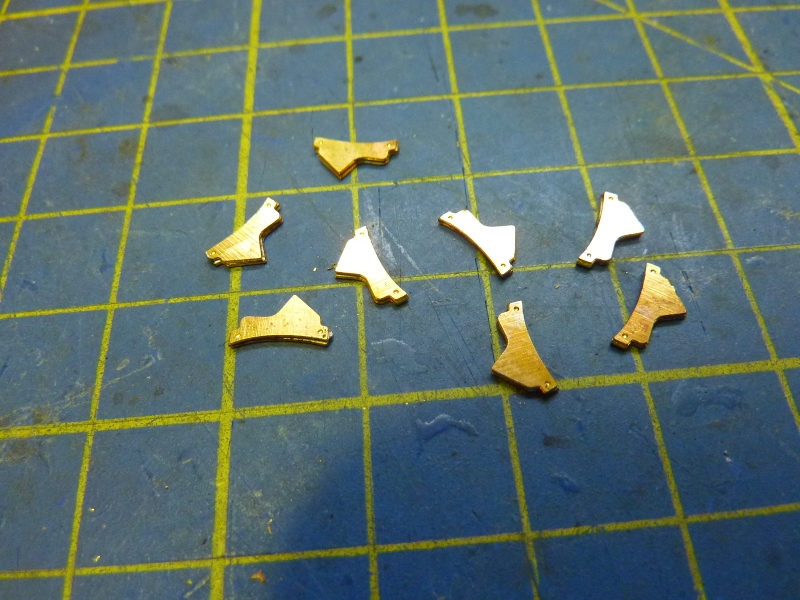

Les cœurs de sabot (47) sont pliés et soudés après étamage

P1160247 (800x600).jpg

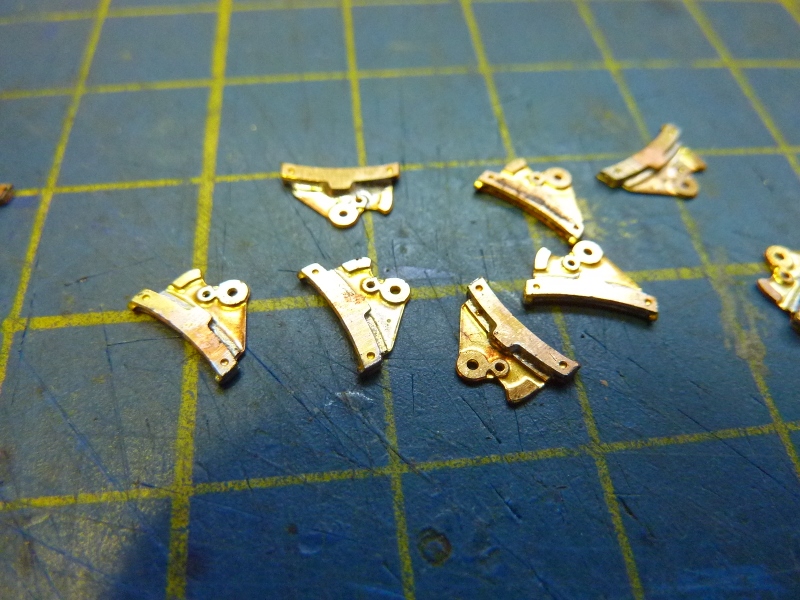

et les trous de montage percés à 0,5 mm

P1160248 (800x600).jpg
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Suite ...

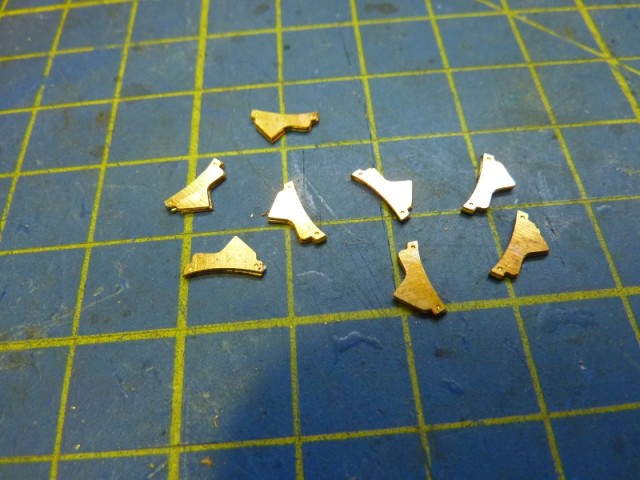

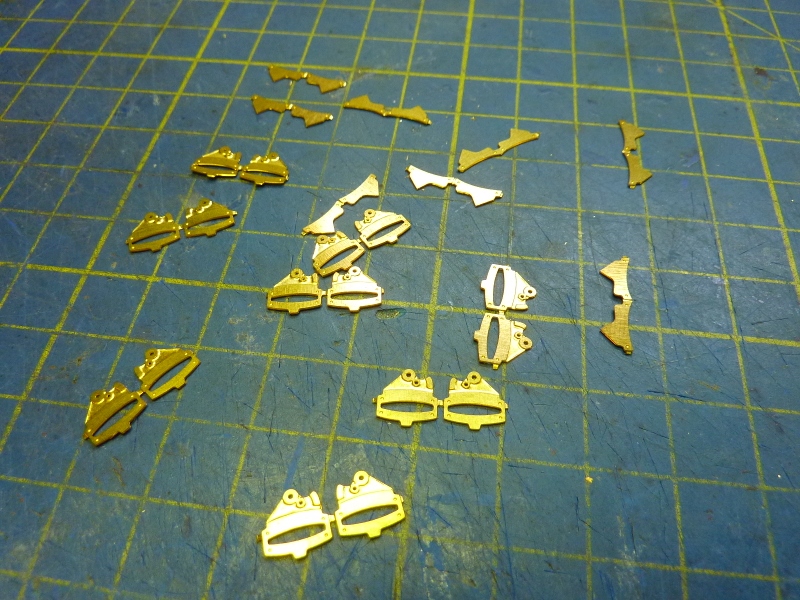

Le doublage des sabots est plié contre le flanc 46 et soudé après étamage

P1160249 (800x600).jpg
P1160250 (800x600).jpg

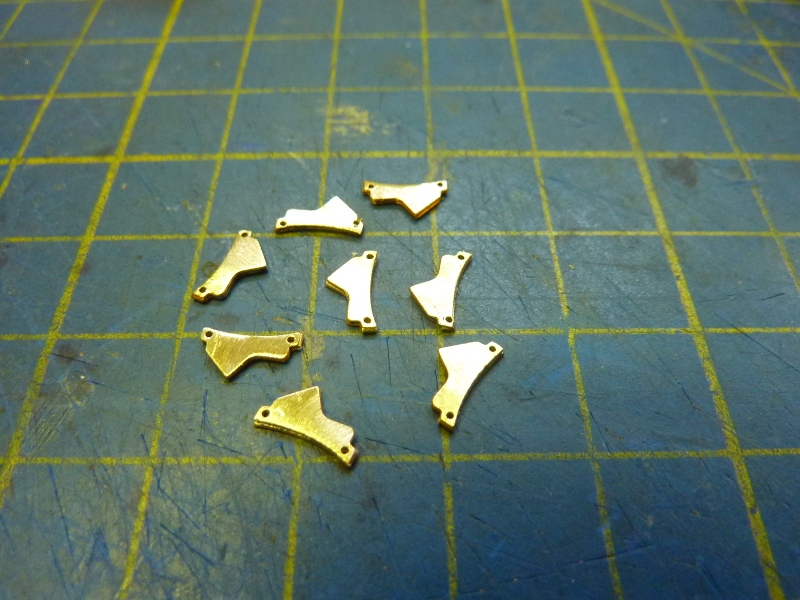

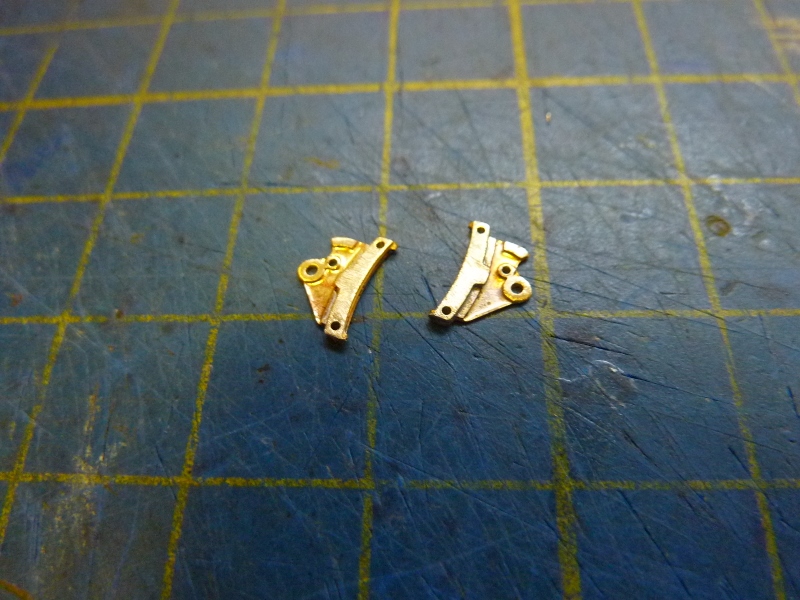

Puis les trous de montage et de suspente sont percés à 0,5 et les trous pour les triangle à 0,8

P1160252 (800x600).jpg

Assemble final des sabots ... Cet après midi ... si possible
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
Rolf
Platinum
Messages : 770
Enregistré le : 07 déc. 2017, 11:14
Localisation : Allemagne
A remercié : 296 fois
A été remercié : 57 fois

Re: STEF OCEM kit du CDZ

Message par Rolf »

par Daniel67 » 19 oct. 2020
...
Mais il faut surtout que ce fil encourage ceux qui ont ce kit à l'attaquer et à publier leur travail pour partager les expériences et les difficultés éventuelles (et il y en aura quelques unes ...)

Début de montage ... Assemble final des sabots ... Cet après midi ... si possible
Bien sûr, mais j'ai déjà commencé quatre autres projets et à ta vitessee, on ne peut pas suivre ne serait-ce qu'un seul kit ...

En tout cas :bravo: :merci:

Rolf
Associations: CdZ / FREMO / ArgeSpur0
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Evidemment, pas d'obligation Rolf ; chacun son rythme :wink: :wink:

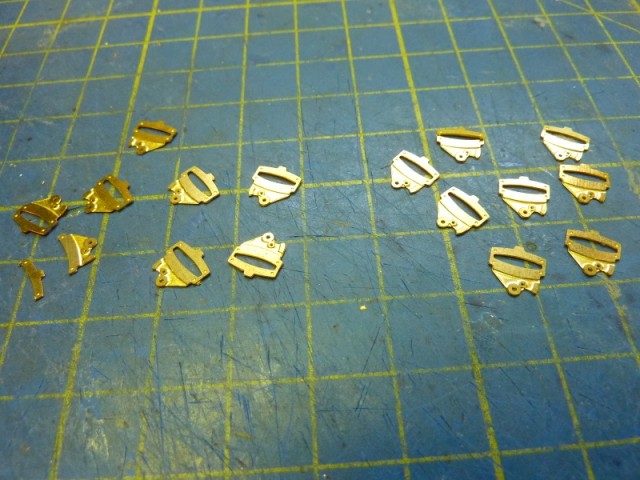

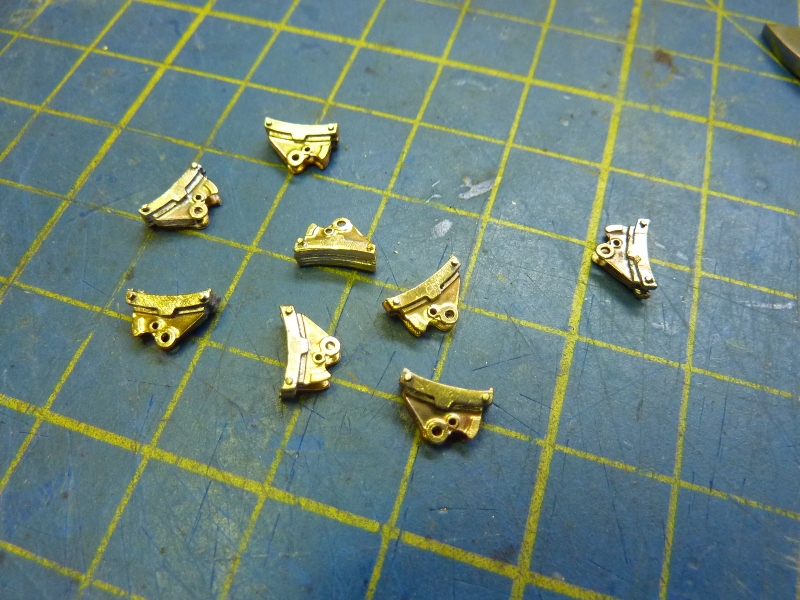

Assemblage des sabots de frein sur des piges de 0,5 mm

P1160253 (800x600).jpg

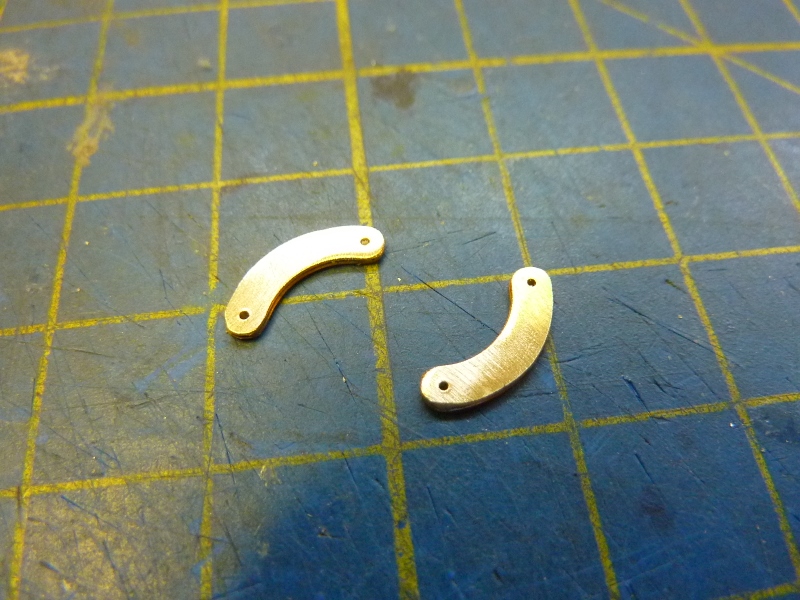

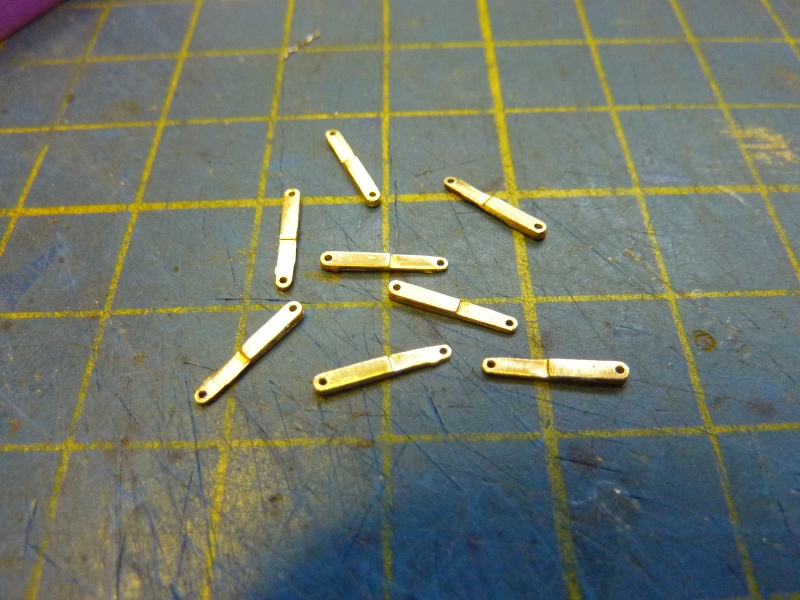

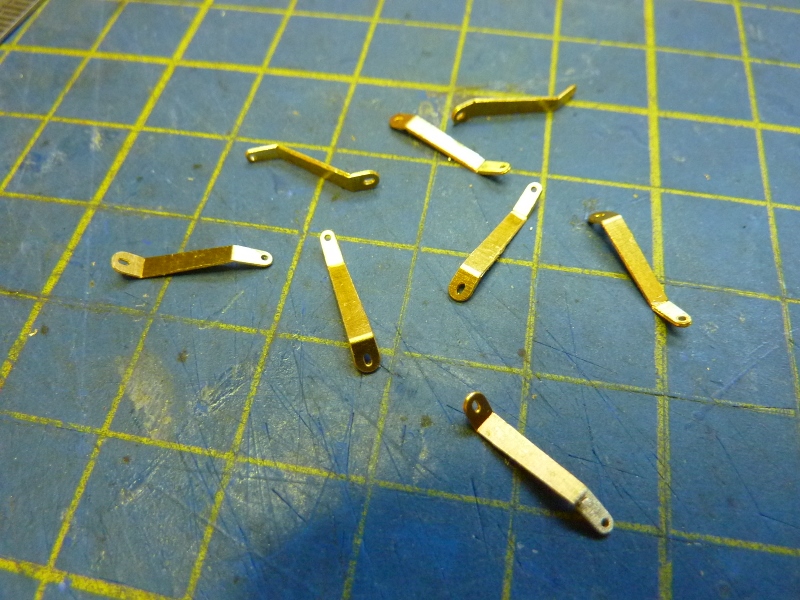

Rien de bien excitant pour la suite : préparation des différentes pièces constituant la timonerie de freinage (pièces 43, 44 et 49) Toujours le même principe : étamage, pliage et soudure à la flamme.

P1160254 (800x600).jpg
P1160255 (800x600).jpg
P1160256 (800x600).jpg

A suivre ...
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
Avatar du membre
pelican
Platinum
Messages : 3968
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 720 fois
A été remercié : 1004 fois

Re: STEF OCEM kit du CDZ

Message par pelican »

On va commencer par se familiariser avec la méthode chalumeau en faisant quelques essais sur des chutes d'un ancien kit laiton :siffle:
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

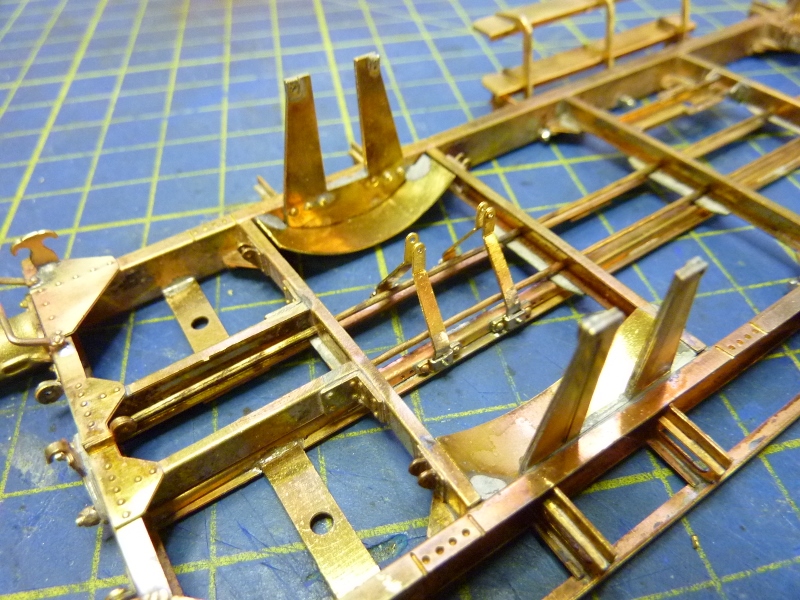

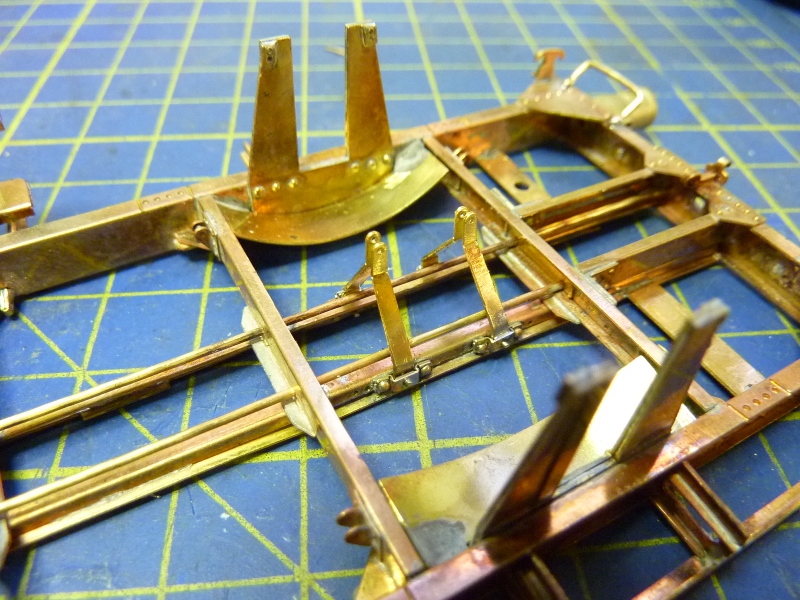

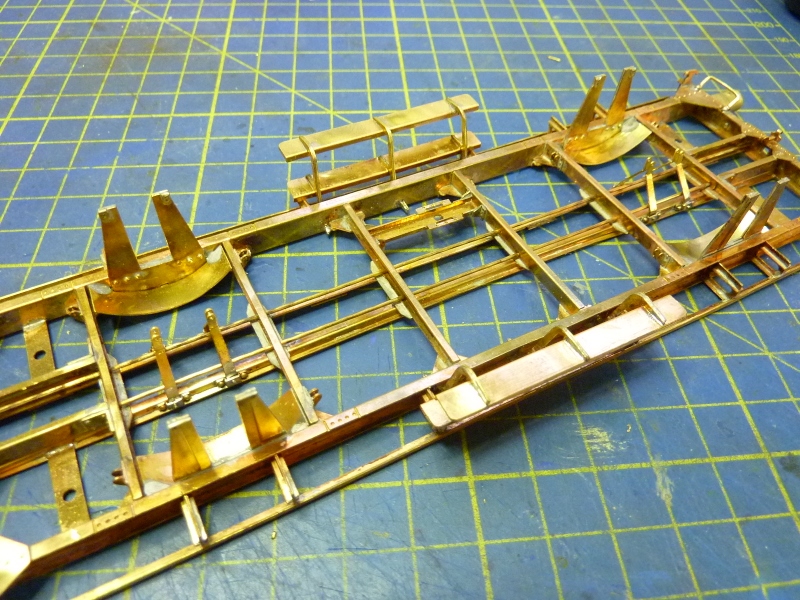

Montage des suspentes n°49. Il y a des jours on voudrait être Vichnou pour ce genre de montage !

P1160260 (800x600).jpg
P1160261 (800x600).jpg
P1160262 (800x600).jpg

Un peu sportif pour que tout soit en place et surtout en bonne place :mrgreen:
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Haut
En ligne
Avatar du membre
Pacific231
Platinum
Messages : 1524
Enregistré le : 08 oct. 2015, 15:57
Prénom : Georges
Localisation : TOURS
A remercié : 250 fois
A été remercié : 37 fois

Re: STEF OCEM kit du CDZ

Message par Pacific231 »

Daniel67 a écrit : 20 oct. 2020, 08:47 Il y a des jours on voudrait être Vichnou pour ce genre de montage !
Moi, il faudrait que je sois...
:roule: :roule: :roule:
"Le train, c'est ma POTION MAGIQUE"
CDZ1024
Georges
Haut
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: STEF OCEM kit du CDZ

Message par Daniel67 »

Pacific231 a écrit : 20 oct. 2020, 11:08
Daniel67 a écrit : 20 oct. 2020, 08:47 Il y a des jours on voudrait être Vichnou pour ce genre de montage !
Moi, il faudrait que je sois...


:roule: :roule: :roule:
Je ne pensais pas que tu te trouvais trop grand Georges ! Bon, je :arrow: :arrow: :arrow:
