Citerne OSM kitbashing

Concerne tout le matériel ayant, en réel, circulé sur de la voie de 1435 mm ; y compris les VNS.
bete a essai
Expert
Messages : 152
Enregistré le : 23 févr. 2021, 22:15
Prénom : Jean-Marc
Localisation : Val de Marne
A remercié : 3 fois
A été remercié : 26 fois

Re: Citerne OSM kitbashing

Message par bete a essai »

bonjour à Tous

Je profite donc de ce post déjà ouvert pour y déposer mon petit bricolage sur mes citernes OSM.
Il n'est pas question de revoir tout ce qui a été dit et fait par CDZ183, bien fait, et à l'initiative de ce post qui a pour but de susciter l'envie.
Et bien c'est fait, et la lecture de tout le fil, je constate que c'est moins contagieux que le covid :roule: bon je suis confiné... :siffle:
Il est vrai que ce modèle à petit prix permet de réalisé de nombreuses variantes ou des livrées inédites, que j'aurais beaucoup de scrupules à réaliser sur une citerne AMJL par exemple. :D
L'expérience de ceux qui ont essuyé les plâtres est déterminante afin de se forger ces propres process.
A suivre mes trucs et astuces et surtout mes erreurs :oops:

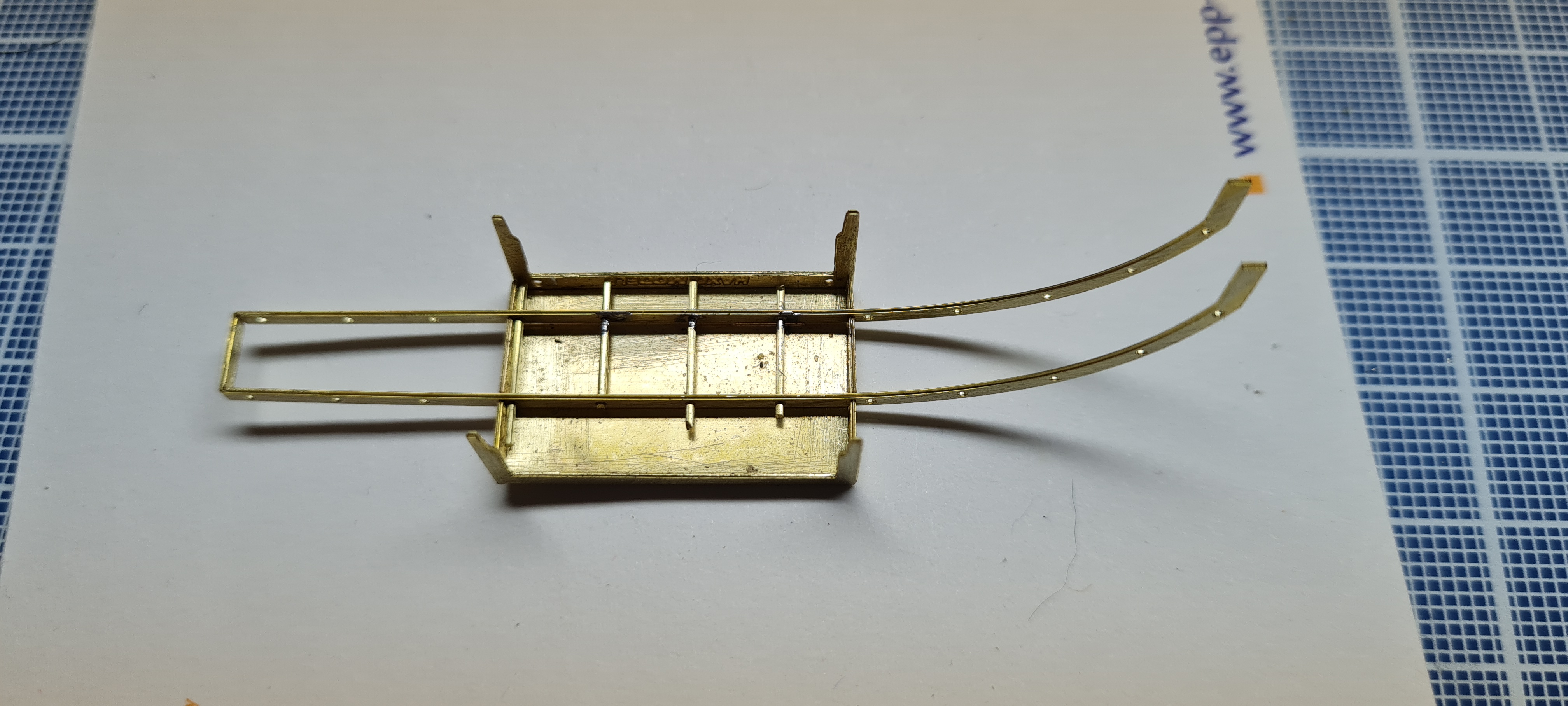

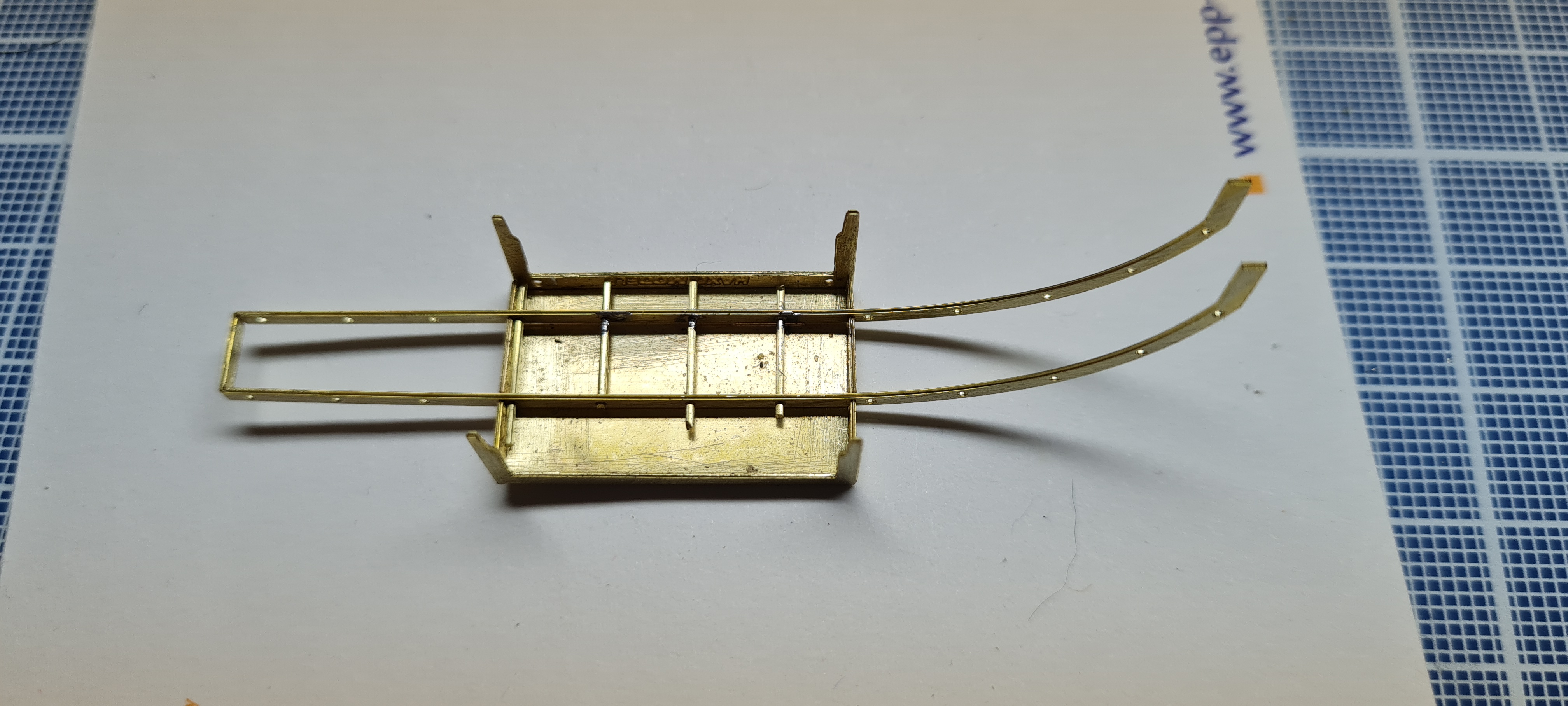

tout d'abord un pti complément sur le montage de l'ensemble échelles/plate forme.
le montage des barreaux se fait à l'intérieur de la plate forme afin de garder une bonne perpendicularité.
les deux longerons de l'échelle sont réunis par une patte de liaison, cette dernière qui resserre légèrement les deux longerons est sectionnée pour continuer la soudure des barreaux, toujours à l'intérieur de la plate forme.

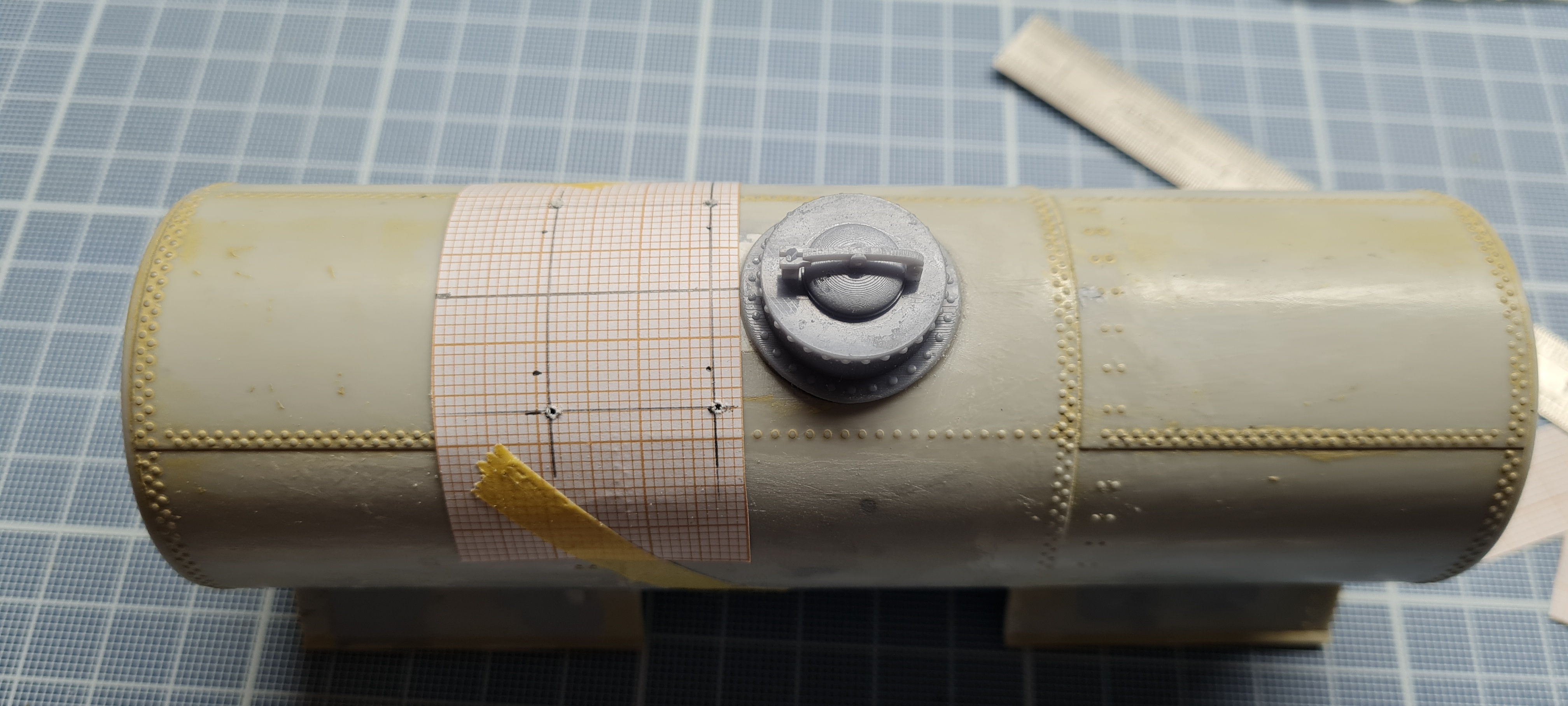

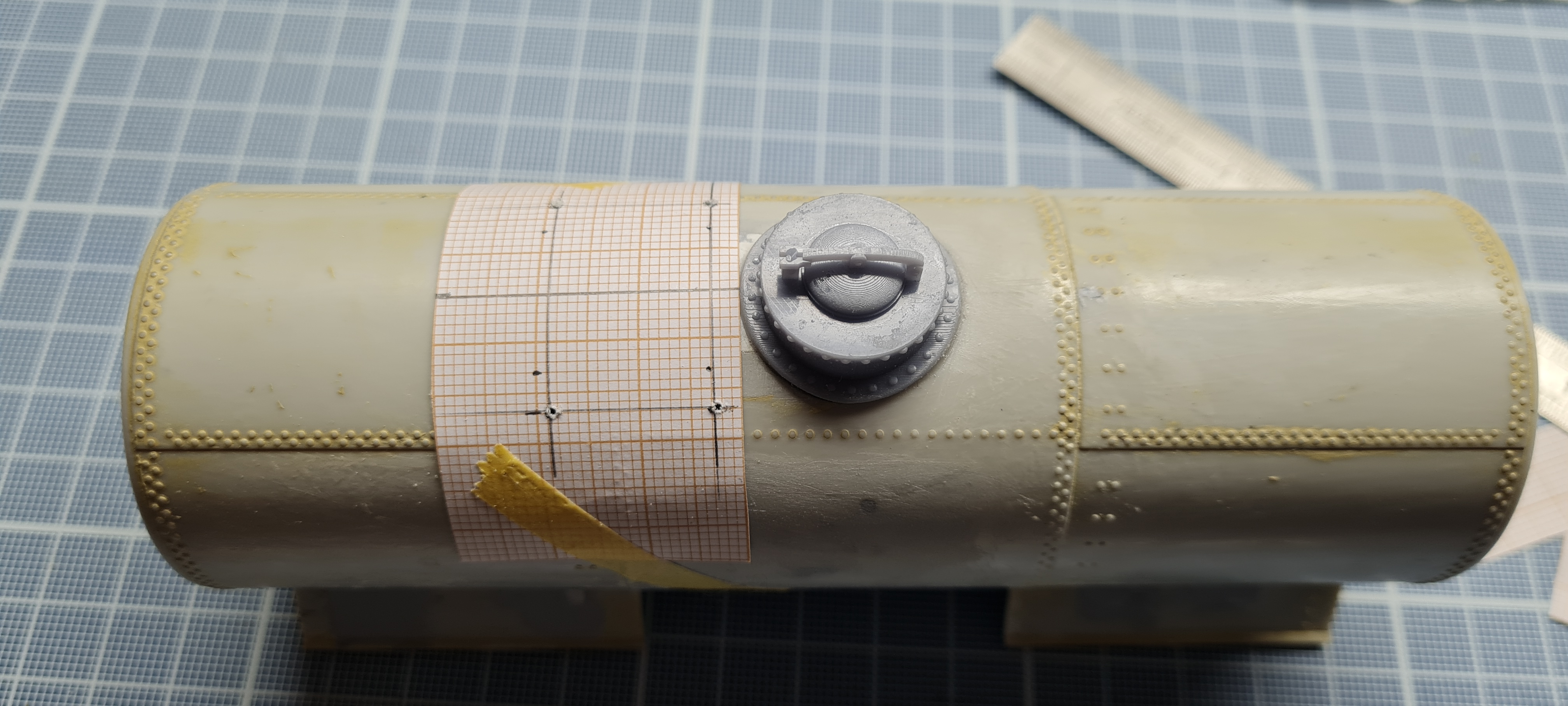

L'ensemble est positionné sur la citerne via du papier millimétré pour le perçage sur la citerne
Vu l'année de commercialisation de ce wagon, il n'est par toujours facile de travailler sur un kit non monté, surtout pour les nouveaux venus dont je fais partie.

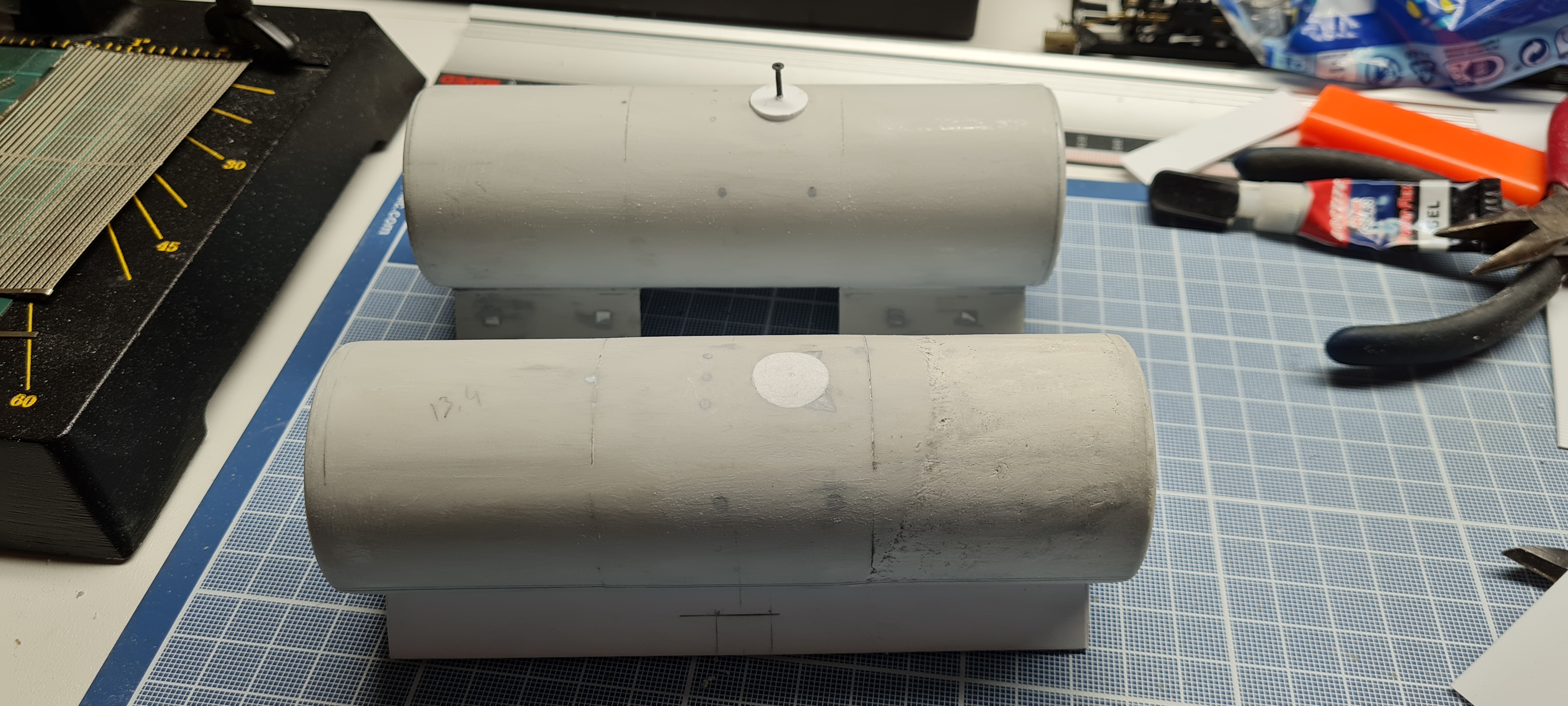

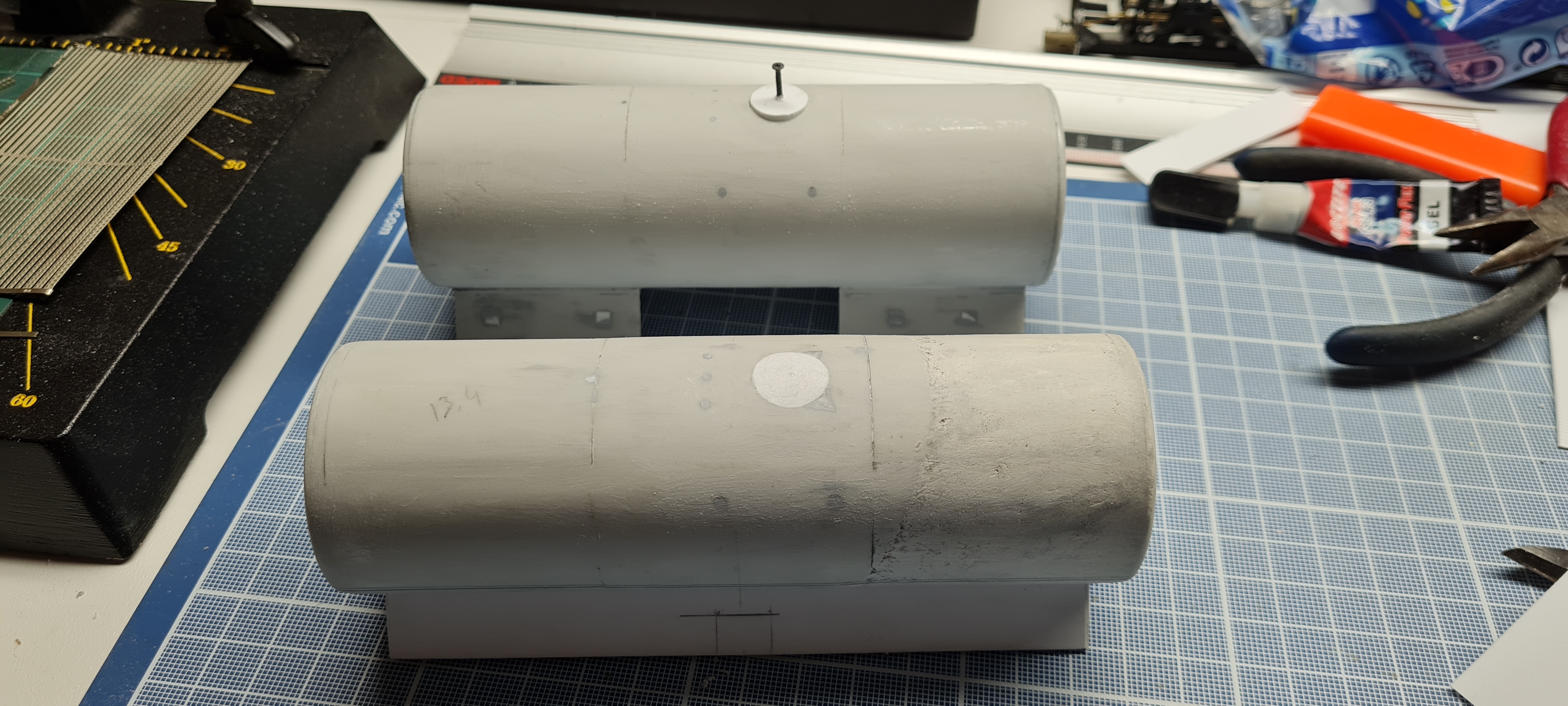

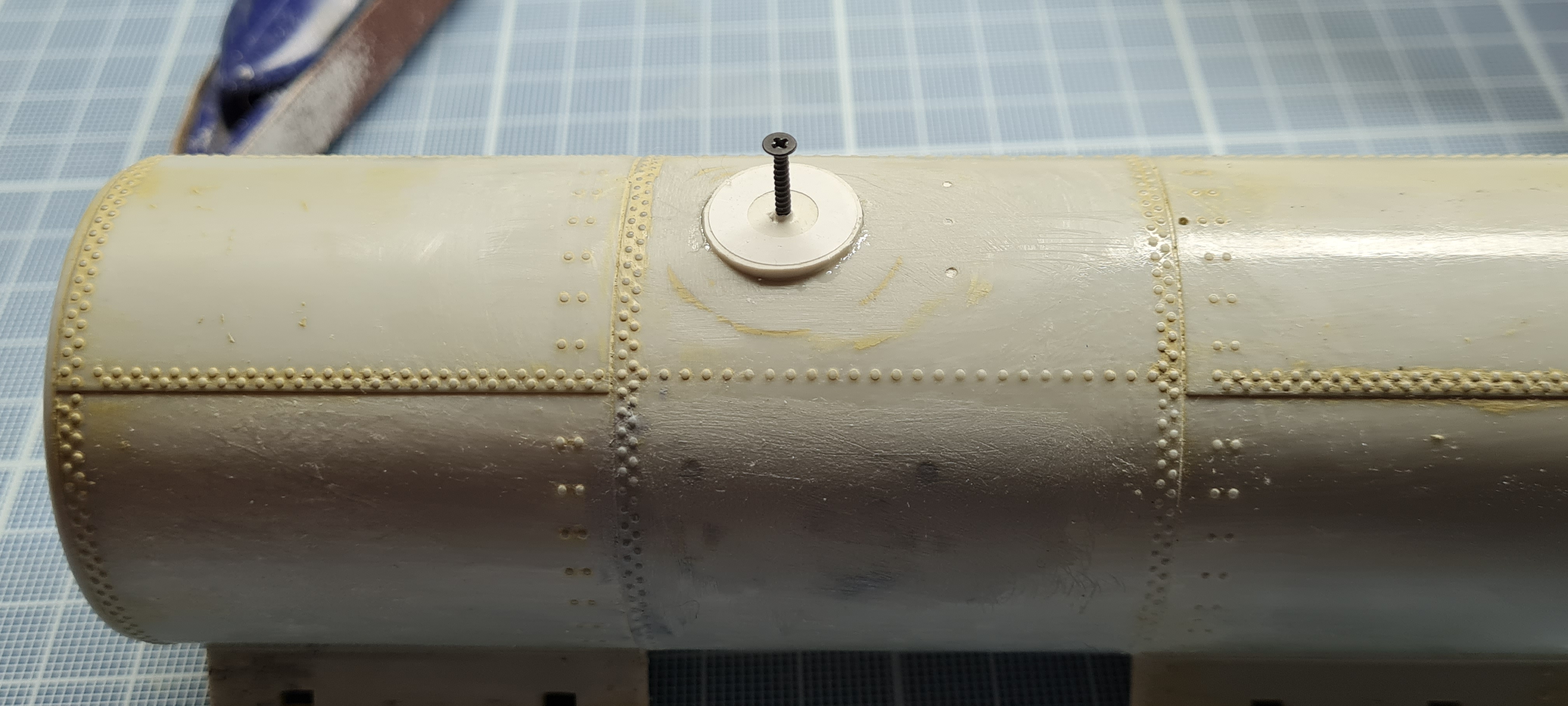

Pour la modification du dôme, travaillant sur un modèle monté je ne peux accéder à l'intérieur de la citerne, le rebouchage se fait donc par l'extérieur.

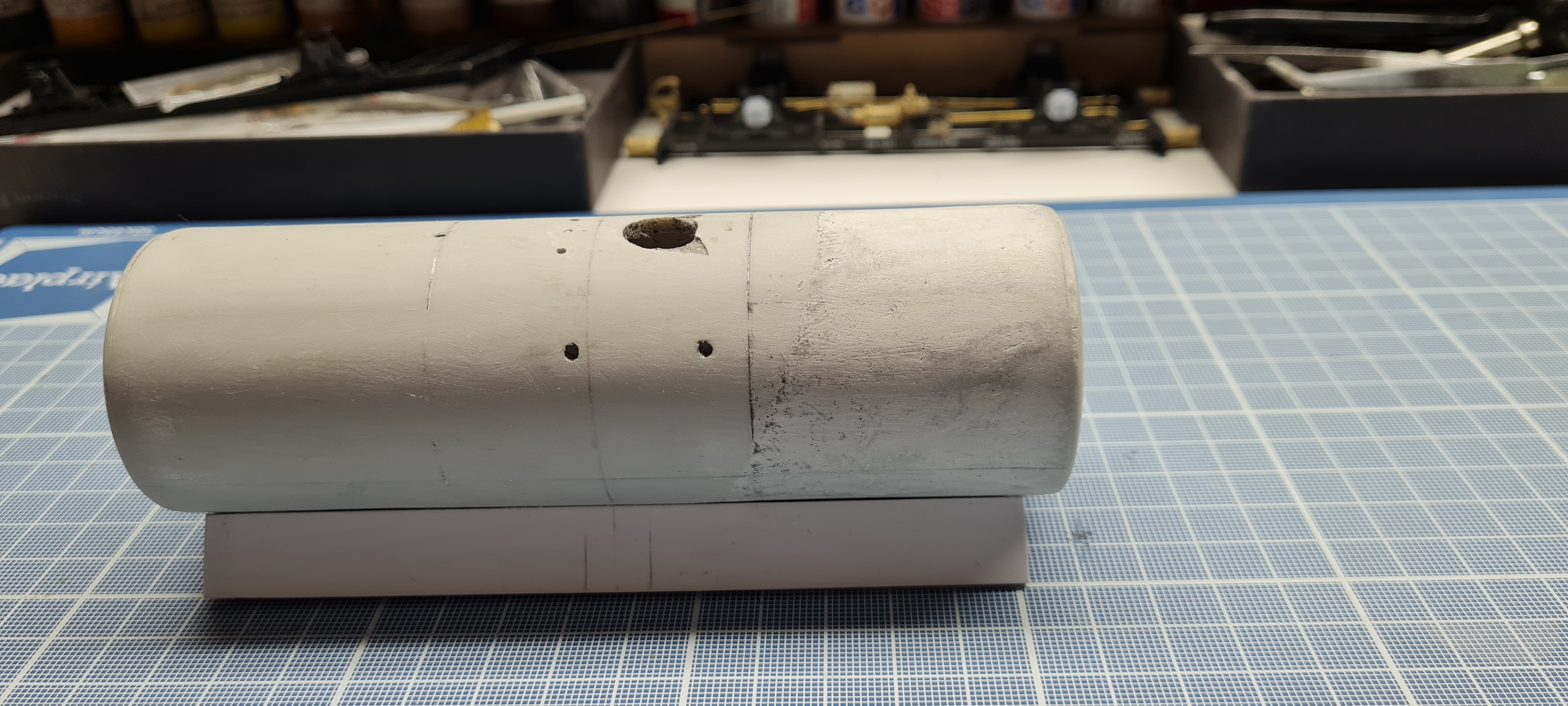

un œillet de classeur sert de gabarit à la découpe du plasticard puis l'orifice sur la citerne est agrandi avec une fraise conique pour le collage du "bouchon" une petite vis aide au maintien de la nouvelle pièce.
Puis un ponçage est nécessaire, un tout petit enduit, pour ma part Tamiya.

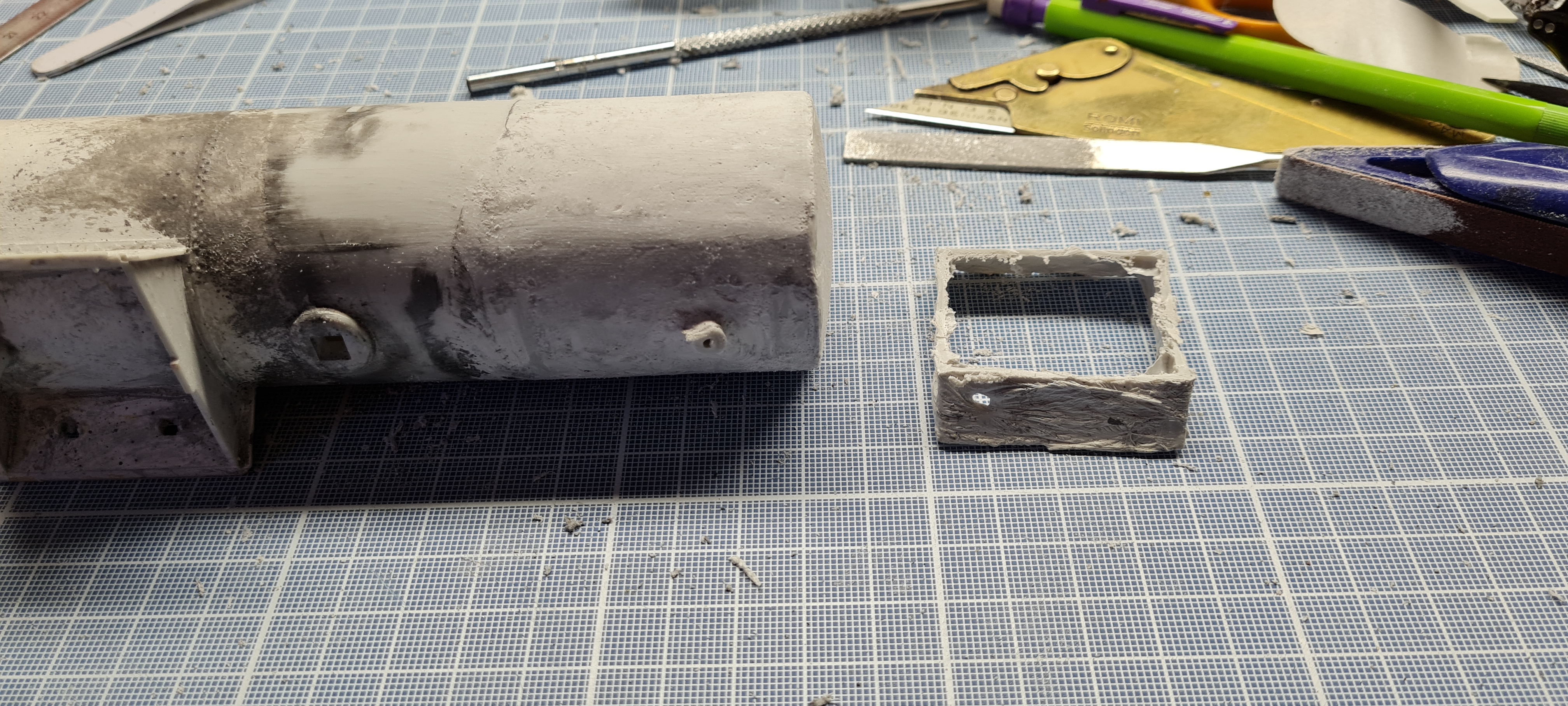

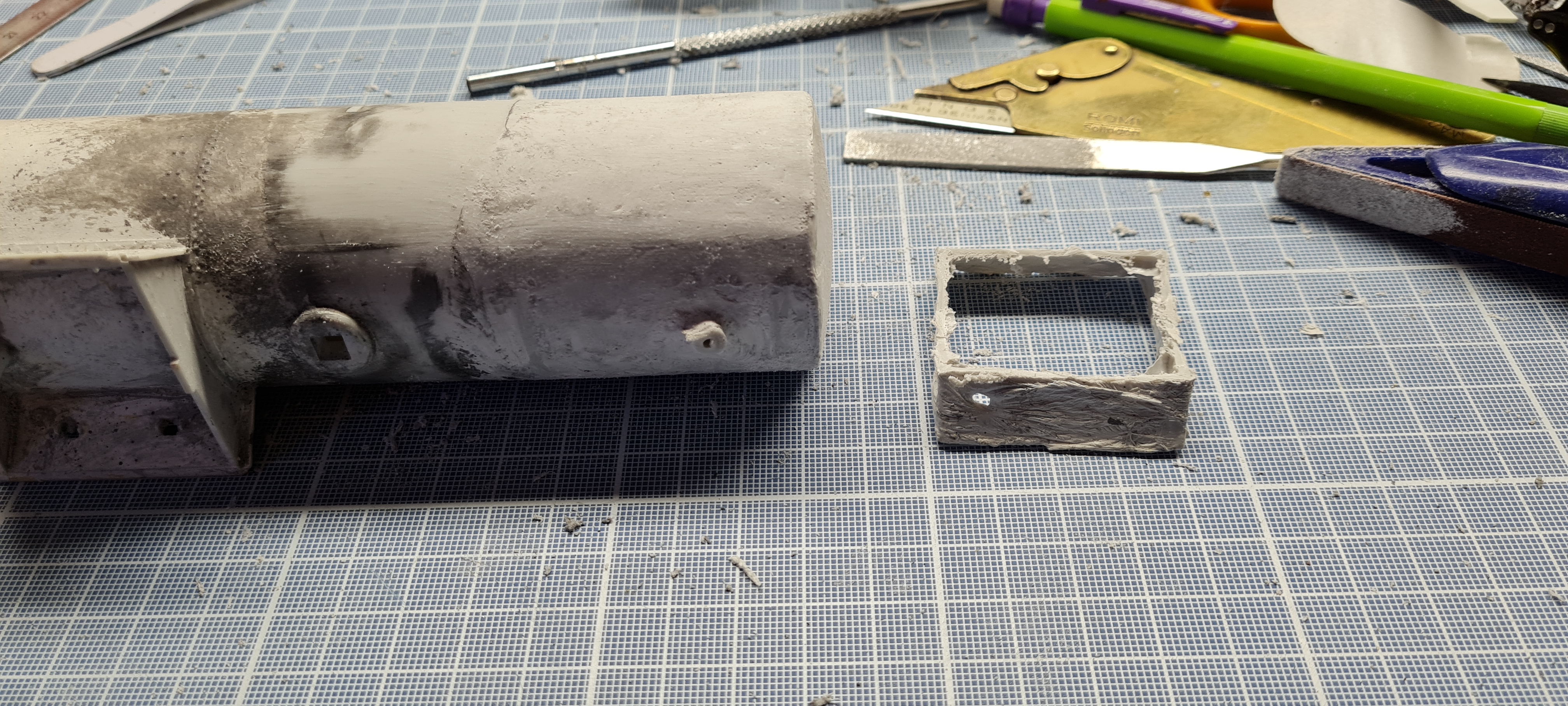

Maintenant, le gros problème, une erreur, un oubli, deux citernes dans un bain de décapant et là, la catastrophe.
J'avoue que j'ai essayé plusieurs produits sans résultats flagrant, liquide de frein, acétone et autres... et quelques bosses à dent.
A priori on m'a conseillé le décap-four.
Une peinture et un apprêt d'origine de grande qualité.
Ne pouvant me résoudre à les jeter, enfin surtout une, mon coté conservateur me pousse vers une réparation.

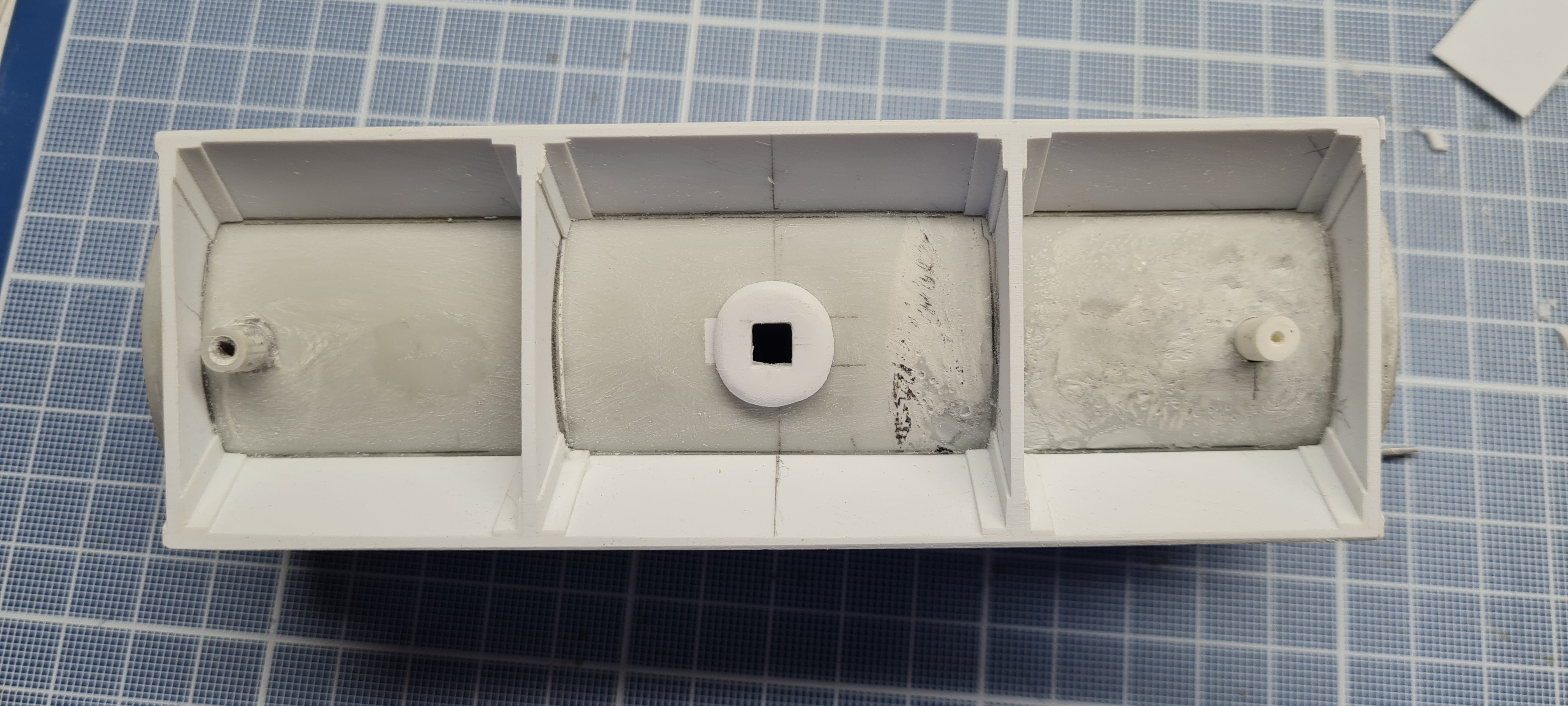

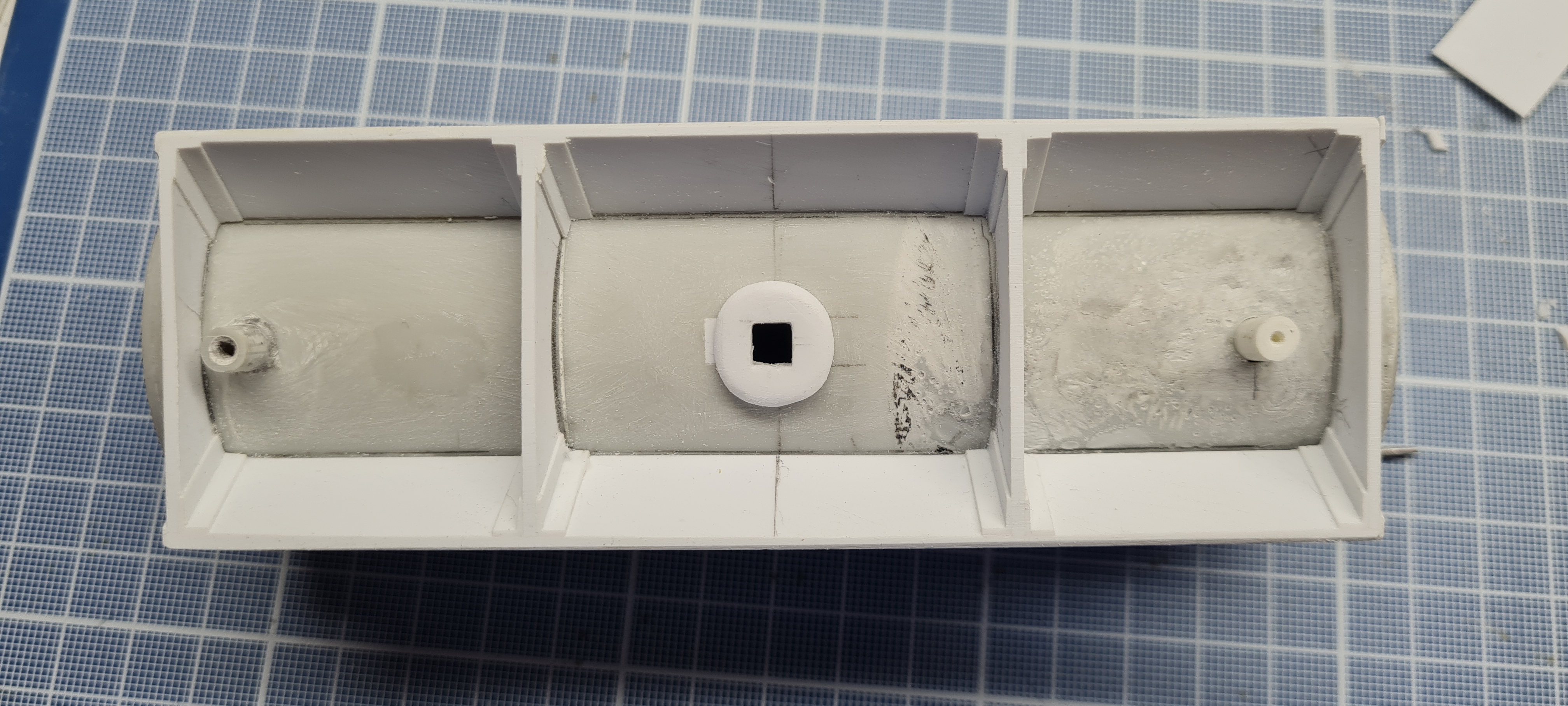

La fabrication des berceaux est terminée avec un déplacement de la vidange au centre.
bete a essai
Expert
Messages : 152
Enregistré le : 23 févr. 2021, 22:15
Prénom : Jean-Marc
Localisation : Val de Marne
A remercié : 3 fois
A été remercié : 26 fois

Re: Citerne OSM kitbashing

Message par bete a essai »

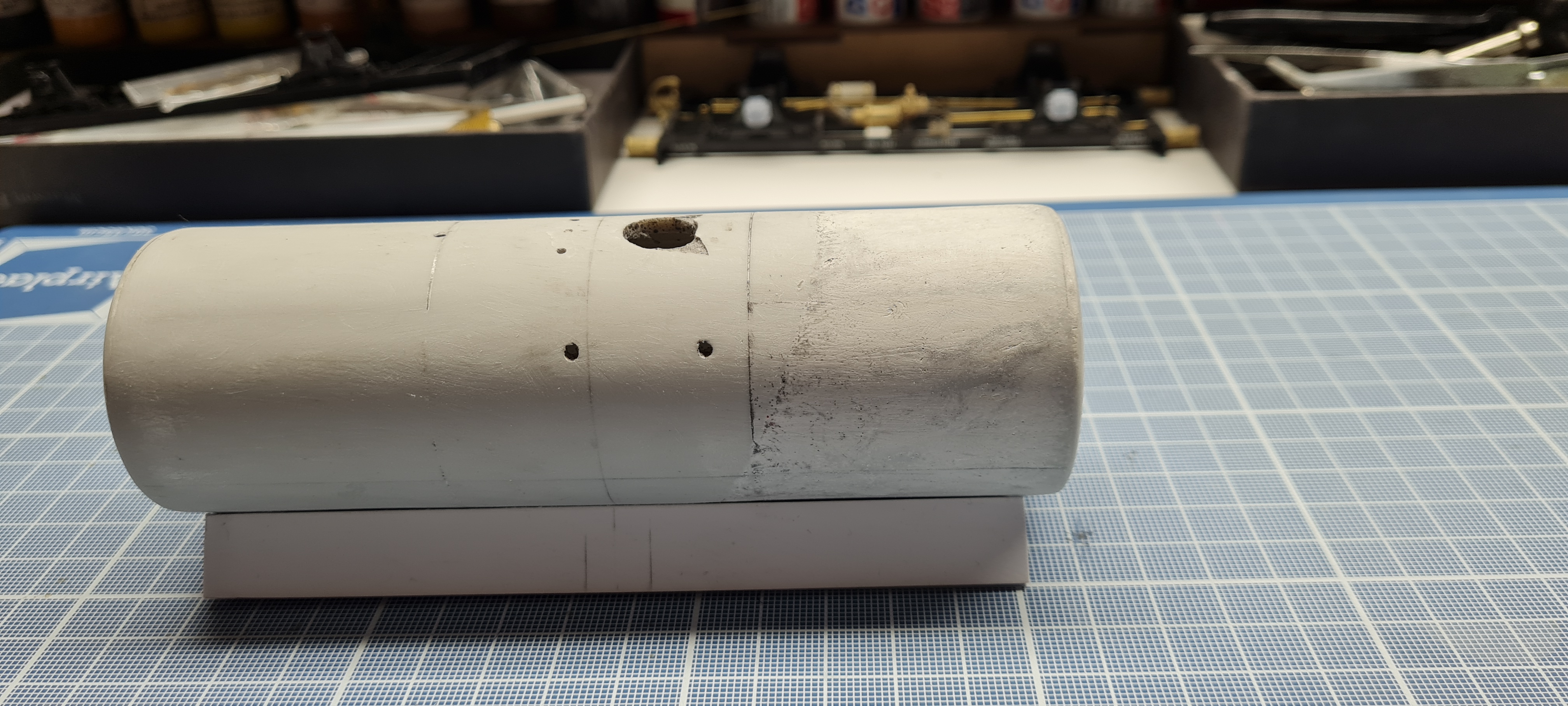

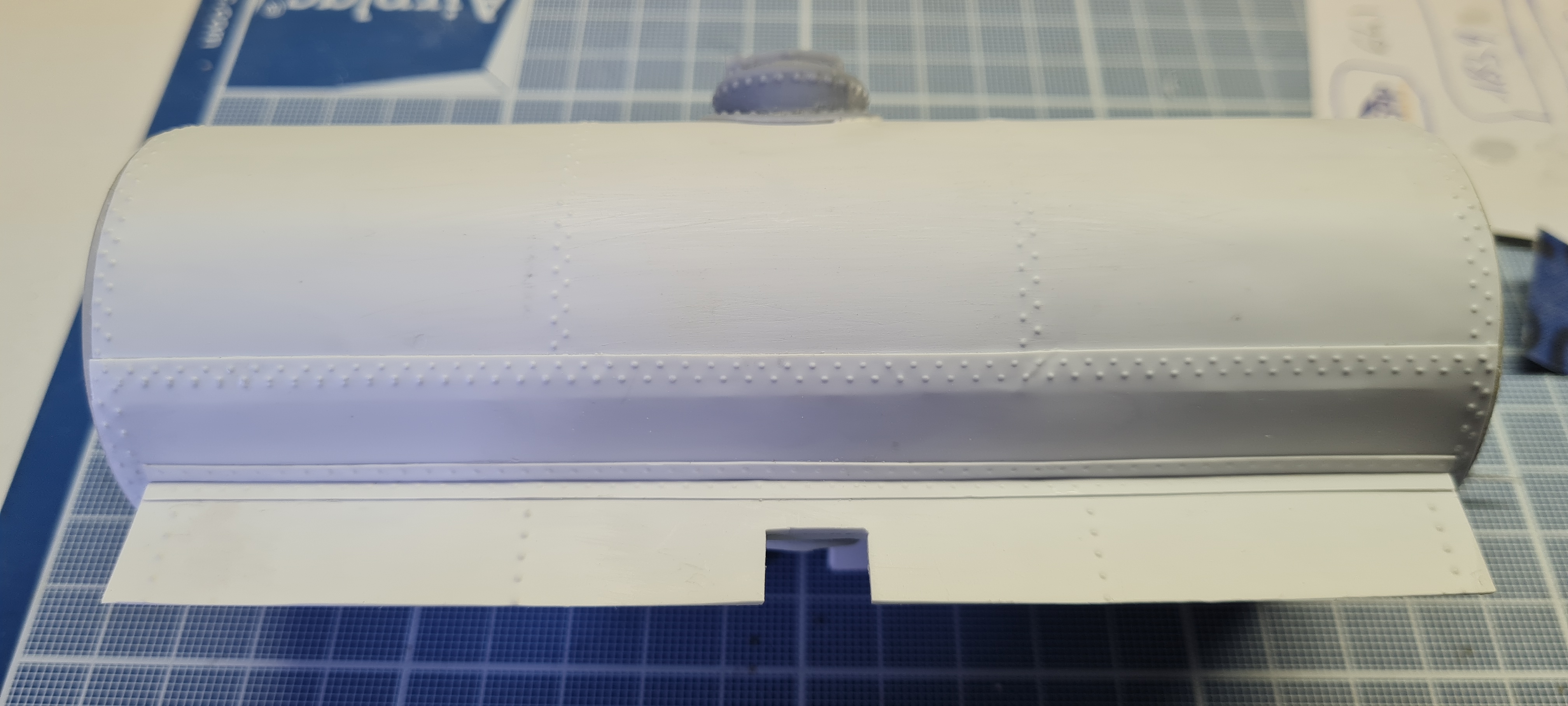

La citerne la plus abimée commence à retrouver un semblant de forme.
Ce fâcheux incident a pour conséquence un travail laborieux de ponçage, mais la satisfaction de réaliser d'autres variantes et varier les plaisirs .

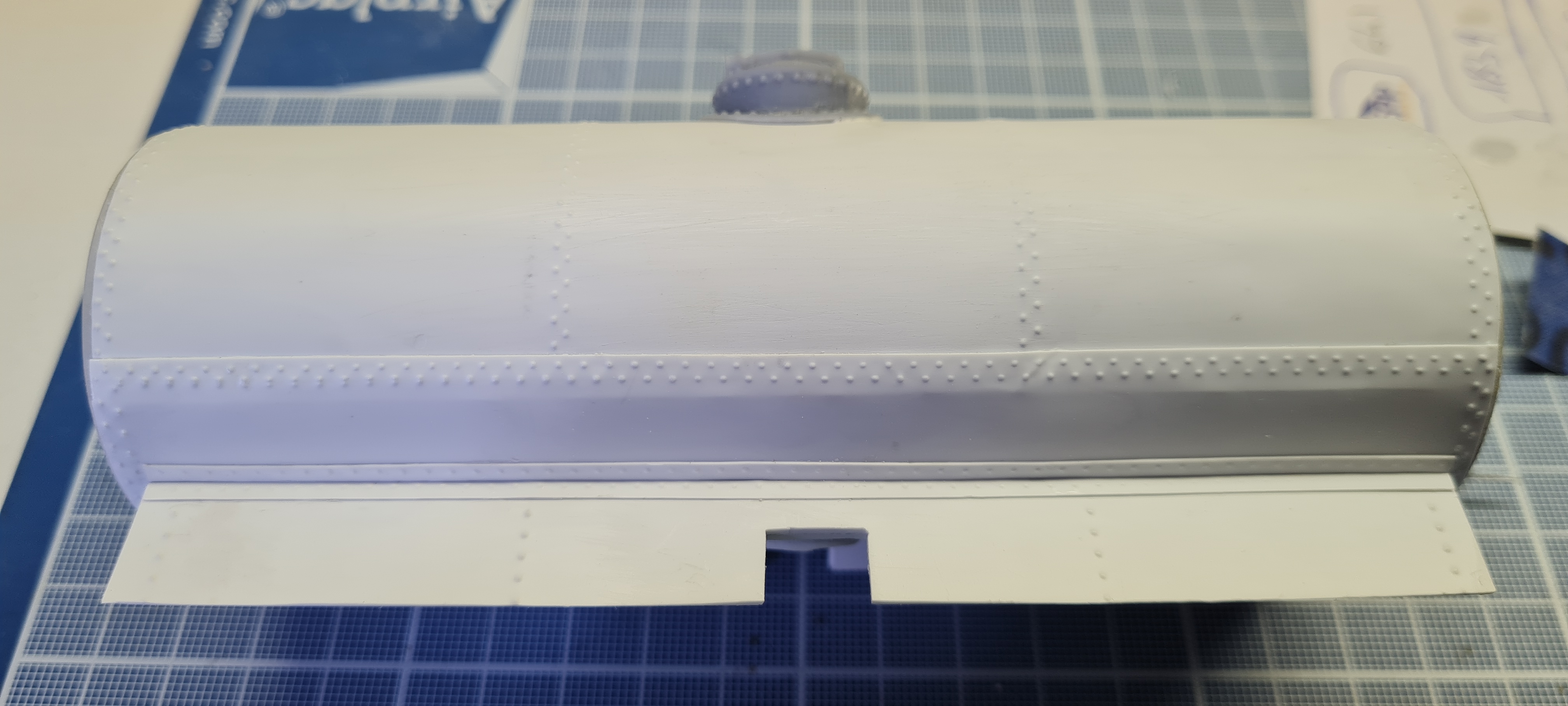

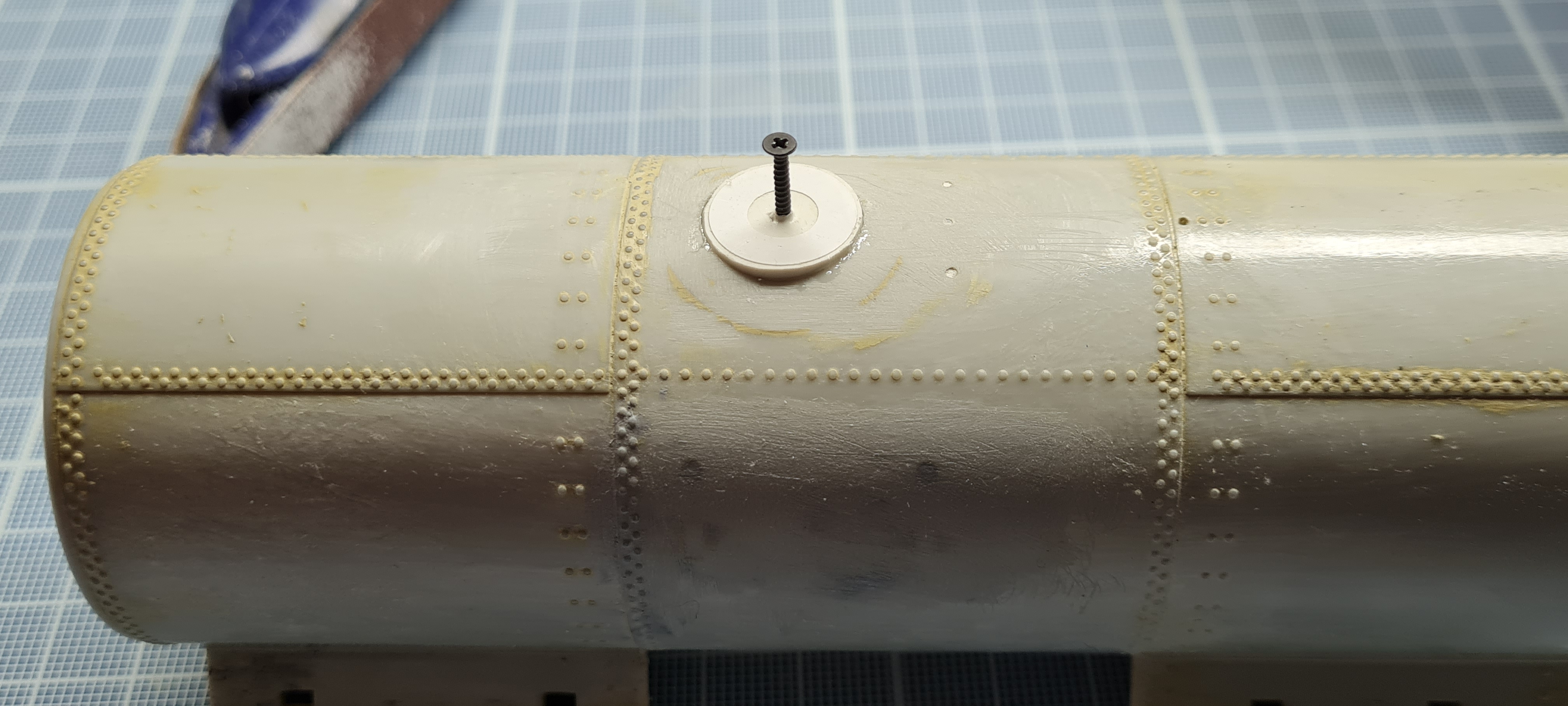

La citerne est recouverte d'un film de plasticard, plus facile pour suggérer un certain nombre de rivets.
Pas de grande difficulté à la réalisation des rivets, simplement du temps, une certaine lenteur et du silence et surtout mes lunettes.
La cornière fait 4 mm de large soit une bande de rivets à 1mm de chaque bords et un trait de lame en son centre pour le pliage.
J'en conviens elle fait un peu grosse.

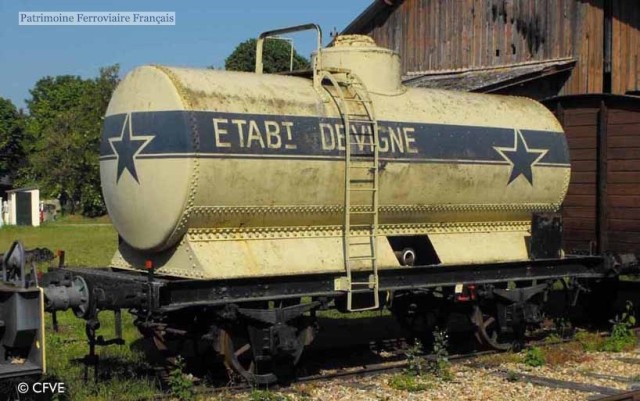

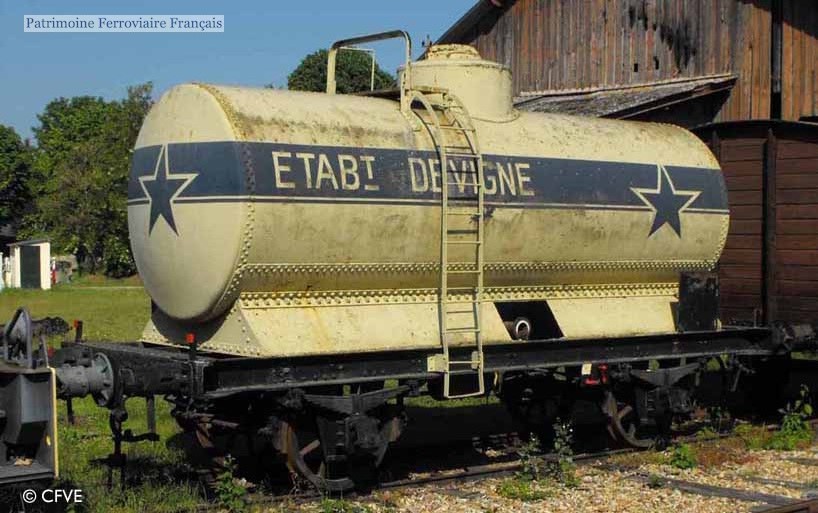

J'aimerais reproduire cette livrée alors, si l'un d'entre vous à des informations sur cette citerne OCEM conservée a priori par le Chemin de Fer la Vallée de l'Eure.
Immatriculation ? gare d'attache ?
Photo issue du site Patrimoine Ferroviaire Français
J'espère dans les prochaines semaines, plutôt mois, présenter de nouvelles peintures
Jean Marc
Avatar du membre
cdz183
Platinum
Messages : 5207
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 249 fois
A été remercié : 261 fois

Re: Citerne OSM kitbashing

Message par cdz183 »

:bravo: , Jean-Marc : ça, c'est du modélisme ! :applause1: :applause1: :applause1:
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
mimiche77
Platinum
Messages : 3164
Enregistré le : 02 juin 2008, 10:03
Localisation : France; Seine et Marne
A été remercié : 23 fois

Re: Citerne OSM kitbashing

Message par mimiche77 »

Beau travail J.M :applause1:
Avatar du membre
fabricehecquet
Platinum
Messages : 486
Enregistré le : 06 nov. 2020, 07:12
Prénom : Fabrice
Localisation : JEMAPPES-Hainaut-Belgique
A remercié : 1608 fois
A été remercié : 97 fois

Re: Citerne OSM kitbashing

Message par fabricehecquet »

Belle réalisation :bravo:
Fabrice Hecquet, CDZ 1363
REV III
Gold
Messages : 223
Enregistré le : 06 mai 2020, 13:26
A remercié : 1 fois
A été remercié : 24 fois

Re: Citerne OSM kitbashing

Message par REV III »

bete a essai a écrit : 11 juil. 2022, 22:08
J'aimerais reproduire cette livrée alors, si l'un d'entre vous à des informations sur cette citerne OCEM conservée a priori par le Chemin de Fer la Vallée de l'Eure.
Immatriculation ? gare d'attache ?
Photo issue du site Patrimoine Ferroviaire Français

J'espère dans les prochaines semaines, plutôt mois, présenter de nouvelles peintures
Jean Marc
Jean Marc, cette décoration fort sympathique est une invention du CFVE (Pacy sur Eure), elle n'a jamais existé en réalité. Si je ne me trompe pas, c'est le nom d'un de leur adhérent.
Je leur avais proposé des décorations réalistes pour décorer leurs citernes mais ils ont préférés l'option de décorations fantaisistes ceci afin d'éviter le risque d'avoir des problèmes avec les marques qu'ils auraient apposées sur les wagons pour contrefaçon et utilisation de la marque sans autorisation.
On n'est jamais trop prudent dans ce domaine...
Après rien n’empêche de la reproduire sur un modèle réduit, elle est très dans l'époque.

Bonne idée et de plus originale que ces modification dictées par des problèmes de peinture.
Je n'avais pas osé faire "sauter" les rivets mais cela rend bien, un jour...surtout vu le nombre de dômes désormais proposés.

Bonne continuation.

Roger
Atxuria64
Platinum
Messages : 590
Enregistré le : 01 oct. 2018, 18:29
Localisation : Biarritz
A été remercié : 62 fois

Re: Citerne OSM kitbashing

Message par Atxuria64 »

Je confirme avoir décapé sans aucun dégât une voiture prussienne Hehl avec du produit Decapfour. Il faut asperger le modèle avec le produit puis l’enfermer dans un sac plastique style congélation pendant 24 heures. Rincer abondamment et c’est fait. Attention ce produit est toxique. Évitez de le respirer, de le laisser en contact avec la peau ou pire les yeux.
Dès que je remets la main sur la caisse de la voiture j’en poste une photo.
René
bete a essai
Expert
Messages : 152
Enregistré le : 23 févr. 2021, 22:15
Prénom : Jean-Marc
Localisation : Val de Marne
A remercié : 3 fois
A été remercié : 26 fois

Re: Citerne OSM kitbashing

Message par bete a essai »

bonjour à Tous

merci aux premiers intervenants pour vos encouragements.

merci Roger ( REV III ) pour cette information concernant le citerne DEVIGNE.
effectivement cette déco est intéressante malgré sa fantaisie et très dans l'air du temps de l'époque.
à réfléchir ?

René ( Atxuria64 ) une citerne est dans le four depuis plus de 12h, mais l'espoir est faible sur la peinture OSM.

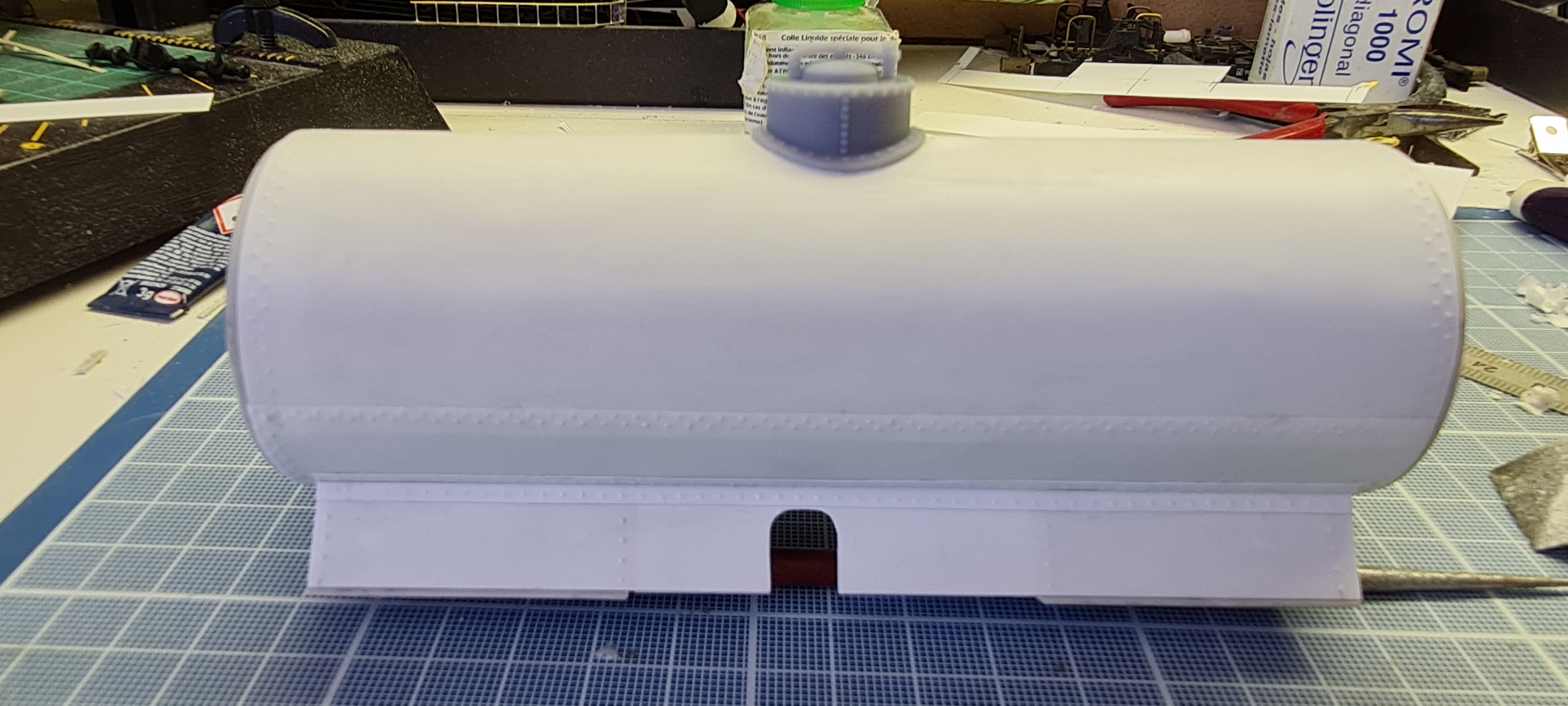

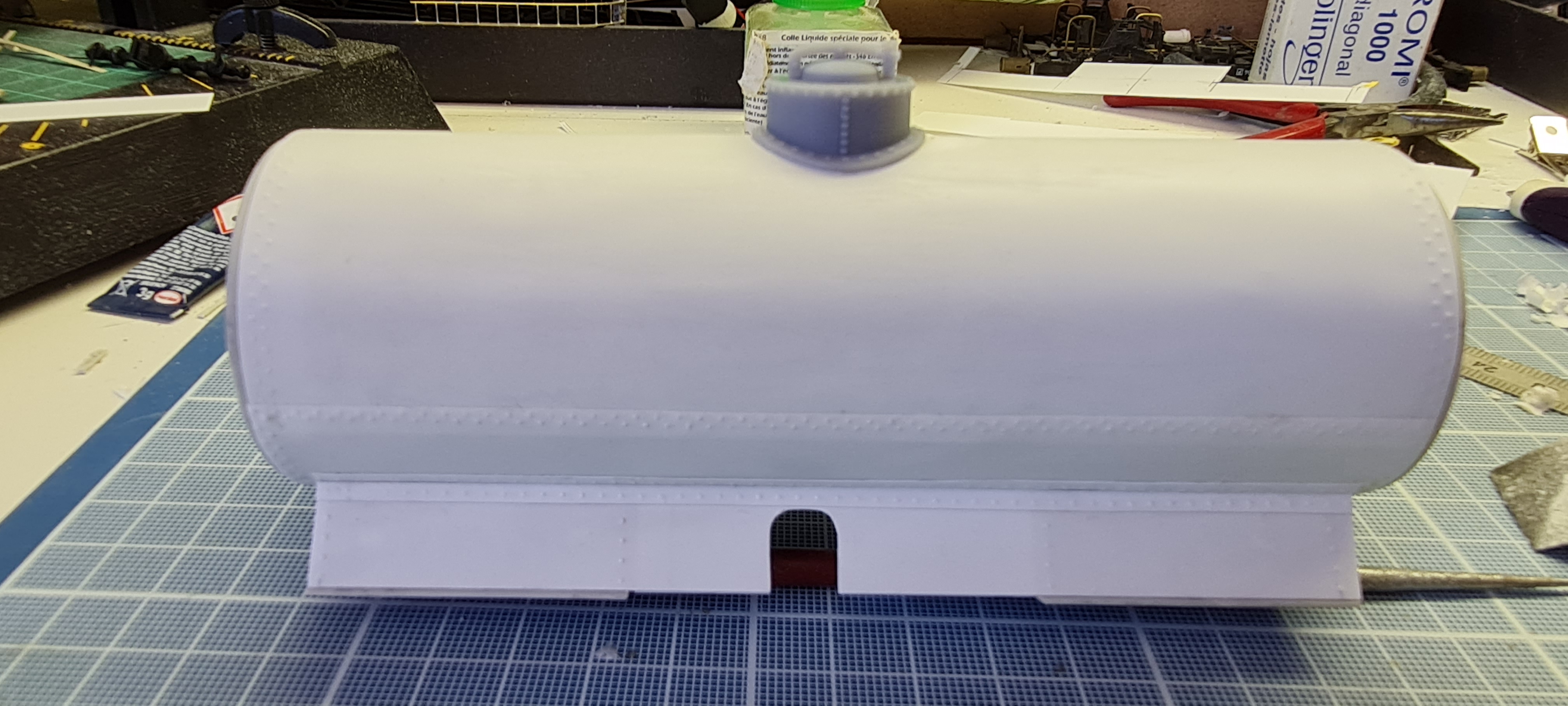

voila donc terminée cette citerne qui avait été extrêmement détériorée lors du décapage.
comme la précédente un bandeau horizontal est placé sur le bas de la citerne et marquant sa différence avec la précédente, des rivets sont réalisés aux 2/3 de la citerne, ainsi que l'ouverture de la vidange diffère, cette dernière déplacée au centre et un dôme plus court.
elle est donc revêtue avec fierté de sa nouvelle enveloppe de plasticard et n'aura pas à rougir le jour ou elle pourra circulée.
j'avoue que celle ci m'a donné quelques difficultés, ratée une première fois il a fallut arraché toute la feuille de plasticard collée avec de la cyanoacrylate, nettoyer les résidus de colle et tout re-poncer.
le film d'Evergreen étant tellement fin qu'une idée mais venue subitement au travail en utilisant un de mes outils réguliers.

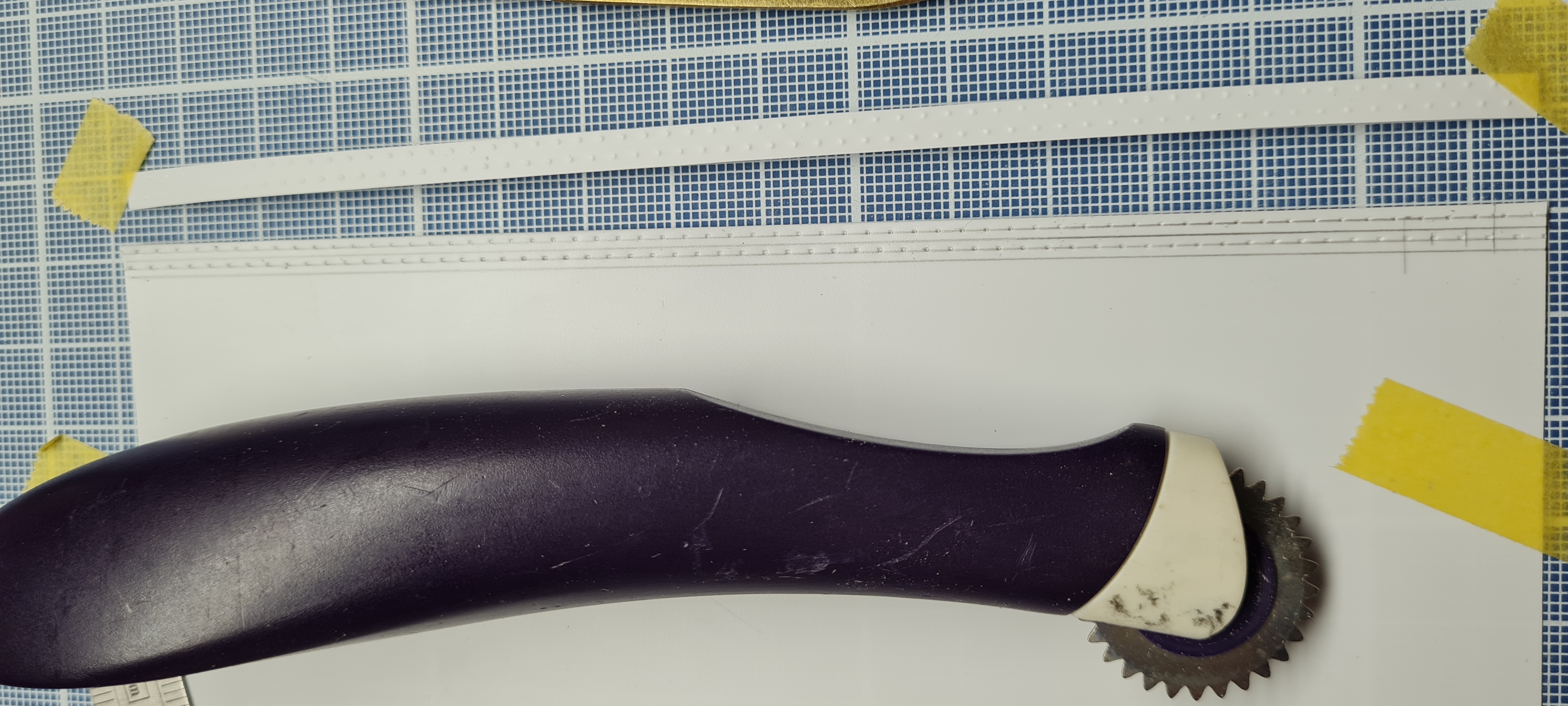

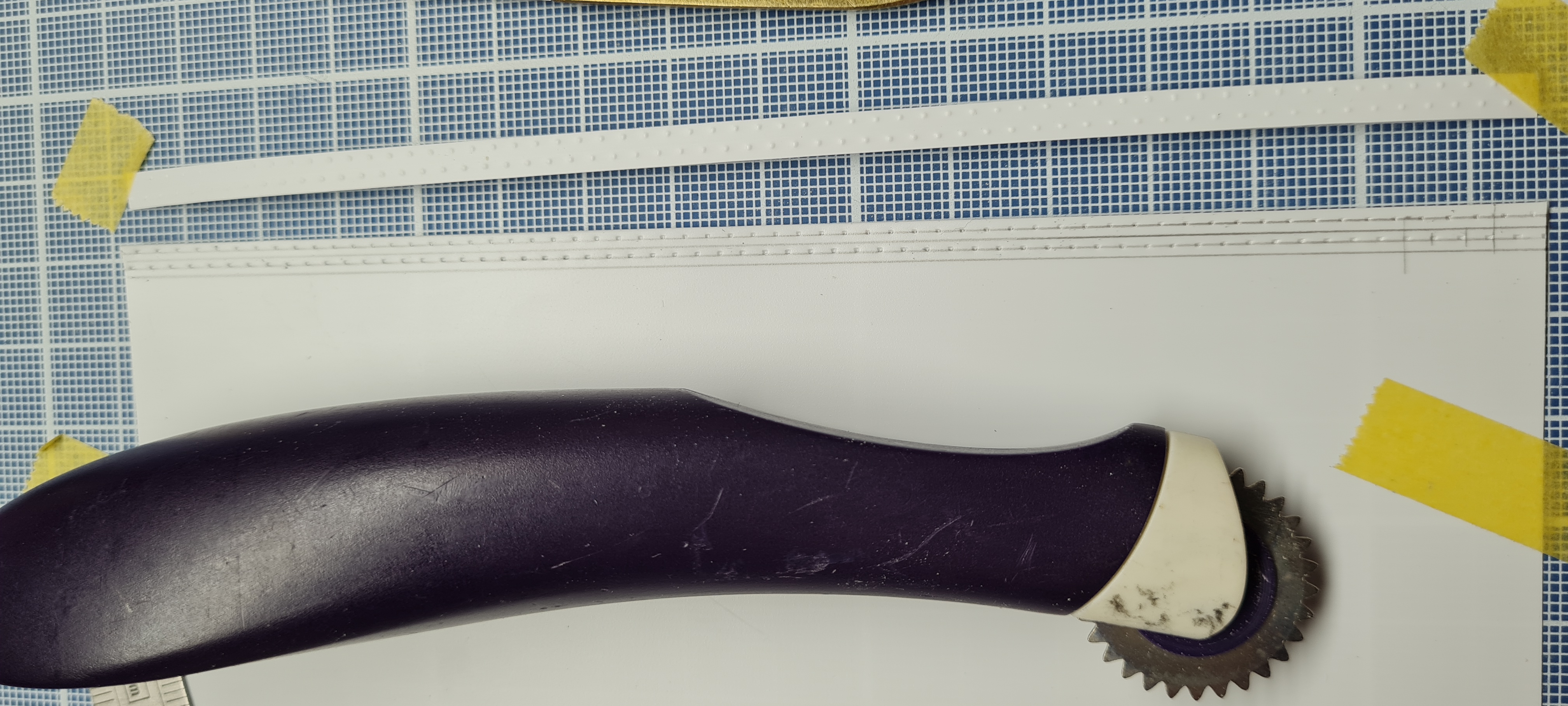

les rivets sont donc réalisés avec une roulette de modéliste ou plus communément de patronnier.
comme dit précédemment cette réparation presque imposée provoque d'autres envies de modifications de ces wagons OSM.
mais tout ceci serait presque impossible pour un petit modéliste de mon niveau sans les pièces détachées d'HAXO MODELES.
oui, un peu de pub et je ne suis pas rémunéré, alors je vous en prie pas de procès d'intentions sur le catalogue HM, dit et re-dit et c'est laçant.
ces deux citernes vont pouvoir recevoir maintenant une couche d'apprêt en attendant la robe finale.
j'attends tout prochainement de nouvelles citernes pour les modifier en citernes à vin ou spiritueux.
des idées et des couleurs fusent dans ma ptite tête, l'utilisation de l'aérographe pour ces décorations ne m'affole pas, par contre les marquages tels immat et gare d'attache, là c'est plus inquiétant....
j'espère donc partager avec vous ce travail

bon pti train à Tous
Jean Marc
Avatar du membre
cdz183
Platinum
Messages : 5207
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 249 fois
A été remercié : 261 fois

Re: Citerne OSM kitbashing

Message par cdz183 »

bete a essai a écrit : 14 juil. 2022, 12:59 ... elle est donc revêtue avec fierté de sa nouvelle enveloppe de plasticard et n'aura pas à rougir le jour ou elle pourra circuler.
j'avoue que celle ci m'a donné quelques difficultés, ratée une première fois il a fallut arracher toute la feuille de plasticard collée avec de la cyanoacrylate, nettoyer les résidus de colle et tout re-poncer.
Et encore, la cyano n'attaque pas la feuille de plasticarte de 0,13 mm en la faisant fondre comme la MEK ou similaire : c'est la raison pour laquelle, pour la citerne TP MiMo, j'avais utilisé de la colle en bombe qu'on peut pulvériser uniformément en quelques secondes et qui n'attaque pas non plus le polystyrène ...
Beau boulot en tout cas et félicitations !
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Avatar du membre
cdz183
Platinum
Messages : 5207
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 249 fois
A été remercié : 261 fois

Re: Citerne OSM kitbashing

Message par cdz183 »

Un petit conseil, si je puis me permettre, n'hésite pas à amincir au 600 la portion de tôle plastique qui sera recouverte par la suivante, comme décrit ici , afin d'éviter une surépaisseur visible

20220714_094242 (2).jpg
20220714_094242 (2).jpg (31.54 Kio) Vu 668 fois
