Merci @JMD et @PIERRE, merci pour ces photos ! On va dire que ce sera une gare d'une agglomération moyenne, 5 portes, c'est juste que l'agglomération en question est hors du diorama

Concernant l'aiguille pour accéder au faisceau marchandises, on va dire qu'elle est située de l'autre côté des quais, hors du diorama aussi !

Concernant le quai, je me posais justement la question, est-ce que je le mets au bord avant du diorama, ou entre les 2 voies ? (Je sais que dans la petite gare d'Obernai dans ma région, le quai est entre les 2 voies, mais est-ce que ça se pratiquait dans le PLM ? Et qu'est ce qui sera le plus esthétique ?)

Pas trop pousser quand même sur le fumigène. Pour avoir conduit (en touristique) deux spécimens (X3835 et X3814), pourtant pas tout jeunes puisque de la toute première tranche, ça ne fume pas tant que ça ; surtout une fois lancé.

Pour la gare PLM si tu peux te contenter d'une 3 portes, Bois Modélisme en propose une, assez bien réussie dans sa nouvelle mouture.

Bienvenue dans le monde enchanté du Zéro.

ça marche merci pour l'info concernant la fumée ! On va dire que ça ne sera pas la priorité d'attaquer cette modification, il y a le temps d'y réfléchir, je regarderai quelques vidéos de circulations réelles pour me rendre compte !

J'ai vu les productions de Bois Modélisme, c'est de très bonne qualité, j'en ai déjà acheté en N, mais là, j'ai comme une envie de vraiment faire moi même, le réseau étant très modeste, je le considère comme faisant partie de la réalisation !

Bonjour Sierramike
c'est sûr, l'outillage dont tu disposes pour tes découpes te facilitera le travail. J'en suis toujours à l'égoïne, la rappe et la lime.

Quand au choix de la gare, la réponse de Pierre est bonne.
Mais aujourd'hui, beaucoup de lignes secondaires, suite à une baisse du nombre de voyageurs, ont vu le trafic diminuer considérablement. les infrastructures sont toujours présentes, donc à mon avis, la gare que tu projetterais de réaliser ne me paraît pas délirante. La photo de Pierre en témoigne.
Et puis fais toi plaisir.
JC GERBER

Ah j'aime beaucoup cette phrase !
L'outillage, c'est mon côté technophile/gadgetophile qui ressort ! D'ailleurs, je suis allé voir ton site (dans ta signature), j'ai vu plein de jolies choses, en particulier l'idée de la chapelle sur le monticule qui surplombe le tunnel, ça me plait beaucoup, je vais probablement m'en inspirer et trouver un modèle de chapelle provençale à reproduire !

[pelican]

Une petite remarque : essaye de déplacer l'aiguillage sur le deuxième module, pour agrandir les voies en gare !
Tu pourras accueillir de plus longs convois ...

[stratus]

... alors je compte faire la structure en MDF 3mm ...

Pour du Zéro c'est plutôt du 6 mm qui convient, sinon les épaisseurs de mûrs paraîtront bien faibles ; erreur de Bois Modélisme dans sa première version qui a, heureusement, corrigé dans sa seconde mouture.

Ci-joint : production personnelle en découpe laser (sous traitée) avec des cloisons extérieur en MDF de 3 mm X 2 épaisseurs.

[sierramike]

Une petite remarque : essaye de déplacer l'aiguillage sur le deuxième module, pour agrandir les voies en gare !
Tu pourras accueillir de plus longs convois ...

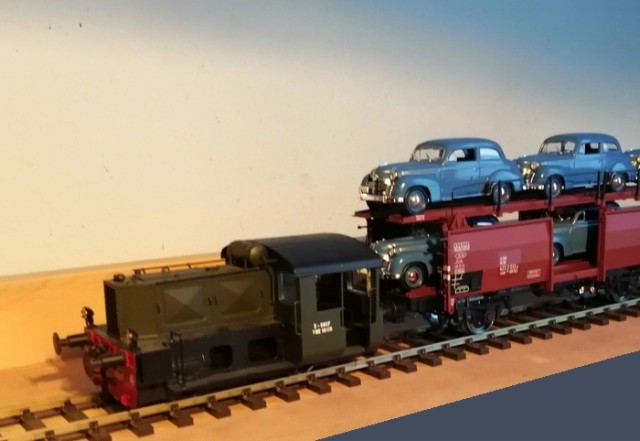

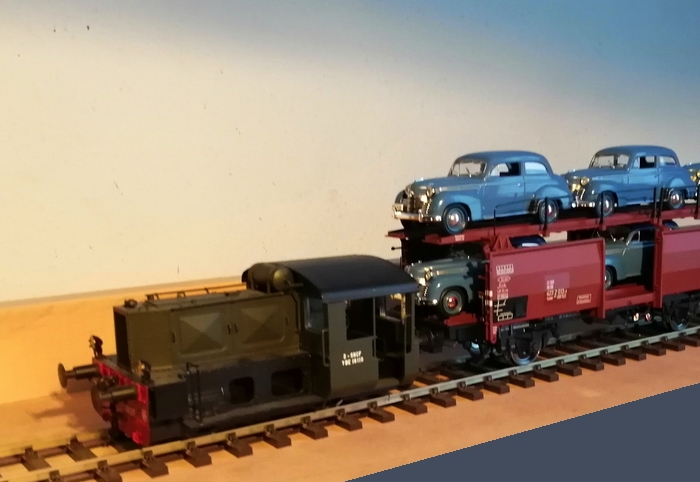

kof opel.jpg

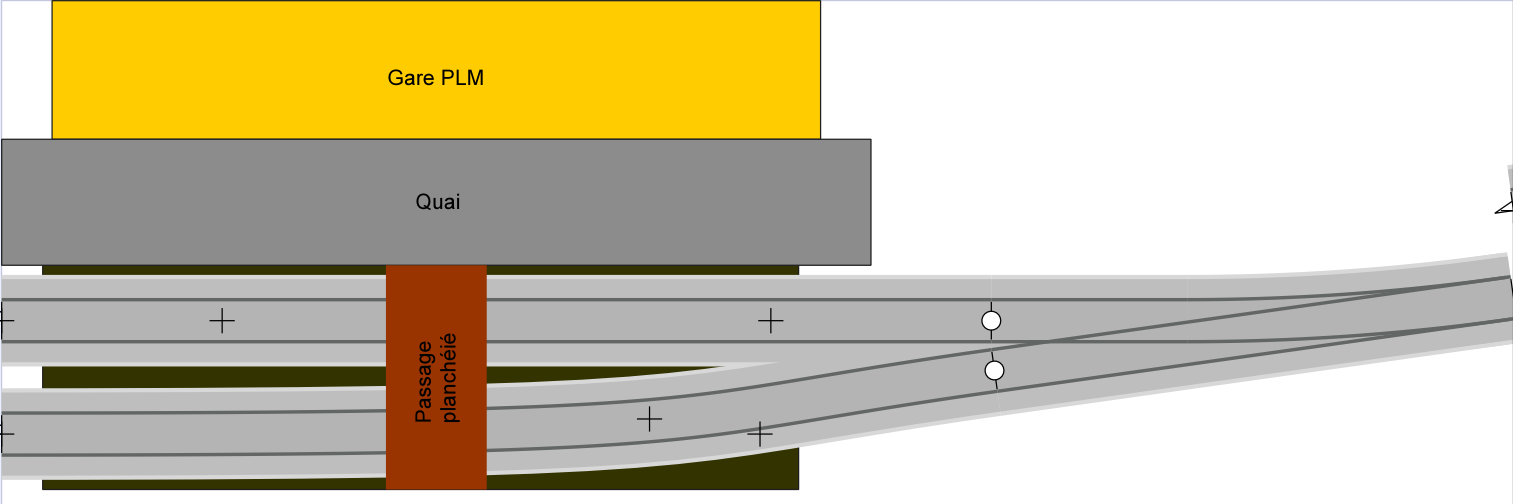

J'ai fait une petite simulation, mais je trouve qu'il me reste trop peu de "pleine voie" pour rouler, alors je me dis que je vais rester sur cette longueur à quai, en revanche, ta remarque m'a quand même interpellé, et je me suis dit que je pourrais simplement faire aller les 2 voies à quai bien jusqu'au bord gauche du module, comme ça, si un jour futur, l'envie d'étendre le réseau pour des convois plus long me prenait, il me suffirait de créer un nouveau module à mettre à gauche pour prolonger les voies à quai. C'est pas une bonne idée ?

... alors je compte faire la structure en MDF 3mm ...

Pour du Zéro c'est plutôt du 6 mm qui convient, sinon les épaisseurs de mûrs paraîtront bien faibles ; erreur de Bois Modélisme dans sa première version qui a, heureusement, corrigé dans sa seconde mouture.

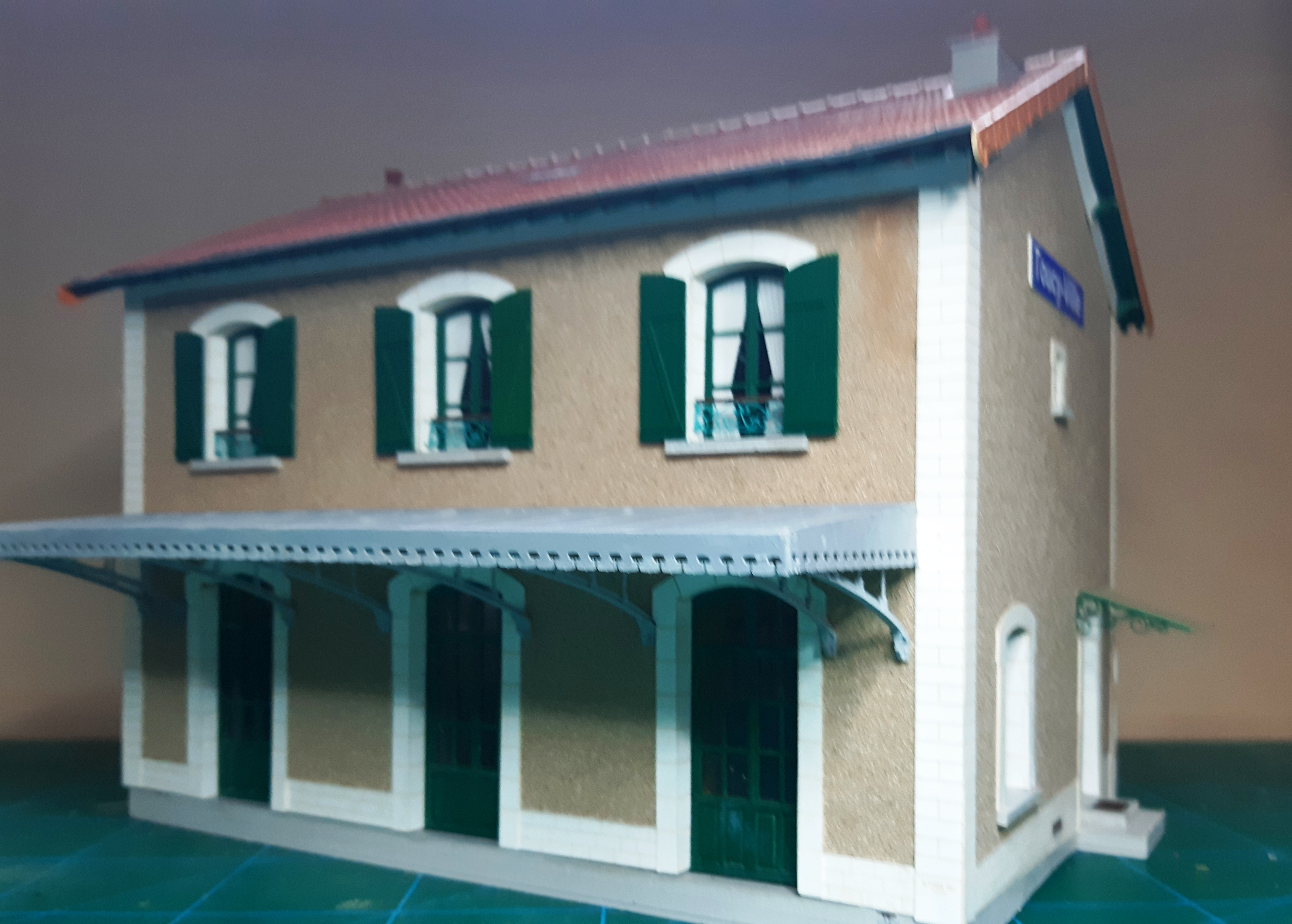

Ci-joint : production personnelle en découpe laser (sous traitée) avec des cloisons extérieur en MDF de 3 mm X 2 épaisseurs.

La gare terminée vue de 3 quarts.jpg

Merci pour cette remarque, je me posais la question justement, je ferai comme toi, 2 épaisseurs de 3mm, car autant le MDF 3mm se coupe hyper facilement au laser, autant le 6mm est une vraie galère à passer avec ma machine (j'ai une Neje 2 Max avec la tête E40).

Edit : j'ai oublié une remarque importante, elle est magnifique ta gare

[pelican]

...

J''ai fait une petite simulation, mais je trouve qu'il me reste trop peu de "pleine voie" pour rouler, alors je me dis que je vais rester sur cette longueur à quai, en revanche, ta remarque m'a quand même interpellé, et je me suis dit que je pourrais simplement faire aller les 2 voies à quai bien jusqu'au bord gauche du module, comme ça, si un jour futur, l'envie d'étendre le réseau pour des convois plus long me prenait, il me suffirait de créer un nouveau module à mettre à gauche pour prolonger les voies à quai. C'est pas une bonne idée ?

...

C'est

[stratus]

... je ferai comme toi, 2 épaisseurs de 3mm, car autant le MDF 3mm se coupe hyper facilement au laser, autant le 6mm est une vraie galère à passer avec ma machine (j'ai une Neje 2 Max avec la tête E40).

Et, cherry on the cake, cela permet de faire, dans une seule des 2 épaisseurs, des mortaises qui restent invisibles de l'extérieur. Ces mortaises m'ont permis de positionner et fixer de façon précise planchers et cloisons.

Edit : j'ai oublié une remarque importante, elle est magnifique ta gare

Merci pour ton appréciation.

[sierramike]

Et, cherry on the cake, cela permet de faire, dans une seule des 2 épaisseurs, des mortaises qui restent invisibles de l'extérieur. Ces mortaises m'ont permis de positionner et fixer de façon précise planchers et cloisons.

Ah très bien vu, moi qui fais toutes mes créations avec des systèmes de tenons/mortaises, c'est un argument imparable !

Pour en revenir au plan de voies, ne dit-on pas que tout commence par une bonne planification ?

Je me rends compte que l'échelle zéro m'oblige à repenser totalement mes habitudes dimensionnelles, c'est vraiment grand !

En prenant les plans du BV 5 portes, j'arrive à l'échelle à une demi-profondeur de 110mm.

En glânant des informations ici ou là je suis tombé sur un excellent article de RMF : Comment faire un quai voyageurs ancien avec passage planchéié. Les informations sont en N et en H0, ça tombe bien, le zéro c'est exactement le double du H0. J'ai donc découvert que la largeur du quai au niveau du BV devait faire au minimum 52mm (en H0). J'ai tracé un quai de 100mm sur mon plan. Puis j'ai défini un entraxe de voies de 90mm pour les 2 voies de la gare. J'ai extrapolé par rapport à cet article que l'écartement entre les quais devait être de 89mm (en H0), j'ai donc tracé un fond de 178mm sous les deux voies que j'y ai centrées.

Et je m'aperçois que même en ayant augmenté la profondeur de mon réseau à 40cm, il me reste à peine 12mm sur le devant pour implanter le second quai

Vous qui avez l'habitude de cette échelle, est-ce que je suis complètement ric-rac pour passer deux voies sur mes 40cm ou est-ce qu'on peut compresser certaines dimensions ?


Autre petite question en passant, en voyant ce petit reportage sur la chaîne Aiguillages, l'auteur explique avoir trouvé ses éclisses réalistes auprès du "club proto", or d'après mes recherches le club proto est spécialisé dans l'échelle H0. Est-ce que quelqu'un connait ces éclisses et où se les procurer ? Est-ce qu'il s'agit d'un club proto à l'échelle zéro qui aurait disparu ? Je suis preneur de toute info !

C'est à 6min18 :

[JMD]

Pour la largeur des quais, ce n'est hélas plus un sujet pour moi.
Pour les éclisses, regarde chez DECAPOD, tu devrais trouver.

[sierramike]

Merci, effectivement ils ont des éclisses pour code 125, je pense que ça devrait aller !

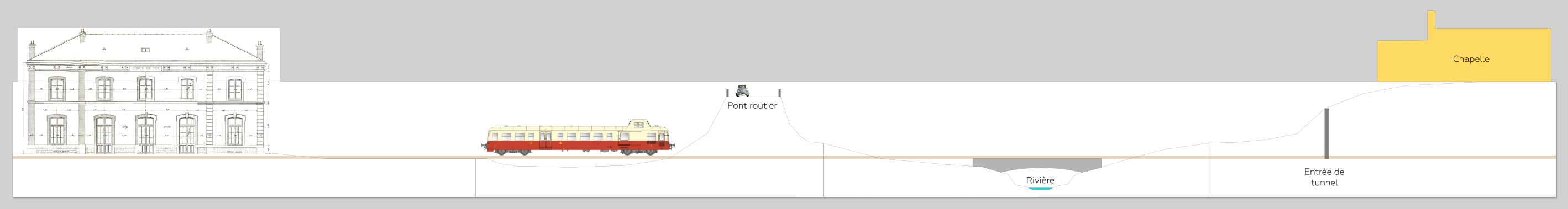

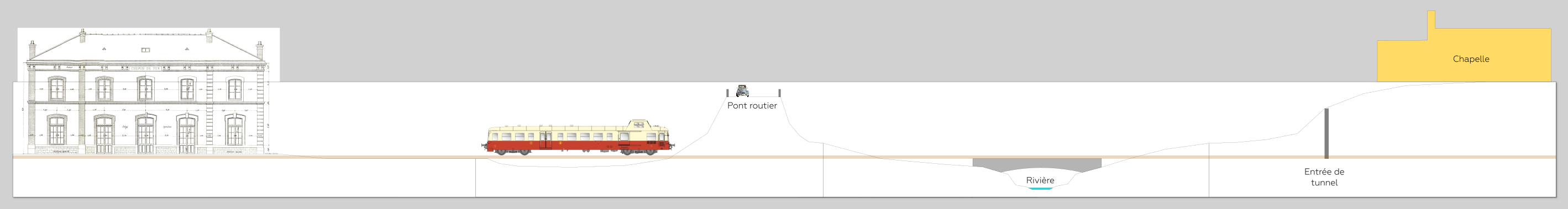

Un peu motivé, j'ai fait une petite simulation "vue de face" dans Inkscape, à partir de laquelle je dessinerai les pièces de la structure des modules à découper au laser. J'ai ajouté le 4ème module optionnel dont je parlais.

De gauche à droite, les modules mesurent 1m20, 0m90, 1m, 0m90, pour un total de 4m.

Le module "Rivière" doit pouvoir être retiré et le décor doit correspondre aux interfaces pour pouvoir être utilisé en mode 3 mètres.

Ca devrait rompre un peu la monotonie de la platitude de la voie !

[pelican]

Mes modules ne font que 45 cm, et la gare est nettement moins imposante : 10 cm de large sur 24 cm de long
Mes quais feront 5 cm de large, ce qui fait ± 2 m en réalité, c'est acceptable pour ma gare !
J'ai aussi ± 9 cm entre les voies ...
Bon courage pour la suite !

Edit : j'ai 6 cm entre les rails !!! pas 9 ! mon clavier a fourché ...
