Locotracteur LIMA en version FRET

[mimiche77]

Beau travail !

[Jean-Luc92]

Bonjour
C'est le moment de poser le décor intérieur. Ca sera en carton découpé.

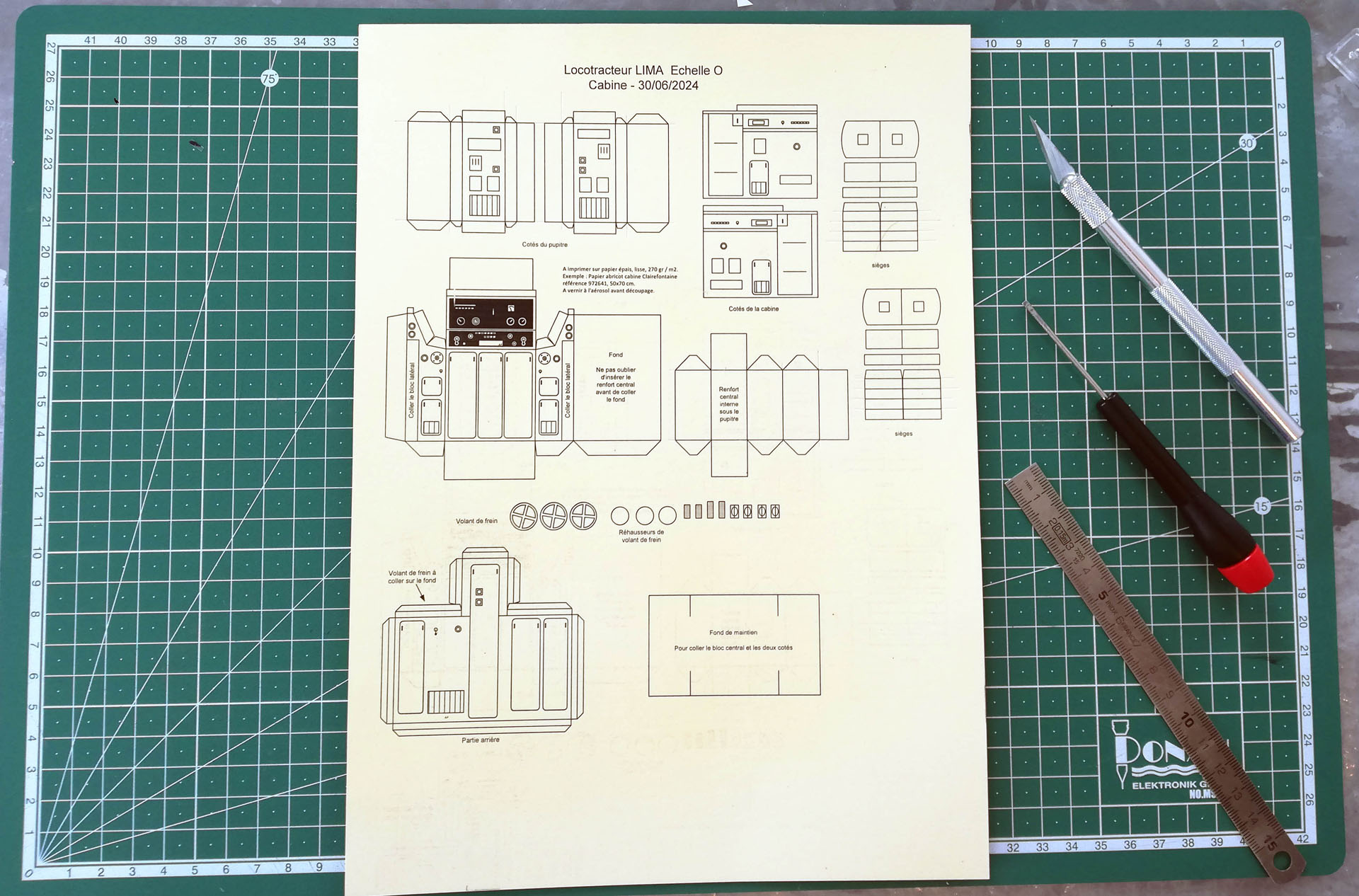

J'imprime le fichier .pdf sur une feuille de papier Clairefontaine couleur, épais et lisse. L'impression laser est plus nette sur du papier lisse. C'est une feuille 50x70 cm découpée en feuille A4.
Configurer l'imprimante pour avoir une impression bien foncée des fonds noirs.

Passer du vernis aérosol sur la feuille imprimée, ce qui évitera aux dessins de s'effacer lors des manipulations.

.

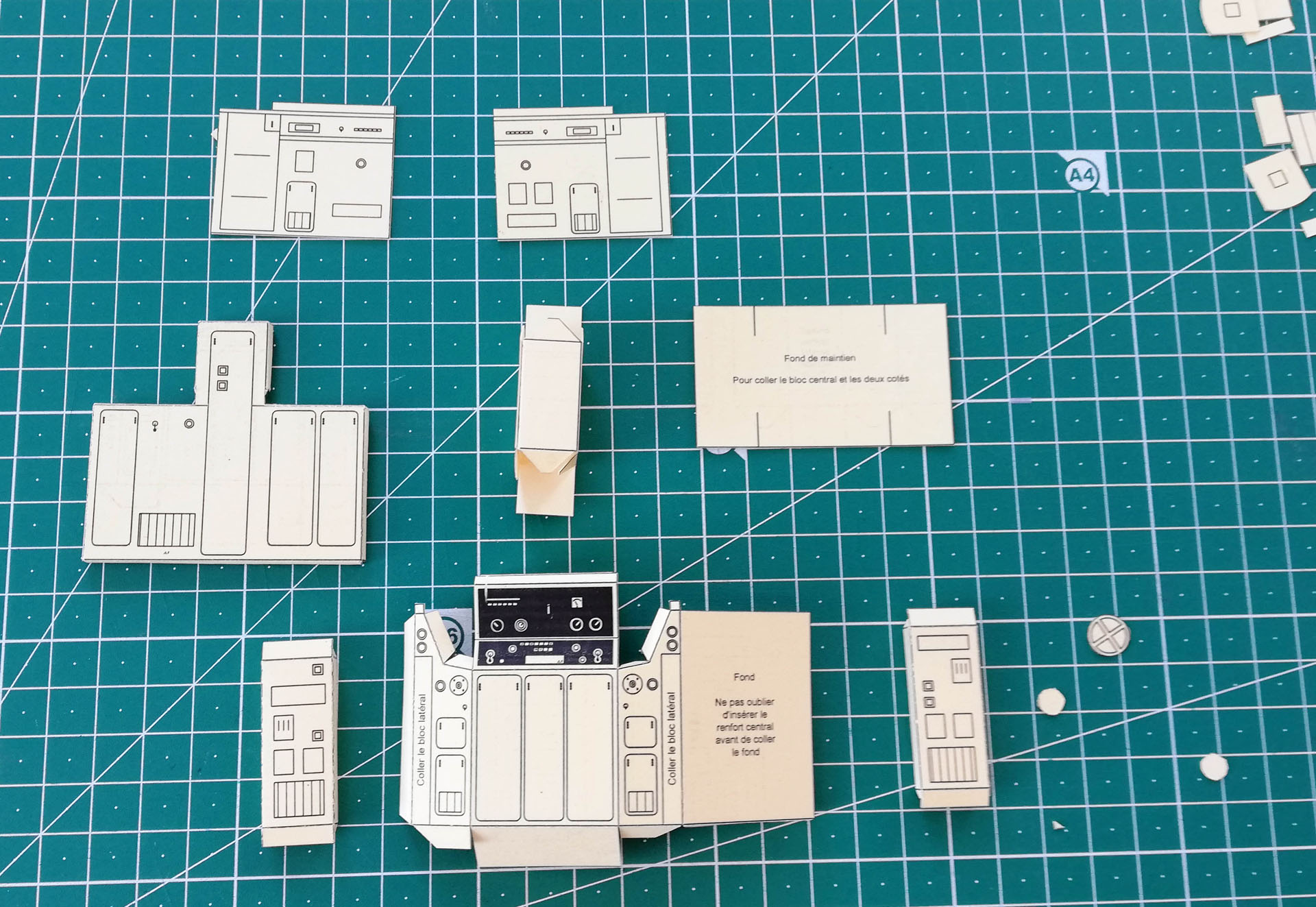

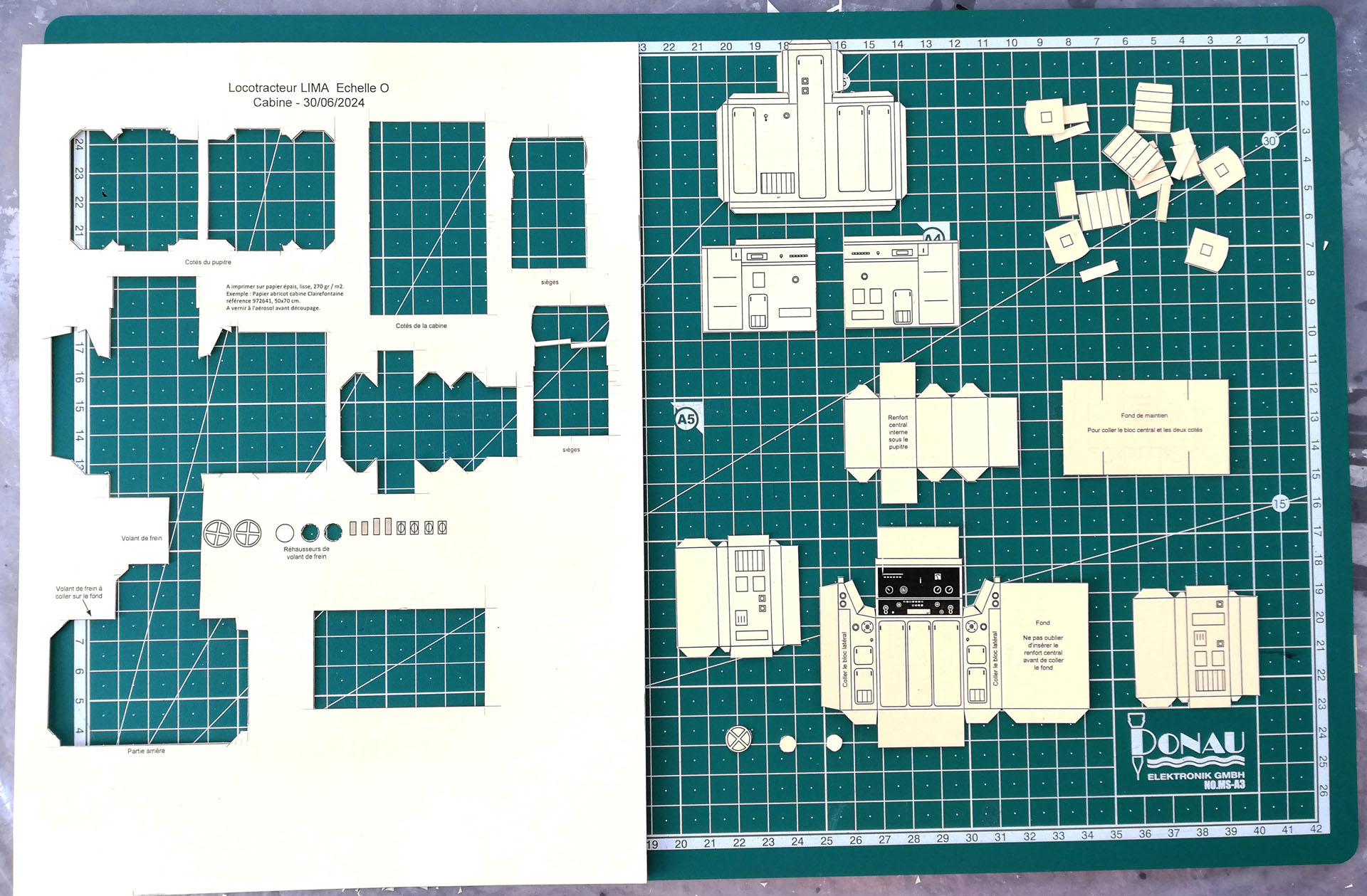

Marquer tous les plis, et ensuite découper les pièces.
Si la découpe vous parait subtile, imprimer un brouillon sur du papier blanc pour faire un essai de montage.
Plier le papier sur les traits de pliage.

.

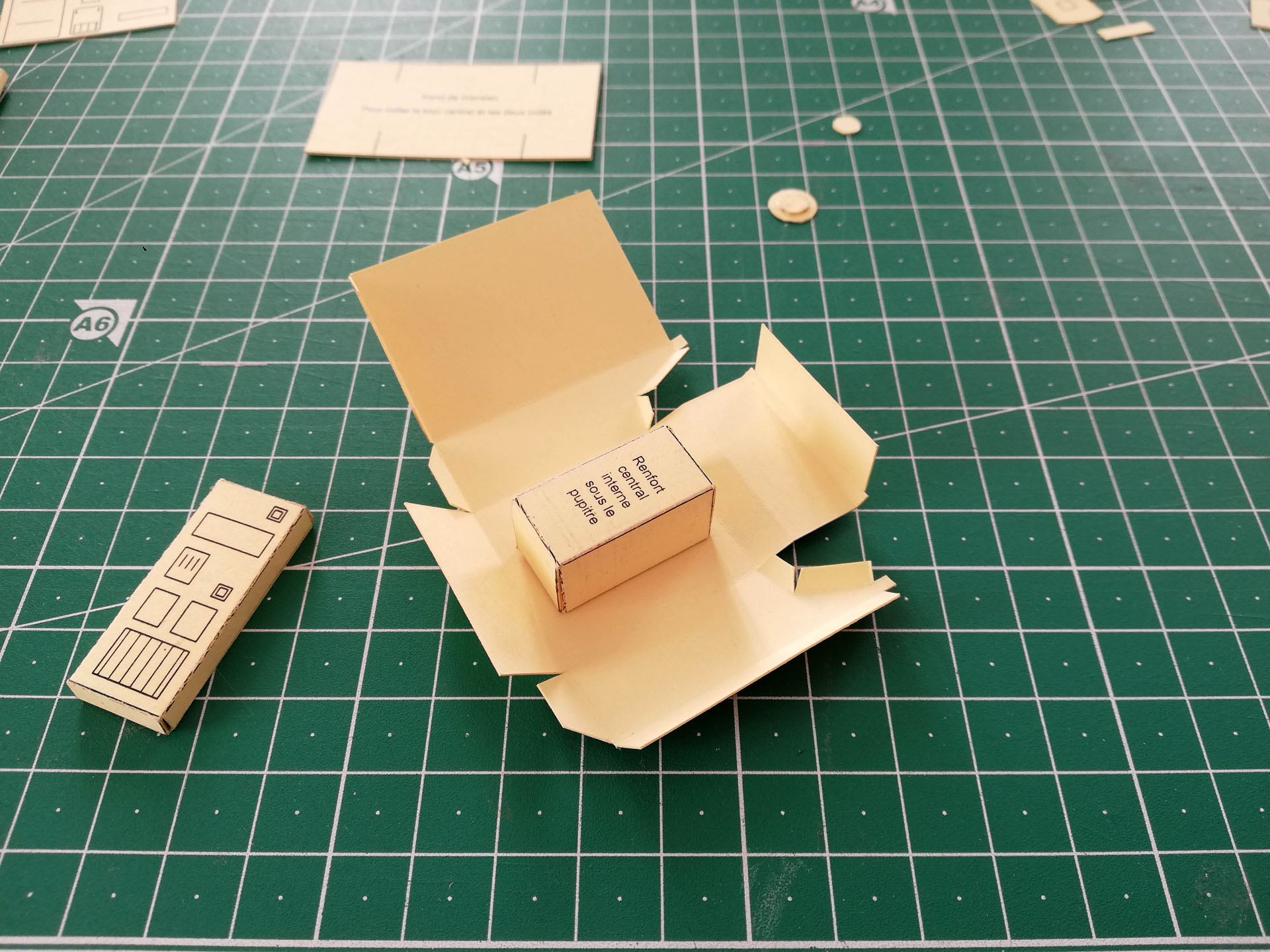

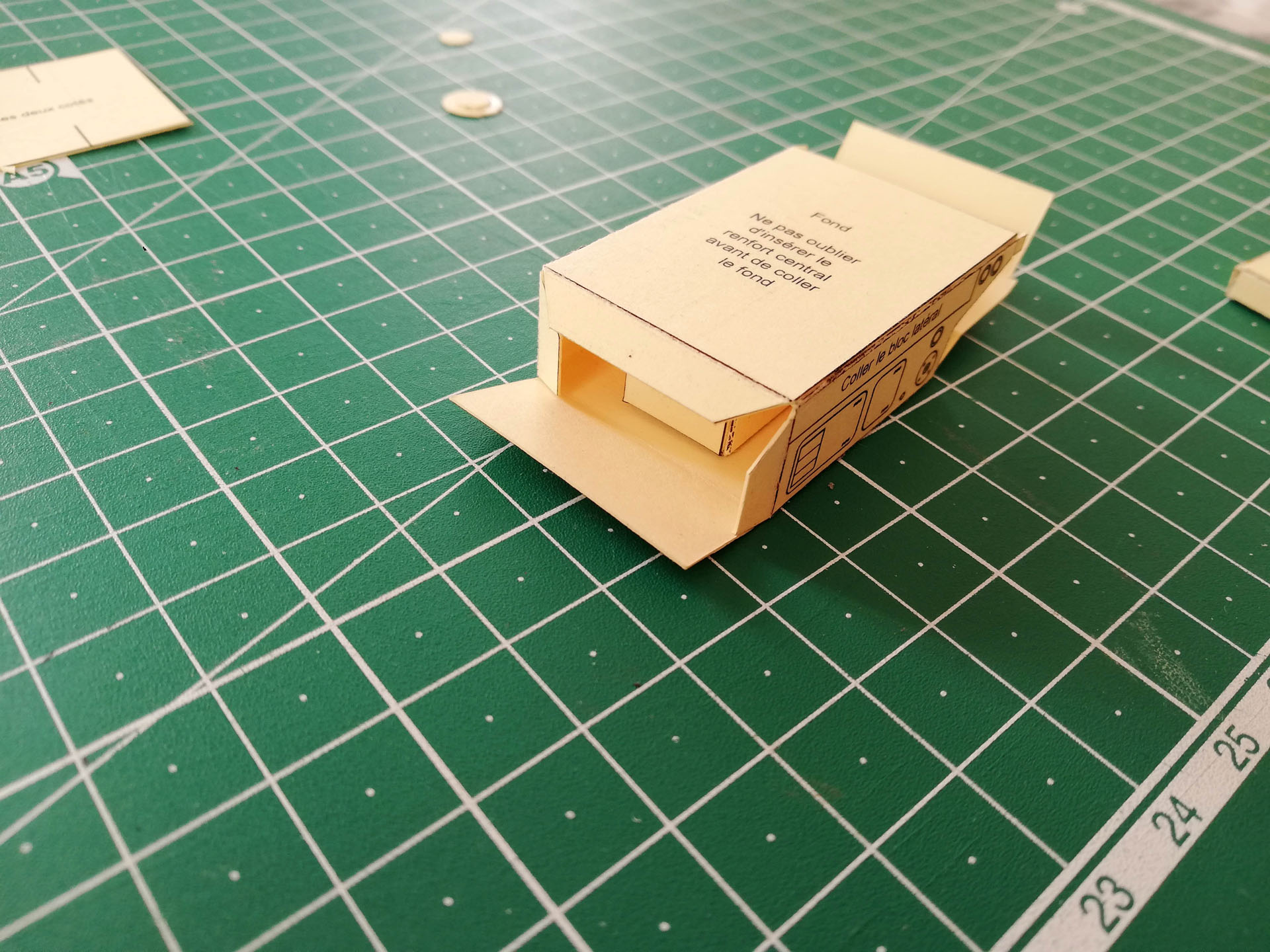

Commencer par assembler séparément le parallélépipède rectangle interne au pupitre central.
Le coller au dos du pupitre. J'ai utilisé de la colle néoprène transparente.
Refermer le pupitre en collant le fond sur le parallélépipède rectangle et aussi sur le bord du pupitre.

...

[Jean-Luc92]

.

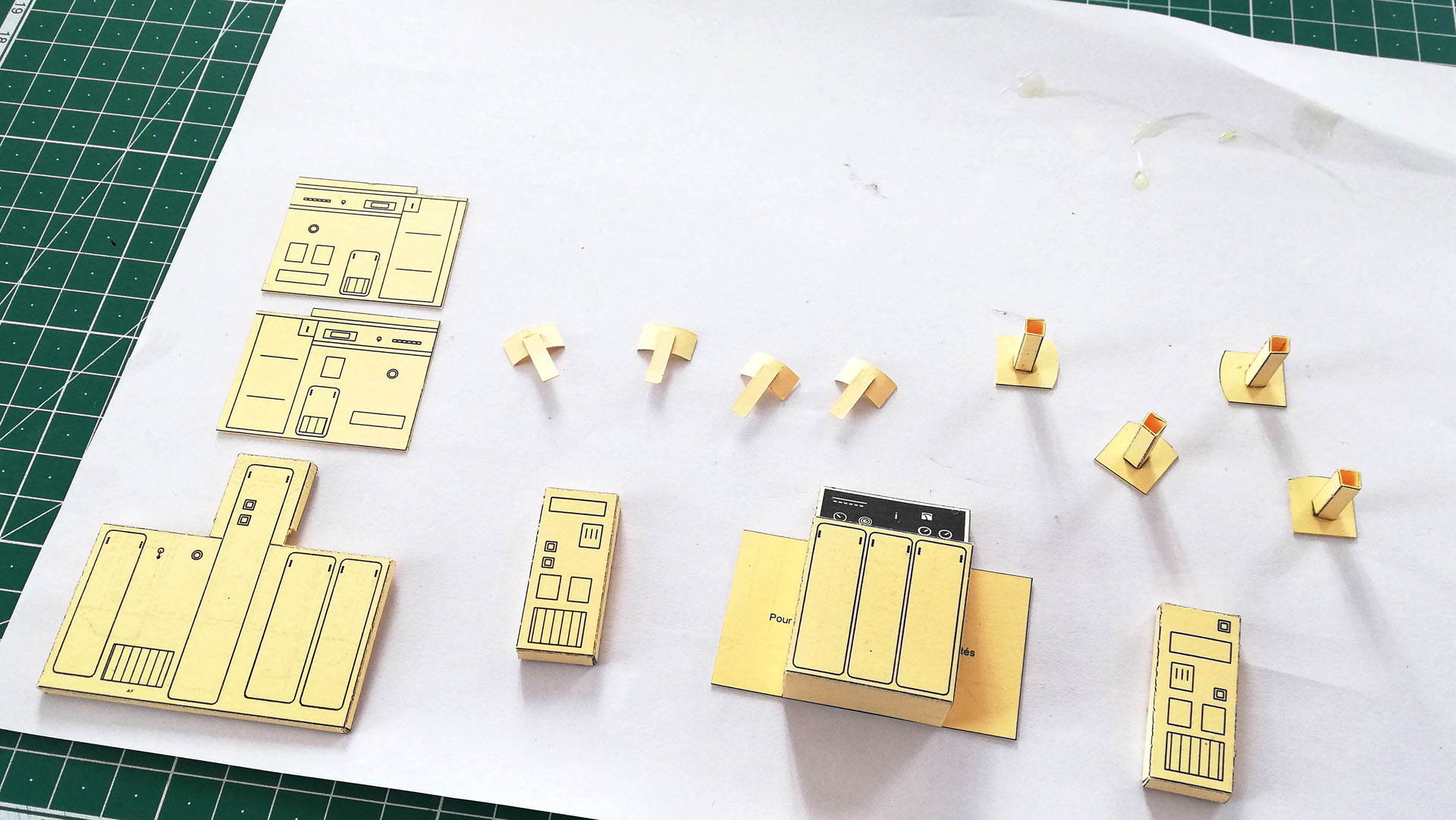

Assembler le pupitre central en totalité.
Assembler séparément les deux parallélépipèdes rectangles situés sur les cotés du pupitre.
Coller le pupitre sur le fond, et coller ensuite les deux cotés.

.

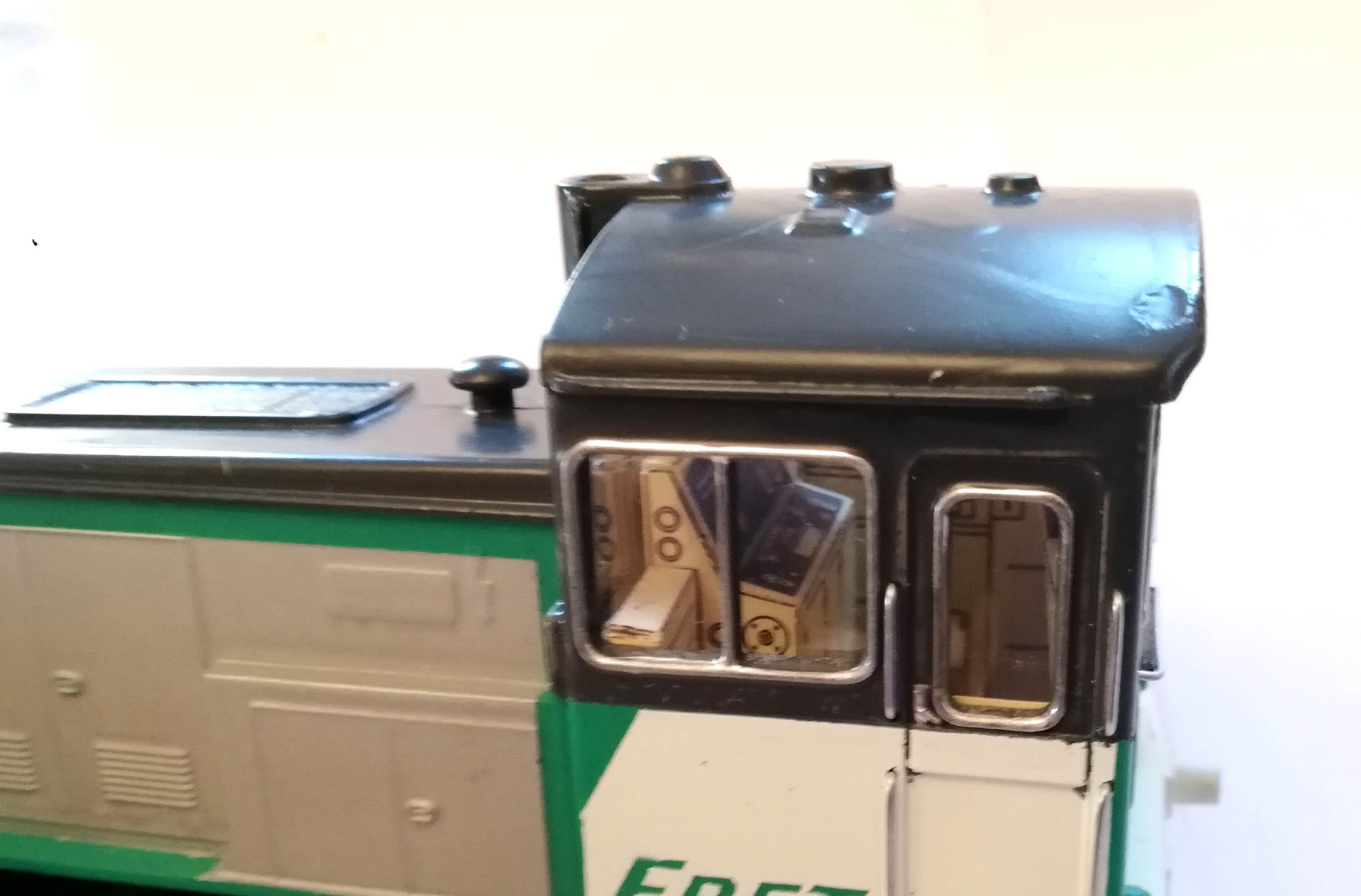

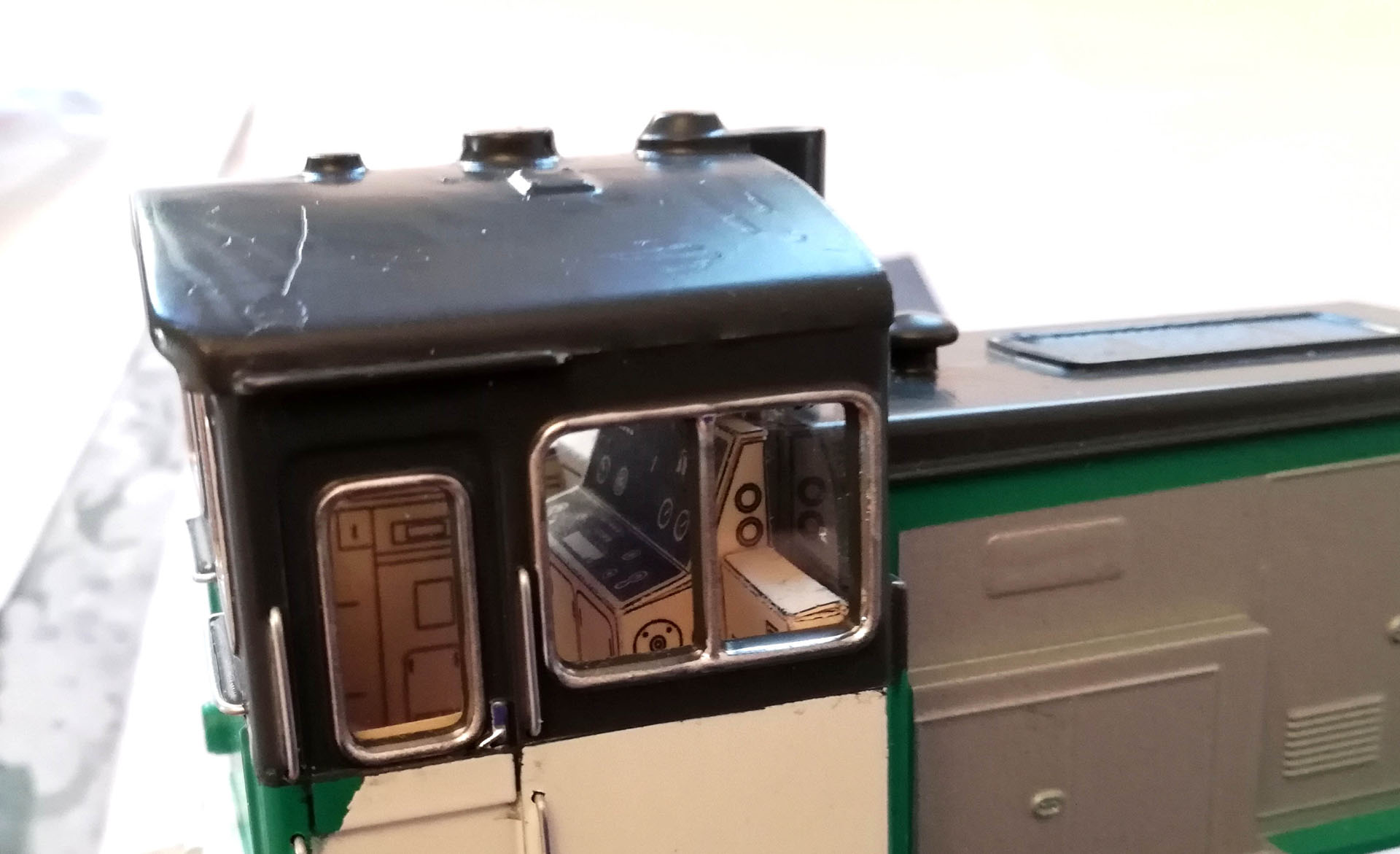

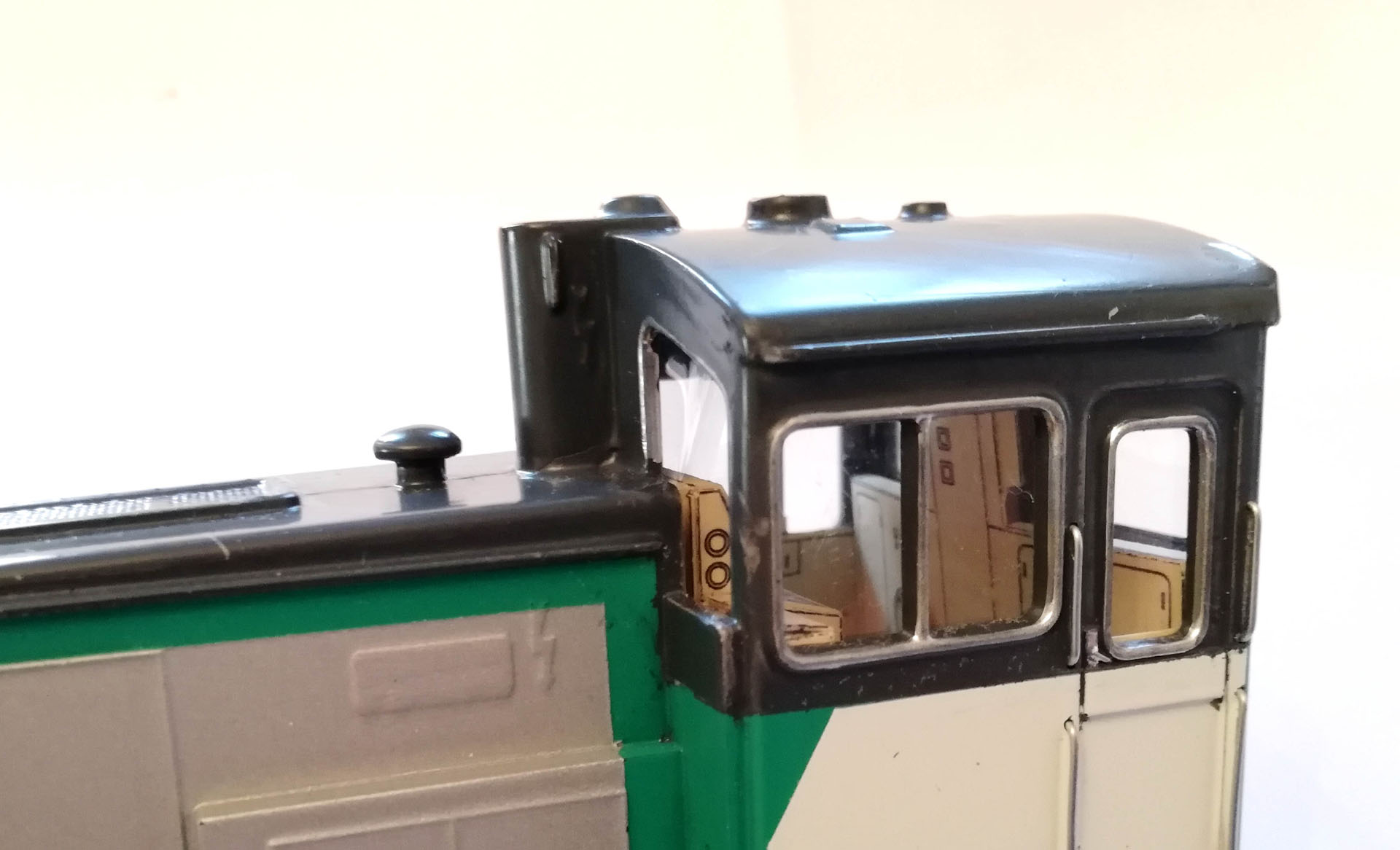

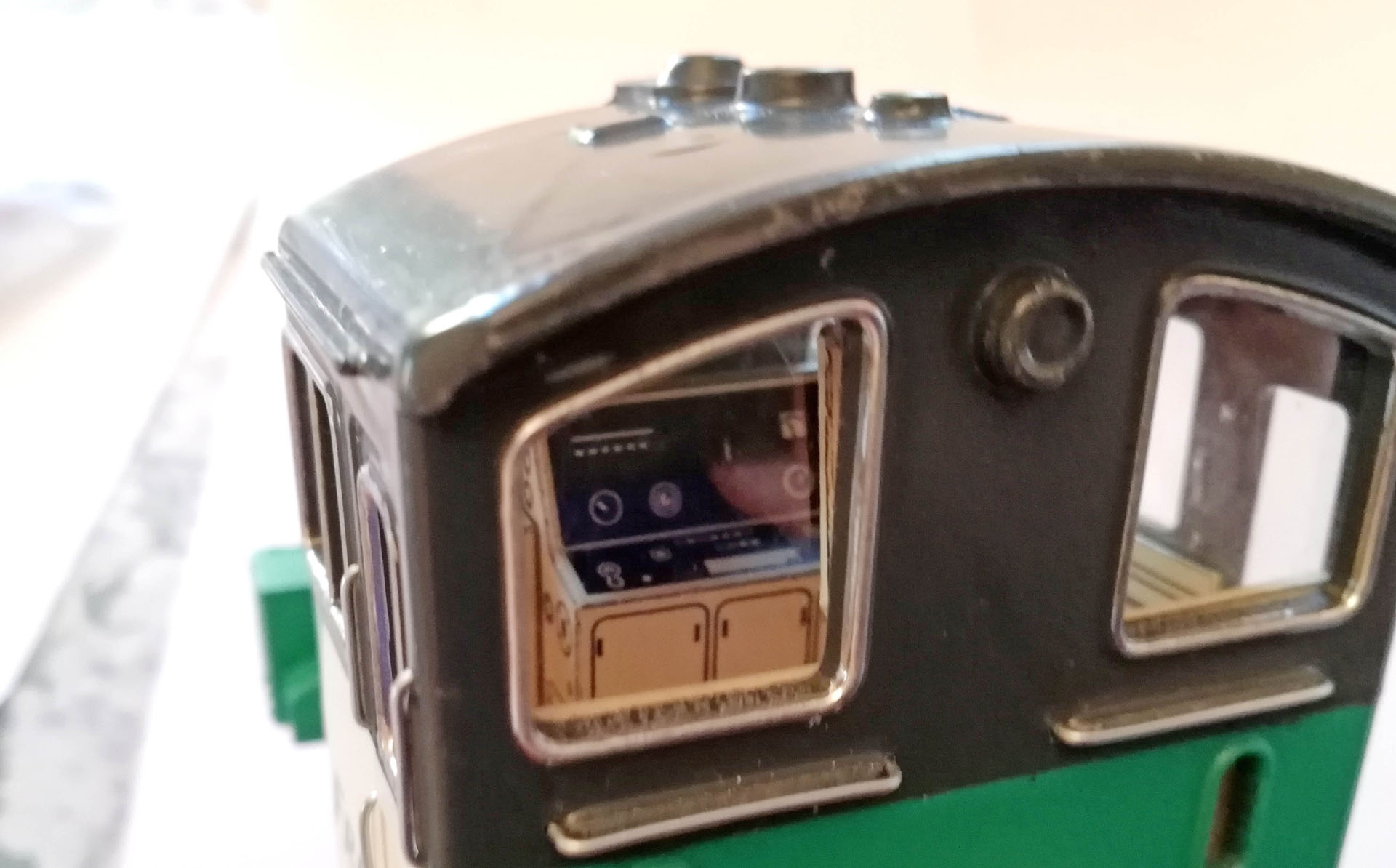

Ca tient un peu à l'étroit dans la cabine.
Sur les photos, je n'ai pas encore collé les éléments sur les parois, car il faut que je passe les fils du plafonnier et des phares.

...

[Jean-Luc92]

Bonjour

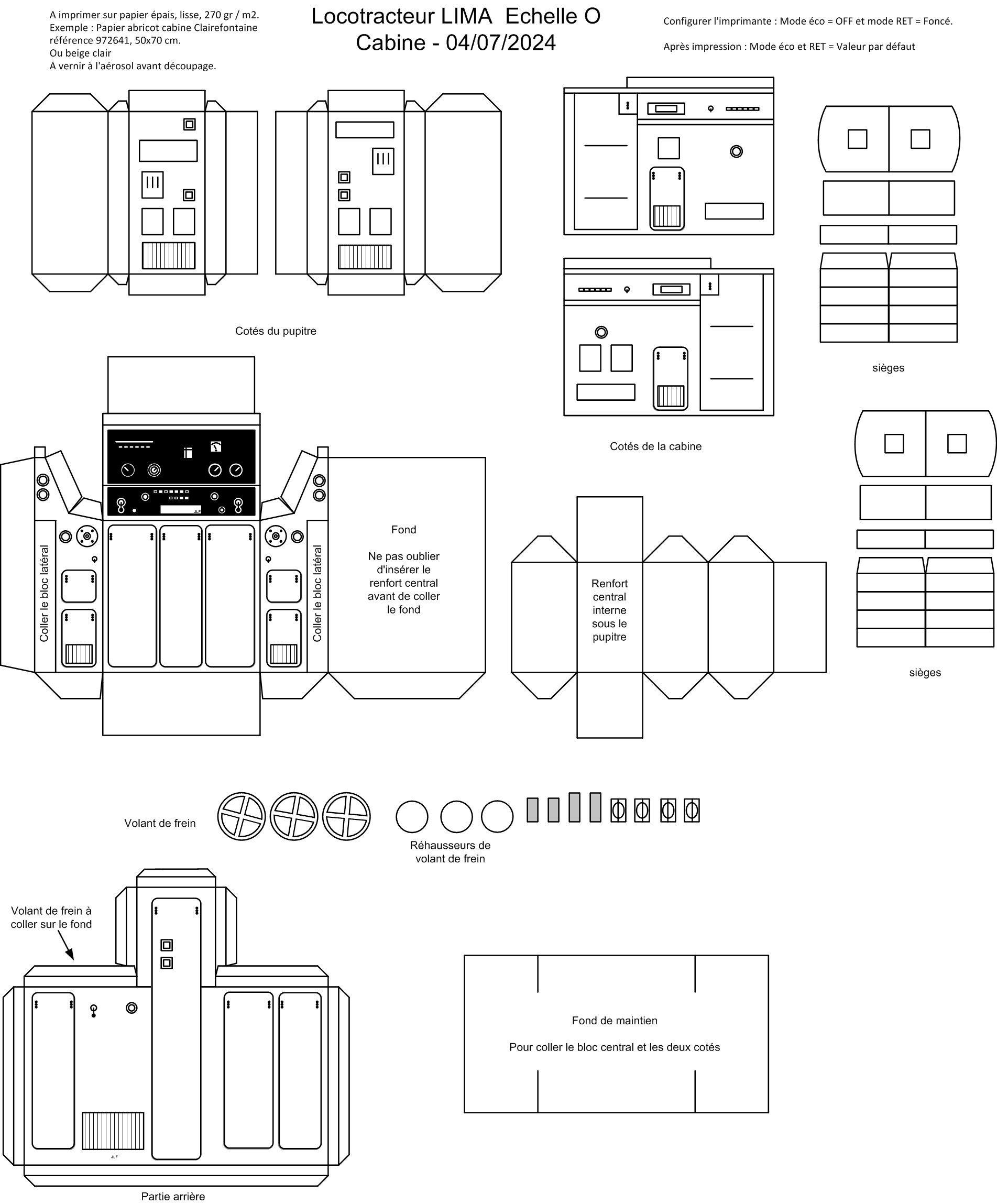

Voici le fichier "Lima locotracteur - Cabines version 1.pdf" à imprimer.

.
Fichier à imprimer :

Lima locotracteur - Cabines version 1.pdf

(63.74 Kio) Téléchargé 119 fois

.
La notice de montage est sur les pages précédentes et suivantes.
A+

[chevalier]

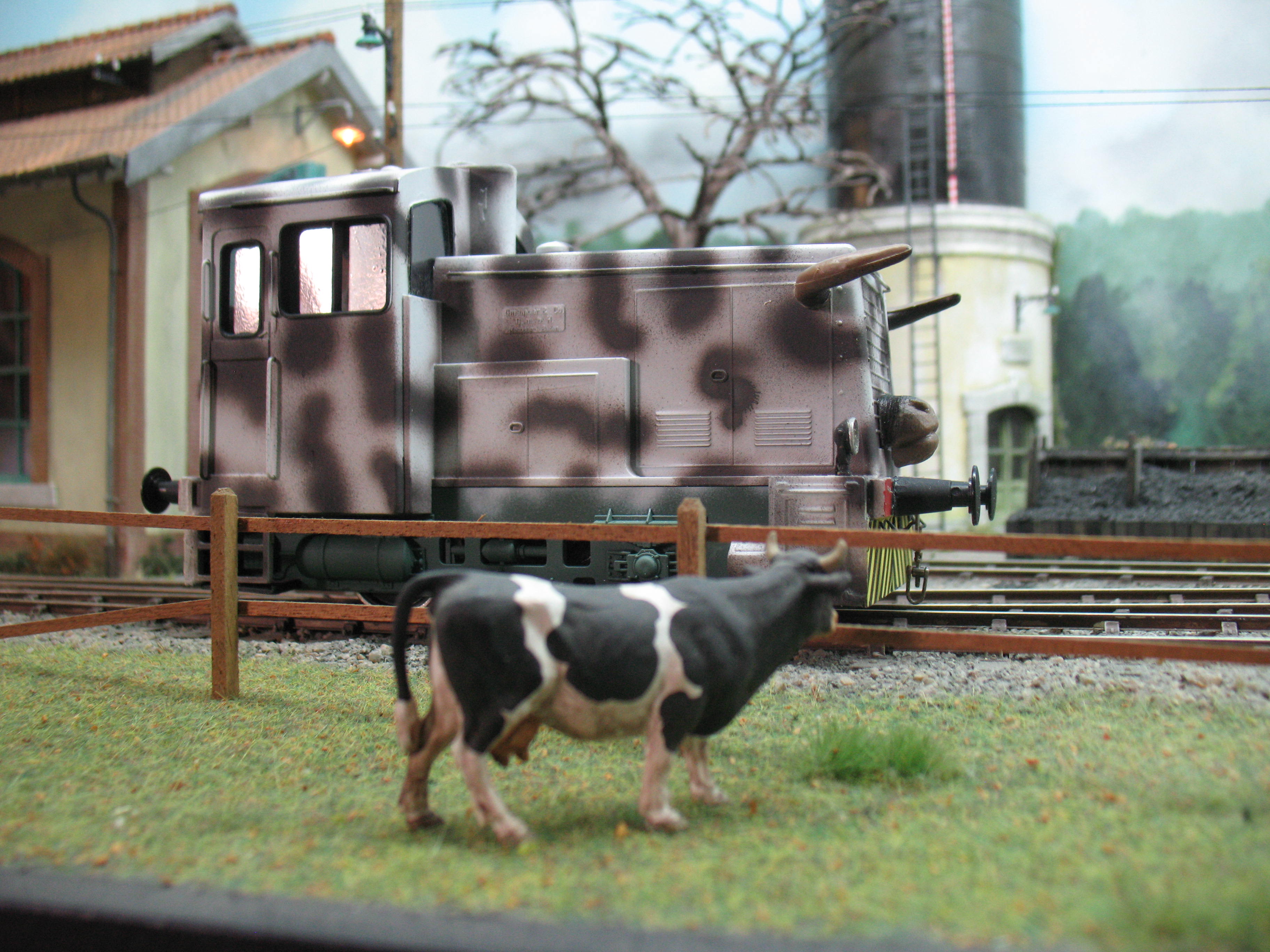

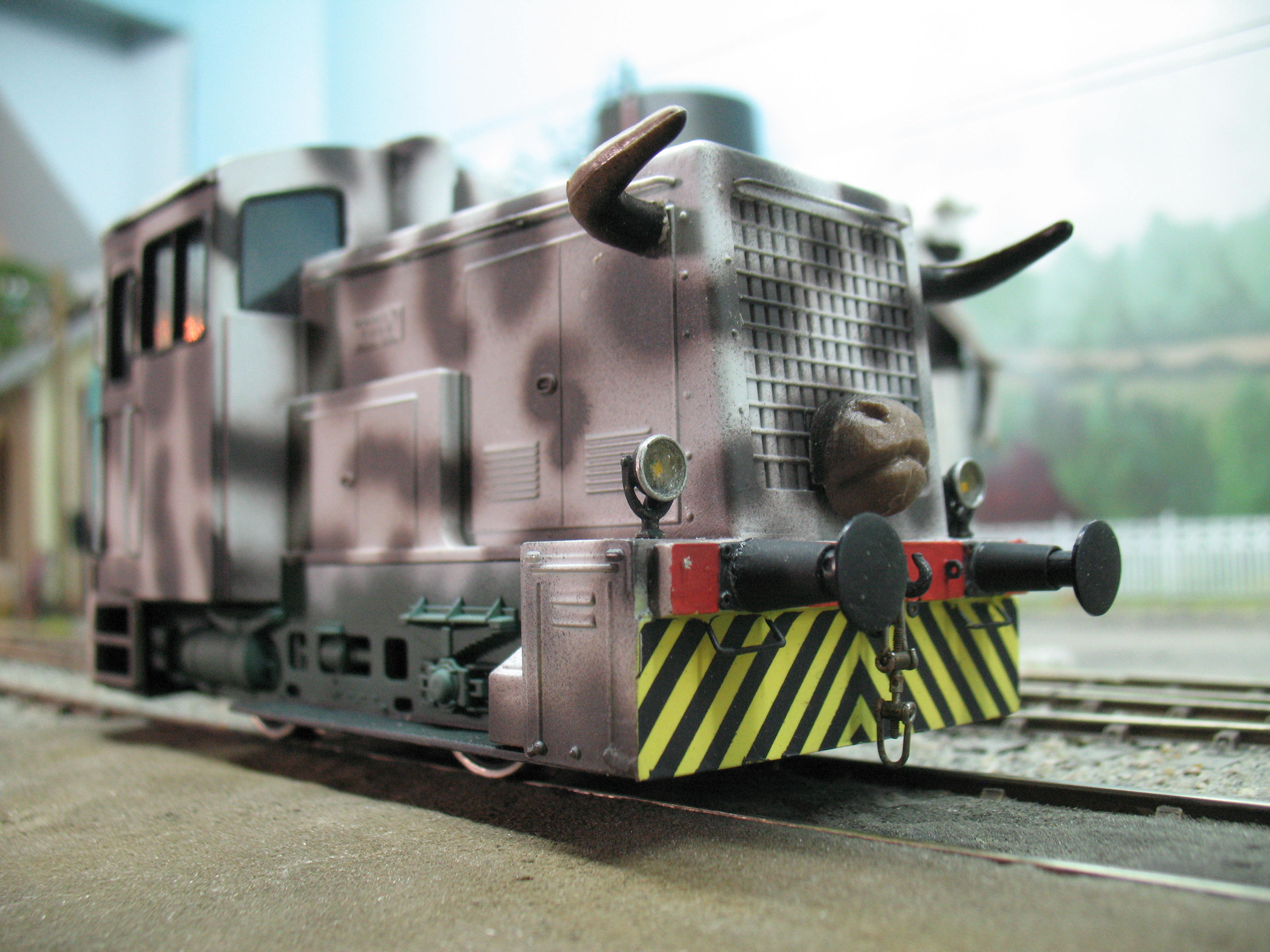

chez moi ce locotracteur c'est transformé en vache

[Lionnel]

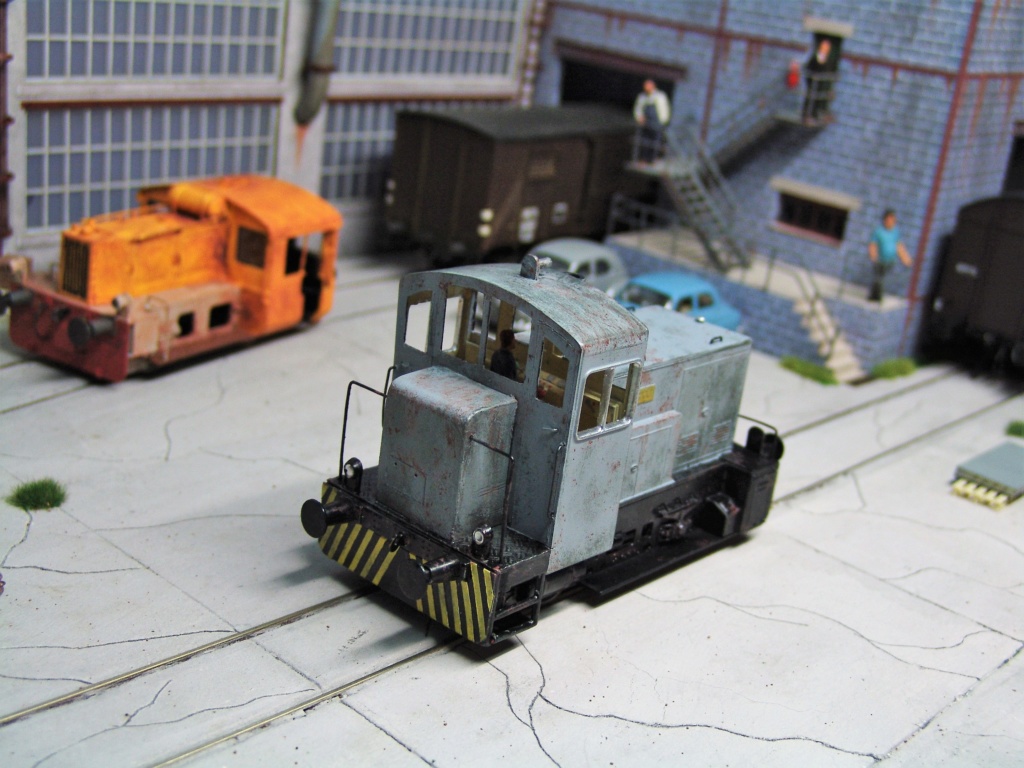

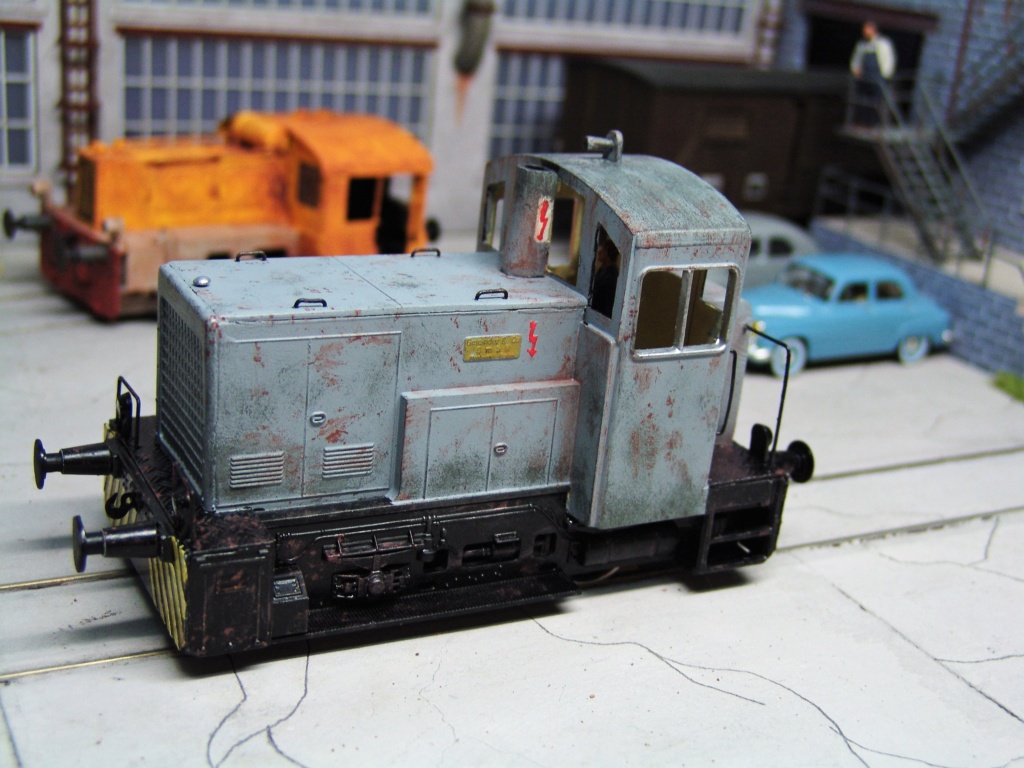

J'ai complètement transformer le mien...

[PIERRE]

J'ai complètement transformer le mien...

C'est plus une transformation, c'est une métamorphose!!!

[Mauro]

la cabine haute est typique des locomotives travaillant dans les industries sidérurgiques. belle

[olivier taniou]

J'adore ton modèle Lionnel, quand à la version FRET beau boulot !

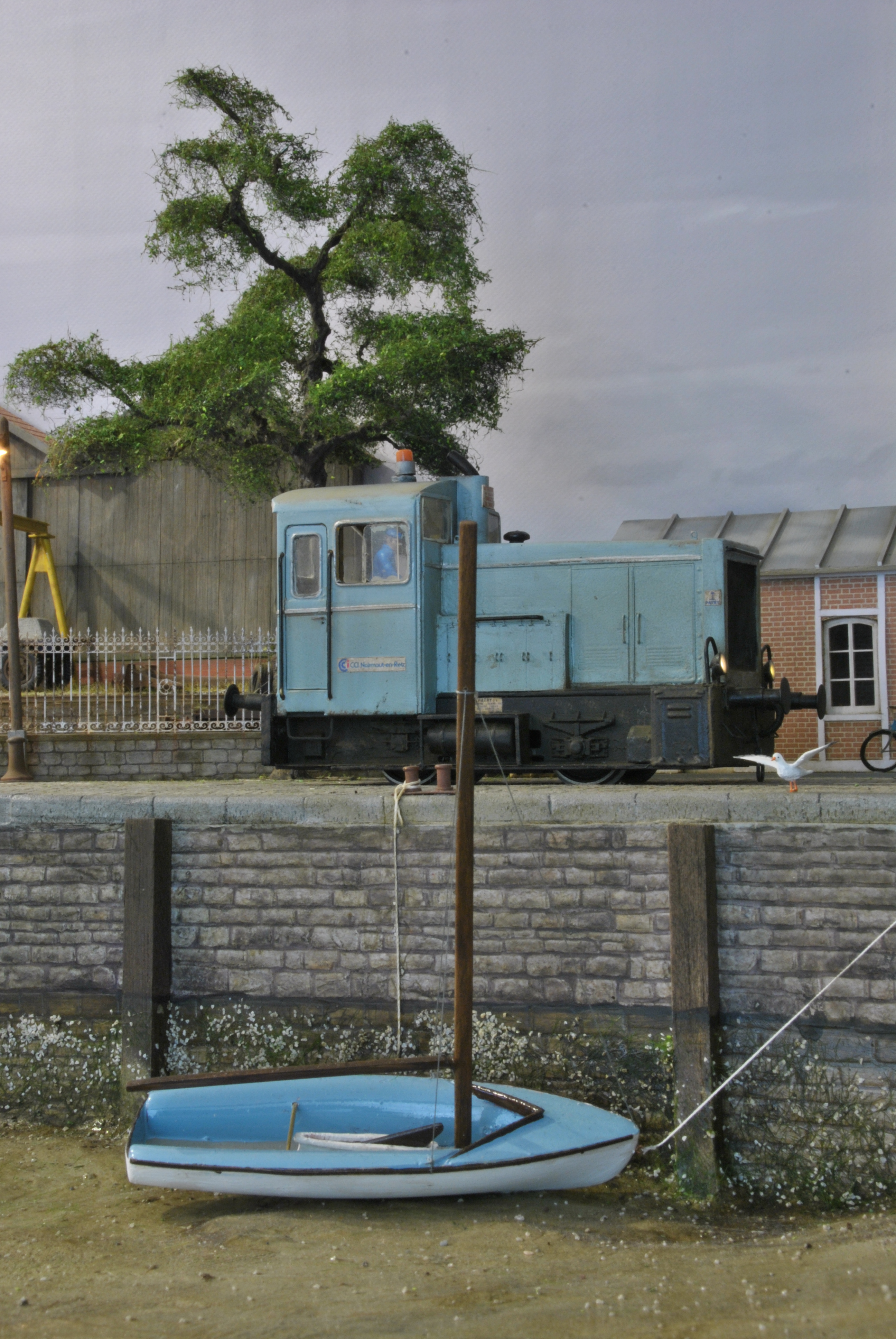

J'ai également modifié le mien, calandre redressée, châssis façon Y2100, comme a fait Lionnel, quelques accessoires pour le franciser, il roule très bien (réserve d'énergie + décodeur sonore son Poyaud : Top), mais il ne me plaît pas Je ne sais pas ce que je vais en faire, l'entraxe du châssis me permettrai de faire un VALERMI, comme il y avait dans les Landes.

[pelican]

Si tu le jettes à la poubelle, fais moi signe ...
Bon ... tout ça, ça va faire grimper la cote du locotracteur Lima !
