Trop facile.....yannPk19 a écrit : 30 nov. 2022, 07:21 Ha j’oubliais...je ne fais que raconter, celui qui est à la manœuvre...on ne prononce pas son nom ici, mais le résultat s’annonce hors norme.
c'est le père des Mountain Est
(Si vous ne voyez pas la zone adhérent, mettez à jour vos coordonnées CDZ dans le Panneau de l'Utilisateur et prévenez l'admin)
Un Cigare pour le train bleu
-
Tchoutchou30
- Platinum
- Messages : 689
- Enregistré le : 24 mai 2018, 16:24
- A remercié : 64 fois
- A été remercié : 61 fois
Re: Un Cigare pour le train bleu
c'est le père des Mountain Est -
Bagages Express
- Platinum
- Messages : 2369
- Enregistré le : 02 avr. 2008, 11:42
- A remercié : 136 fois
- A été remercié : 213 fois
-
cdz183
- Platinum
- Messages : 5201
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 241 fois
- A été remercié : 261 fois
Re: Un Cigare pour le train bleu
Serait-ce double distribution à cames rotatives ?
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
-
Tchoutchou30
- Platinum
- Messages : 689
- Enregistré le : 24 mai 2018, 16:24
- A remercié : 64 fois
- A été remercié : 61 fois
-
yannPk19
- Platinum
- Messages : 1214
- Enregistré le : 03 avr. 2016, 09:14
- A remercié : 155 fois
- A été remercié : 129 fois
Re: Un Cigare pour le train bleu
@ Joël. Tu as raison sur le fond, puisque les modèles maîtres des pièces de fonderies du cigare ont été réalisées par Guy B....mais cette réalisation n’est pas de lui.

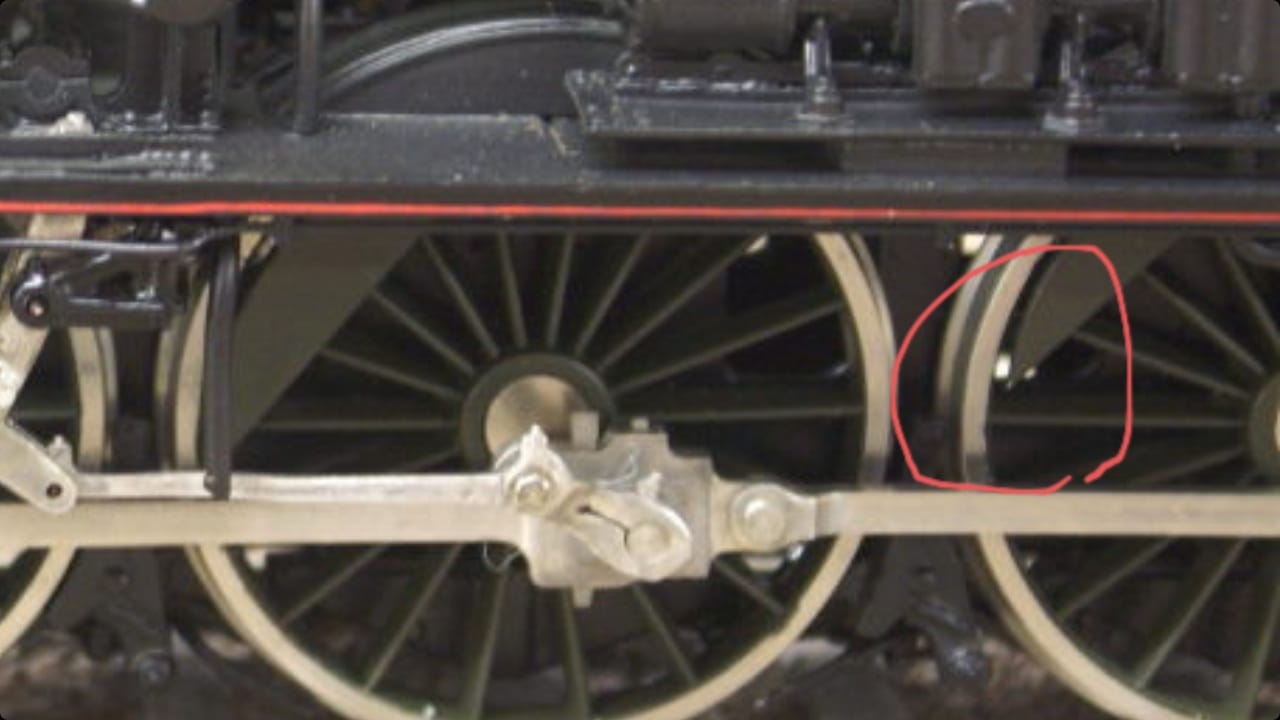

@ Bertrand en effet c’est un cigare qui ressemble à celui ci. Mais visiblement tu as du rouler trop vite à en faire tomber les contrepoids.
Merci aux autres contributeurs, j’espère que la suite va vous plaire...

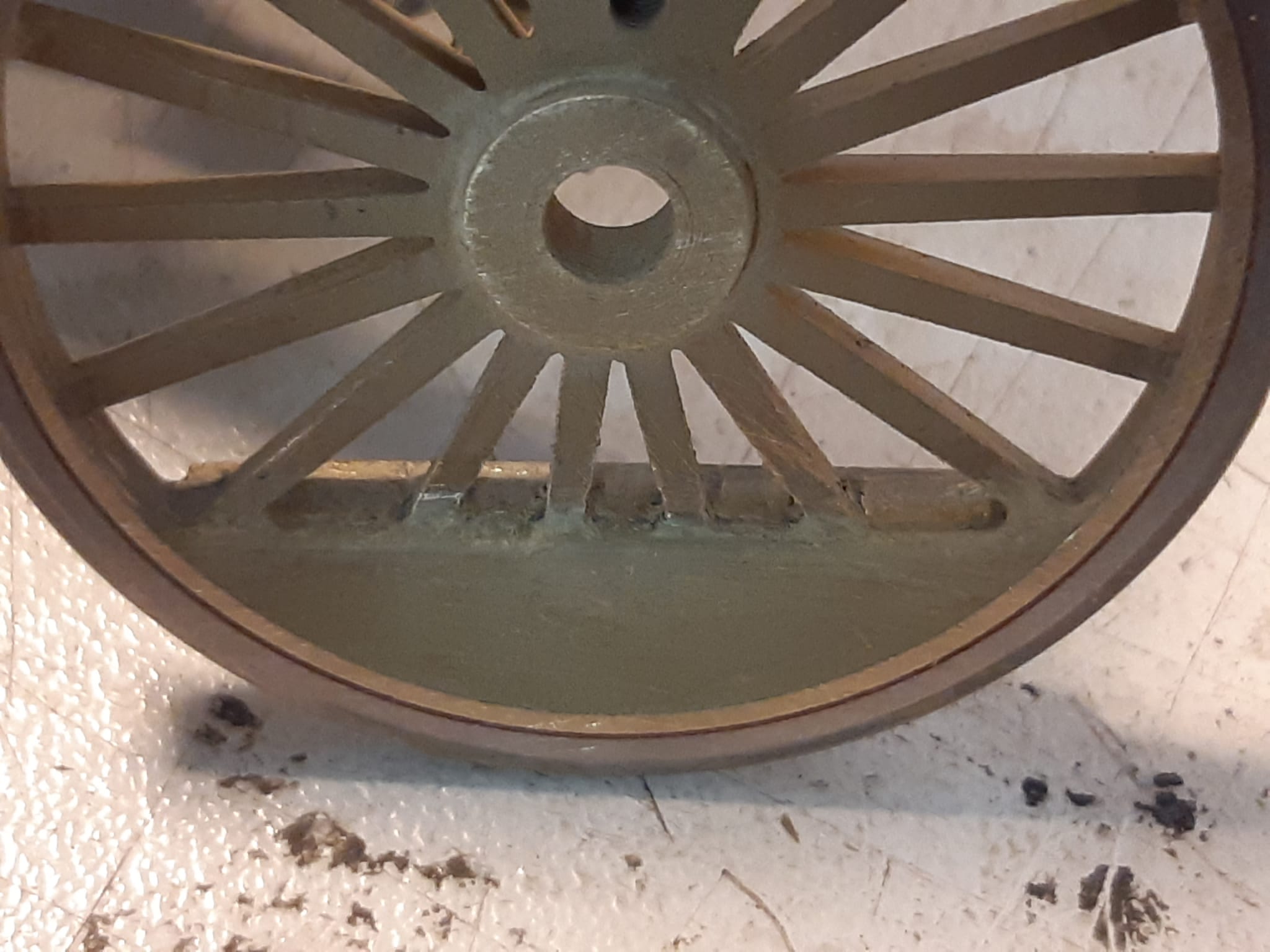

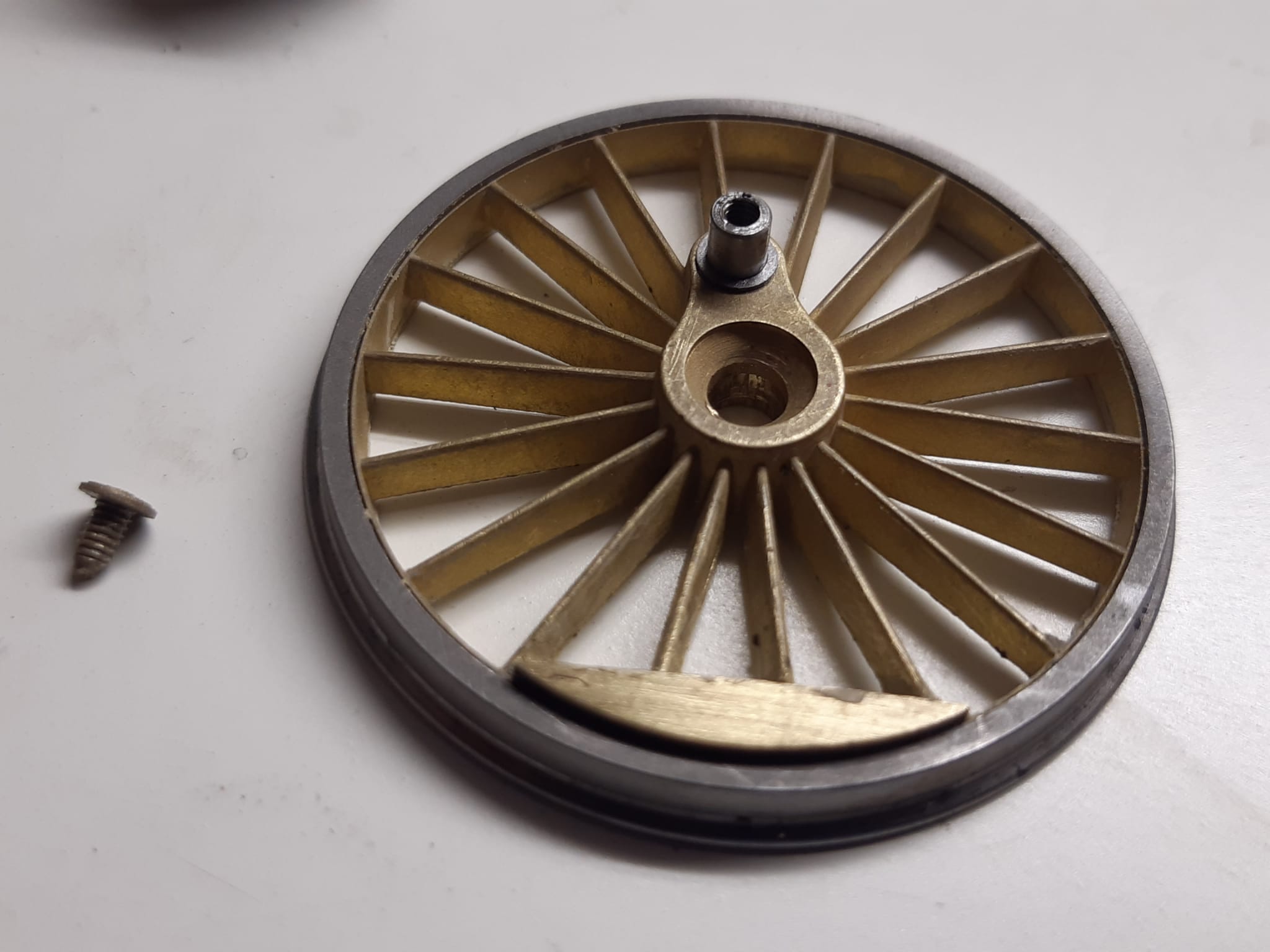

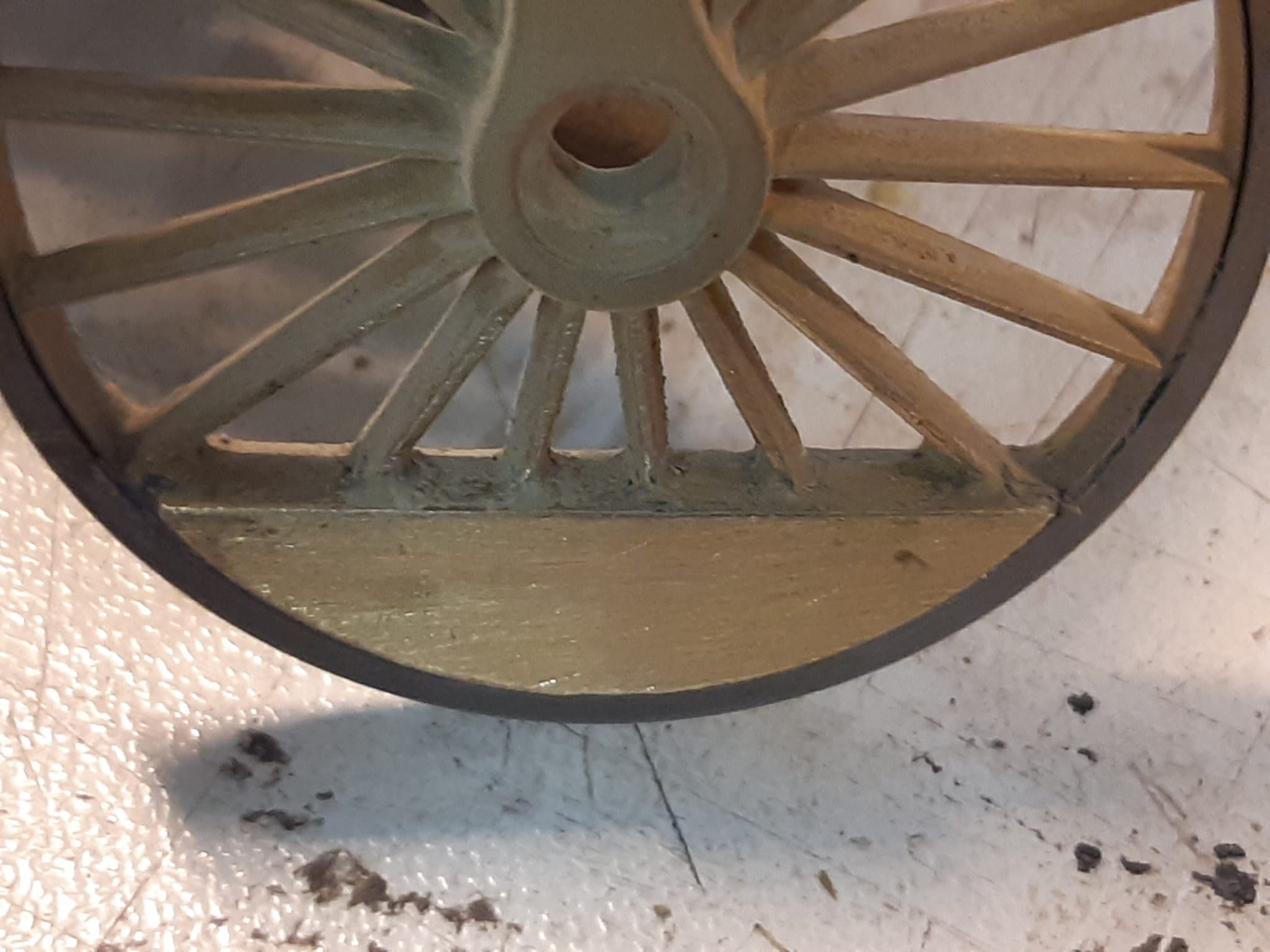

Commençons donc par les roues et le montage des contrepoids, qui nécessite de l’ajustage pour un rendu au poil et éviter les jours parfois disgracieux.
@ Bertrand en effet c’est un cigare qui ressemble à celui ci. Mais visiblement tu as du rouler trop vite à en faire tomber les contrepoids.
Merci aux autres contributeurs, j’espère que la suite va vous plaire...
Commençons donc par les roues et le montage des contrepoids, qui nécessite de l’ajustage pour un rendu au poil et éviter les jours parfois disgracieux.
- Fichiers joints
-
-
-
Club CMFJ - membre du G7
-
yannPk19
- Platinum
- Messages : 1214
- Enregistré le : 03 avr. 2016, 09:14
- A remercié : 155 fois
- A été remercié : 129 fois
Re: Un Cigare pour le train bleu

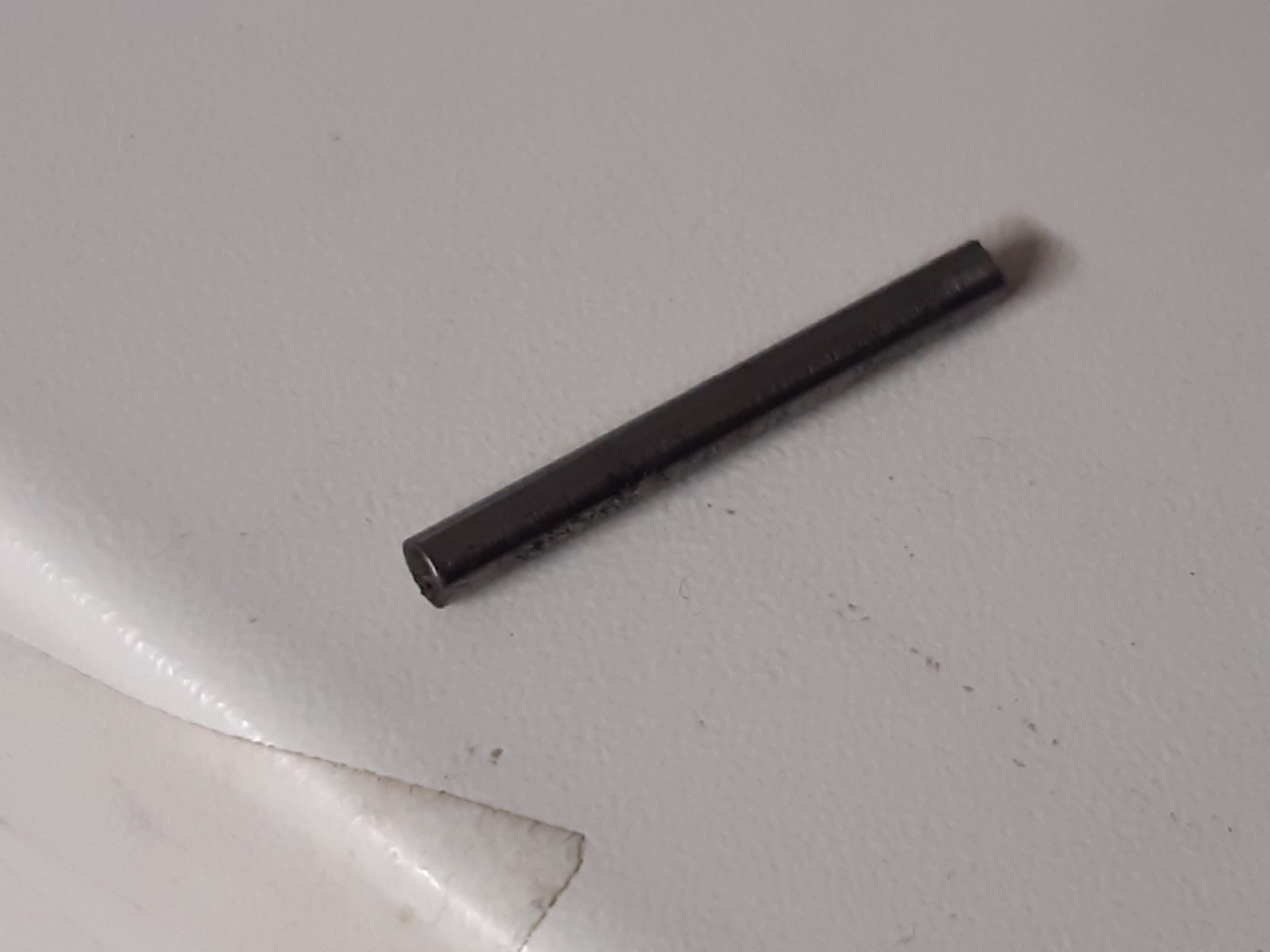

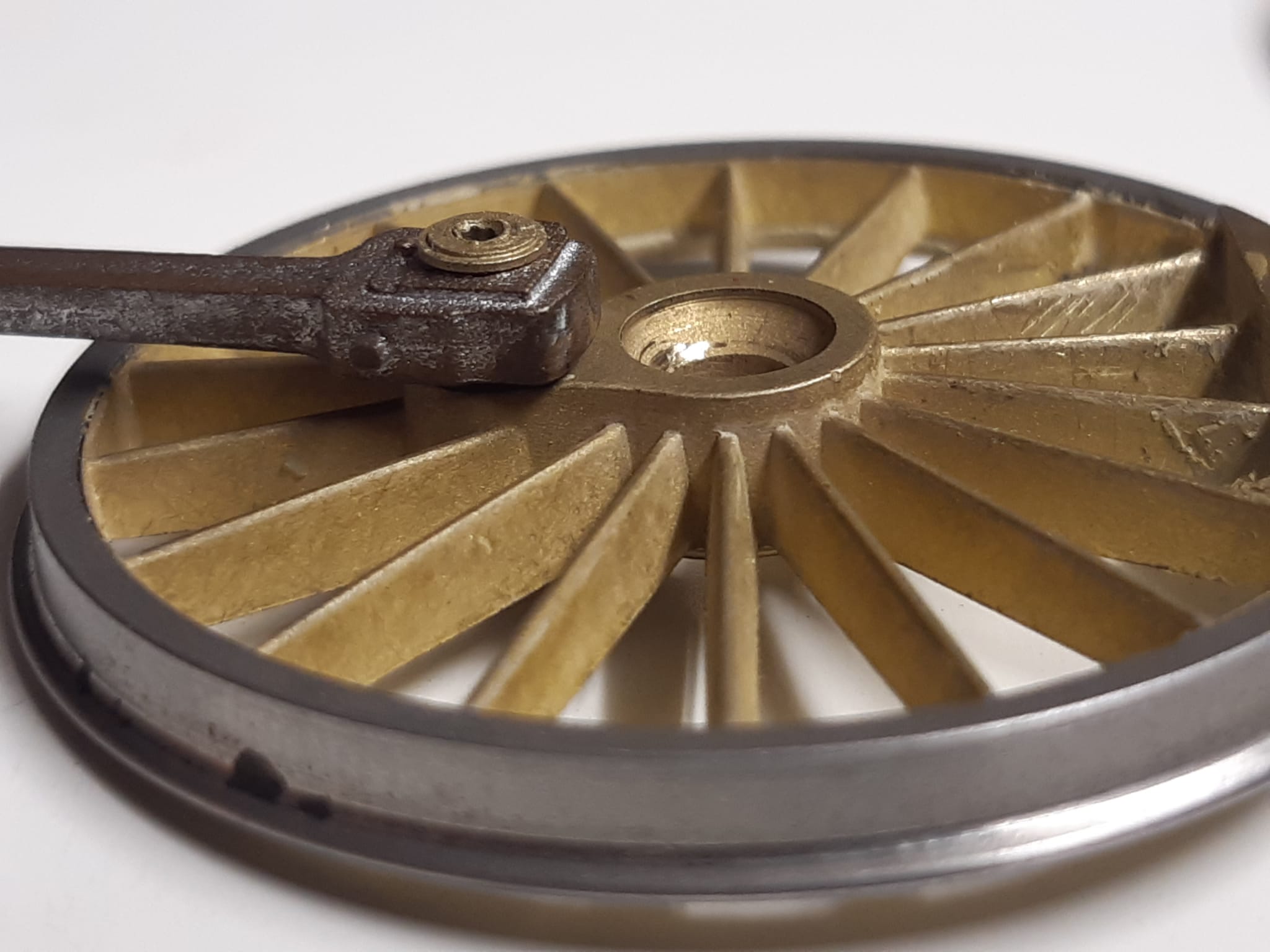

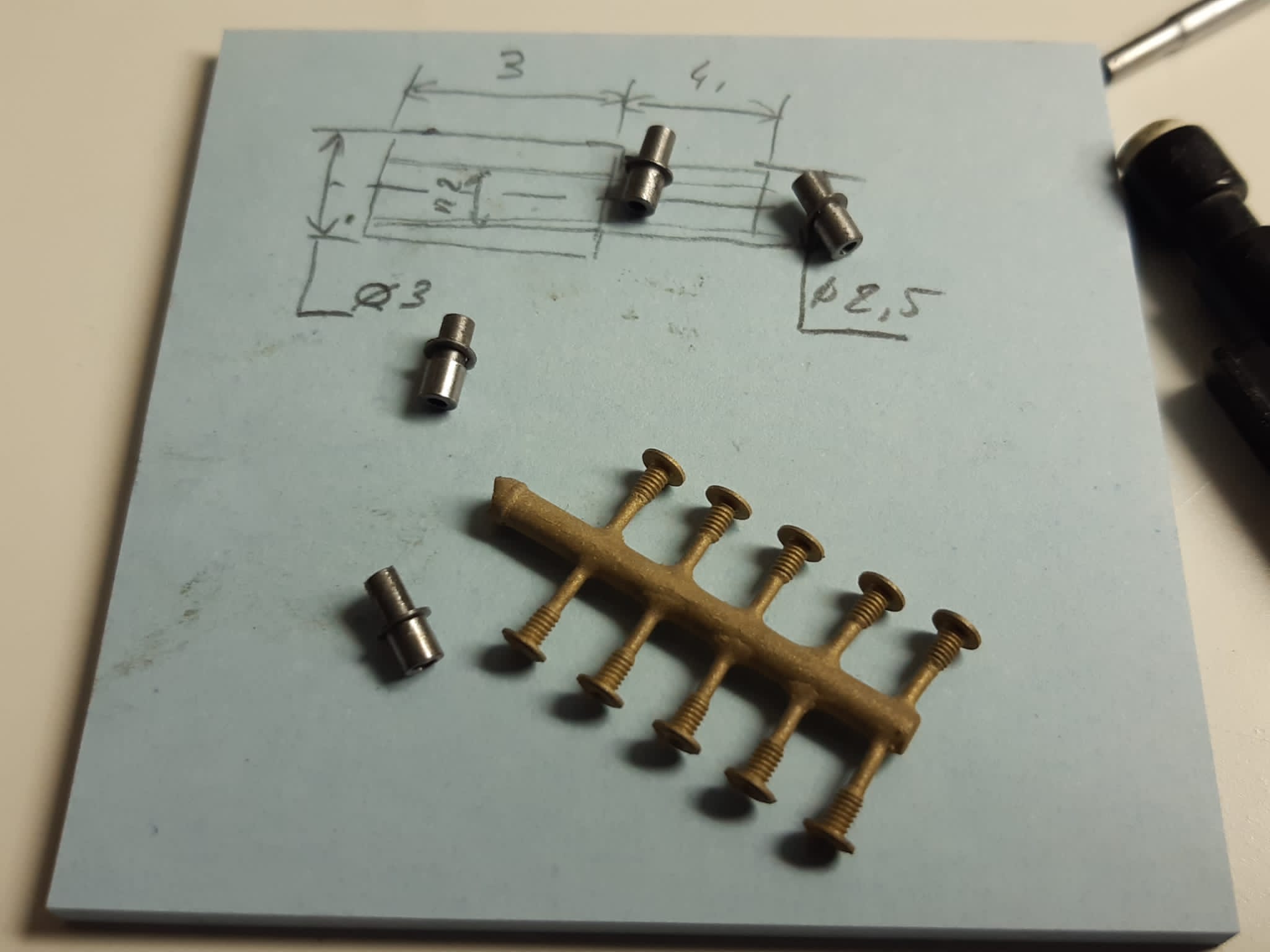

La suite par le remplacement des manetons. Les tourillons vont être usinés dans du stub avec un épaulement pour un montage mécanique plus orthodoxe.
A suivre.
A suivre.
- Fichiers joints
-
-
-
-
Club CMFJ - membre du G7
-
Francis 16
- Senior
- Messages : 68
- Enregistré le : 11 juin 2022, 15:05
- Prénom : Francis
- Localisation : R.P. et Charente 16
- A remercié : 5 fois
- A été remercié : 13 fois
Re: Un Cigare pour le train bleu
Bravo,
Une belle réhabilitation Le sujet est plus que maitrisé quand on voit les croquis et l'usinage des pièces (on n'est loin de mes soudures sur les injecteurs de la 030 TU)
Bon courage pour la suite!
Une belle réhabilitation
Le sujet est plus que maitrisé quand on voit les croquis et l'usinage des pièces (on n'est loin de mes soudures sur les injecteurs de la 030 TU) Bon courage pour la suite!
Francis 16 CDZ 1418
-
Bagages Express
- Platinum
- Messages : 2369
- Enregistré le : 02 avr. 2008, 11:42
- A remercié : 136 fois
- A été remercié : 213 fois
-
REV III
- Gold
- Messages : 222
- Enregistré le : 06 mai 2020, 13:26
- A remercié : 1 fois
- A été remercié : 21 fois
Re: Un Cigare pour le train bleu
C'est le schéma du châssis des 241 PLM après une période de service,Bagages Express a écrit : 08 déc. 2022, 16:42 Au fait, et ce cigare, il avance ?
kisspng-cigars-of-the-pharaoh-the-adventures-of-tintin-kin-inscription-5adfcbcab03c46.6698773915246161387219.jpg
dis moi oh grand Pharaon du modélisme...
-
yannPk19
- Platinum
- Messages : 1214
- Enregistré le : 03 avr. 2016, 09:14
- A remercié : 155 fois
- A été remercié : 129 fois
Re: Un Cigare pour le train bleu
Bonsoir à tous,
Oui oui ça avance, si le modo n’efface pas mes messages je pourrais continuer à raconter tout ça. Censure quand tu nous tiens...
Bref la suite donc c’est le châssis. On reviendra au train de roues plus tard pour une petite spécialité maison...

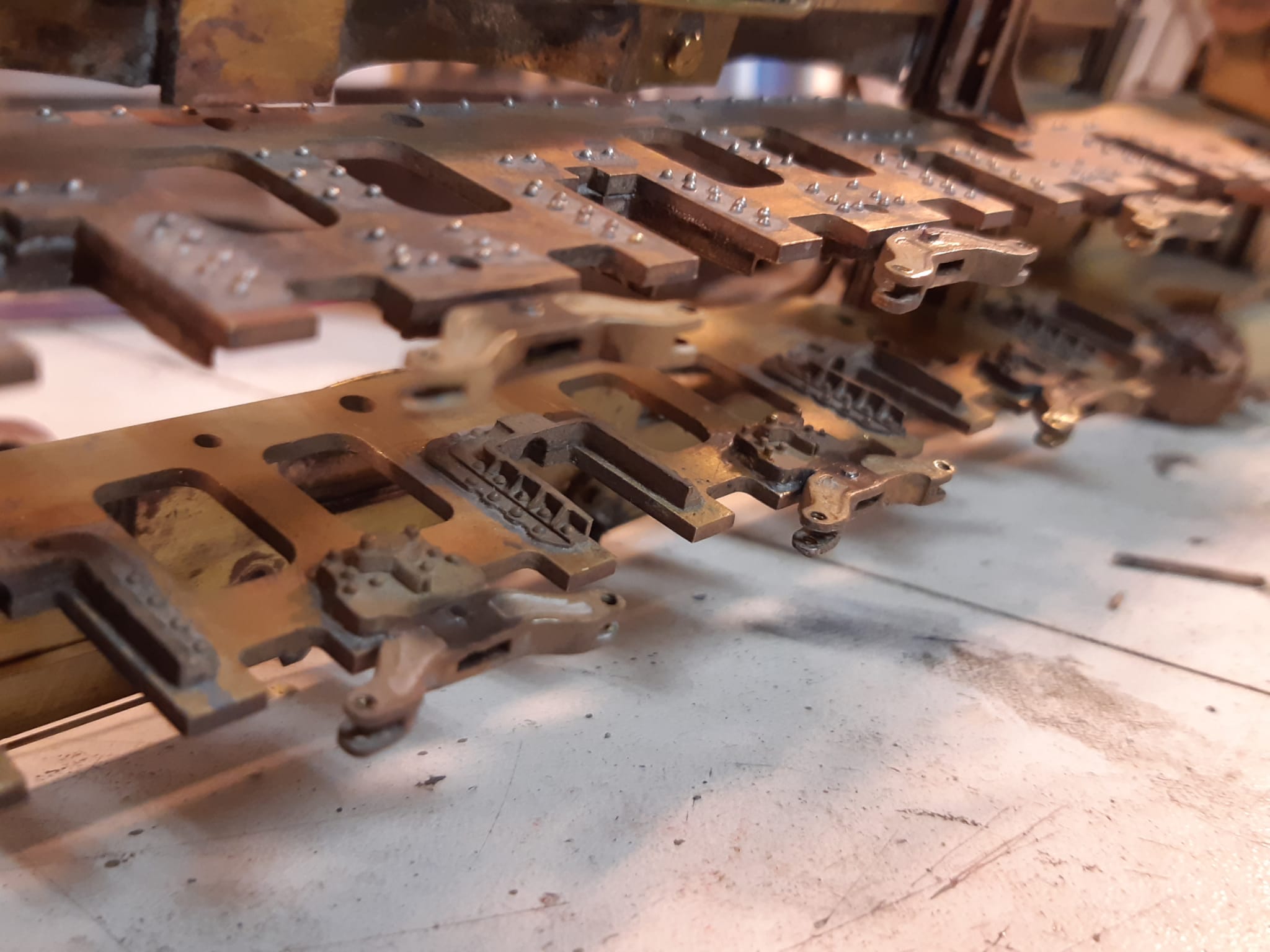

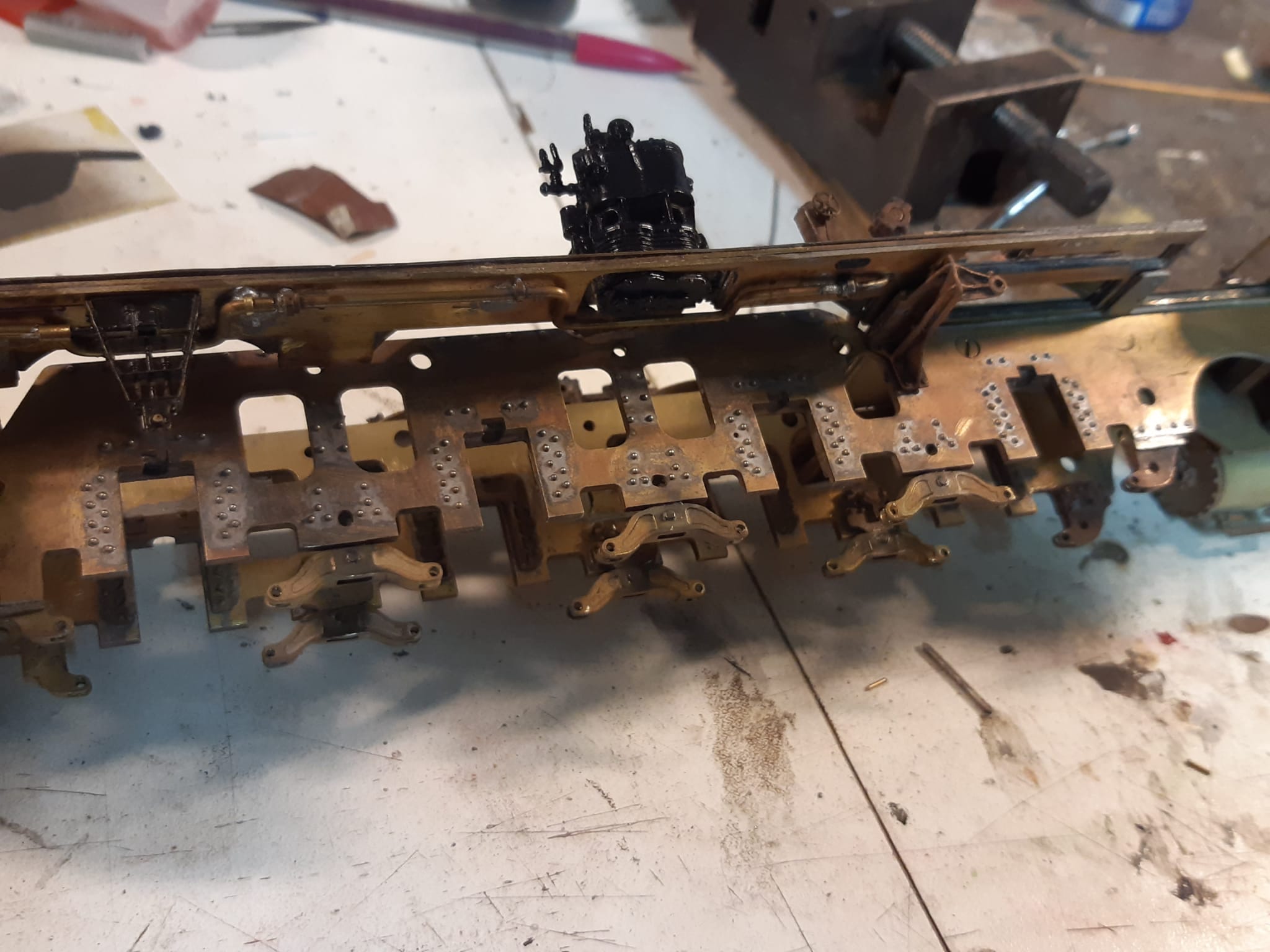

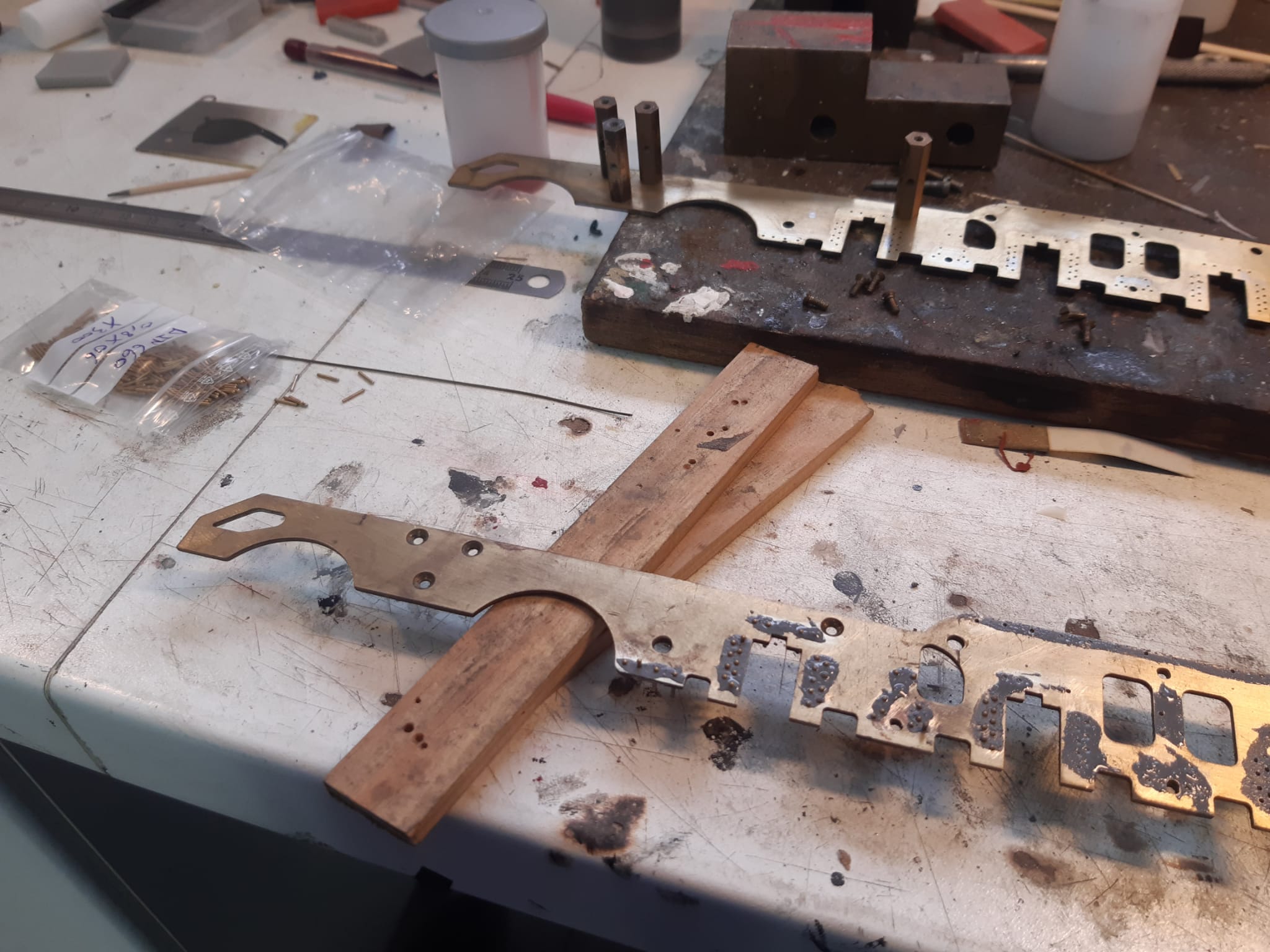

Le châssis est donc retravaillé avec perçage et pose des rivets de tenue des glissières de boites et autres entretoises.
Oui oui ça avance, si le modo n’efface pas mes messages je pourrais continuer à raconter tout ça. Censure quand tu nous tiens...
Bref la suite donc c’est le châssis. On reviendra au train de roues plus tard pour une petite spécialité maison...
Le châssis est donc retravaillé avec perçage et pose des rivets de tenue des glissières de boites et autres entretoises.
- Fichiers joints
-
-
-
