Des lignes de rivets comme des rangs d'oignons...

[diomedea]

Tout logiquement, l'utilisation de la CNC m'a effleuré!
Numériser le principe serait très simple, et permettait de sortir des flancs de tenders (ou autre) très facilement, à la vitesse grand V, et en série!

[François D]

... et un jeu dans les 2 axes le plus minime qui soit.

Il y a (très) longtemps, au lycée technique, la première chose que l'on nous enseignait pour appréhender l'usinage au tour ou à la fraiseuse c'était le "rattrapage de jeu".

Tu peux m'expliquer ce qu'est le "rattrapage de jeu" ? Merci !

[stratus]

Tu peux m'expliquer ce qu'est le "rattrapage de jeu" ? Merci !

Avant de faire une avance de la table croisée (pour le fraisage) ou du chariot porte outils (pour le tournage), il convient de revenir d'abord en arrière de quelques tours, par rapport au sens d'usinage souhaité, puis se (re)positionner au point zéro. Ensuite n'avancer manuellement que dans le sens d'usinage (sans jamais revenir en arrière), ou déclencher l'avance automatique.

[PS907]

Pour rafraichir la mémoire à stratus : ( c'était au siècle dernier...)

• Si le déplacement d'un chariot(en tournage et en fraisage) a été effectué dans un sens et que l'on souhaite effectuer le mouvement inverse, l'existence des jeux fait que la rotation du volant, pendant une fraction de tour, reste sans effet sur le déplacement de celui-ci.
  Suivant la position des jeux J1 et J2 l'effort de coupe risque de provoquer le déplacement brutal du chariot de la valeur de ces jeux.
  En cas de dépassement du repère sur le tambour gradué, revenir franchement en arrière, puis effectuer de nouveau le déplacement jusqu’au repère initialement prévu.

Ce réglage s'impose chaque fois qu'au cours de l'usinage l'opérateur doit successivement approcher et éloigner la pièce de l'outil.

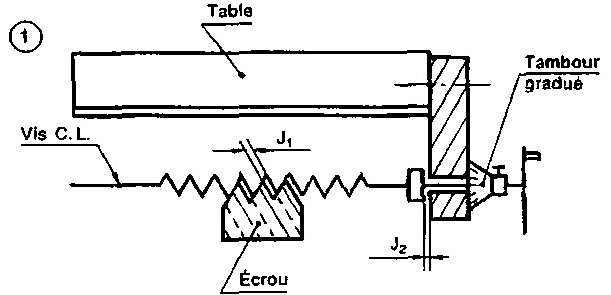

La précision des déplacements, donnée par les tambours gradués, est affectée par un jeu axial de fonctionnement J composé:
* Du jeu J1 du système vis-écrou.
* Du jeu J2 du dispositif d'attelage de la vis.

jeu sur un axe fraiseuse

jeu fraiseuse 1.jpg (58.47 Kio) Vu 723 fois

Ces jeux de fonctionnement, indispensables, augmentent avec l'usure.

Philippe

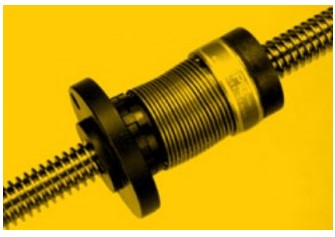

sur les CN, il est utilisé entre autres des écrous à rattrapage automatique du jeu.( noix (écrou) avec circulation de billes)
exemple simple avec ressort :

ecrou axe machine

ecrou a rattrapage du jeu.jpg (18.13 Kio) Vu 723 fois

[stratus]

Pour rafraichir la mémoire à stratus : ( c'était au siècle dernier...)

Effectivement et, pour être plus précis, j'ai fait mon entrée au lycée technique l'année de l'assassinat de Kennedy ...

... Ça ne nous rajeunit pas ma p'tite dame

[François D]

Merci pour vos explications !

[PS907]

Tout logiquement, l'utilisation de la CNC m'a effleuré!
Numériser le principe serait très simple, et permettait de sortir des flancs de tenders (ou autre) très facilement, à la vitesse grand V, et en série!

il faut bien paramétrer la valeur en Z.. risque d'emboutissage
philippe
rappel : viewtopic.php?p=74270&hilit=axes+normalis%C3%A9s#p74270

[diomedea]

Oui !
En fait, comme en fraisage...
Mon Z est capable d'exercer une pression de 300kG, heureusement quelle est en acier !
