Manœuvre des aiguilles d'un appareil de voie

[pelican]

Ou de l'autre côté du Channel

https://www.befr.ebay.be/itm/1538861831 ... 1438.l2649

Quelle est la moins pire des solutions ..

[Gilbert Gribi]

Un autre système d’entrainement.

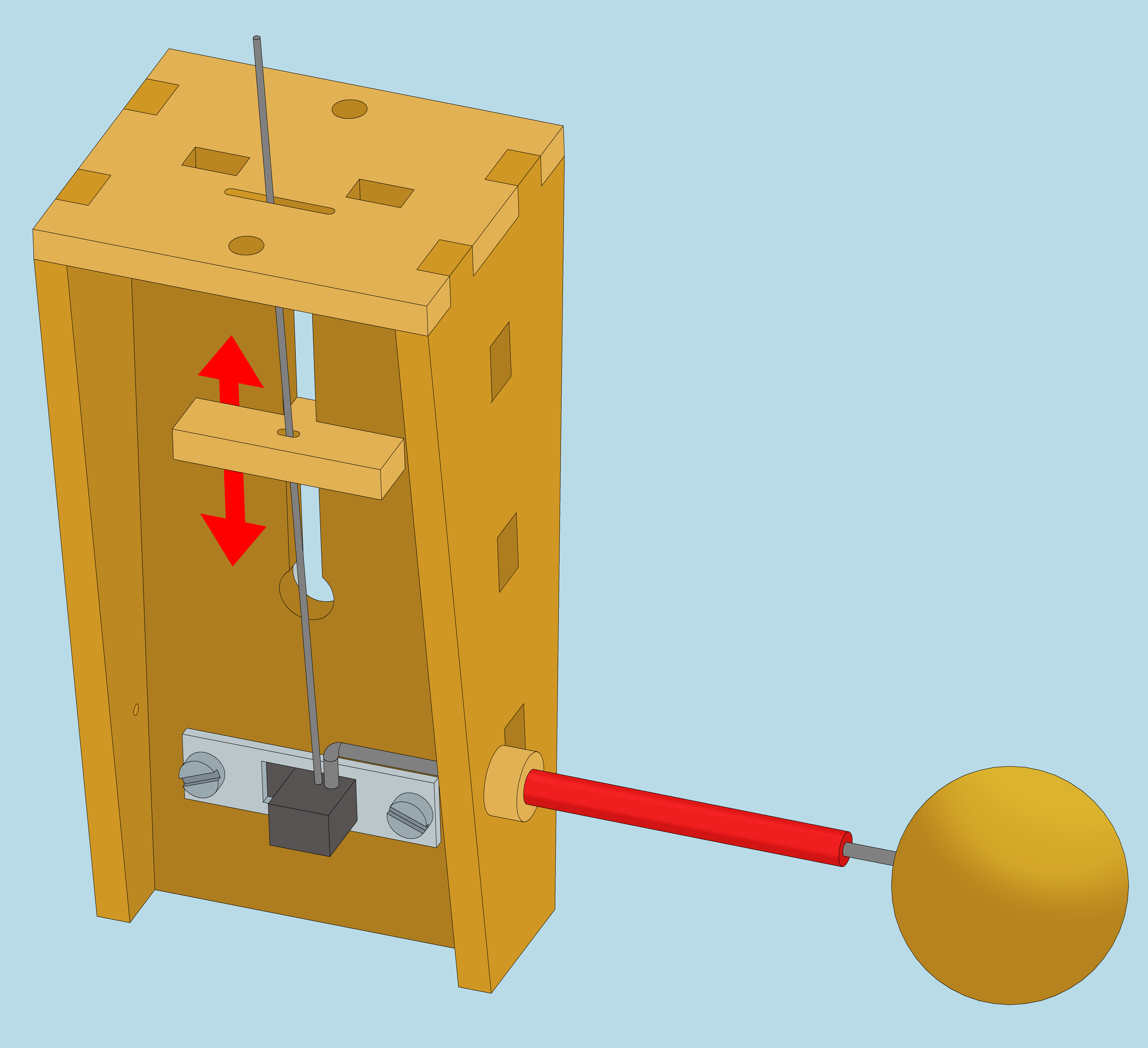

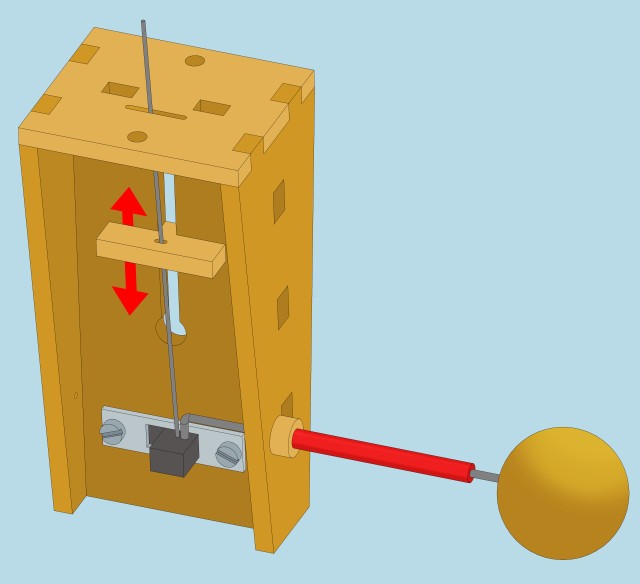

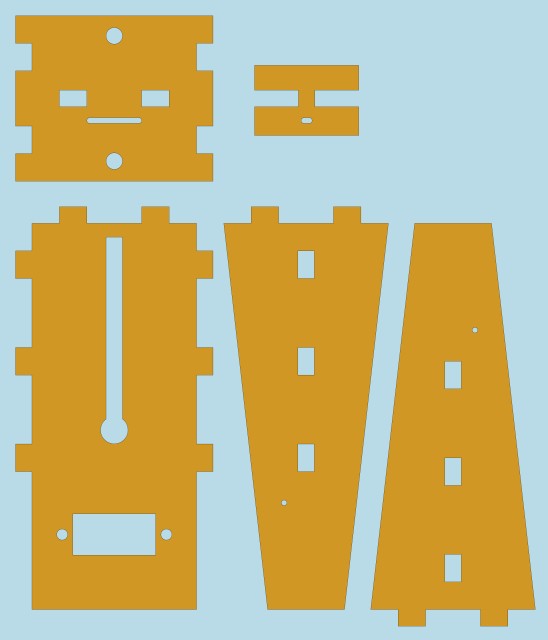

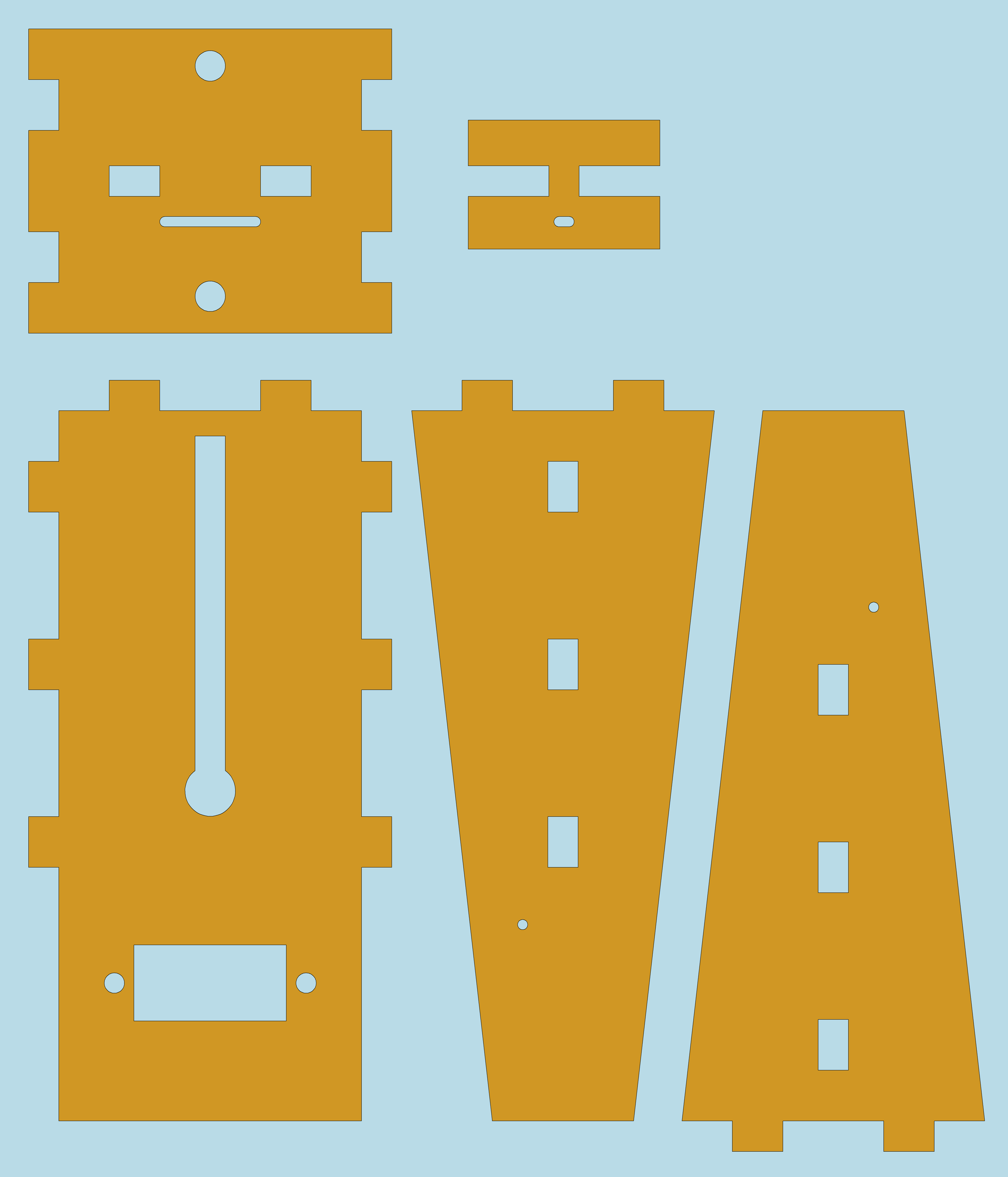

Ce système est composé de cinq plaques MDF de 3mm, d’un interrupteur à glissière standard et d’une tige en acier de 0.5mm de diamètre, de deux vis mécaniques et d’une boule en bois percée.
Lorsque le système d’entrainement n’est pas perpendiculaire à la paroi de votre réseau, vous pouvez utiliser des gaines rigides de transmissions utilisées par les aéromodélistes.
La pièce qui se déplace dans la rainure sert à régler la tension de la tige d’entrainement de l’aiguillage.
Les trous de fixation de l’interrupteur à glissière sont prévus pour des modèles standards, type MFS 131 de chez Conrad. Rien ne vous empêche de modifier leur postions pour un autre type d’interrupteur.
Si vous le désirez, vous pouvez obtenir le dessin original sous le format DWG ou DXF en faisant la demande par MP
Article parut dans VL

[ffayolle]

Gilbert pour le partage

Fort ingénieux

Le MFS131 n'accepte que 0,35A. En cas de court-circuit en particulier en DCC, cela risque d'être un peu court.

[pelican]

Excellent
