construction d'un wagon désherbeur type BERGERAC et BORDEAUX BASTIDE

[mimiche77]

Je m'installe .....

[pelican]

On va suivre avec intérêt

[marcou 33]

bonjour a vous tous
avant de commencer il faudra acheter différent profilés ,ainsi que des piéces détachées
vous pouvez acquérir a la boutique du cercle beaucoup de choses:
les roues a rayons
roulement a bille
rivets du cercle
ensemble de pièces bronze pour wagon( 1/2 accouplement de frein; tampons ,boites, choquelle )
plaque de détaillage pour chassis
une plaque de laiton de 0.5 d'épaisseur de156x46 dessus du chassis

les profilés
-du U de6x2
- du U de 4x2
-du U de 2x2

après toutes ses fournitures le matos du monteur ferrovipathe et on commence

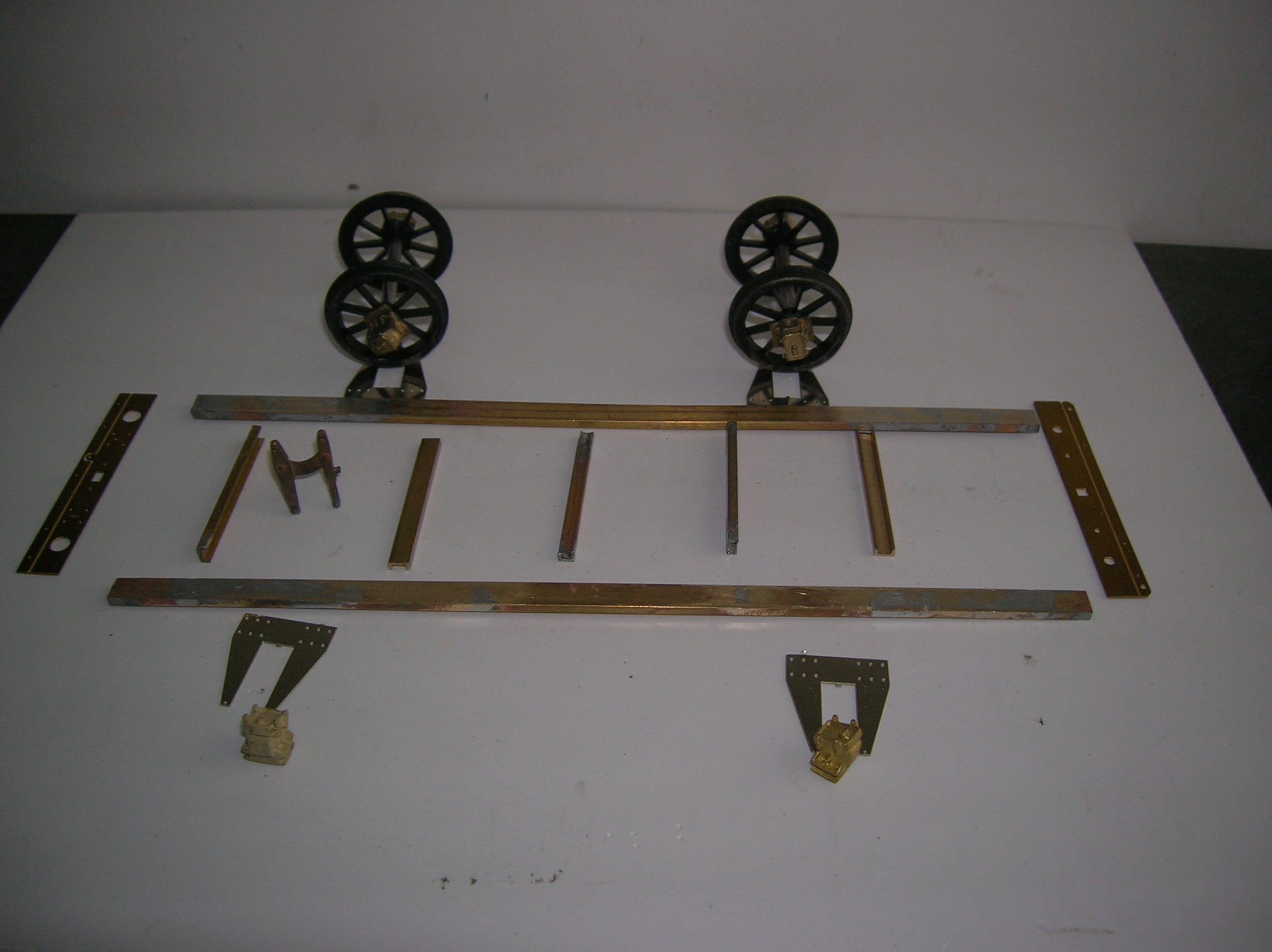

voila une vue du chassis avant de commencer

bon montage a tous prochain article la cabine
cordialement a tous marcou

au fait s'il y a des questions j'y réponds

[bete a essai]

Bonjour Marcou

Comme d'autres, moi aussi je m'installe.
Sur la photo, un balancier de frein, où le trouver ?
D'autre part manque pour l'instant les lames de suspensions, où les trouvées ?
Quant aux rivets du cercle, épuisé.
Bonne continuation, j'ai hâte de voir le résultat qui s'annonce prometteur.
Jean Marc

[haxomodele]

Bonjour Marcou

Comme d'autres, moi aussi je m'installe.
Sur la photo, un balancier de frein, où le trouver ?
D'autre part manque pour l'instant les lames de suspensions, où les trouvées ?
Quant aux rivets du cercle, épuisé.
Bonne continuation, j'ai hâte de voir le résultat qui s'annonce prometteur.
Jean Marc

Bonjour,

Peut être tout simplement chez Haxo Modèle.
Email : haxomodele@orange.fr pour obtenir le tarif des pièces détachées (sauf les rivet et les profilés), mais pour tout le reste il y a ce qu'il faut.

Bonne construction Marc.

[marcou 33]

Bonsoir à tous, bonsoir bete a essai cela faisait partie de la deuxième phase

J'allais répondre, mais Roger Pichon l'a fait avant moi.
Les pièces manquantes à savoir les ressorts de suspension, les balanciers de frein : chez HAXO MODELE.
D'ailleurs au fur et à mesure de la construction je préciserai où trouver les pièces.

Bonne soirée.
Cordialement à tous marcou

[marcou 33]

bonsoir à tous

voici LA PHASE 2
pour les lames de suspensions ,balanciers de frein; H ,pour les gabarits KZ ;
pour simplifier H :haxo BS benoit Semblat KZ : kit zéro profilés OC octant MM micro modèle

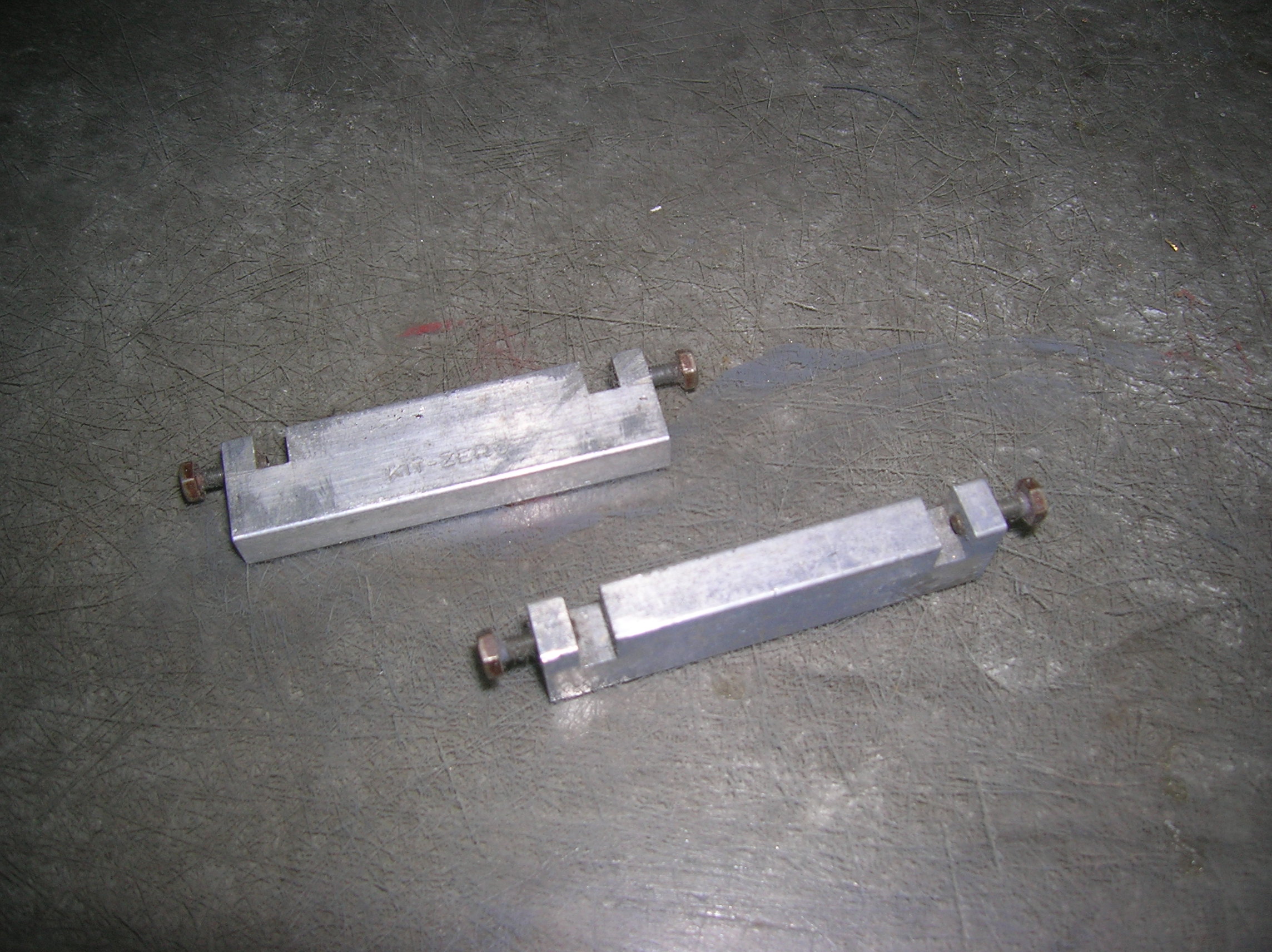

donc, après la soudure des plaques de gardes sur le profilé de 6x2 MM et la mise en place des rivets CDZ .prendre les gabarits KZ

mettre les plaques de tamponnement les entretoises de 4x2et 2x2 MM constituant le chassis
faire le carré de l'attelage à choquelle à la lime carrée.

img20220127_21333035.pdf

(90.99 Kio) Téléchargé 248 fois

mise en place des ressorts de suspension et boite à huile U1 pour essai(coulissement) H BS
après cela, une fois les plaques de tamponnement posées regarder sur un marbre si le châssis n'est pas vrillé.
mise en place du "dessus" du wagon plaque laiton de 0.5 ep et de 46x155 MM.
essayer sur un bout de voie la planéité du châssis ( mise en place boites ,des essieux)
après cela pose les futs de tampons.BS attelage à choquelle 1/2 accouplement de frein(mis en attente) ça donne cela

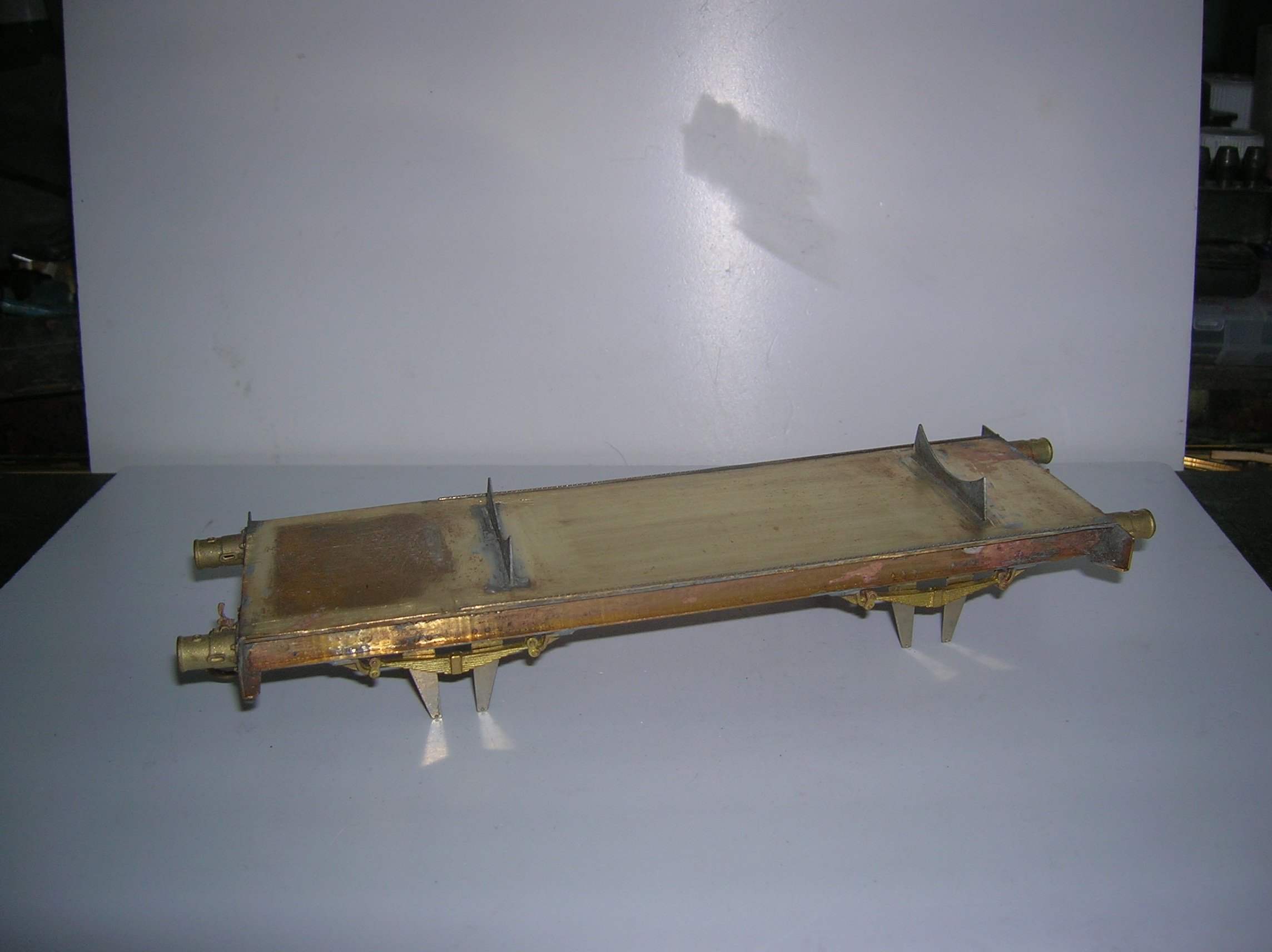

après avoir posé et travaillé tous les éléments si dessus on obtient cela

prochaine fois la PHASE 3 : LE DESSOUS DU CHASSIS

bonne soirée à tous
cordialement à tous marcou

[pelican]

J'adore regarder les dessous ...

[cdz183]

Exemplaire, ce tuto, marcou ! et

[marcou 33]

bonjour a vous tous,

PHASE 3 : dessous de chassis

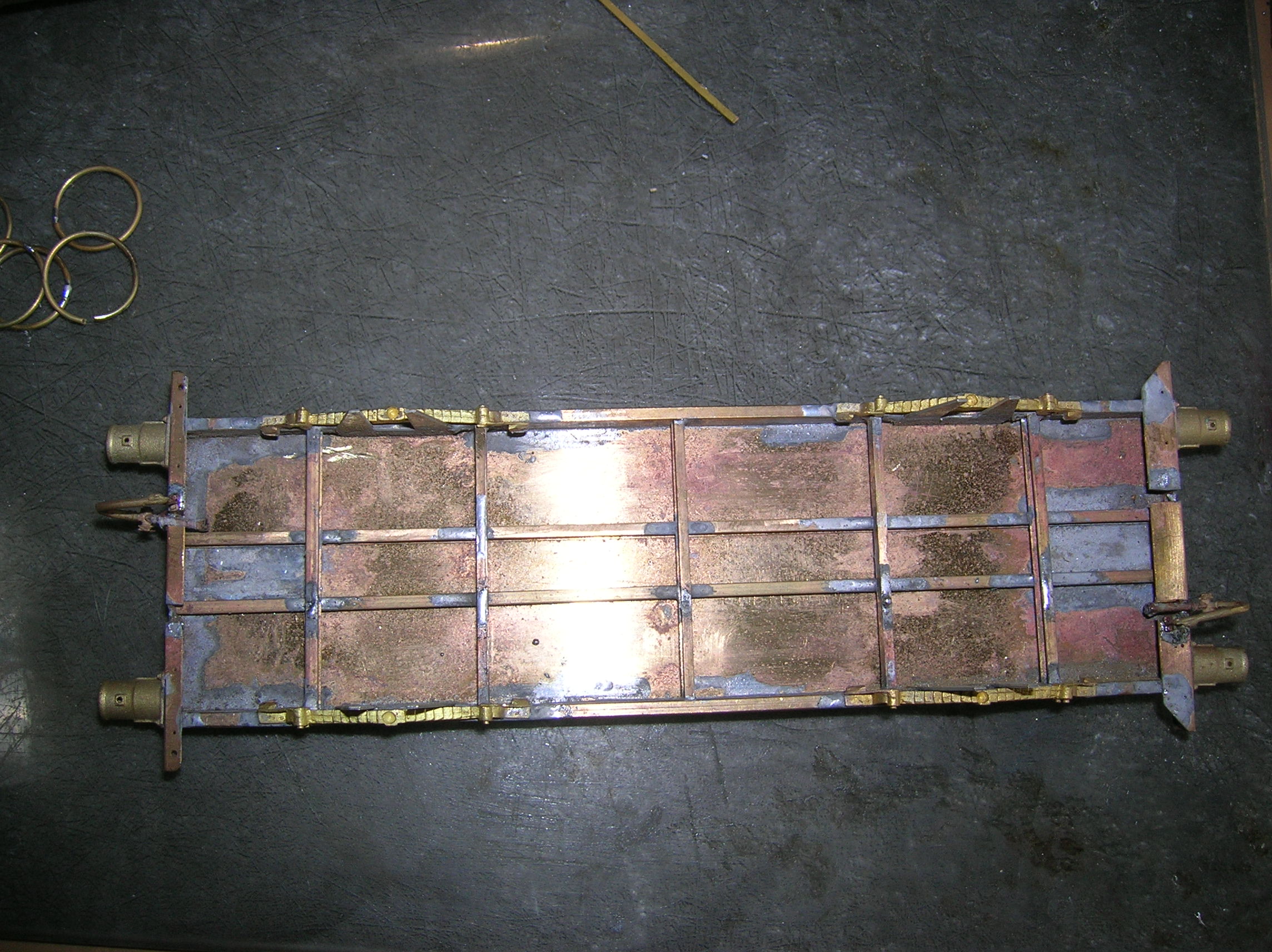

après la mise en place(soudure) de tous les éléments du chassis
pose des 1/2 accouplement de frein conduite de frein en 0.8 CDZ BS H
pose de la suspension de frein.(( coté de la cabine)
on pose les sabots de frein. sur un essieu( coté cabine) BS H CDZ
puis on pose les triangles de frein reliés a la suspension de frein.

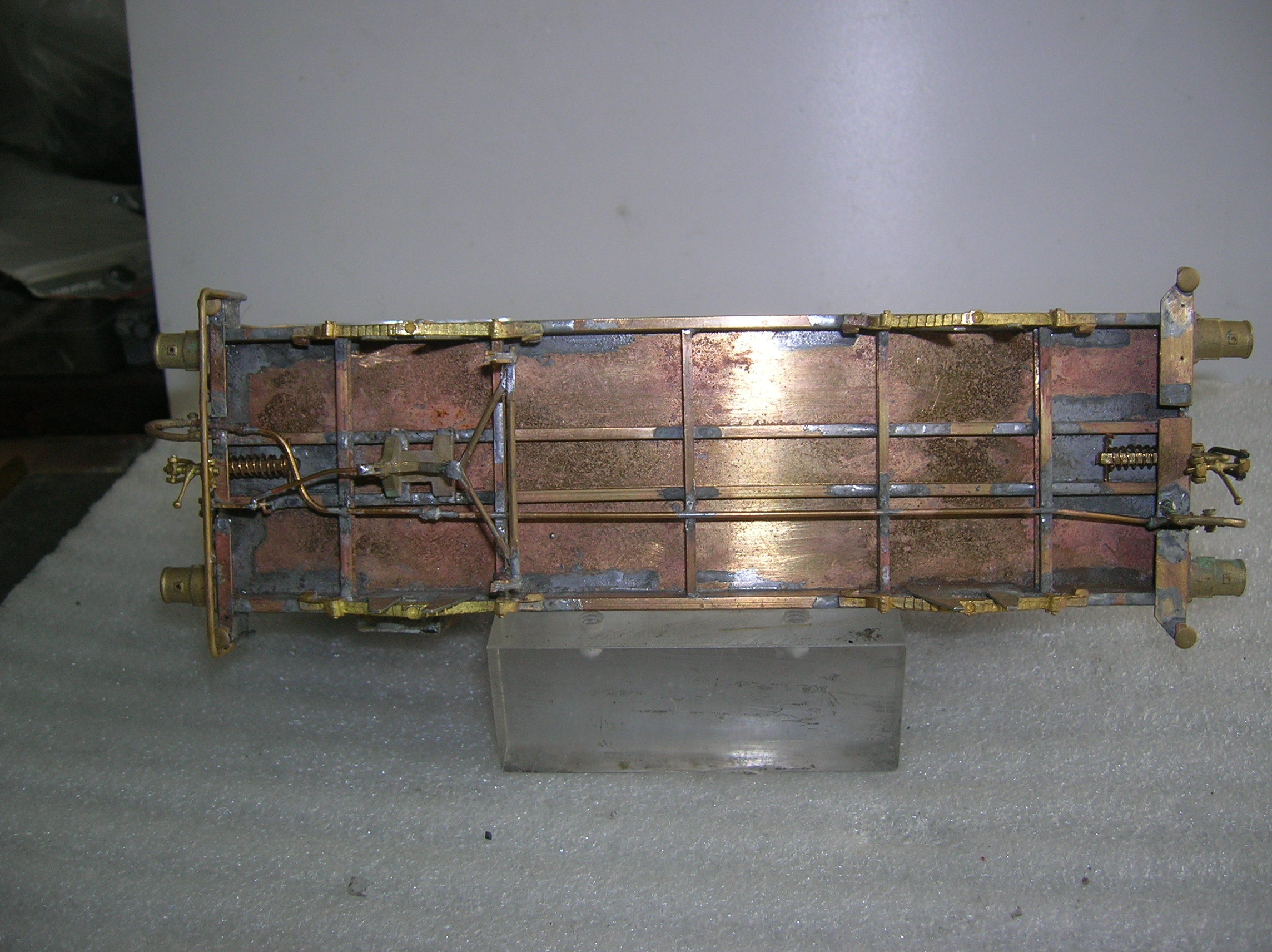

on arrive a cela voir photo ici pose d'un 1 élément

prochaine fois PHASE 4 la citerne ou la cabine

cordialement a tous marcou
