Locotracteur Moyse sur base Rivarossi

[Didier Predhomme]

Bonjour

Le travail avance, le plan en 2d est commencé.

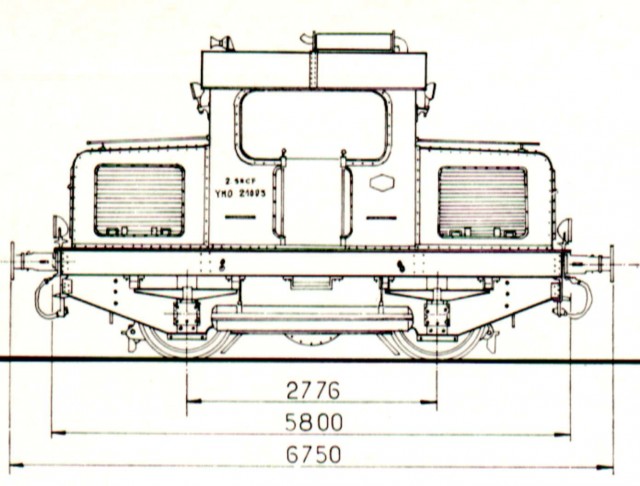

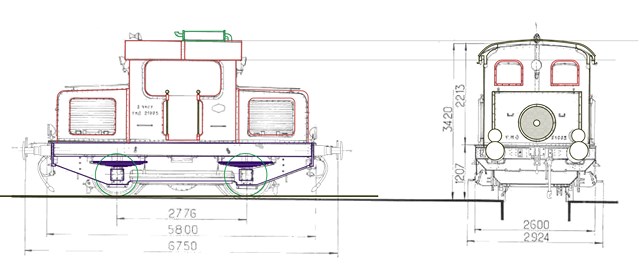

Plan MOYSE YMO 21000 [640x480].JPG (33.8 Kio) Vu 2019 fois

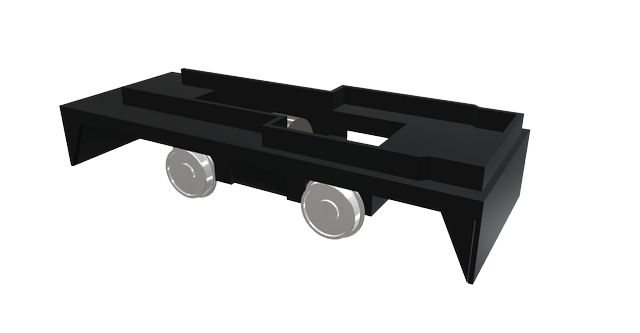

puis le châssis Lima en 3D est terminé.

châssis riva 1 [640x480].png (61.79 Kio) Vu 2019 fois

châssis riva 2 [640x480].png (95.28 Kio) Vu 2019 fois

châssis riva 3 [640x480].png (66.03 Kio) Vu 2019 fois

A suivre

Didier

[Didier Predhomme]

Bonjour

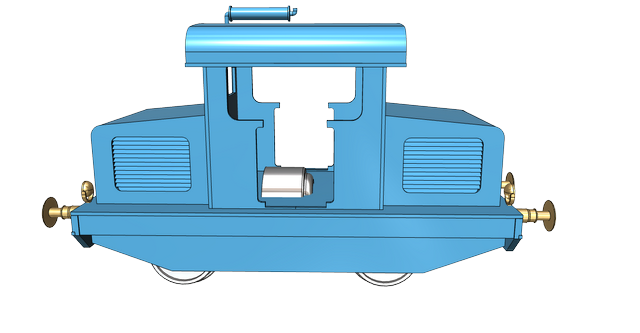

Comme disait David, c'est certain, on verra le moteur ! La courbure du toit n'est pas bonne sur le dessin

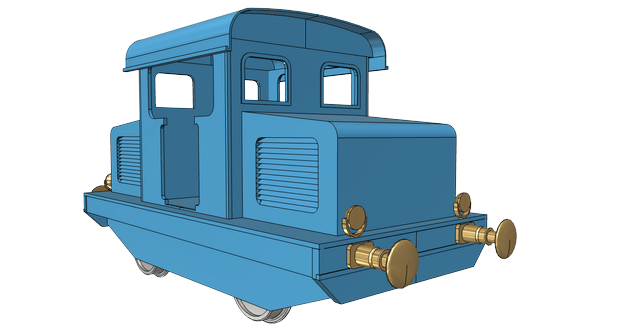

ensemble moyse [640x480].png (119.18 Kio) Vu 1928 fois

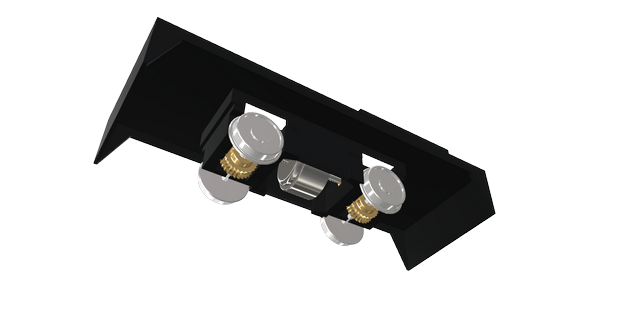

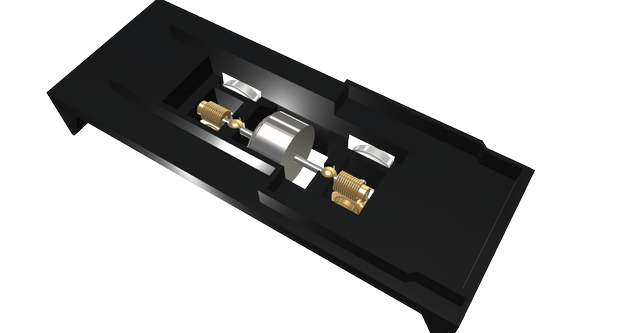

implantation mécanique [640x480].png (99.8 Kio) Vu 1928 fois

[lulu67340]

ca semble tellement facile le dessin 3D... En tous cas c'est bien beau..Comment sont faites les petites loupiotes ??

[stratus]

Même pas étanche, il va avoir des soucis pour traverser la mer rouge ton Moyse, même avec l 'aide de qui l'on sait

Beau travail Didier

[BrunoD]

Pour contribuer au sujet ...
En 1999, ça nous rajeunit pas, j'ai construit un MOYSE Y21000 selon fiche Loco-revue sur châssis Rivarossi "jouet" acheté 100 F soit 15€
Total prix de revient moins de 100 € (mais pierre M m'a donné les supports de rambardes capots, merci)

Moyse YMO en zéro juin 2003

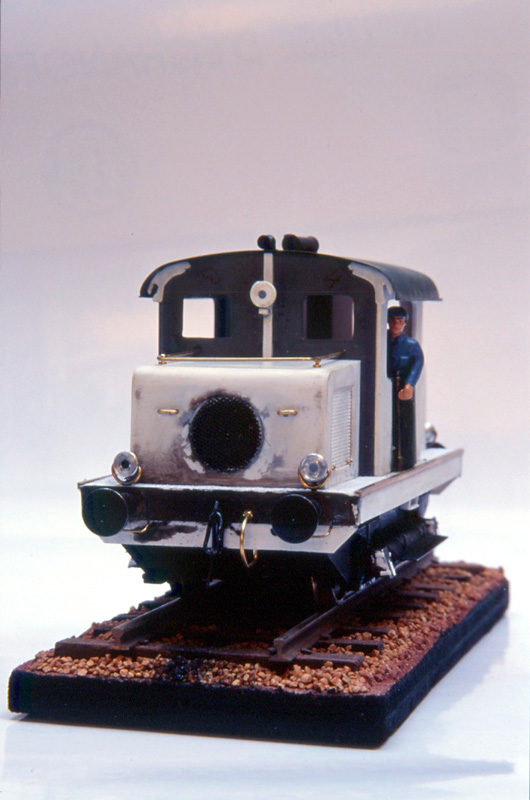

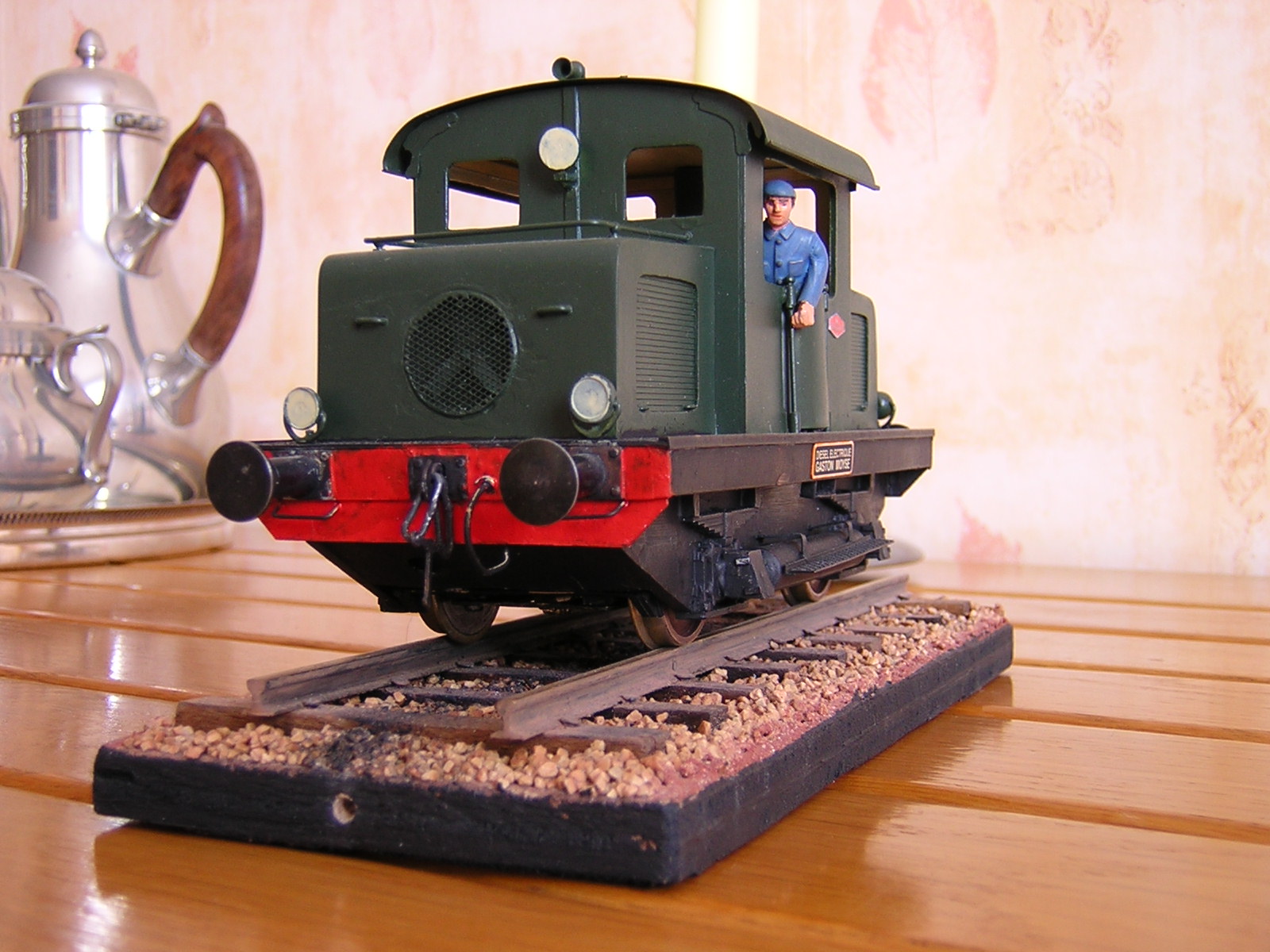

Moyse YMO en zéro vue avant

J'ai peu modifié les flancs de châssis mais j'ai du changé les vis sans fin et roues dentés qui étaient "mangées" (achat micro model strasbourg)

Zéro pas cher Locotracteur diesel Gaston MOYSE Type Y MO 21 001 à 4 Mise en service en 1934 dans la région Nord.
Modèle construction intégrale (oct. 1999) Francs Euros
Base = locotracteur RIVAROSSI, occasion 100 15
Caisse en plasticarte 50 8
Détaillage et pièces diverses 300 50
Produits (colle, peinture) 100 15

Ci après le Moyse avant peinture et le dessin des pièces caisses (plastique et fer blanc porte et toit)

Moyse YMO en zéro avant peinture

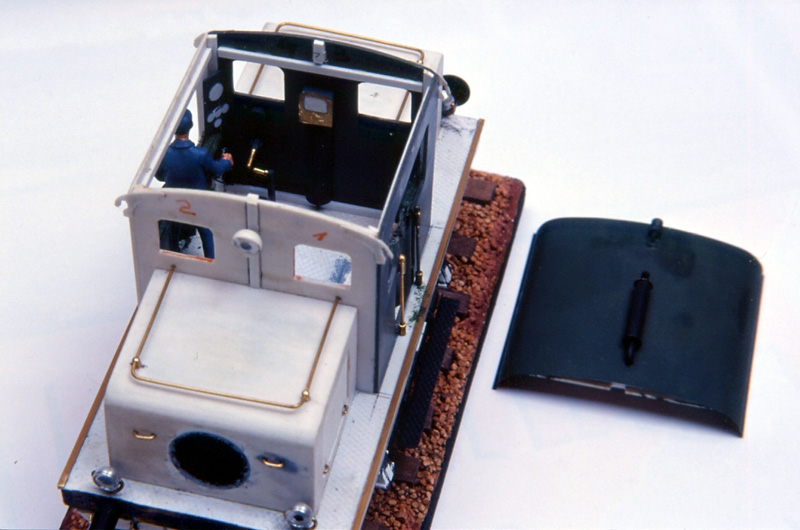

Moyse YMO en zéro de dessus toit enlevé

2005-01_Moyse-YMO21003-plasticarte-caisse.pdf

Moyse YMO en zéro dessin des pièces de la caisse en plasticarte et fer blanc

(36.31 Kio) Téléchargé 307 fois

[PIERRE]

Je me souviens de ton Moyse, Bruno, et de ton fils, jeune à l'époque, que j'avais un peu chahuté lors d'une de vos prestations en soutien au Lyon Club ou un truc comme ça un peu avant Noel!!!
bon, j'avais un peu poussé le bouchon ce jour-là, mais j'étais persuadé qu'il m'avait reconnu!
bon, ça fait un certain temps!!!

quand j'ai vu le sujet arriver, j'ai de suite pensé à ton locotracteur, et j'attendais pour mettre un post t'invitant à nous montrer les photos....
mais comme il ne faut jamais remettre au lendemain ce que quelqu'un d'autre pourrait faire le surlendemain...
l'adage est vérifié!

[BrunoD]

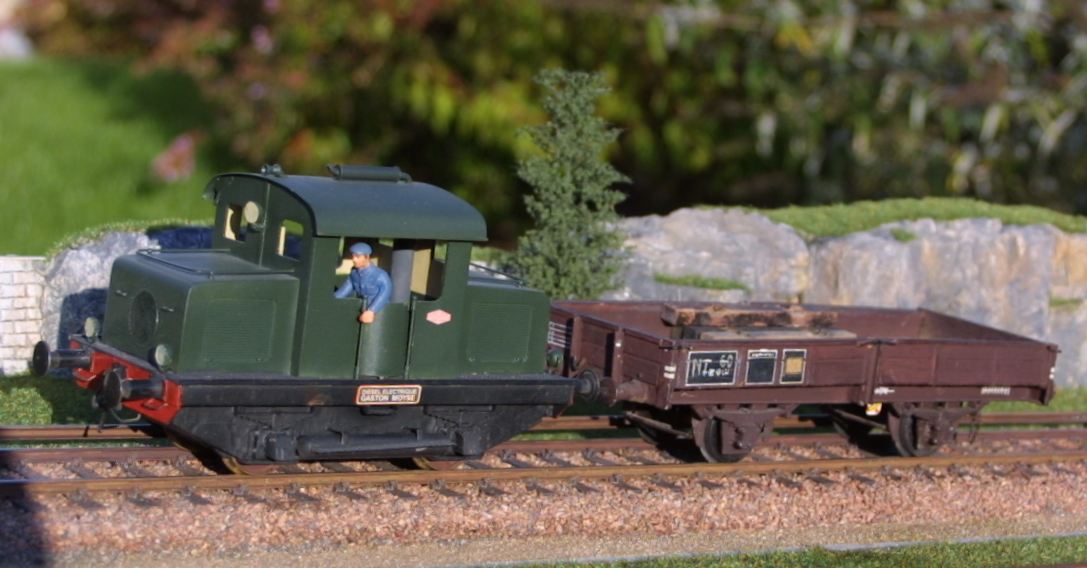

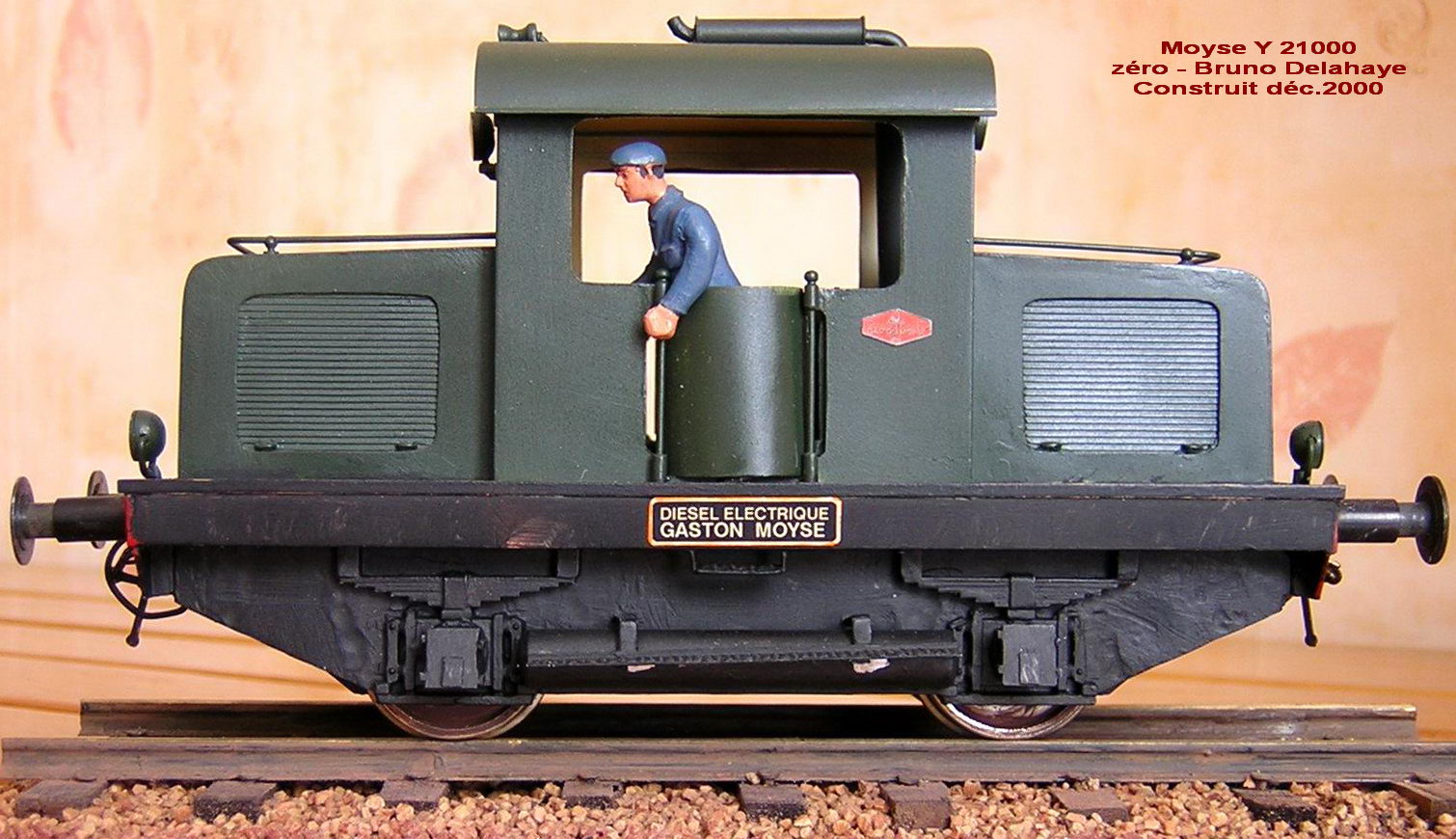

Pour compléter mon post précédent, une vue de mon Moyse sur un diorama en zéro de 2007 (stage décor CFFC), copie des schémas de la fiche Loco revue et plaque GASTON MOYSE rouge

Moyse avec son plat

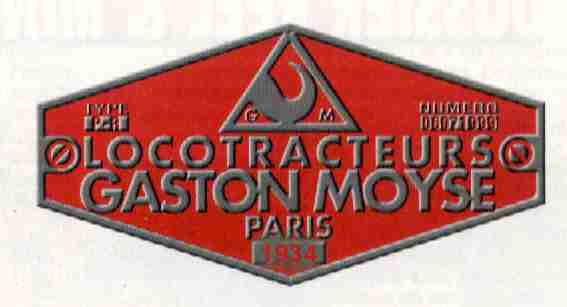

plaque rouge GASTON MOYSE

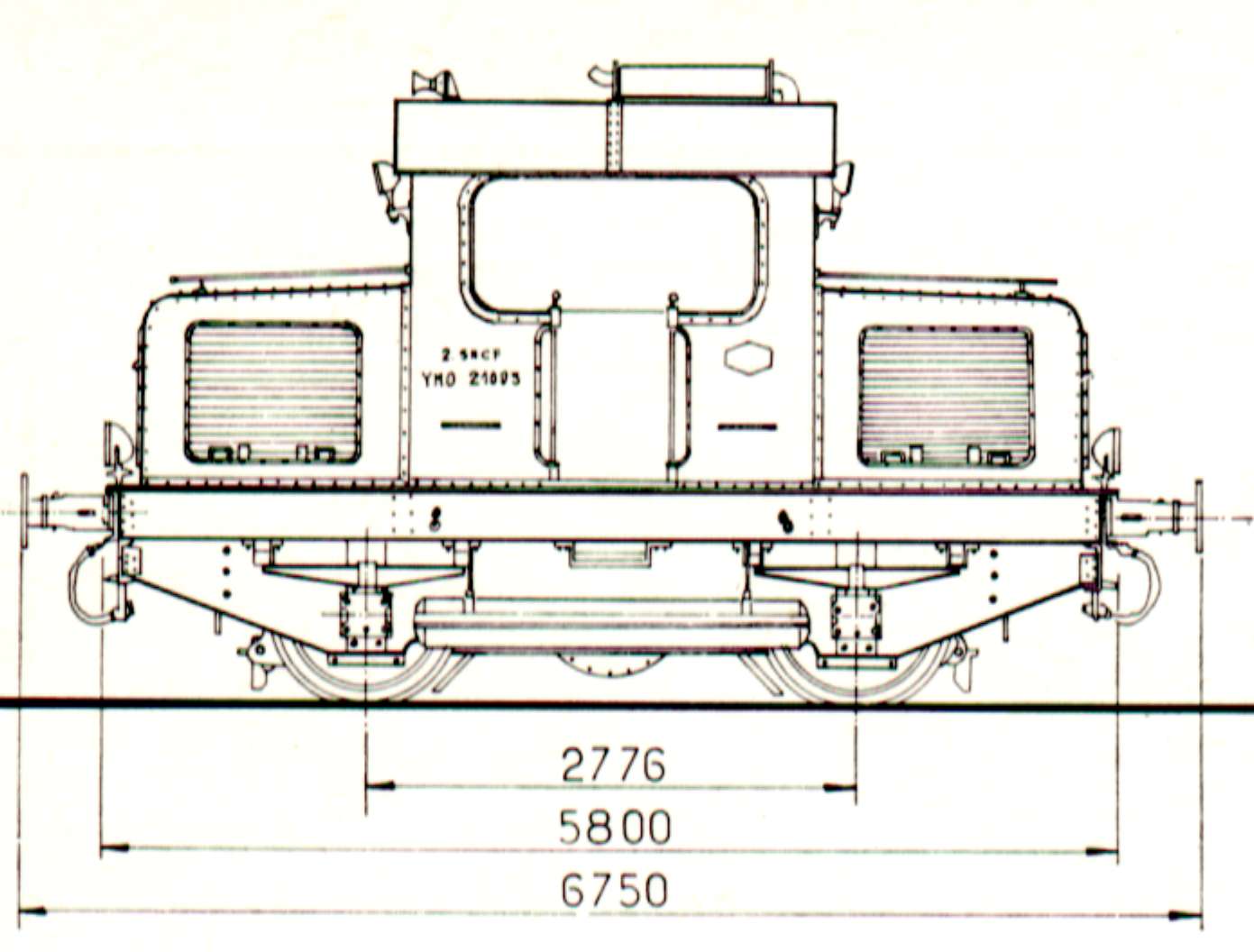

Moyse YMO élévation Loco revue

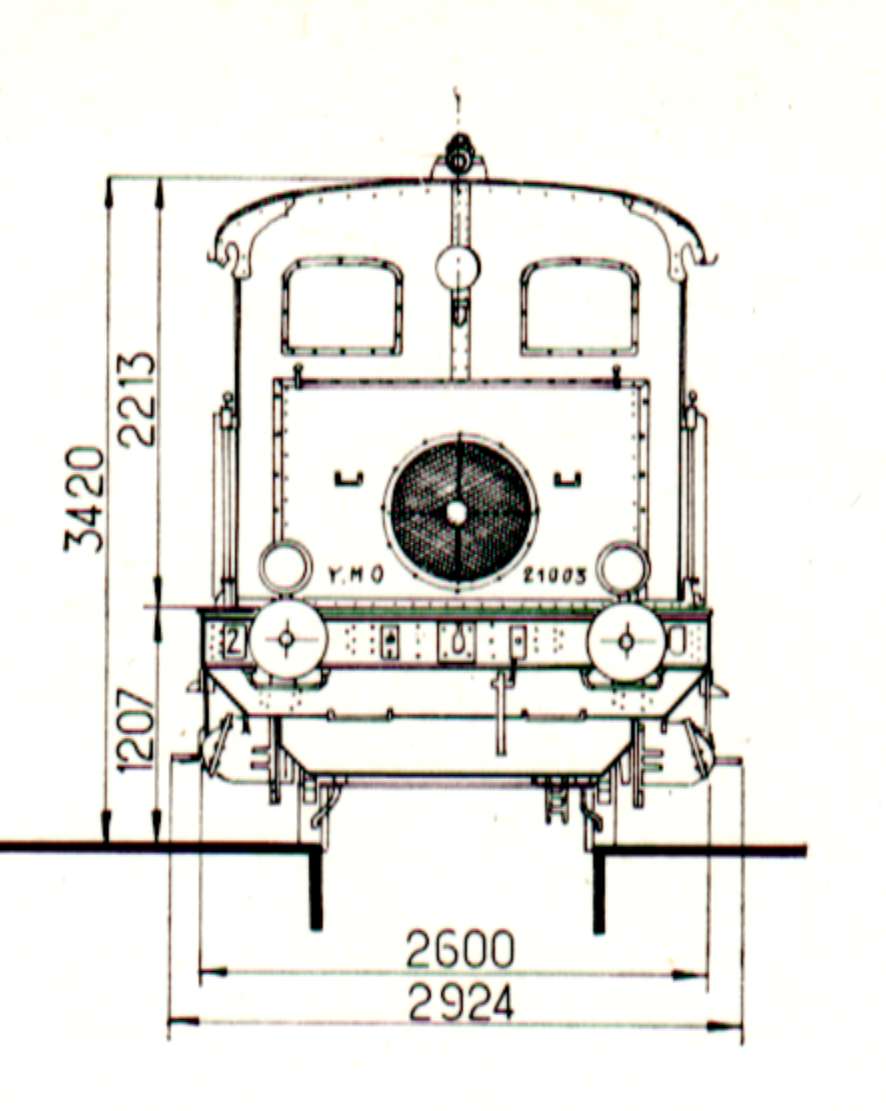

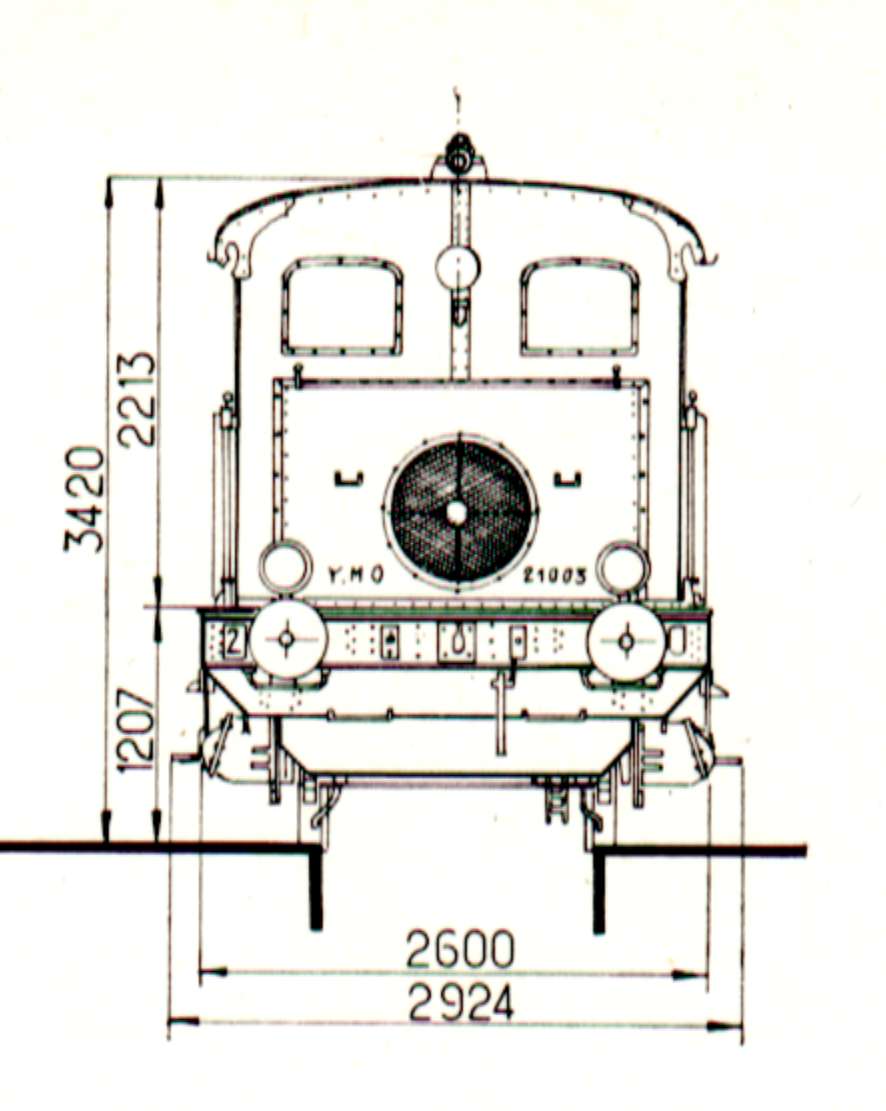

Moyse YMO de face Loco revue

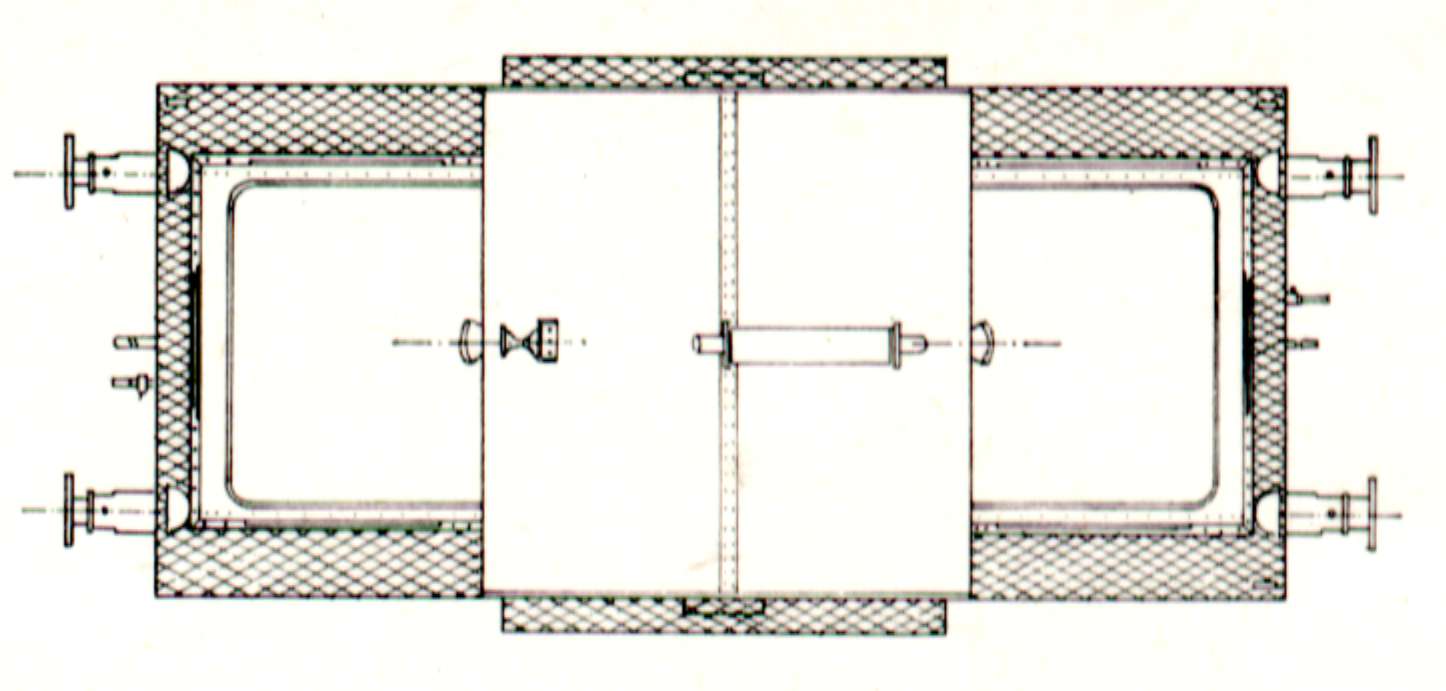

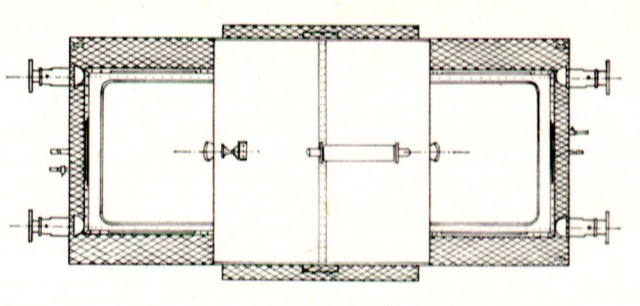

Moyse YMO dessus Loco revue

[Didier Predhomme]

Bonsoir

Voilà qui me réconforte, la chose est donc possible. Il est bien beau ce modèle. Je vais récupéré le dessin de la plaque et peut-être le refaire en vectoriel. Merci de l'avoir posté.

Je continue donc. Peut-être que je vais faire une caisse en 3D, si plusieurs modélistes étaient intéréssés, nous pourrions faire des tirages, en projet commun, avec le Cercle du Zéro.

Dans ce cas peut-être que le châssis mériterais également le même sort ou du moins les flancs avec les boîtes et les suspensions. Faut voir.

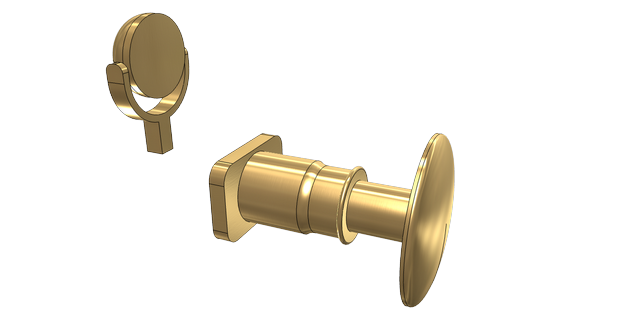

Pour les "petites loupiotes" c'est comme les tampons, une évocation pour faire joli sur la photo

phare et tampon [640x480].png (81.09 Kio) Vu 1781 fois

[beraby]

Mon cher Didier ,
Voila une bonne idée , un projet commun ...
Je serais intéressé ...
Amitiés

Bertrand raby

[matthieu]

Moi aussi !
