Un Galion Rail/route

[Daniel67]

Superbe Daniel "as usual"
Encore un projet original. Un article du bulletin ou d'Entrevoie t'aura-t-il donné l'envie de ?

C'est un projet de longue date, mais c'est vrai que l'article en question a déclenché le passage à l'acte !

[Daniel67]

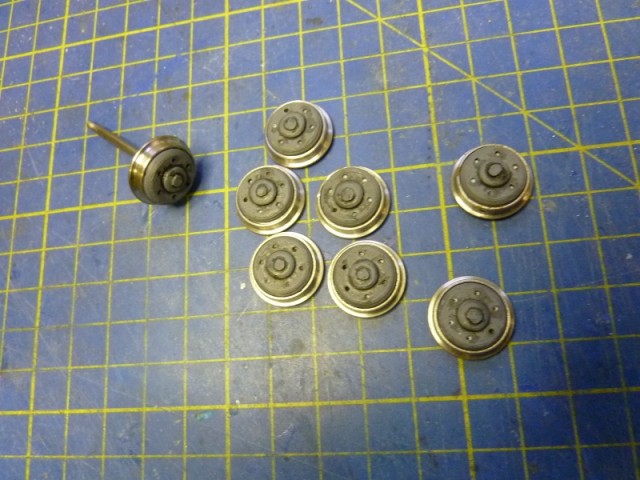

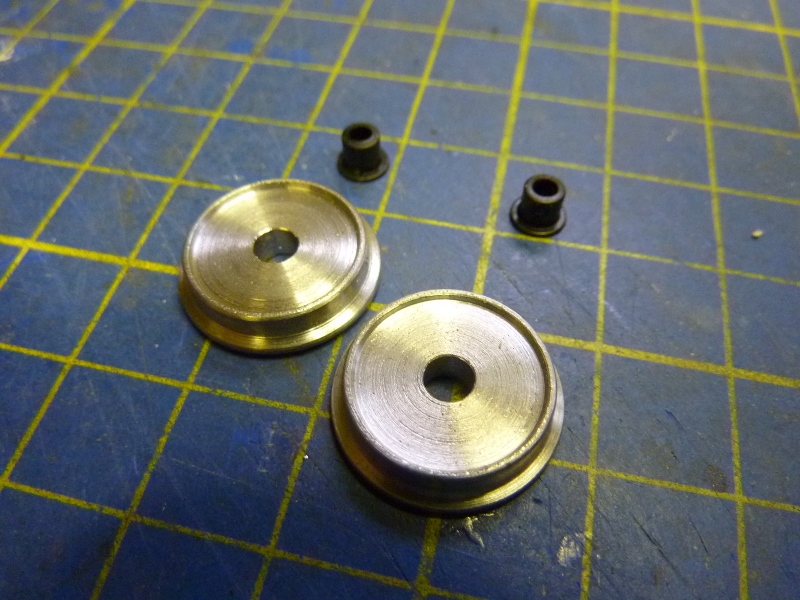

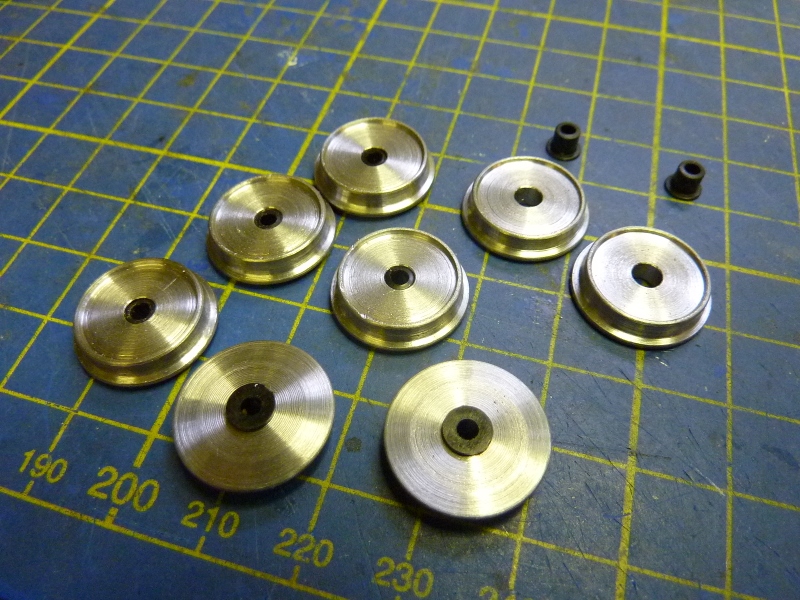

Usinage des roues et des bagues d'isolation. Reste à mouler les flasques. Pour plus tard …

A suivre ...

[Rolf]

Daniel

par Daniel67 » 14 déc. 2019

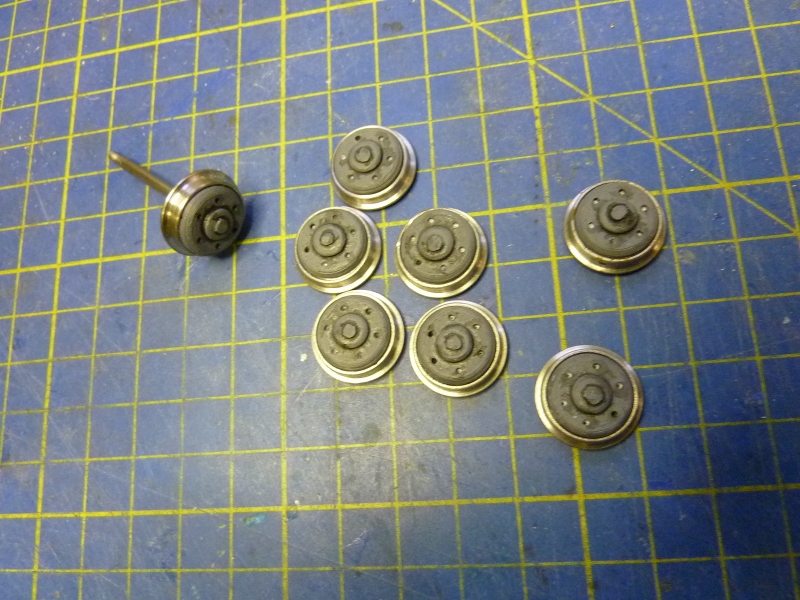

Usinage des roues et des bagues d'isolation. Reste à mouler les flasques. Pour plus tard …

Avec plaisir - chez Daniel ça sera prêt ce soir

Bon courage

Rolf

[rasschaert]

Bonjour Daniel,
Magnifique transfo-motorisation!
Je me permets une suggestion concernant la réalisation des vitrages de la caisse.
Il y a quelques années, avant de découvrir le zéro, je réalisais des camions de pompiers au 1/43 et 1/24ème en plasticarte.
Pour réaliser les baies qui sont installées par les carrossiers, et qui arrivent tout droit de l'industrie du camping-car, j'utilisais des profilés constitués de rails en N ou en Z en maillechort, mis en forme à la pince à becs ronds pour former un quadrilatère, et refermés sur un grand coté avec une soudure à l'étain. Après limage des soudures et bourrelets de matière dûs au pliage obtient ainsi des châssis rectangulaires à angles arrondis relativement rigides et faciles à manipuler sans précaution particulière.
Je n'ai rien inventé, les vrais étaient faits ainsi par pliage, en particulier par une firme qui s'appelait Farnier-Penin.
Après quelques essais plus ou moins fructueux (mais je ne doute pas que ta dextérité viendra vite à bout de la maitrise de la régularité des arrondis!), les avantages sont multiples:

• le sommet du rail, plus étroit s'encastre à merveille dans la carrosserie en plastique, tandis que la semelle du rail située à l'extérieur de la carrosserie, fait fonction de couvre-joint

• le coté intérieur accueille aisément le vitrage rapporté qui est ainsi très propre

• la mise en peinture est facilitée puisque l'on peint le cadre à part, en noir ou en alu, avant l'assemblage final et cela évite les bavures malheureusement difficiles à maitriser

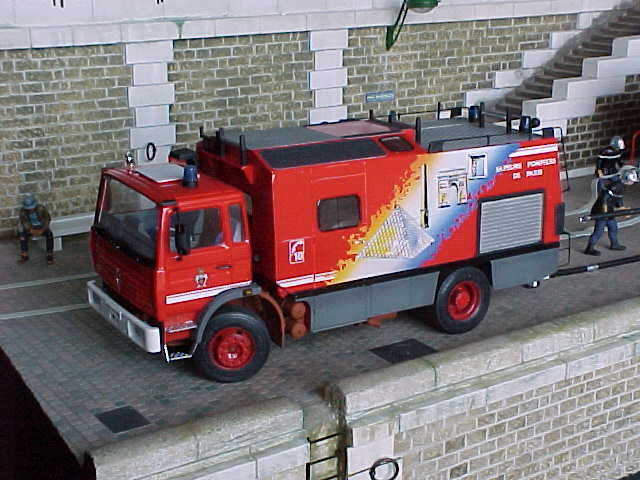

Ci dessous un petit exemple d'une carrosserie au 1/24 ainsi équipée (porte de l'habitacle et toiture du lanterneau) :


Je n'ai malheureusement pas de photos de véhicules au 1/43ème ainsi réalisés car le numérique n'était pas encore en vogue, mais cela marche aussi très bien!
Amicalement
Joël

[Daniel67]

Merci pour ton message Joël, et pour ton astuce. Je vais tester ça.

[Daniel67]

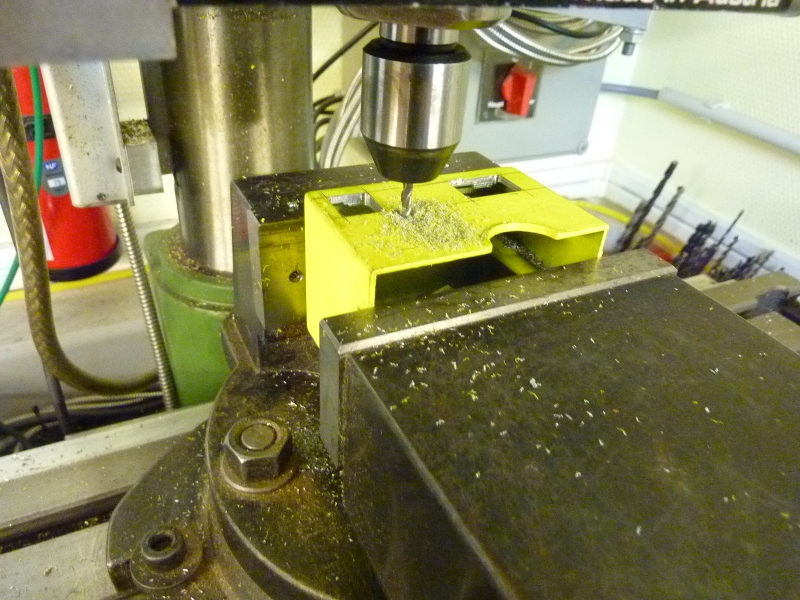

Fraisage des ouvertures dans la deuxième caisse …

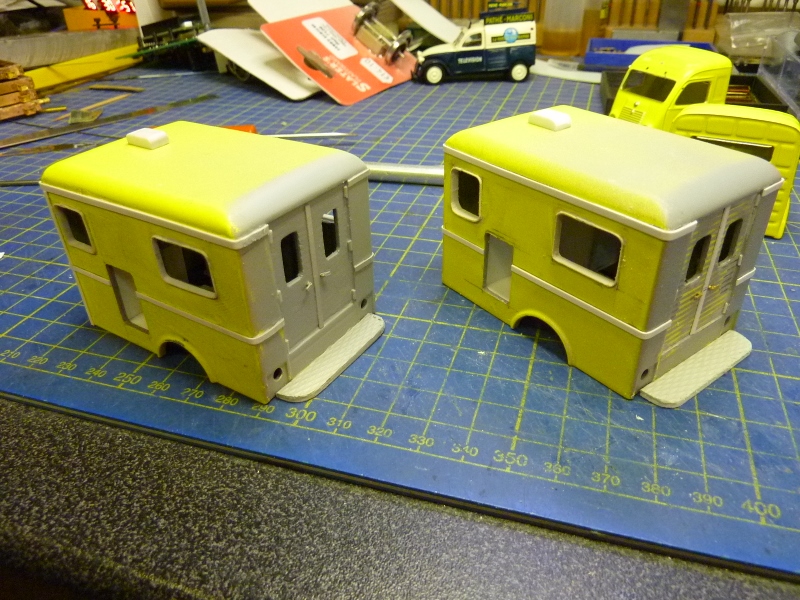

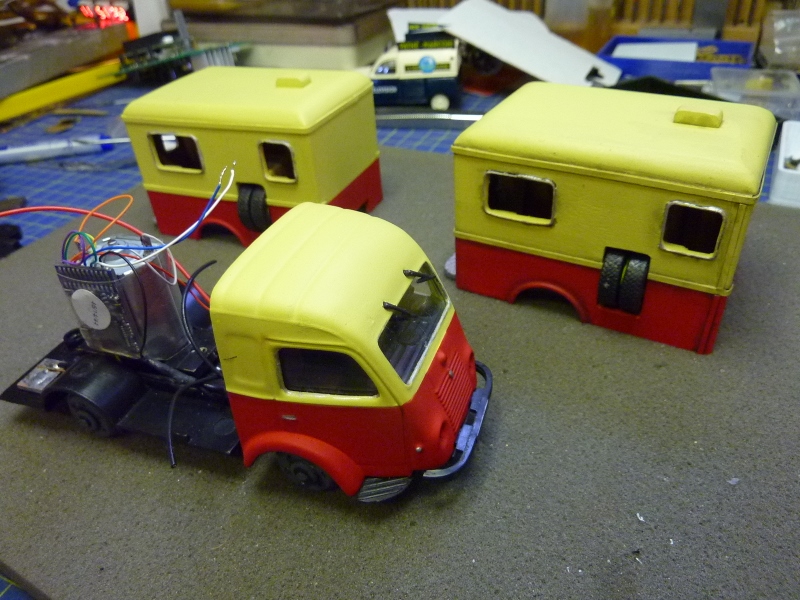

Les deux caisses au même stade …

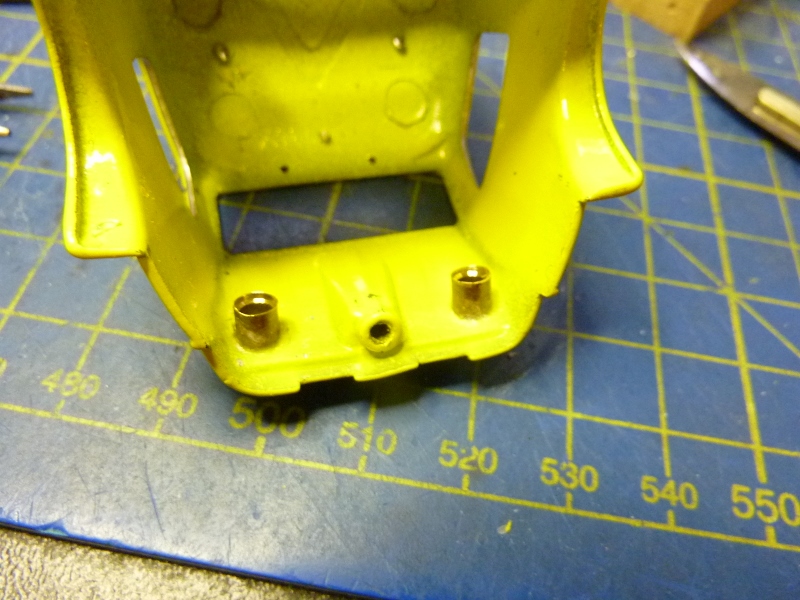

Pose des conduits des LEDs pour éviter les fuites de lumière …

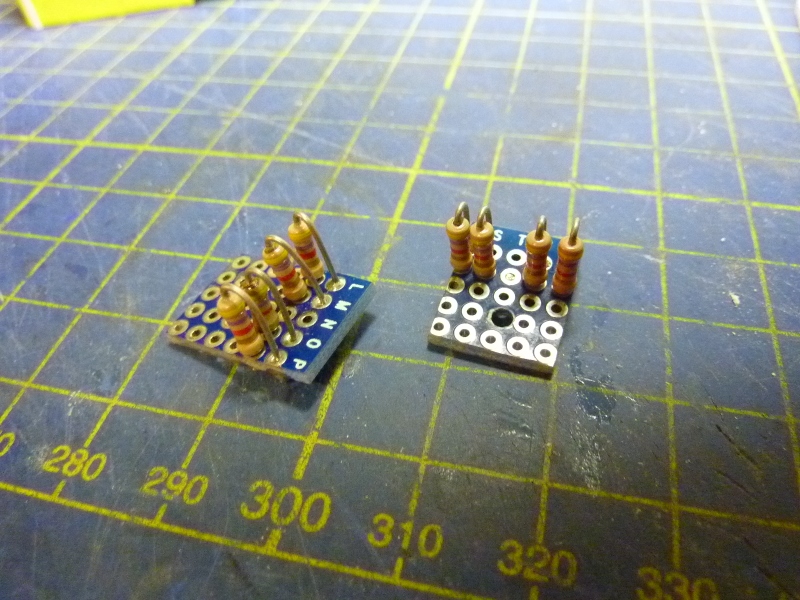

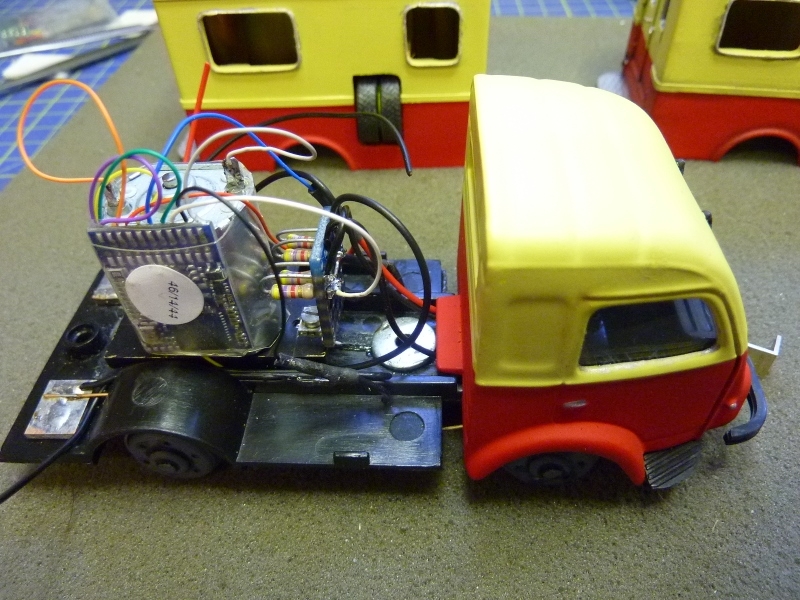

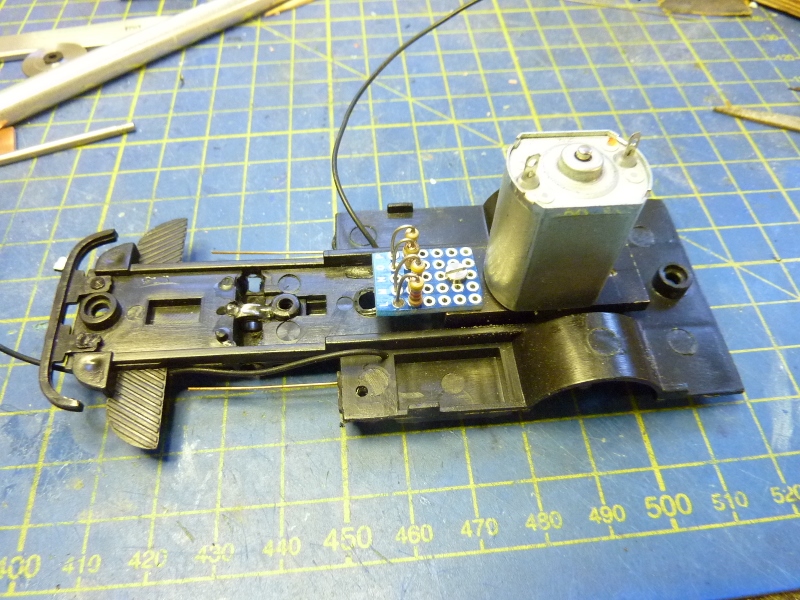

et, les platines pour les résistances de limitation du courant…

A suivre ...

[mimiche77]

Tiens ...? il y a une 2CV qui attend son tour sur l'établi ....

[Bagages Express]

C'est pour finir les restes de peinture...

[FRISCO]

Meilleurs Voeux pour la Nouvelle Année pour Elisabeth et pour toi même.
Santé, voyages et, bien sûr, modélisme, et pour cela, il me semble que l'on peut compter sur toi.

[Daniel67]

Merci François, et mes meilleurs vœux à tous. Santé, réussite, et … plein de petits trains.

Suite …

A suivre ...
