Levier d'aiguillage Saxby

[ffayolle]

[stratus]

Salut Stratus,

Sais-tu si ils sont fonctionnels (en tout cas mobile si le mouvement est activé sur la barre de transmission) ?

Je n'ai pas plus d'infos que ce que j'ai trouvé su le site de JPP, mais le connaissant, en général, ses productions sont assez poussées.

[ffayolle]

Bonsoir,

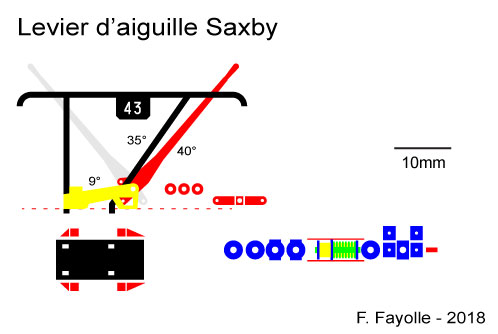

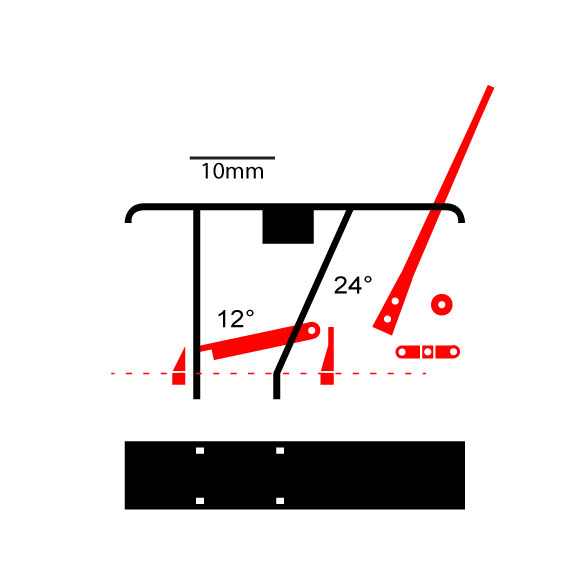

Histoire de et comme les premiers essais en photogravure sont très satisfaisants, un levier d'aiguille Saxby II "ou presque"


Il faudra bien évidemment empiler les couches de 0,2mm de laiton pour obtenir les volumes souhaités.

N'hésitez pas à commenter

Fabrice

PS: Une idée pour représenter sans passer par le stade fonderie le ressort du mécanisme? Quelle pièce de tous les jours pourrait-être détournée de son usage?

[Eiffel]

PS: Une idée pour représenter sans passer par le stade fonderie le ressort du mécanisme? Quelle pièce de tous les jours pourrait-être détournée de son usage?

Un simple fil laiton enroulé autour de l'axe?

[ffayolle]

Bonne idée M. Eiffel


Donc pour le ressort, un tube de 2mm (longueur: 8mm) et du fil autour

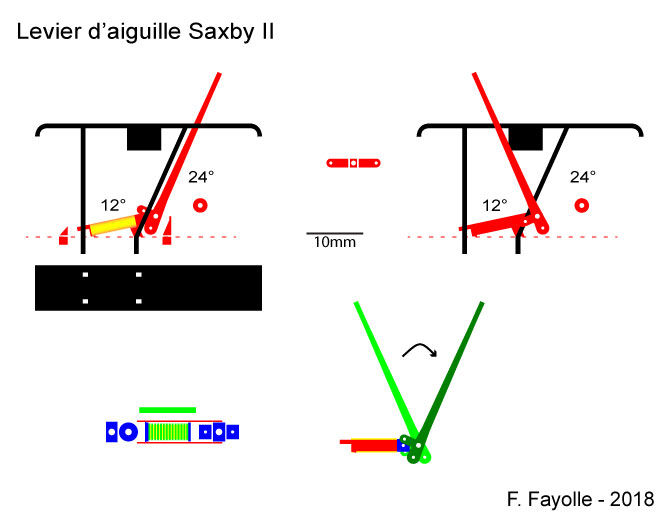

Suite de la conception, mais la question qui se pose est : fonctionnel ou non ce levier?
Relativement facile à faire si on admet que le ressort ne bouge pas quelque soit la position du levier.
Acceptable ou non?

A suivre car il faut que je vérifie certaines cotes sur le terrain, ne travaillant qu'à partir de photographies

Et d'avance merci pour vos commentaires et ou critiques...

[ffayolle]

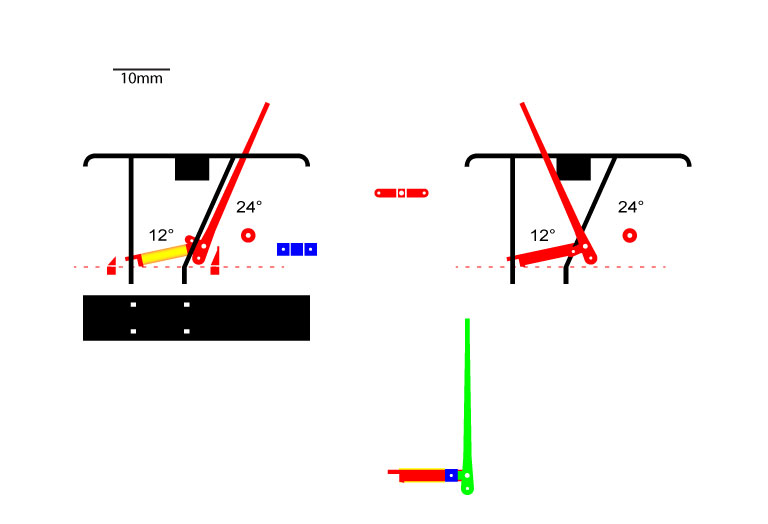

Développement en cours dans l'attente de critique(s)


[ffayolle]

Rien de mieux d'un plan coté pour vérifier que...


A suivre...

[ffayolle]

Bonjour,

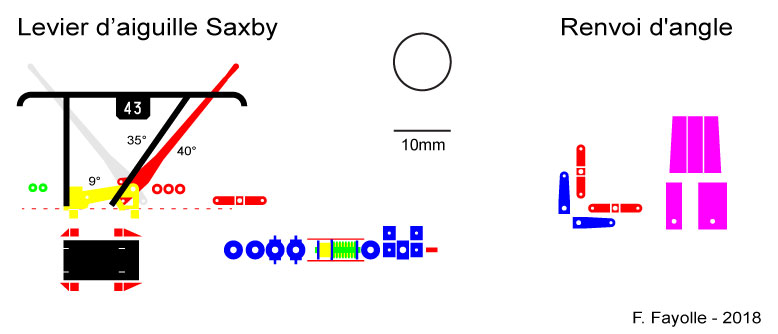

La conception du levier est presque terminée. Mais il ne faut pas oublier le renvoi d'angle.

A vous lire pour vos critiques qui me permettront d'améliorer le modèle

Fabrice

[ffayolle]

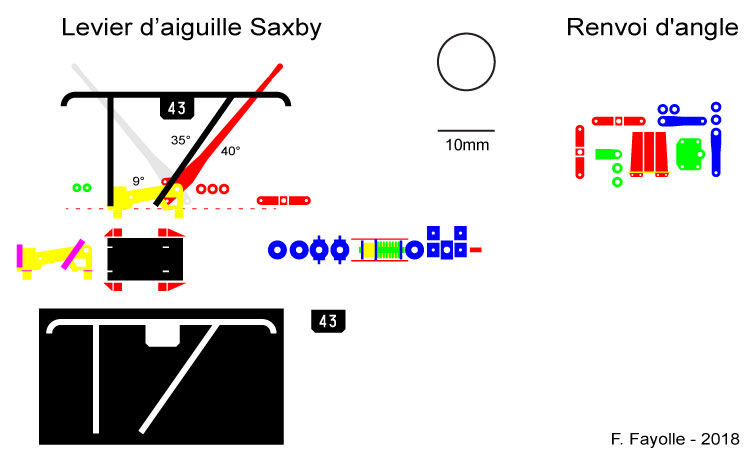

Bonjour à tous,

2 personnes m'ont fait le même retour en off. J'ai donc pris en compte cette remarque:
- réalisation des rambardes en laiton de 1mm, un gabarit étant à réaliser.

à suivre...

Fabrice

[ffayolle]

Pour information, de l'impression 3D à découvrir
Cf. https://www.shapeways.com/shops/la-voie-du-zero-1
C'est un membre du Cercle du Zéro
