Un bâtiment en kitbashing
Re: Un bâtiment en kitbashing
En effet, et cela prouve qu'on peut aussi "quitte bâcher" ( ) autre chose que du matériel roulant!
- 230d9
- Platinum
- Messages : 2418
- Enregistré le : 02 avr. 2008, 09:05
- Localisation : Rouergue
- A été remercié : 3 fois
Re: Un bâtiment en kitbashing
Et en plus c'est bien présenté et expliqué !
Mobilitate viget viresque acquirit eundo.
Alain
Alain
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing
Merci pour ces commentaires élogieux. Dans l'exemple précédent, le kit utilisé a été certes amélioré, mais somme toute monté dans sa configuration initiale. Le kitbashing permet également de modifier en plus ou en moins le volume du bâtiment et ses caractéristiques générales. Deuxième exemple avec ce WC.
Nous partons toujours du même kit peu coûteux de l'artisan Addie-Modell

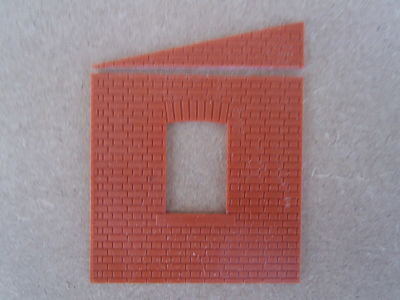

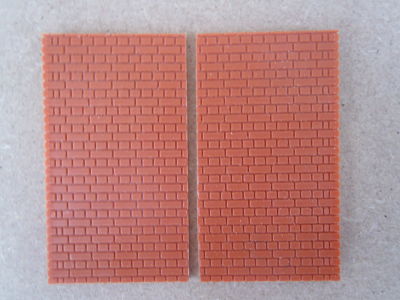

Nous allons cette fois réduire de moitié les pignons et façade ET inverser la pente du toît. Pour ce faire, le triangle supérieur de chaque pignon va être délicatement découpé à l'aide d'une scie à dos miniature X-Acto dont la voie correspond exactement à la largeur des joints.
Nous partons toujours du même kit peu coûteux de l'artisan Addie-Modell
Nous allons cette fois réduire de moitié les pignons et façade ET inverser la pente du toît. Pour ce faire, le triangle supérieur de chaque pignon va être délicatement découpé à l'aide d'une scie à dos miniature X-Acto dont la voie correspond exactement à la largeur des joints.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing

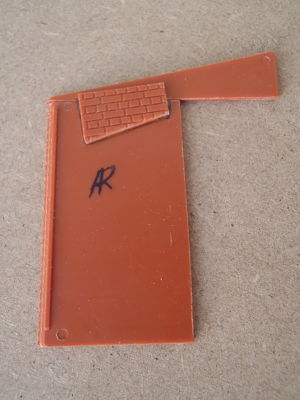

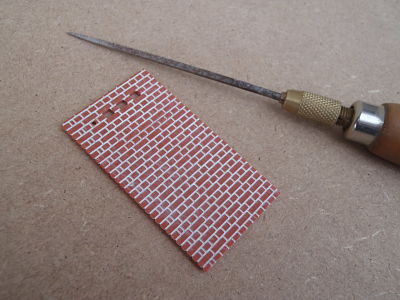

La façade borgne va également être coupée en 2 parties égales (le bâtiment d'origine est carré !) qui vont nous donner le pignon et la façade du nouveau bâtiment (l'ex-pignon arrière, délesté de son triangle supérieur, va rejoindre la boîte à brol)

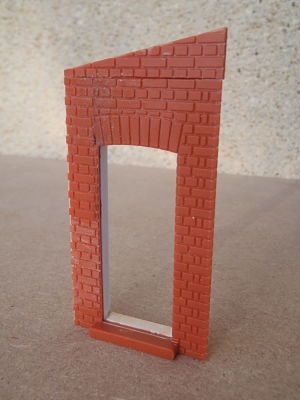

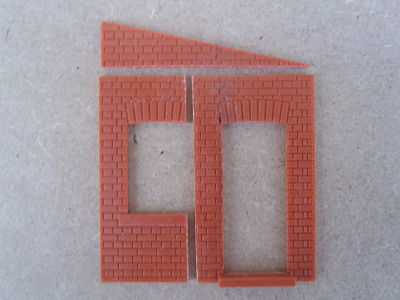

Comme indiqué précédemment, la pente du toit est inversée pour chacun des pignons : on recolle donc le triangle de muraille en ménageant la largeur des joints, anéantie par la scie X-Acto.
Les 2 pièces sont contre-collées sur un segment issu de la chute de l'ex-pignon avant (y'a pas de petites économies !)
Comme indiqué précédemment, la pente du toit est inversée pour chacun des pignons : on recolle donc le triangle de muraille en ménageant la largeur des joints, anéantie par la scie X-Acto.
Les 2 pièces sont contre-collées sur un segment issu de la chute de l'ex-pignon avant (y'a pas de petites économies !)
Modifié en dernier par cdz183 le 15 avr. 2016, 09:47, modifié 1 fois.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing

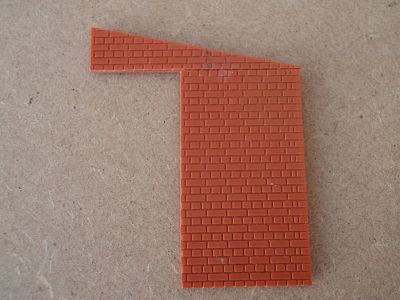

L'excédent de muraille est ensuite scié dans l'alignement exact du nouveau pignon. Même traitement pour le pignon avant.

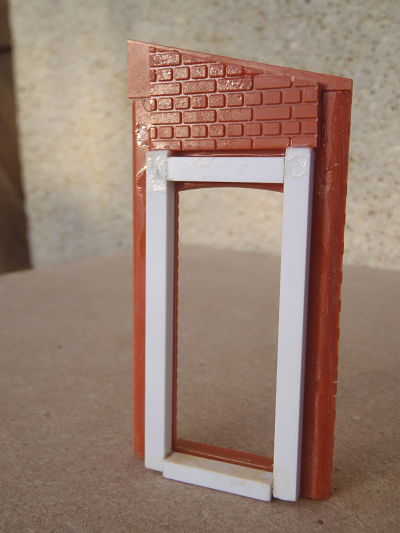

Comme pour le bâtiment précédent, nous allons donner de la profondeur aux murailles en y contre-collant du profilé Evergreen 187 (3,2 x 4 mm).

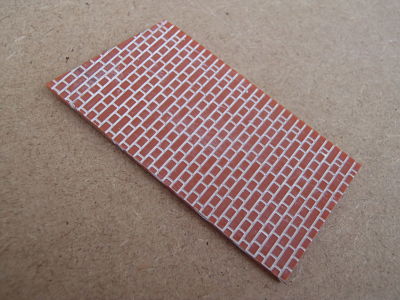

Après comblement du joint par de la Humbrol blanc mat n°34 et essuyage, il ne subsiste plus aucune trace visible du charcutage entrepris (NB : la discontinuité de l'appareillage de briques n'a ici aucune importance, la partie arrière du bâtiment étant invisible des spectateurs, mais il aurait fallu en tenir compte dans le cas contraire en décalant et en recoupant le triangle supérieur)
Comme pour le bâtiment précédent, nous allons donner de la profondeur aux murailles en y contre-collant du profilé Evergreen 187 (3,2 x 4 mm).
Après comblement du joint par de la Humbrol blanc mat n°34 et essuyage, il ne subsiste plus aucune trace visible du charcutage entrepris (NB : la discontinuité de l'appareillage de briques n'a ici aucune importance, la partie arrière du bâtiment étant invisible des spectateurs, mais il aurait fallu en tenir compte dans le cas contraire en décalant et en recoupant le triangle supérieur)
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing

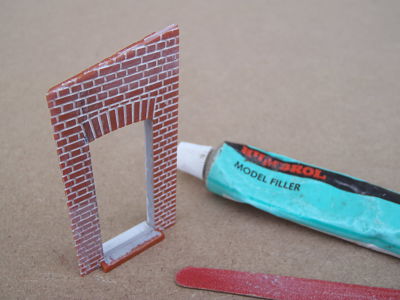

La tranche des ouvertures est traitée comme pour le premier bâtiment : masticage, gravure et peinture.

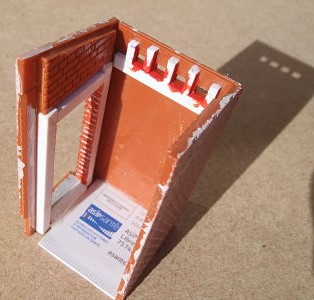

Enfin, le pignon a été ajouré de quelques briques en boutisse, suivant une tradition bien établie dans ch'nord. Un trou bien centré est percé au diamètre 1,5 mm, puis fignolé à la lime carrée de 2 jusqu'à disparition de la boutisse et des joints maçonnés qui l'entouraient
Les ouvertures d'aération des WC sont rallongées en épaisseur par le collage de profilés Evergreen réf 167 de 2 mm mis en forme puis peints en rouge Humbrol mat 60, tout comme l'embrasure de porte. Les parois qui le nécessitent voient leur bord externe biseautés à 45°, puis sont assemblées.
Enfin, le pignon a été ajouré de quelques briques en boutisse, suivant une tradition bien établie dans ch'nord. Un trou bien centré est percé au diamètre 1,5 mm, puis fignolé à la lime carrée de 2 jusqu'à disparition de la boutisse et des joints maçonnés qui l'entouraient
Les ouvertures d'aération des WC sont rallongées en épaisseur par le collage de profilés Evergreen réf 167 de 2 mm mis en forme puis peints en rouge Humbrol mat 60, tout comme l'embrasure de porte. Les parois qui le nécessitent voient leur bord externe biseautés à 45°, puis sont assemblées.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing
La porte du bureau ayant été faite en scratchbuilt (construction intégrale), la porte des WC sera faite en kitbashing (détournement de kit), conformément à la philosophie de ce fil.

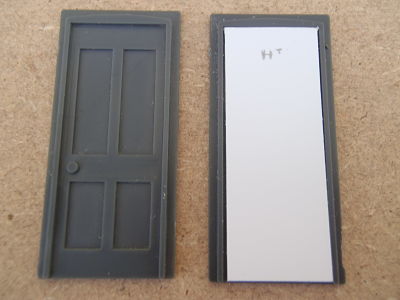

La porte d'origine (pas terrible, mais qui a le mérite d'exister ! ) va donc être utilisée : la poignée (sic) est arasée à l'X-Acto et son ex-emplacement soigneusement poncé et aplani. Un morceau de plasticarte Evergreen d'1mm d'épaisseur, taillé aux dimensions internes de la porte, est collé sur celle-ci.

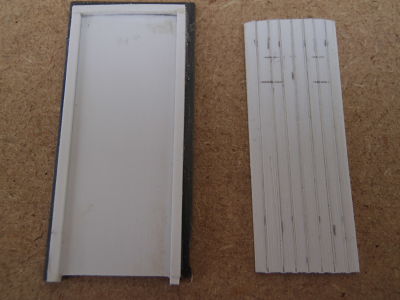

Cette porte ouvrant vers l'extérieur (indispensable au vu de la faible profondeur du WC), un nouvel encadrement plus épais (profilé Evergreen 143 d'1x1,5 mm) va être collé en périphérie, en suivant fidèlement les contours de la porte d'origine (donc cintré en partie haute). La partie basse de la porte est limée sur 1 bon mm afin de laisser un jour pour l'aération basse. Un nouveau morceau de plasticarte d' 1 mm est découpé et mis en forme afin d'épouser cet encadrement, tout en ménageant un micro-joint en périphérie. enfin, la surface est striée à l'X-Acto en 8 planches constitutives.

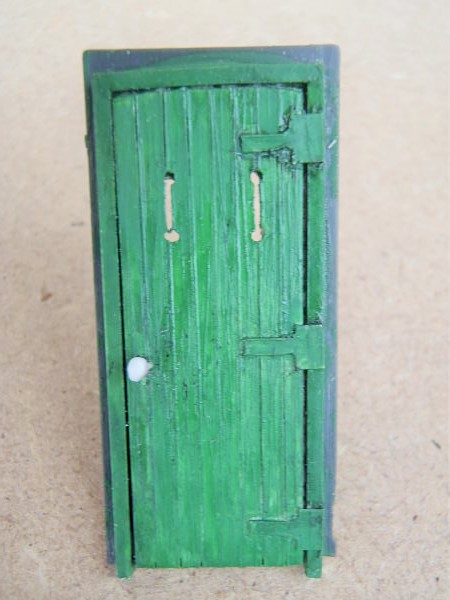

Ce battant est collé sur la porte en le centrant bien. 4 ouvertures d'aération sont percées avec un foret de 1 mm tenu dans une drille à main, puis réunis 2 à 2 à l'X-Acto. 3 pentures sont (grossièrement...) découpées dans du plasticarte Evergreen de 0,25 mm et la poignée ovale en porcelaine est façonnée avec une épingle à bâtir dont l'extrêmité est enduite de colle à bois.
La porte d'origine (pas terrible, mais qui a le mérite d'exister ! ) va donc être utilisée : la poignée (sic) est arasée à l'X-Acto et son ex-emplacement soigneusement poncé et aplani. Un morceau de plasticarte Evergreen d'1mm d'épaisseur, taillé aux dimensions internes de la porte, est collé sur celle-ci.
Cette porte ouvrant vers l'extérieur (indispensable au vu de la faible profondeur du WC), un nouvel encadrement plus épais (profilé Evergreen 143 d'1x1,5 mm) va être collé en périphérie, en suivant fidèlement les contours de la porte d'origine (donc cintré en partie haute). La partie basse de la porte est limée sur 1 bon mm afin de laisser un jour pour l'aération basse. Un nouveau morceau de plasticarte d' 1 mm est découpé et mis en forme afin d'épouser cet encadrement, tout en ménageant un micro-joint en périphérie. enfin, la surface est striée à l'X-Acto en 8 planches constitutives.
Ce battant est collé sur la porte en le centrant bien. 4 ouvertures d'aération sont percées avec un foret de 1 mm tenu dans une drille à main, puis réunis 2 à 2 à l'X-Acto. 3 pentures sont (grossièrement...) découpées dans du plasticarte Evergreen de 0,25 mm et la poignée ovale en porcelaine est façonnée avec une épingle à bâtir dont l'extrêmité est enduite de colle à bois.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing

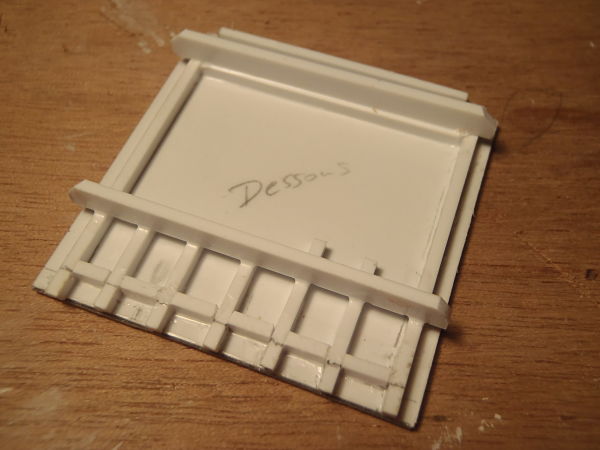

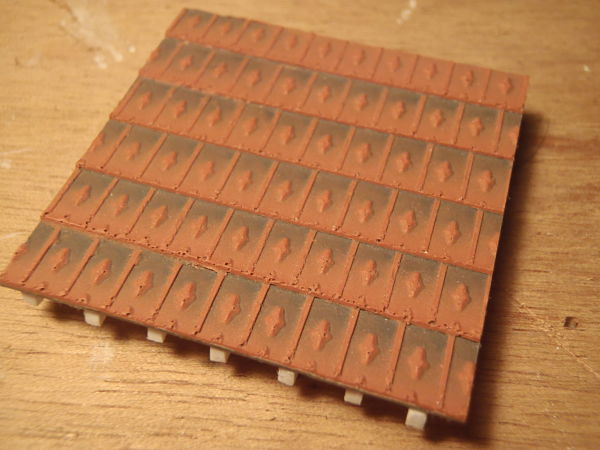

La toiture peut indifféremment être retaillée dans la pièce d'origine fournie dans le kit ou construite intégralement, option choisie ici pour une question de cohérence avec le bâtiment précédemment décrit. La couverture en tuiles losangées est en texture Redutex ; elle est découpée en tenant compte d'un nombre entier de tuiles dans les 2 dimensions (ce qui ne permet pas toujours les débords souhaités ...) et auto-collée sur du plasticarte de 0,5 mm.
Passons à la charpente : les chevrons de 63 x75 sont débités dans du profilé Evergreen 154 de 1,5 x 2 mm ( à l'échelle : 1,46 x 1,74) et les pannes en bastaing de 63 x 175 dans du profilé Evergreen 157 de 1,5 x 4 mm ( à l'échelle : 1,46 x 4). Ces derniers sont taillés en sifflet à leurs extrémités . L'espace entre les chevrons est fermé au droit du mur par le même profilé de 1,5 x 2, évitant les fuites de lumière
A la différence du bâtiment précédent (et pour varier les plaisirs), l'emplacement des pannes est découpé dans les murailles à la scie X-Acto et rectifié à la lime carrée, ce qui assure en outre le verrouillage de cette toiture amovible et une parfaite continuité panne / pignon.
Passons à la charpente : les chevrons de 63 x75 sont débités dans du profilé Evergreen 154 de 1,5 x 2 mm ( à l'échelle : 1,46 x 1,74) et les pannes en bastaing de 63 x 175 dans du profilé Evergreen 157 de 1,5 x 4 mm ( à l'échelle : 1,46 x 4). Ces derniers sont taillés en sifflet à leurs extrémités . L'espace entre les chevrons est fermé au droit du mur par le même profilé de 1,5 x 2, évitant les fuites de lumière
A la différence du bâtiment précédent (et pour varier les plaisirs), l'emplacement des pannes est découpé dans les murailles à la scie X-Acto et rectifié à la lime carrée, ce qui assure en outre le verrouillage de cette toiture amovible et une parfaite continuité panne / pignon.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing

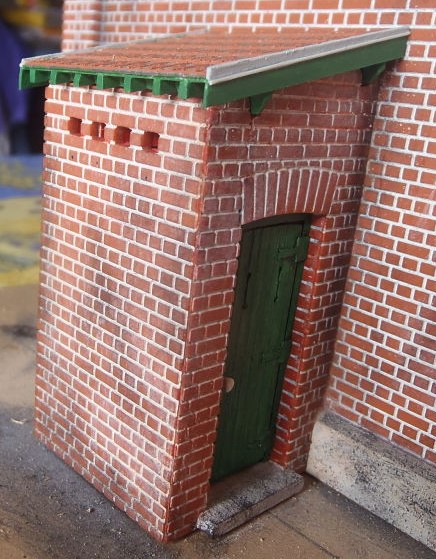

Il reste à tailler les planches de rive dans de la feuille de 0,5 mm : la bonne hauteur est celle qui permet de coiffer les tuiles et de se fixer en partie haute des pannes (soit 4,5 mm ici). Pas de gouttière prévue en raison de la faible surface de toiture, ce qui laisse les chevrons apparents !
La tranche supérieure des rives est en réalité recouverte d'un zingage qui descend sous les tuiles et se termine latéralement par un fil d'eau extérieur obtenu par roulage. Je l'ai figuré par un rond de 0,5 mm (profilé Evergreen n° 218). Le zingage est peint en Humbrol gris mat, la poutraison et les rives en vert mat Humbrol ou Revell (mise en peinture facilitée par le caractère amovible de cette toiture : aucun masquage n'est nécessaire)
La tranche supérieure des rives est en réalité recouverte d'un zingage qui descend sous les tuiles et se termine latéralement par un fil d'eau extérieur obtenu par roulage. Je l'ai figuré par un rond de 0,5 mm (profilé Evergreen n° 218). Le zingage est peint en Humbrol gris mat, la poutraison et les rives en vert mat Humbrol ou Revell (mise en peinture facilitée par le caractère amovible de cette toiture : aucun masquage n'est nécessaire)
Modifié en dernier par cdz183 le 15 avr. 2016, 08:37, modifié 1 fois.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5017
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 177 fois
- A été remercié : 180 fois
Re: Un bâtiment en kitbashing

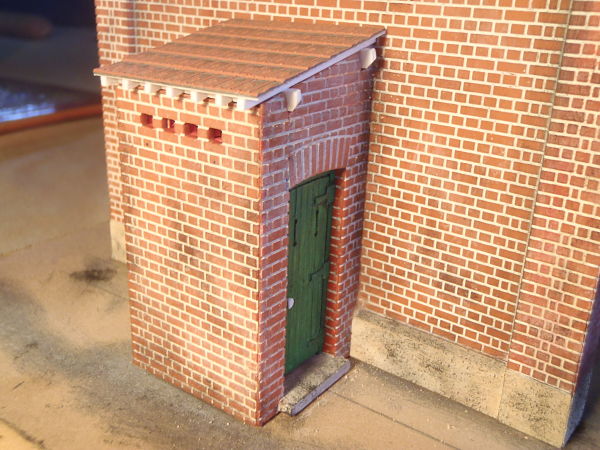

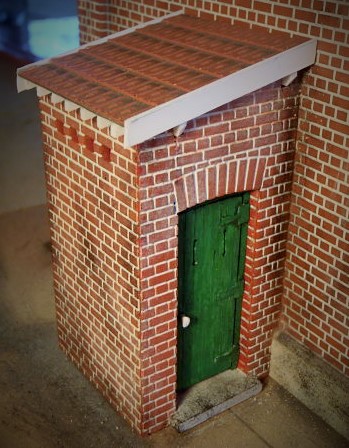

Voici achevée ma modeste contribution au développement de notre échelle préférée. Pour ceux que la construction intégrale effraie, n'hésitez pas à vous lancer dans ce type de réalisation : la mise de fond est infime et la satisfaction immense ! Avec une pochette de texture Redutex à 7€ ou un sachet de profilés Evergreen à 5€, vous pouvez améliorer une demi-dizaine d'édicules de ce type ! Ma prochaine réalisation sera le bâtiment de la balance charretière d'un marchand de charbon, toujours sur la base du kit utilisé dans ce fil.
Je reste à votre disposition pour tout renseignement et attend impatiemment des photos de vos réalisations !
Je reste à votre disposition pour tout renseignement et attend impatiemment des photos de vos réalisations !
Modifié en dernier par cdz183 le 15 avr. 2016, 10:10, modifié 1 fois.
