Modification d'une RIVAROSSI 231G_230

[PS907]

Commande le dimanche 23h00
Livraison le jeudi par FedEx 9h57

normal, le PLM a toujours voulu être le premier....

[PIERRE]

Commande le dimanche 23h00
Livraison le jeudi par FedEx 9h57

normal, le PLM a toujours voulu être le premier....

ERREUR!
LE PLM a TOUJOURS été le premier!

[Compte suppr]

Le premier dans la médiocrité ?

[PIERRE]

NAAAAN Rodolphe!
PLM ne veut pas dire Premier dans La Médiocrité!
certains ont bien voulu expliquer Prudence Lenteur et Modération... mais...


en tout cas, avant la nationalisation, ce sont les seuls avec le Nord à ne pas avoir du taper dans la caisse commune de soutien (de 21) pour survivre...

[Compte suppr]

[PS907]

Bonjour,

la suite:

Les connecteurs sont arrivés plus tôt que prévu.

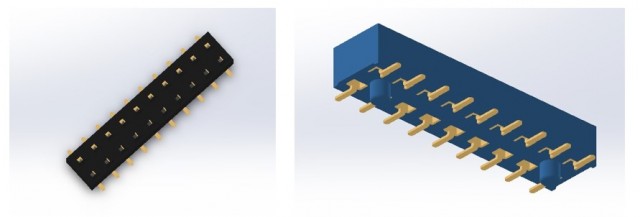

Le choix final s’est porté sur les références mouser: 855-M20-7810945 et 855-M20-7811045 de chez HARWIN. Ces connecteurs sont traversant. Les pattes pour souder les fils peuvent être en haut ou en bas (voir photos).

connecteurs 2x10 et 2x9

Remarque : si vous êtes intéressé regardez les références : 571-1-966645-0 et 571-1-215307-0
Lien : https://www.mouser.fr/Connectors/Header ... hwZ1z0wxp6

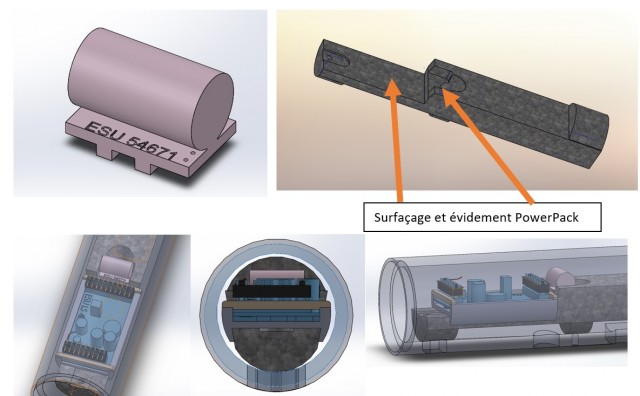

Le powerPack d’ESU étant arrivé lui aussi, l’ensemble a été modélisé :

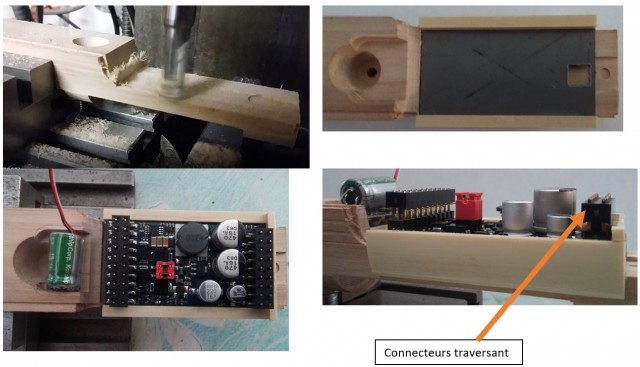

Préparation du montage :
• Usinage du faux lest.
• Montage du support décodeur (collage colle PVC de la base et des flancs).
• Test sur faux lest (glissement horizontal et blocage vertical).

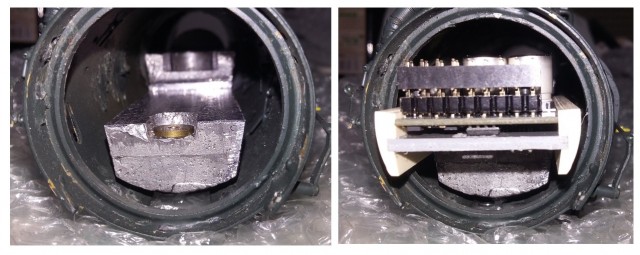

• Essais dans la chaudière réelle.

L’ensemble ayant donné satisfaction, On se jette à l’eau……….

Usinage du lest :
• Usinage du lest réel
• ébavurage

Remarque :
Le lest usiné ne fait plus que 646 grammes
Masse enlevée : 675g – 646g = 29 grammes

A suivre....
Philippe

[PS907]

Bonjour

.... La suite:

• Test en situation (avec chaudière réelle)

test montage 1/2

test montage 2/2

Vidéo usinage et montage test :

Préparation soudure câbles/fils électriques

L’étape suivante est la reprise des différents câbles électriques :
a) Repérage : code couleur et/ou étiquettes.
b) Mise à la longueur utile : (rappel : les connecteurs sortent de la machine par la boite à fumée)
Pour faire cette étape :

1. Montage du faux lest sur la machine (le tablier(non obligatoire, voir photo) et la chaudière seront modélisés sommairement et découpés dans du carton afin de valider le passage des câbles.

passages fils électriques

Remarque : la chaudière peut être modélisée assez facilement avec une partie d’un produit du commerce (l’élément à un diamètre de 40mm environ sur une longueur de 95mm). La partie centrale de ce produit sert aussi à l’isolation électrique afin de protéger un décodeur dans une chaudière de vapeur en Zéro. La 231-058 EST de Georges Laurent a parcouru de nombreux kilomètres sur le réseau ZEROVAL (sans prendre feu) en étant ainsi équipée. Au début du confinement ce produit était en rupture de stock (il y a eu même des bagarres dans certains magasins). Vous avez-vous-même peut être fait du stock. Je vous laisse deviner le nom du produit. Si vous préferez les feuilles….alors……

A suivre…
Philippe
