6. « Le jeu, c'est l'âme de la mécanique »
Préambule
Ce post est avant tout un petit conseil, un petit rappel, destiné aux jeunes zéroistes qui voudraient se lancer dans une aventure identique sur un modèle.
Lorsque l’on démonte un modèle,
il est très impératif de faire un repérage précis des pièces, de prendre des notes claires et de faire de nombreuses photos. Cela évite quelques désagréments pour la suite.
Citation
TONNAIRE Jacques a écrit dans son livre :
La vapeur. Souvenirs d'un mécano de locomotive (1932-1950) :
« Pas un poil de jeu dans les bielles et les pistons à tel point que les roues ne voulaient plus tourner. […] Chacun avait voulu trop bien faire, trop juste. « Le jeu, c'est l'âme de la mécanique », répétaient toujours les vieux ouvriers qui se moquaient ce jour-là à la vue du coucou qui ne voulait plus bouger. »
Et s’il y a trop de jeu ??
Lors de mes essais, je me suis aperçu que cette machine « louvoyait » beaucoup trop.

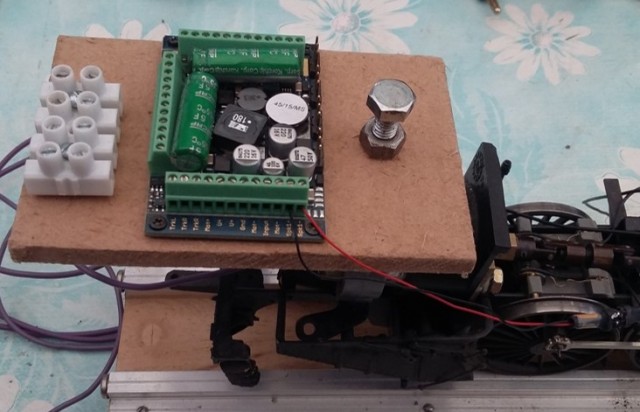

Phénomène amplifié par le banc d’essai (avec ou sans roulements).
Une hypothèse : Un jeu assez important dû à l’usure (achetée chez BOUANICHE en 1983 par un parisien et ayant beaucoup circulé, je présume, sur un réseau) et à la précision de fabrication.
J’ai donc envisagé de faire un petit contrôle du jeu au niveau des boites d’essieux, n’ayant pas démonté moi-même cette machine.
Après démontage des essieux : (Les essieux étant accouplés entre eux, pas de repérage particulier)

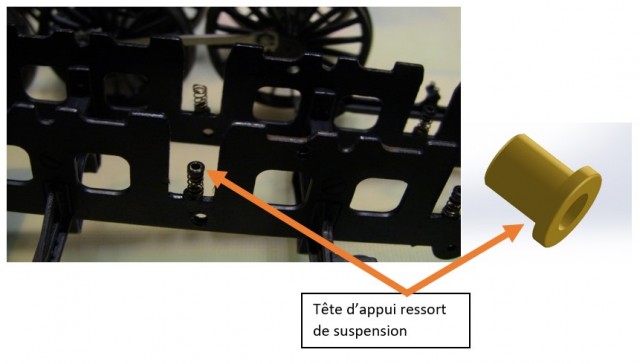

Je me suis aperçu, qu’il me manquait une tête d’appui sur un ressort central (que j’ai refait en laiton). Avec pour conséquence un ressort de travers par manque d’appui plan sur la partie haute du palier.

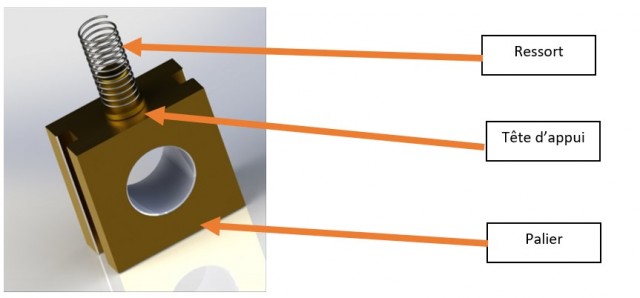

- ensemble palier

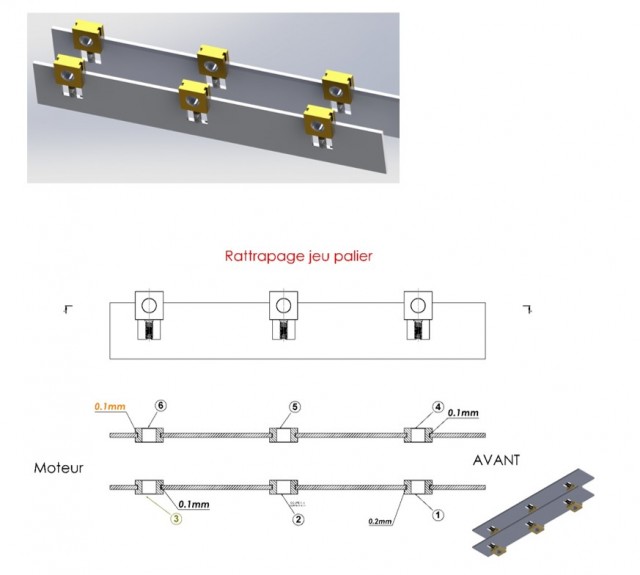

Ensuite j’ai réalisé un contrôle des paliers et des ouvertures des longerons.
- Repérage des paliers et des ouvertures : (rotation horaire, vue du dessous vers l’avant)

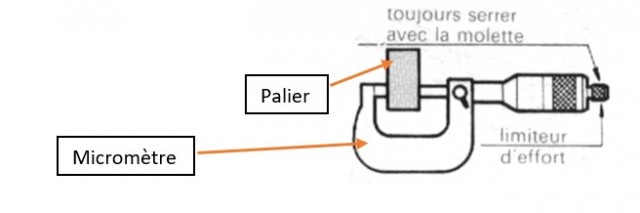

Contrôle des ouvertures avec des cales étalons et contrôle des paliers (sur la zone de contact palier/longeron) au micromètre 2 touches d’extérieur
« appelé aussi Palmer » avec des touches adaptées.
- mesure micromètre
limité par le nombres d’images : A suivre....
Philippe
