Une gare d'échange PLM / CFD (O - Om)

[ffayolle]

Belle finition
Et belle patine

[pelican]

Ah ouiii ....

[FRISCO]

Merci Michel, David, Wandrille, Fabrice et André pour vos appréciations et vos encouragements à continuer.

La suite immédiate concernera l'installation électrique des branchements en Om, qui est en attente depuis un bon moment, et pour moi, c'est une première...enfin, pas l'attente, mais l'installation !!

[FRISCO]

Je me hâte…lentement…de reprendre ma publication, avant que le délai d’un an sans rien publier ne tombe !!

Et, pour changer, je vais aborder le dessin et la construction d’une remise à matériel pour la partie de voie métrique.

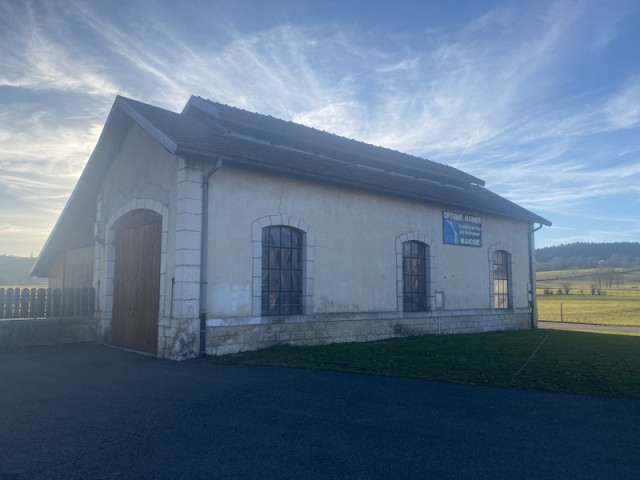

Je souhaite reproduire la remise située à TRÉVILLERS dans le Doubs sur le réseau des CFD, remise qui existe toujours, même si elle a changé de destination en termes d’usage.

[FRISCO]

J’ai entrepris de dessiner sur TopSolid l’ensemble des pièces constituant ce bâtiment, et de procéder à son assemblage virtuel, aidé par les conseils techniques avisés de mon ami Jean-Paul DEGORRE.

Après de nombreuses heures d’apprentissage et de dessin, le résultat est le suivant (je vous fais grâce des dessins détaillés des diverses pièces – près de 300 pour constituer l’ensemble) :

Capture d’écran 2023-09-19 à 08.58.35.png (376.18 Kio) Vu 978 fois

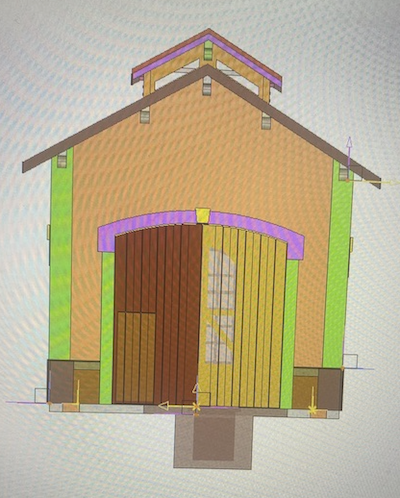

Pignon du côté TRÉVILLERS

Capture d’écran 2023-09-19 à 09.00.34.png (399.38 Kio) Vu 978 fois

Pignon du côté MAICHE

Capture d’écran 2023-09-19 à 09.02.26.png (459.15 Kio) Vu 978 fois

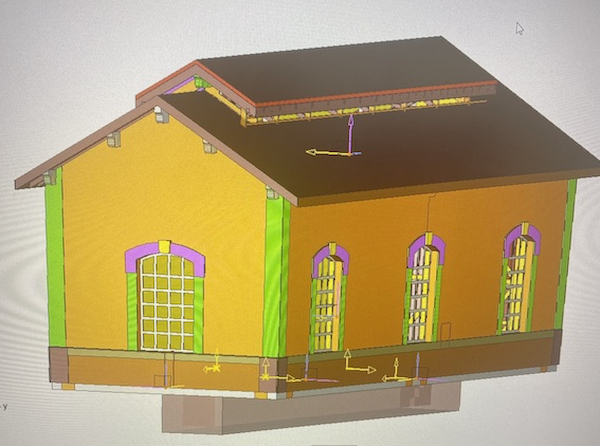

Vue d’ensemble de la remise.

[stratus]

Je ne suis pas doué en dessin (euphémisme) mais il me semble que la perspective est curieuse.

[FRISCO]

Tu n'es peut-être pas doué en dessin, puisque tu le dis Stratus, mais, moi ce serait plutôt en photo, et c'est probablement ce qui justifie cette perspective curieuse, à moins que ce ne soit le positionnement dans le logiciel de dessin.

Néanmoins, je te rassure : le bâtiment est bien à l'équerre.

[pelican]

Il ne s'agit pas d'une perspective, mais d'une axonométrie !!

[FRISCO]

Chaque jour, il est possible d'apprendre de nouvelles choses : merci Pélican !

[PIERRE]

Il ne s'agit pas d'une perspective, mais d'une axonométrie !!

tu traduis ça comment en français, André?
ok...
