Peter Lycan's Quarry

[PIERRE]

Pourquoi ne pas faire des modules de 91cm comme cela pas de découpe des rails Peco !!

Et ça rentre mieux dans le coffre d'une voiture "normale"...

[pelican]

Pourquoi ne pas faire des modules de 91cm comme cela pas de découpe des rails Peco !!

Et ça rentre mieux dans le coffre d'une voiture "normale"...

Bonne question !!

J'ai quelques coupons de voie déjà découpés .. qui me feront juste 1 m pour la longueur des modules ! Et puis, une rame de ± 75 cm sera mieux mise en valeur sur une plus grande longueur !!
J'ai ± 5 m de long pour caser le réseau fini, ce qui me fera une coulisse ... de 91 cm, ou 2 coulisses, ou la place pour 1 coulisse et caser les confits des Ments ...

Et comme j'ai une voiture anormale ..

[pelican]

On avance
Le premier module est assemblé, et les pièces des 2 autres sont découpées !!

La légèreté du bidule est impressionnante : Mme Pélican peut le porter toute seule !

[pelican]

L'arrivé d'un bâtiment non prévu m'oblige à modifier un peu le plan original !!


[BB16013]

Hello André,
Je suis vraiment désolé d'avoir perturbé ton plan de voie
A l'arvoïure
Olivier

[pelican]

Un vrai casse tête

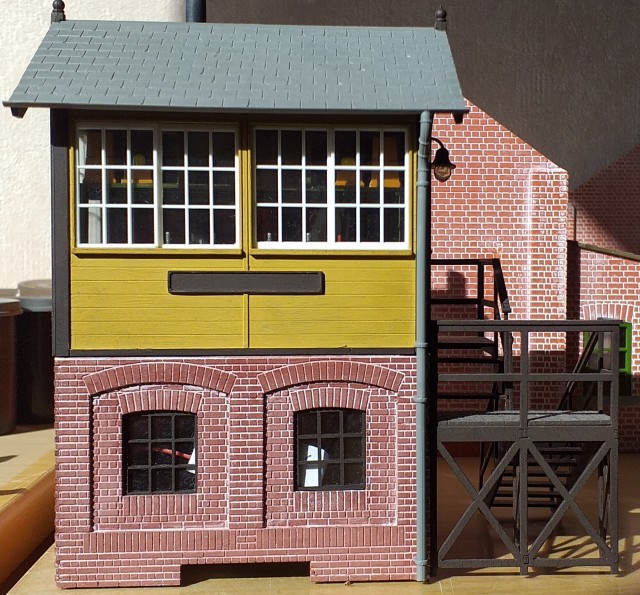

Le poste d'aiguillage ... plutôt le "signal box" mis en situation !!

C'est un peu grand pour l'exploitation de la carrière, mais ça fera aussi office de bureau ...

[pelican]

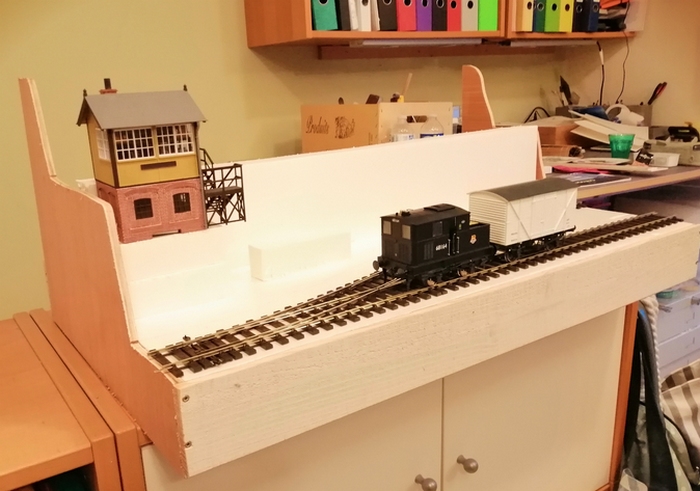

Je vais prolonger l'escalier, et le poste fera la transition entre le plateau du bas, et le plateau du haut !!

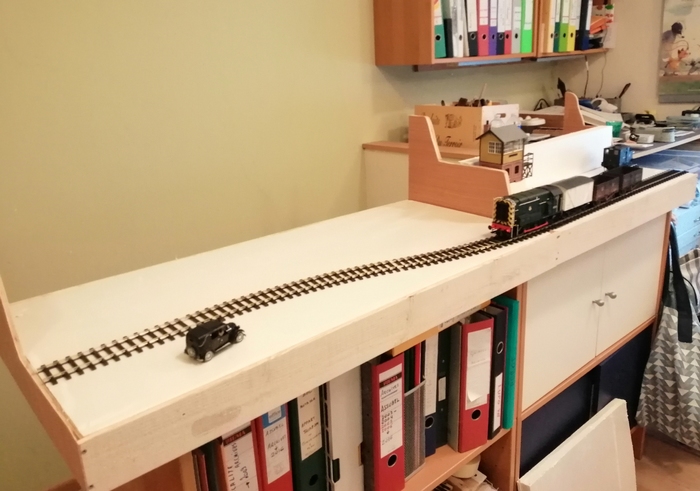

Bon ... on continue !! Le module 1 est terminé .. enfin, la base !! Je colle sur les côtés en bois des petites cales en polystyrène, pour supporter la plaque, j'assemble 3 côtés, je colle la plaque sur les côtés et sur les cales, et j'assemble le dernier côté : ça va pratiquement tout seul ... sauf .. que je me suis gouré de côté en collant les cales !
Tout démonter, nettoyer la colle, et puis tout recoller dans le bons sens, et de nouveau attendre que ça sèche !
Le résultat final est sympa ... et très léger !!

[cdz183]

Cette idée de faire la table de roulement en polystyrène extrudé me semble excellente, je n'y aurais pas pensé. Bien sûr, ton matériel roulant est très léger, mais au pire, en glissant quelques renforts transversaux pour soutenir la plaque, on doit pouvoir faire rouler du lourd. L'épaisseur de la dalle et son collage continu sur l'encadrement bois assure de plus l'indéformabilité du caisson.

[Wandrille]

Oui c’est une bonne méthode pour faire du petit relief négatif en plus (comme un fossé ou une rivière) mais ça fait épais pour mettre les moteurs des aiguilles en dessous.

[pelican]

La voie ne sera pas fixée directement sur la plaque : je prévois une semelle en cp de 3 mm découpée au plus près du travelage, pour simuler un lit de ballast .. et surtout pour fixer le moteur Tortoise pour la commande de l'aiguille !
Bé oui .. vu qu'il y a un poste d'aiguillage ...
Pour la voie étroite, vu que les moteurs d'aiguillages sont intégrés dans le ballast en plastique, je vais simplement creuser le polystyrène pour enfoncer le rail, et laisser juste les rails dépasser ..

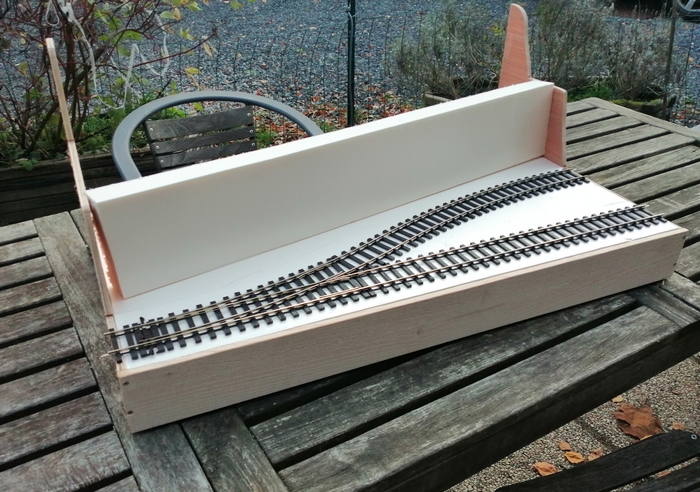

Aujourd'hui, montage du 3ème module !
