Longeron en Z
bonjour à tous

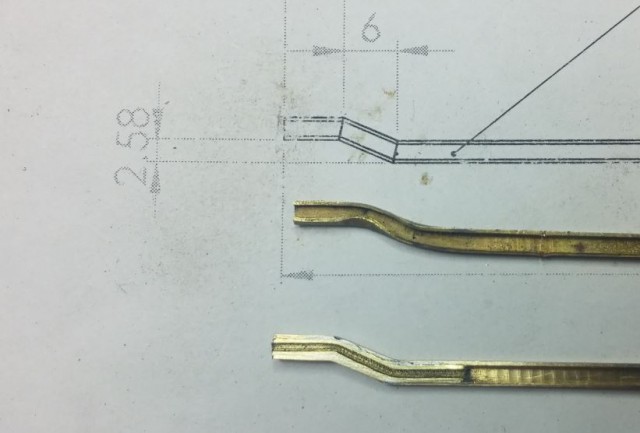

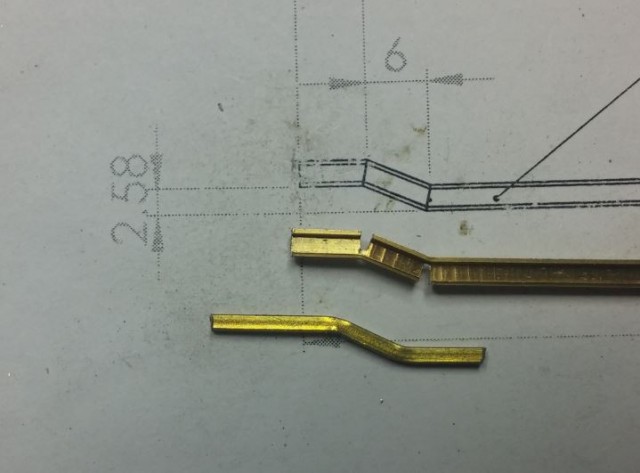

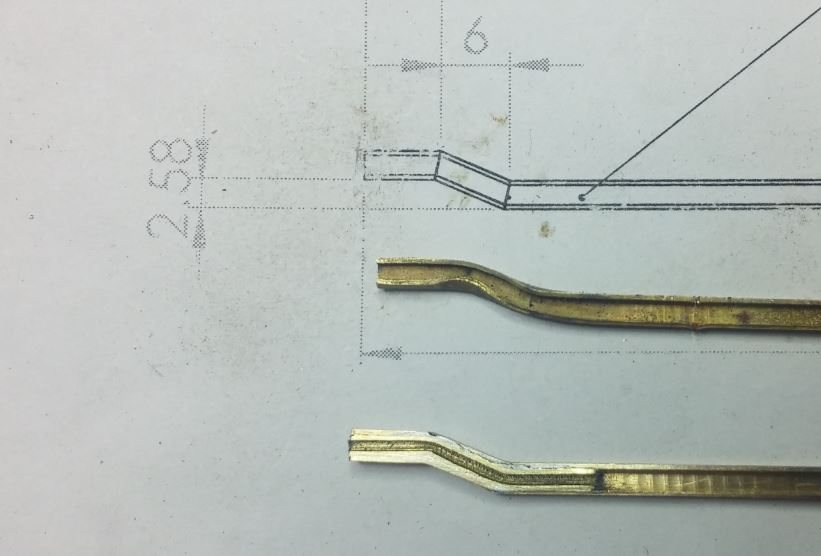

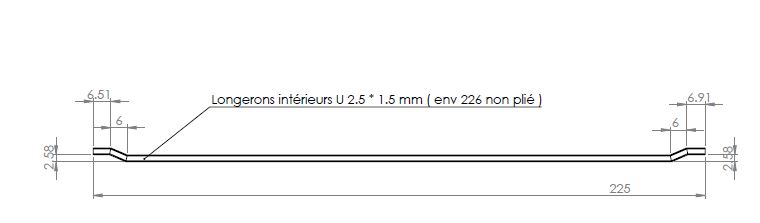

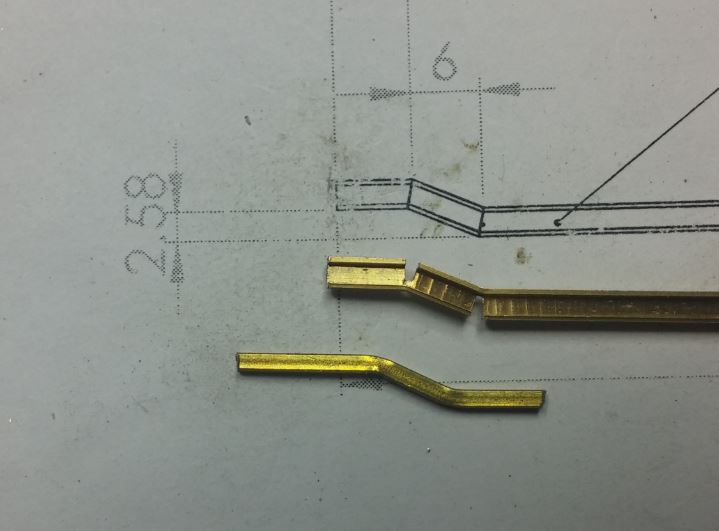

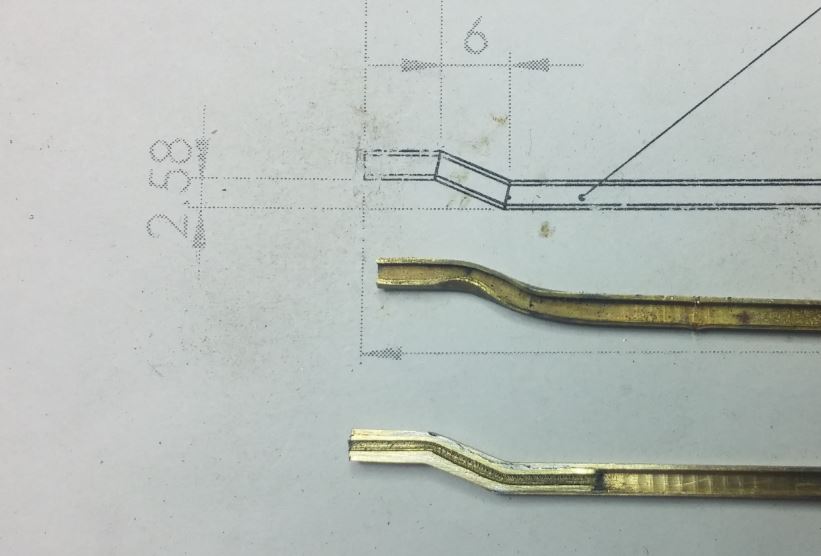

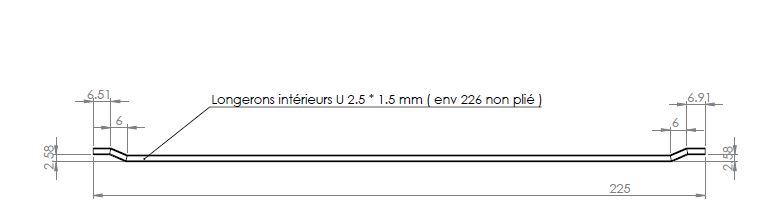

travaux pratiques pour une demi-journée bien pluvieuse: mettre en forme un profilé U laiton en respectant le plan çi joint Tout résultat aboutissant à un truc similaire est éliminatoire. Vous avez 2 heures et pas tout un stock de profilé à gacher...
J'attends vos copies
travaux pratiques pour une demi-journée bien pluvieuse: mettre en forme un profilé U laiton en respectant le plan çi joint Tout résultat aboutissant à un truc similaire est éliminatoire. Vous avez 2 heures et pas tout un stock de profilé à gacher...
J'attends vos copies
---------------------------
Jean-Luc (revel 31250)
Jean-Luc (revel 31250)
-
- Platinum
- Messages : 1594
- Enregistré le : 30 sept. 2015, 12:59
- Localisation : Picardie
- A remercié : 1 fois
- A été remercié : 35 fois
Re: Longeron en Z
J'y connais rien dans le travail du laiton, mais ça serait pas plus simple de découper et ressouder les morceaux aux bons angles?
Picard un jour, Picard toujours.
Fred.
Fred.
- Bagages Express
- Platinum
- Messages : 2351
- Enregistré le : 02 avr. 2008, 11:42
- A remercié : 117 fois
- A été remercié : 202 fois
-
- Gold
- Messages : 194
- Enregistré le : 27 sept. 2019, 21:43
- A remercié : 2 fois
- A été remercié : 14 fois
Re: Longeron en Z
Bonsoir
Sur le plan il n'existe pas d'arrondis donc une incision au disque fin diamanté en conservant l'aile du profilé extérieur est la seule solution ce qui permet de conserver une continuité du profilé et assure sa solidité. Reste à faire une soudure propre.
Peut-être faire un gabarit pour fabrication en petite série.
Au cas où il faille suivre un arrondi, j'utilise un plat d'alu de 2 mm d'épaisseur ou plus et je perce et positionne des coupons de rond en laiton au diamètre adéquat, puis je chauffe modérément le profilé et le cintre.
Avec un peu de pratique…
Sur le plan il n'existe pas d'arrondis donc une incision au disque fin diamanté en conservant l'aile du profilé extérieur est la seule solution ce qui permet de conserver une continuité du profilé et assure sa solidité. Reste à faire une soudure propre.
Peut-être faire un gabarit pour fabrication en petite série.
Au cas où il faille suivre un arrondi, j'utilise un plat d'alu de 2 mm d'épaisseur ou plus et je perce et positionne des coupons de rond en laiton au diamètre adéquat, puis je chauffe modérément le profilé et le cintre.
Avec un peu de pratique…
- Pierre3r
- Gold
- Messages : 311
- Enregistré le : 22 janv. 2017, 15:43
- A remercié : 1 fois
- A été remercié : 9 fois
Re: Longeron en Z
Bonsoir,
Je suppose qu'avant de tout tordre comme un bucheron de la Montagne Noire , tu as recuit le profilé au moins ?
Mais comme Eiffel, je dirai plutôt découpe puis soudure (argent) dans un gabarit de maintien.
Tu n'auras pas de super contraintes mécaniques sur cette pièce au final, non ?
Je suppose qu'avant de tout tordre comme un bucheron de la Montagne Noire , tu as recuit le profilé au moins ?
Mais comme Eiffel, je dirai plutôt découpe puis soudure (argent) dans un gabarit de maintien.
Tu n'auras pas de super contraintes mécaniques sur cette pièce au final, non ?
Je vois que tu t'es régalé cet AM
La procrastination ? J’arrête demain, promis !
- jld31250
- Platinum
- Messages : 947
- Enregistré le : 04 janv. 2015, 19:18
- A remercié : 3 fois
- A été remercié : 19 fois
Re: Longeron en Z
re.
merci pour vos avis! Je retiens particulièrement celui de Gutelle qui correspond à ma philosophie du moindre effort.

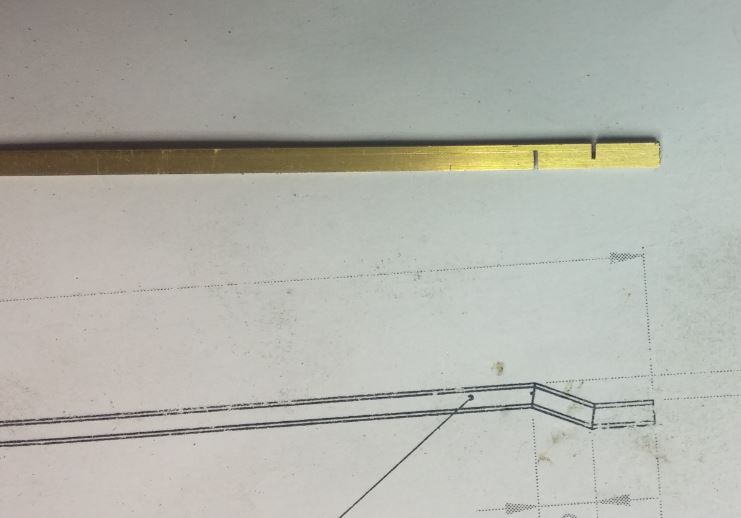

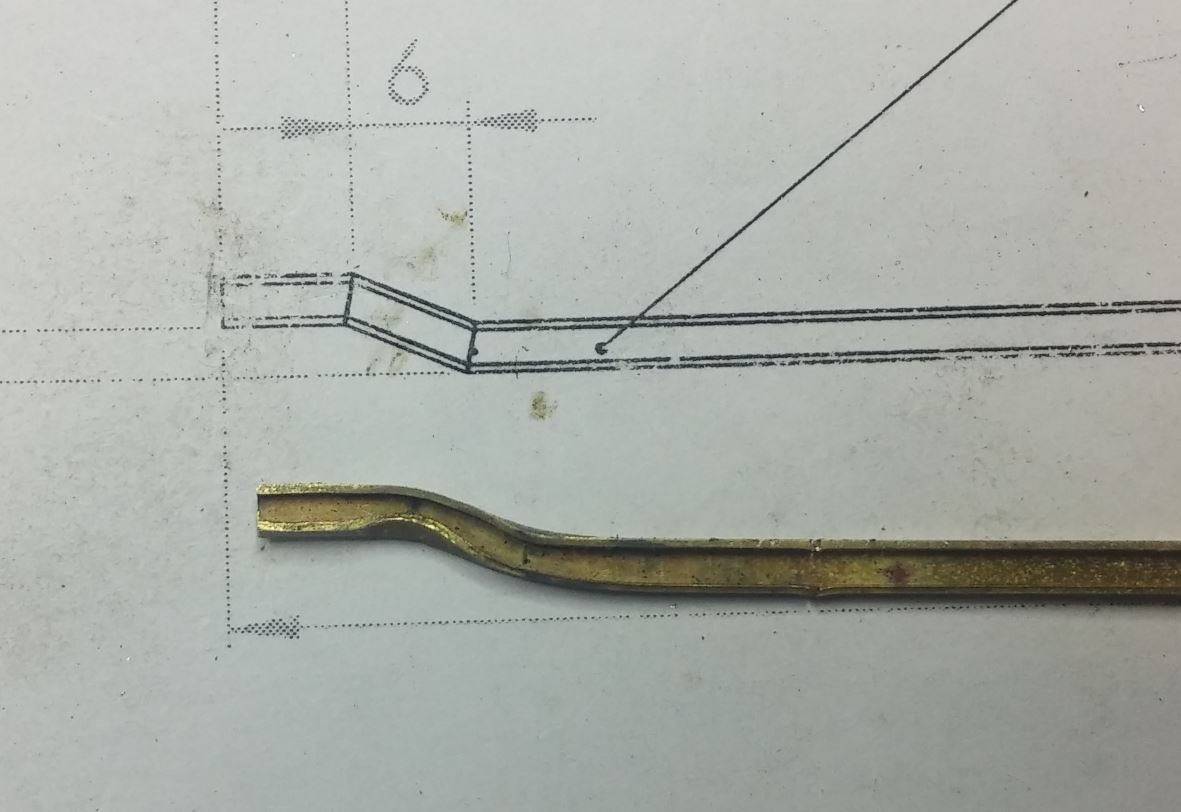

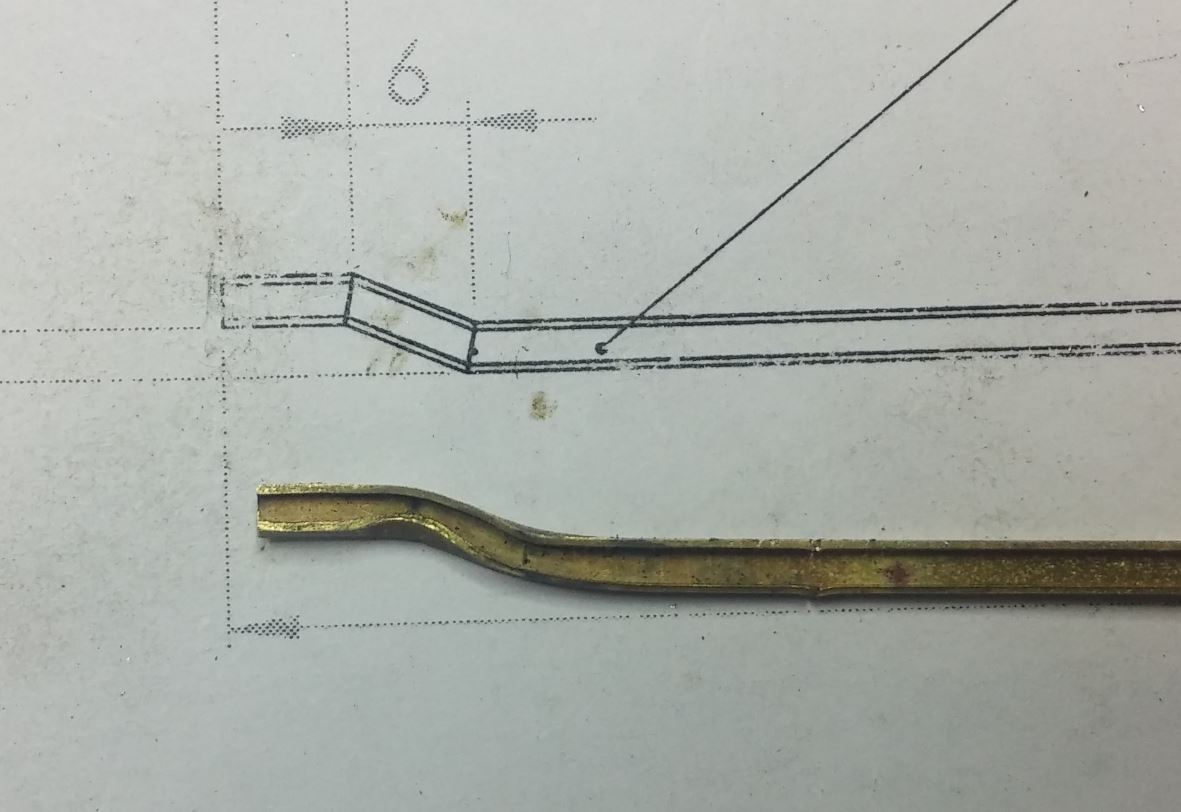

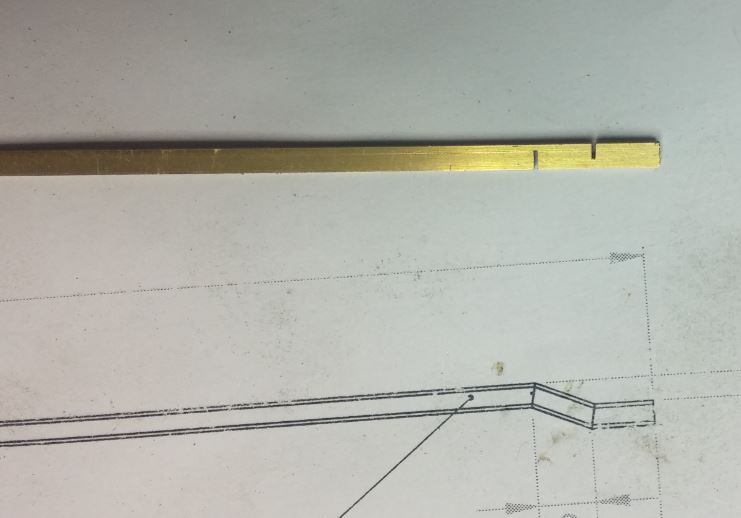

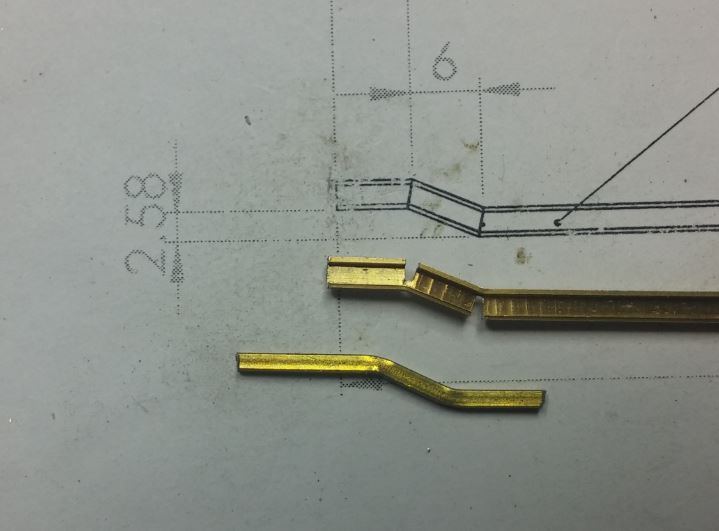

En fait j'avais déjà incisé à la scie le profilé, mais justement sur les faces externes, donc qui vont s'écarter en pliant ensuite, rajout à l'intérieur d 'un tube carré soudure et un coup de lime. La forme extérieure est respectée. c'est solide (hein Pierre!!!) et la surépaisseur du U à l intérieur ne gène pas car elle sera invisible à cet endroit du châssis je vais faire comme le préconise Gutelle pour mon second longeron
J'aurai appris un truc ce soir, j'ai bien fait de demander.
Merci et A+
merci pour vos avis! Je retiens particulièrement celui de Gutelle qui correspond à ma philosophie du moindre effort.
En fait j'avais déjà incisé à la scie le profilé, mais justement sur les faces externes, donc qui vont s'écarter en pliant ensuite, rajout à l'intérieur d 'un tube carré soudure et un coup de lime. La forme extérieure est respectée. c'est solide (hein Pierre!!!) et la surépaisseur du U à l intérieur ne gène pas car elle sera invisible à cet endroit du châssis je vais faire comme le préconise Gutelle pour mon second longeron
J'aurai appris un truc ce soir, j'ai bien fait de demander.
Merci et A+
---------------------------
Jean-Luc (revel 31250)
Jean-Luc (revel 31250)
- François D
- Platinum
- Messages : 1224
- Enregistré le : 22 juin 2008, 09:55
- A remercié : 3 fois
- A été remercié : 22 fois
Re: Longeron en Z
Je ne comprends pas la technique : je fais exactement l'inverse à savoir un coup de disque à tronçonner à l’intérieur (côté du pli) de façon à rapprocher l'aile au moment de la mise en forme. L'apport de soudure est beaucoup plus limité.
L'extérieur du pli peut être retravaillé à la lime ou au disque pour lui apporter si nécessaire une forme plus anguleuse de même que l'extérieur du profilé qui généralement se bombe légèrement.
François D
C'est tellement bas que ça me passe bien au dessus.
C'est tellement bas que ça me passe bien au dessus.
Re: Longeron en Z
Le coup du Père François, c'est comme cela que j'aurais procédé. D'ailleurs JC, je parie que c'est comme cela que tu contre-plies 2 tôles en photogravure
