moteur à excitation serie (universel)

[SIRIUS]

Bonjour à tous

Je recherche le schéma d alimentation d'un moteur à excitation série (montage induit et rotor en série) en continu à l aide de 4 diodes
permettant de l'inversion de marche (motorisation d'une S 3/6 des K BAY en1)

Merci

[hmc]

Bonjour,
Pas clair
en général le rotor est l'induit: pas facile de mettre le même en série. Ce serait plutôt l'inducteur qui est en série avec l'induit.
Etonnant de trouver un moteur série en modèle réduit sauf si c'est du Marklin.(une petite précision semble nécessaire)
Pour inverser, il faut changer le sens du courant soit dans l'induit, soit dans l'inducteur (plus facile) mais pas dans les deux.
(je n'ai pas le schéma sous informatique, désolé)
JP

[mimiche77]

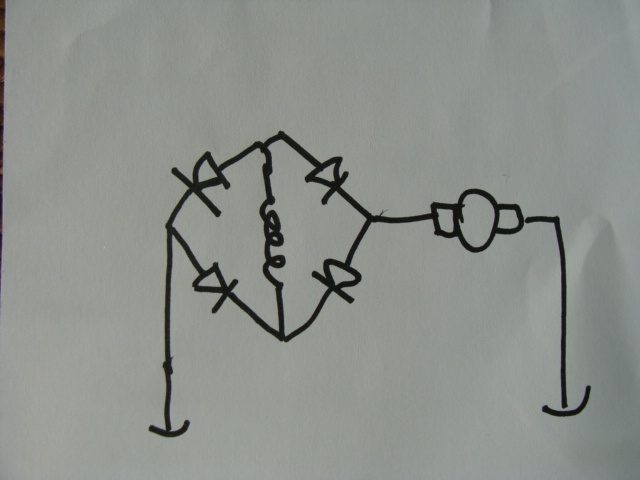

Je pense que cela devrait fonctionner:


Suivant la polarité sur les roues le courant s'inverse dans l'inducteur grace au pont de diodes.
Attention les diodes doivent pouvoir encaisser le courant maxi du moteur.

[SIRIUS]

Merci pour la réponse
je vais la mettre en œuvre
