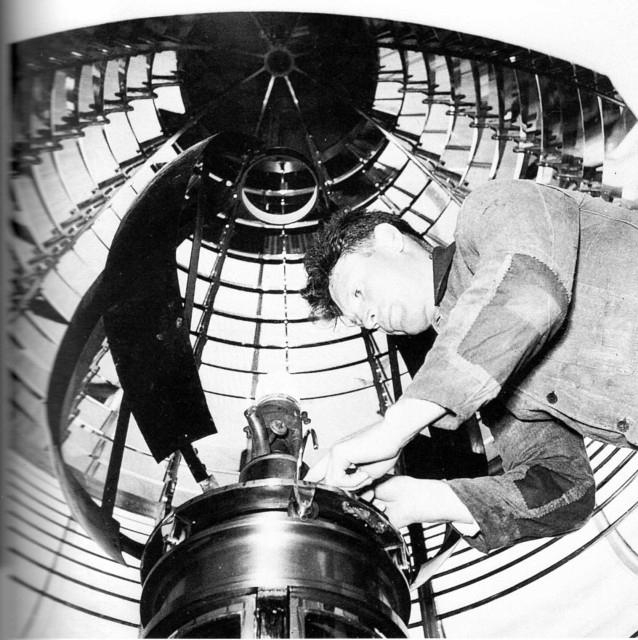

Sur un feu à occultations, comme à Roscoff (autrefois du moins, de nos jours on doit se contenter d'allumer et d'éteindre des LEDS), l'optique est fixe, le seul objet tournant est un cache métallique (en noir sur la photo).

Kéréon : B.R. (2+1) Occ. 24 s [1 ;3 ; (1 ; 9) 2 fois ] 019 - B. - 248 - R. - 019 38 m B.18 R.15

Le cache met donc 24 s pour faire un tour ! Ici, lampe à vapeur de pétrole ; comme il n'y a pas d'électricité, le cache (léger) est entraîné par un mécanisme d'horlogerie, probablement actionné par un poids descendant dans le fût du phare.
Dans un feu à éclats, c'est l'optique qui tourne, c'est plus énergivore (même si ça tourne sur un bain de mercure).

BERTHELEMY a écrit : 20 déc. 2021, 18:20 ...
Kéréon : B.R. (2+1) Occ. 24 s [1 ;3 ; (1 ; 9) 2 fois ] 019 - B. - 248 - R. - 019 38 m B.18 R.15
...

coucou
Je suis le candide du jour ??? ( Cordouan est un peu loin)
merci
Philippe

Pour employer un mot à la mode (ici, peut-être, justifié), décryptons donc :

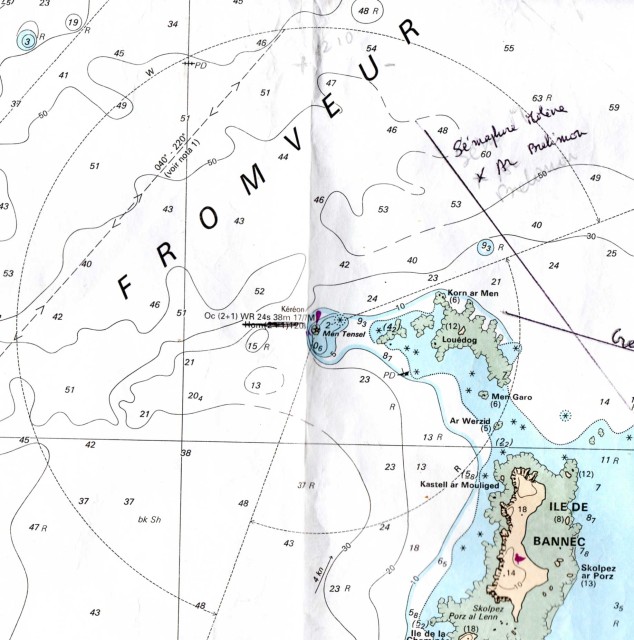

Le feu de Kéréon est, suivant les secteurs, blanc ou rouge (B, R, maintenant anglicisé en W, R sur la carte).
Il présente trois occultations toutes les 24 s, groupées par 1 et 2. Entre crochets, les durées des occultations (1 s) et des périodes de lumière (3, 9 et 9s).
Ensuite les secteurs : blanc quand on le relève entre 19° et 248° (dans le sens horaire), rouge entre 248° et 19° (voir carte !).
Elévation du foyer, au dessus d'une pleine mer moyenne de vive eau (coefficient 95) : 38 m.
Portée : 18 milles (marins) dans le secteur blanc, 15 dans le secteur rouge. Ces secteurs sont obtenu par coloration des vitres de la lanterne, à l'extérieur de l'optique donc.
Et puisqu'on parle de Cordouan, lui aussi à occultations :

Bon courage pour la suite

pelican a écrit : 21 déc. 2021, 08:57 Bon courage pour la suite

Merci! La suite la voilà.
Reste les pierres d'angles, la superstructure et la coupole ...

suggestion... pour "casser" les perpendicularités, n'est-il pas possible de faire légèrement pivoter la tour du phare???
sinon,

Lionnel a écrit : 15 nov. 2021, 17:46 Petit essai d'implantation et de volume du phare. J'ai réduit le nombre de fenêtres à deux au lieu de trois

Finalement tu a prévu 3 fenêtres ?

PIERRE a écrit : 21 déc. 2021, 14:30 suggestion... pour "casser" les perpendicularités, n'est-il pas possible de faire légèrement pivoter la tour du phare???
sinon,

Tout est possible, surtout que je ne suis pas obliger de le coller au sol.

JMD a écrit : 21 déc. 2021, 16:20

Finalement tu a prévu 3 fenêtres ?

Oui comme le phare réel. J'avais peur qu'en réduisant la hauteur du phare les fenêtres sois trop rapprochés, mais ça passe.

ça c'est du phare breton
A ne pas confondre avec l'autre
