J'essaye de vous éclaircir le truc...Eiffel a écrit : je ne comprends pas le pb d'alimentation via les galets et le rail circulaire.
L'ensemble de la structure du pont est au même potentiel, non?

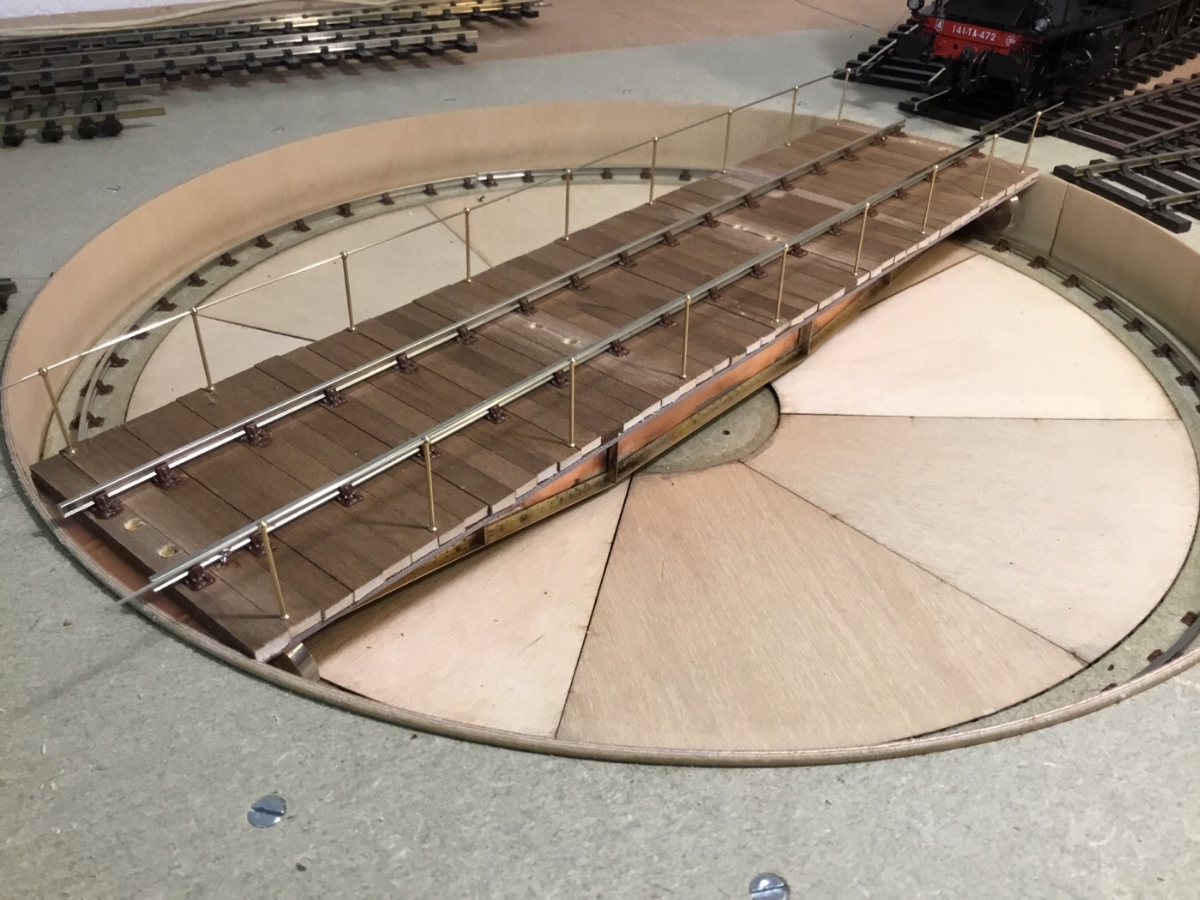

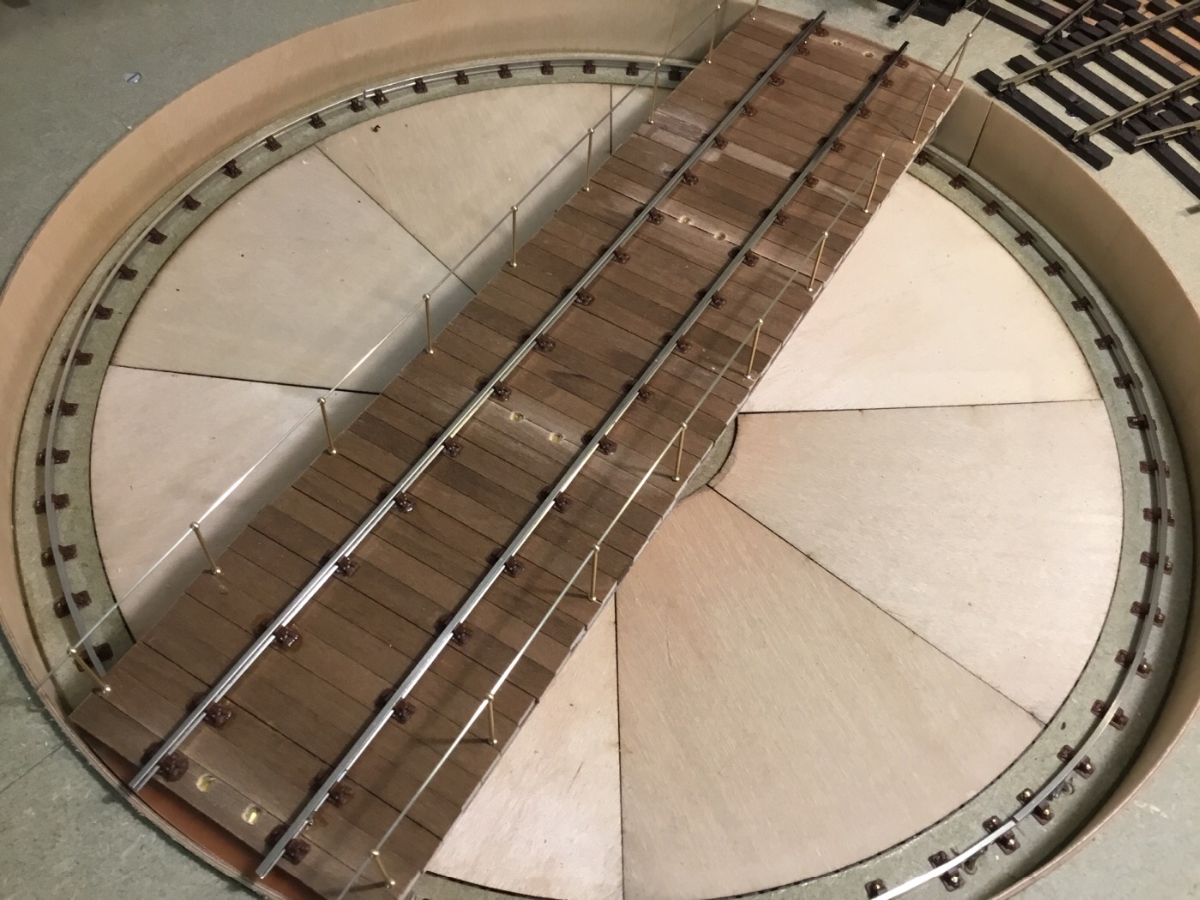

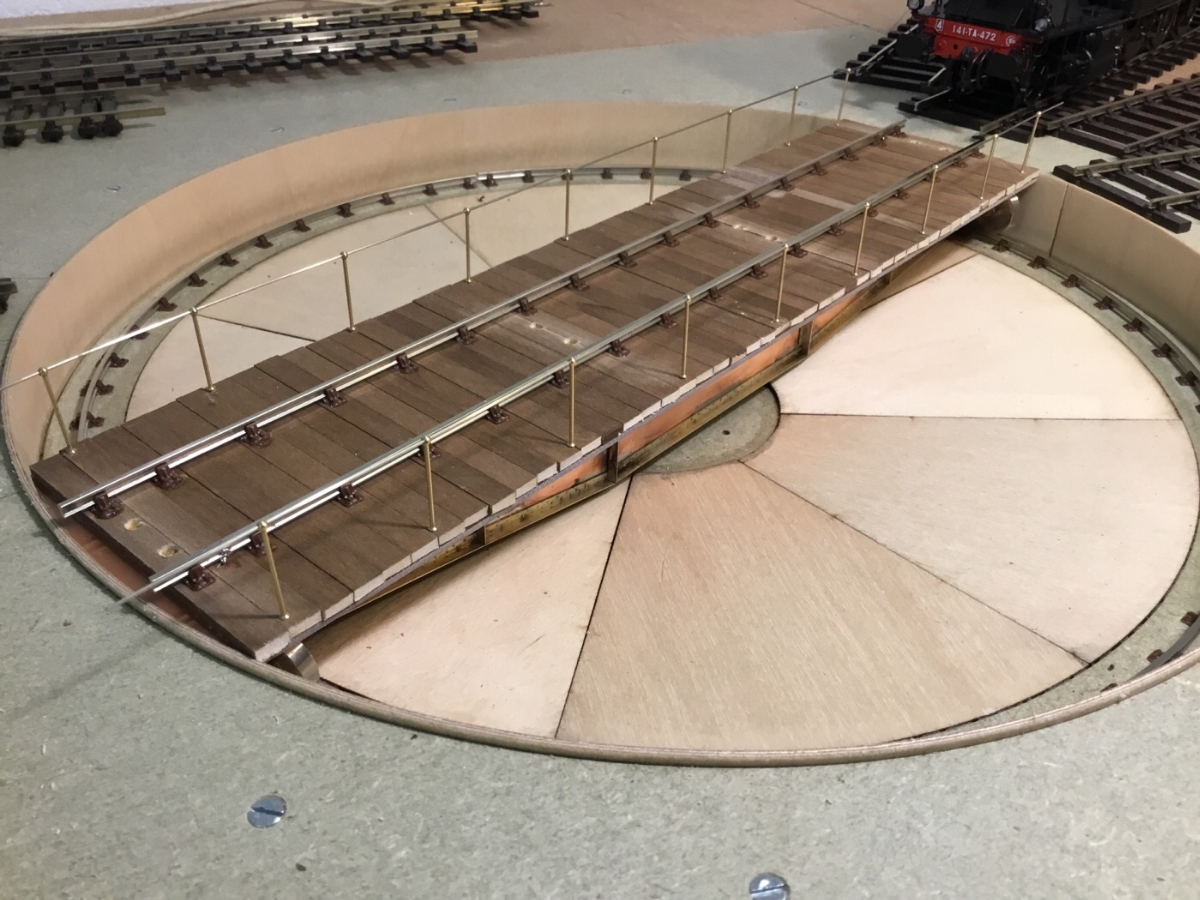

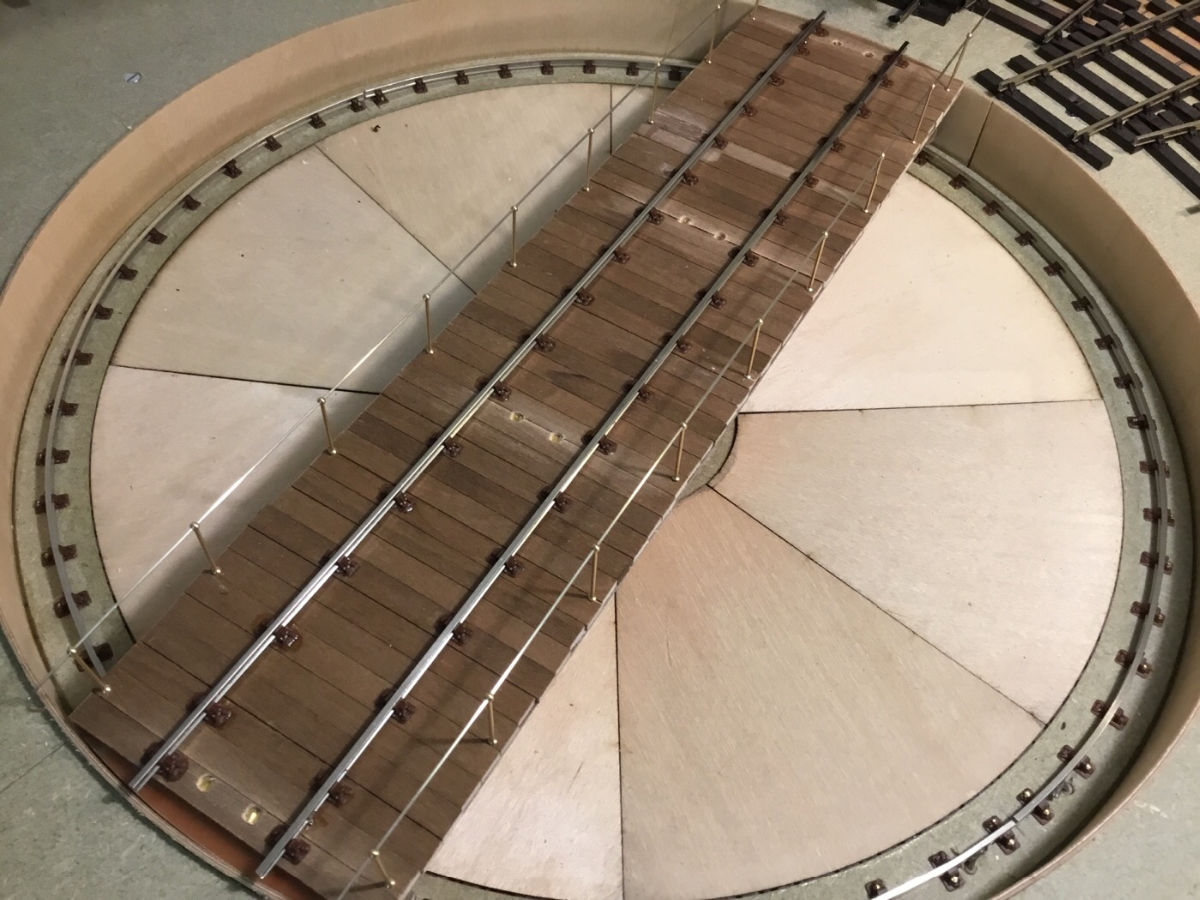

Sur la fosse il y a donc deux 1/2 cercle de rail qui amènent chacun une polarité.

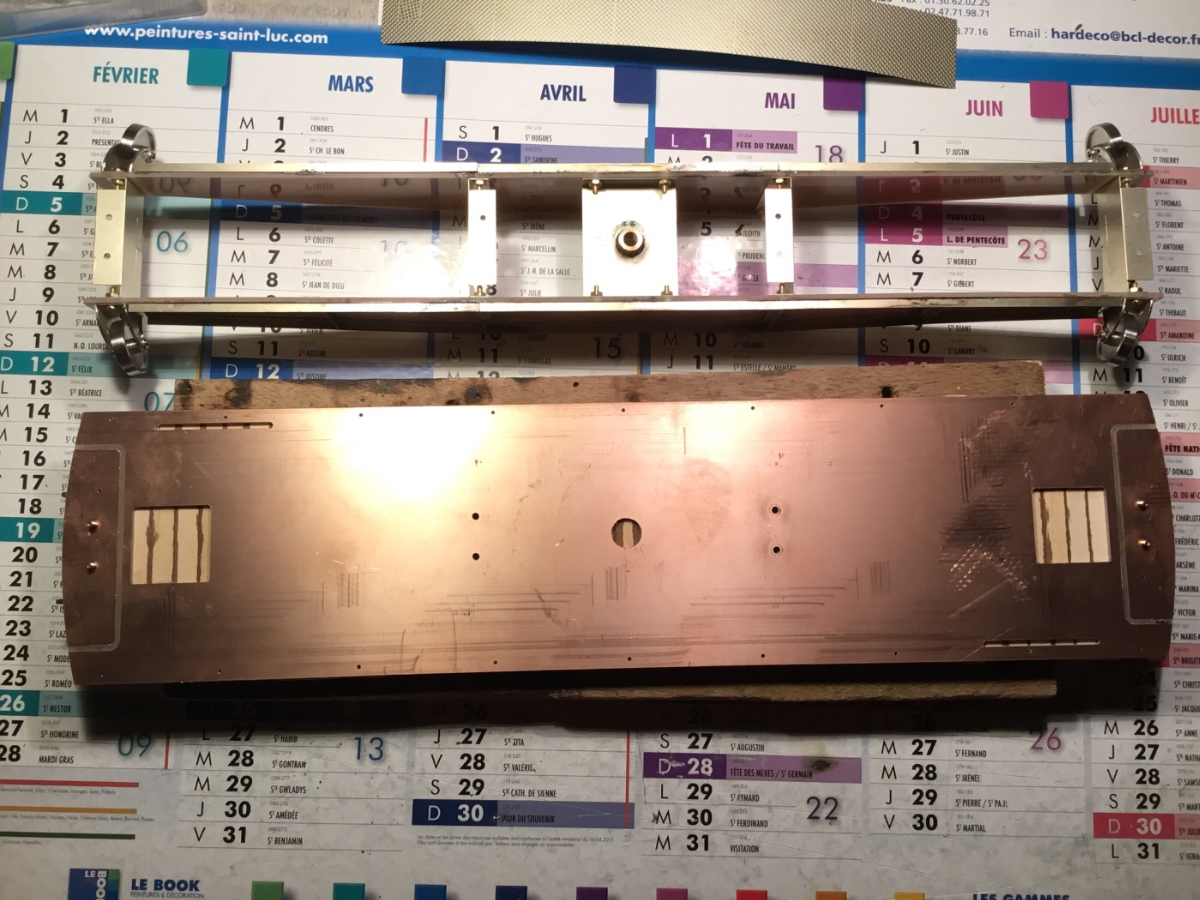

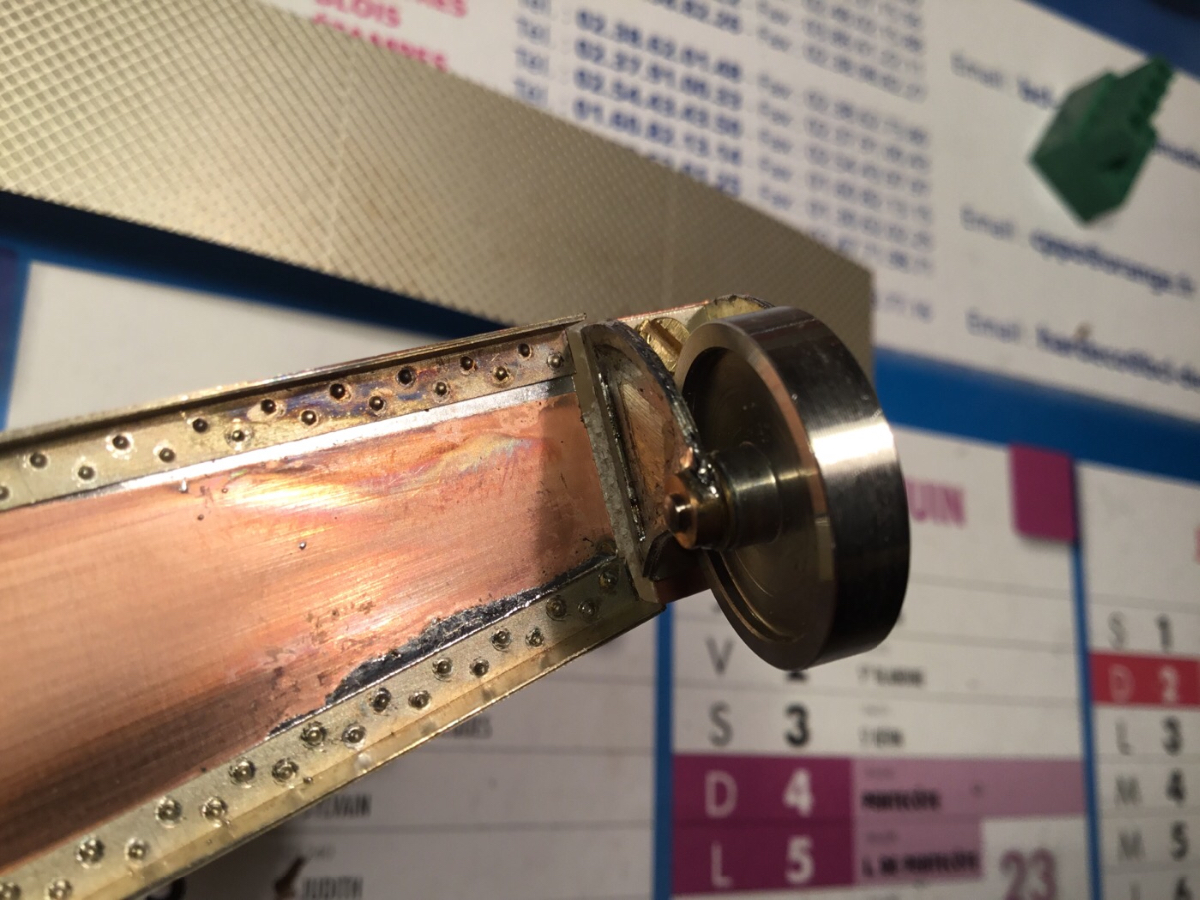

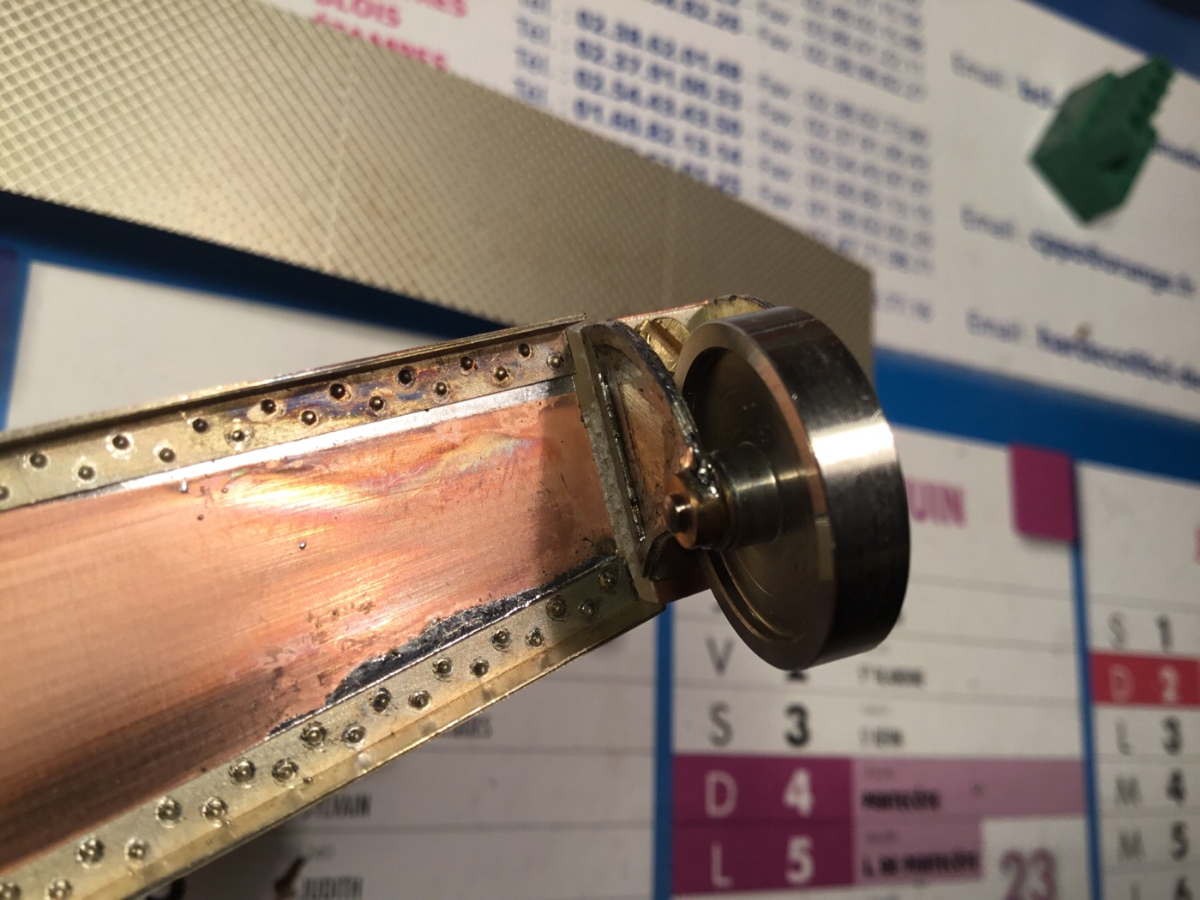

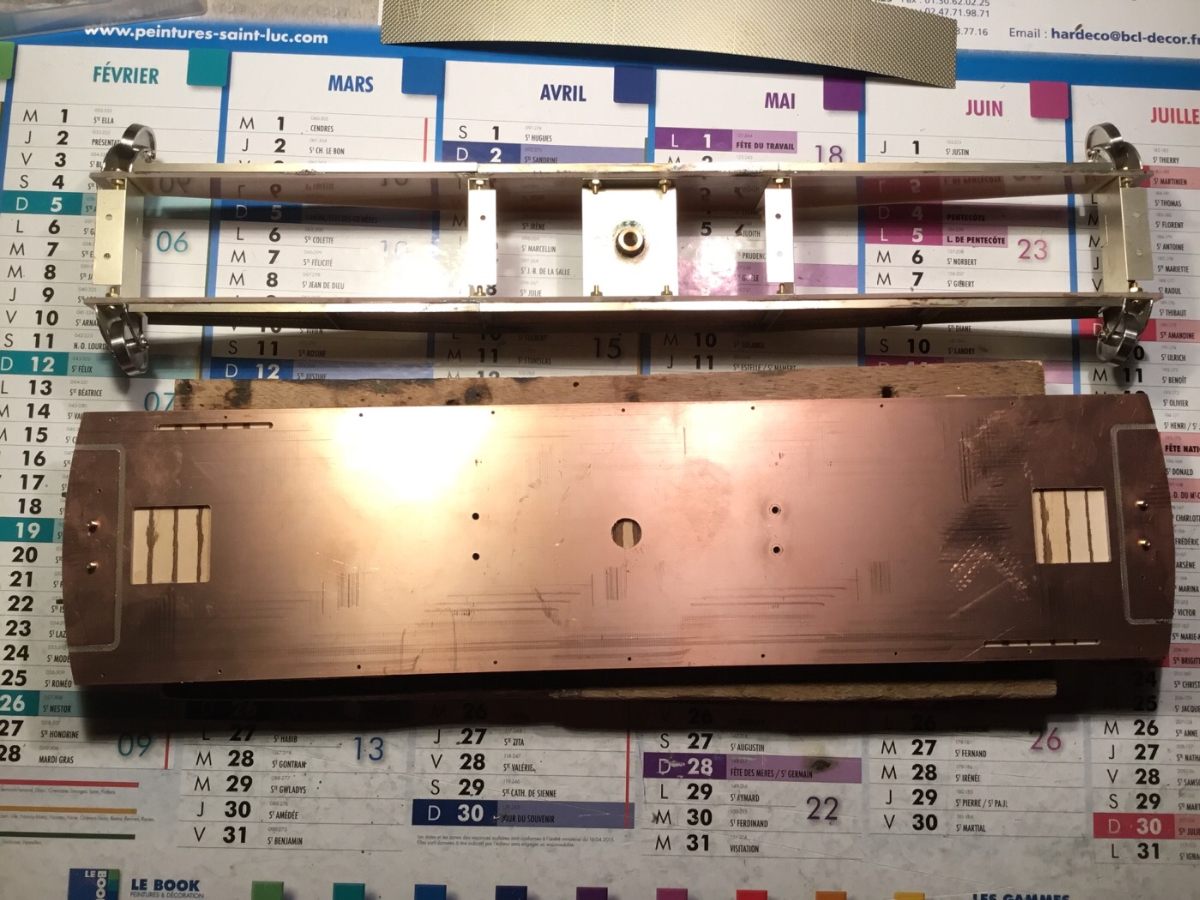

Sur la poutre, chaque extrémité capte une polarité différente par l'intermédiaire des paires de galets. Les deux flancs de la poutre sont en epoxy et on distingue le "trait" de gravure qui isole l'extrémité du centre.

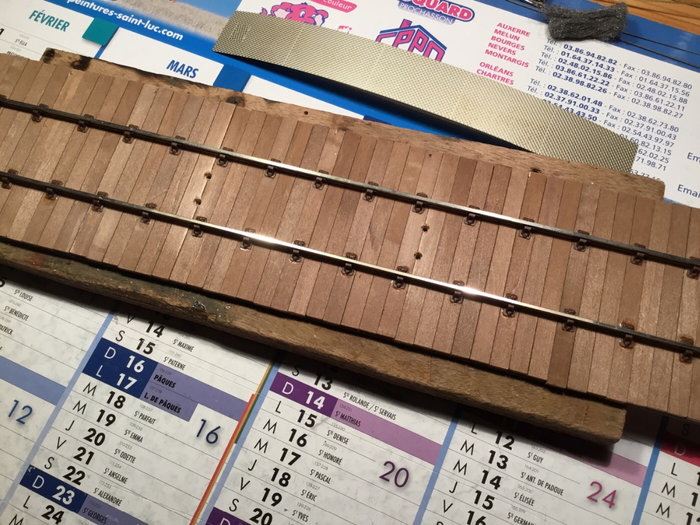

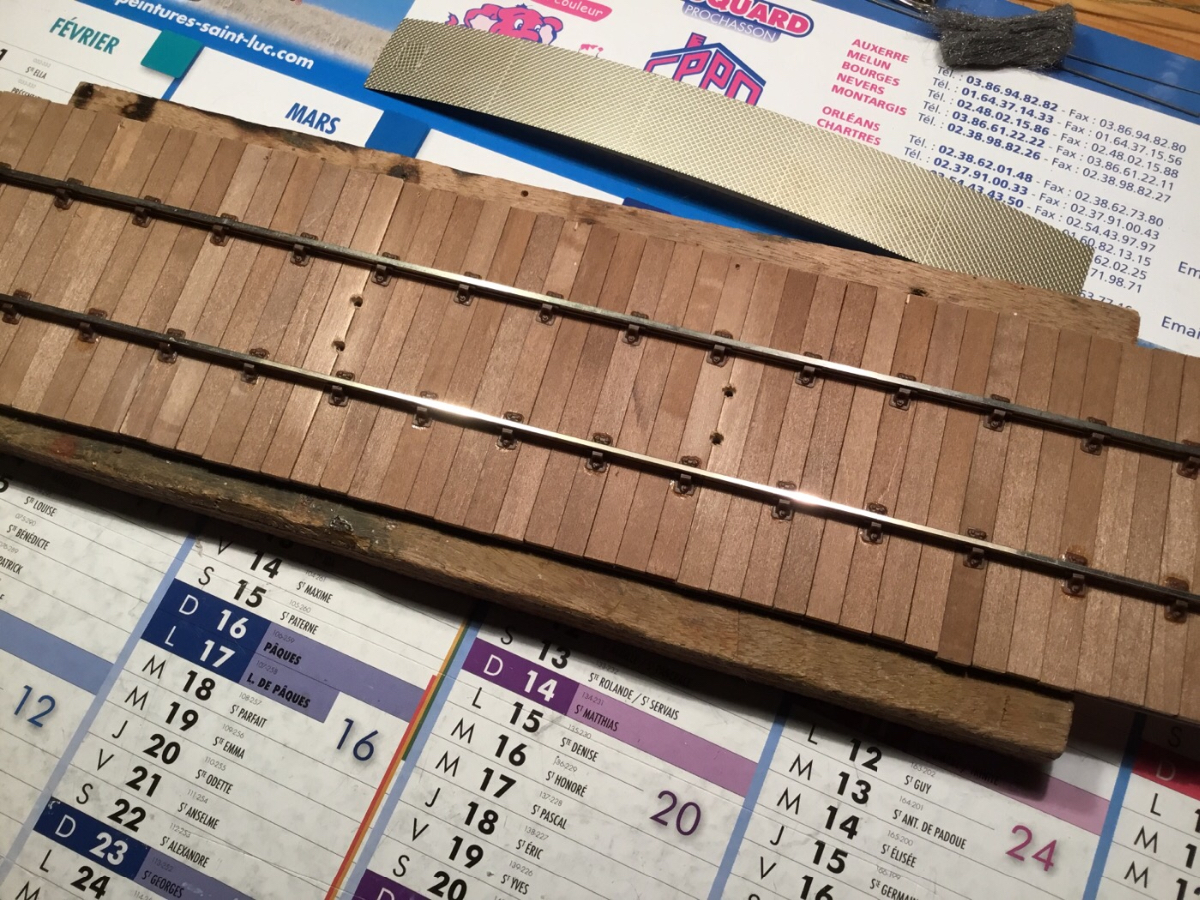

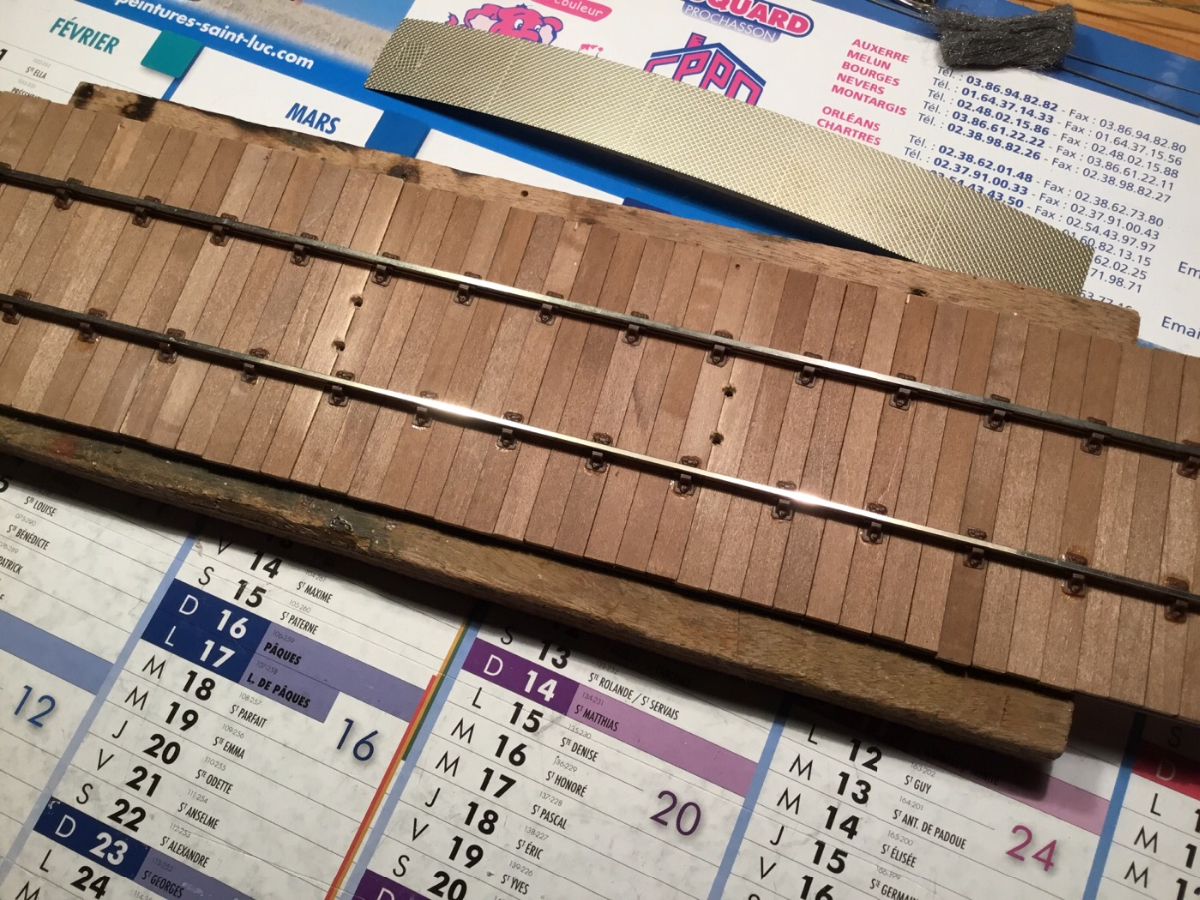

Enfin sur le pont (pris en photo vu de dessous) ou la encore l'epoxy est isolé à ses extrémités on récupère une polarité à chaque extrémité.
Pour finir chaque rail est relié à une seule extrémitée, mais en quinconce.
Donc quand le pont est à cheval sur les jonctions des deux 1/2 rails de fosses, les deux galets d'une même extrémité captent deux polarités différentes alors qu'ils sont au même potentiel...y'a court circuit, il ne faut pas placer de voie en face, on ne pourra pas faire fonctionner l'engin sur le pont.
Place aux photos je crois que j'ai enfumé tout le monde
