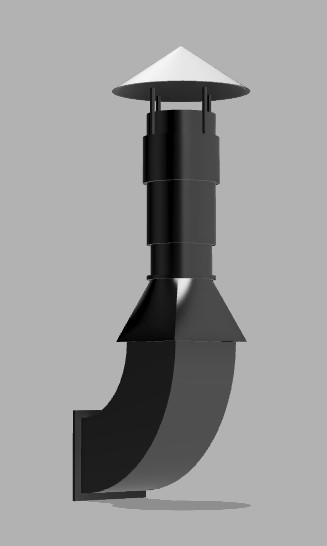

Et voilà un extracteur à la demande de M. Eiffel:


Le tout fait presque 90mm de haut.

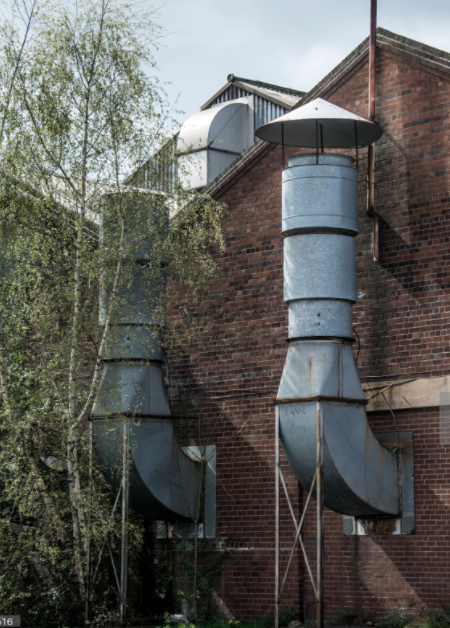

La photographie que m'a envoyée M. Eiffel:


[stratus]

Et voilà un extracteur à la demande de M. Eiffel:

Inarrêtable

[Eiffel]

très jolie pièce Maestro, j'ai hâte de voir ce que ça peut donner une fois imprimé.
Mais ce n'était pas une demande de ma part, juste une suggestion...

[mlm]

C'est devenu un maître ès extrusion

[PS907]

C'est devenu un maître ès extrusion

Il est creux ?

[ffayolle]

Bonjour à tous,
Comme vous avez pu le lire dans un autre fil, j'ai dessiné une coeur assemblé ou presque.

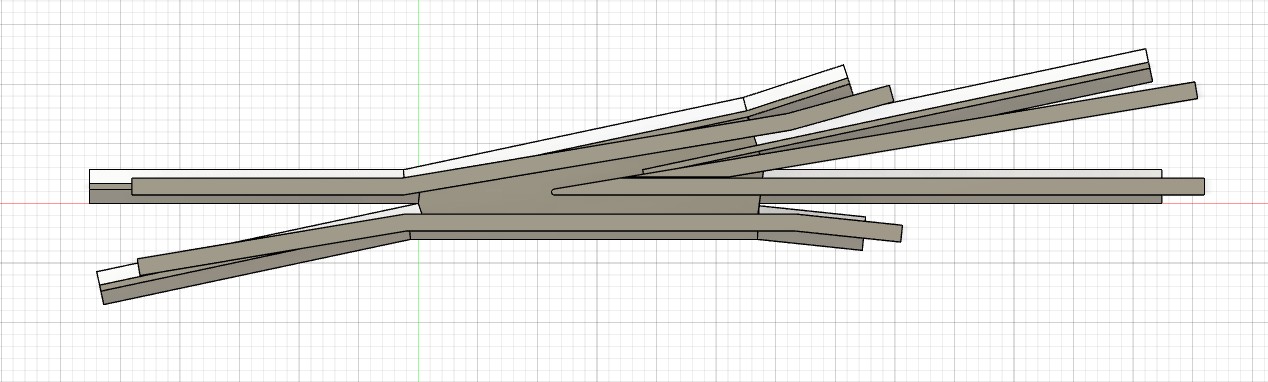

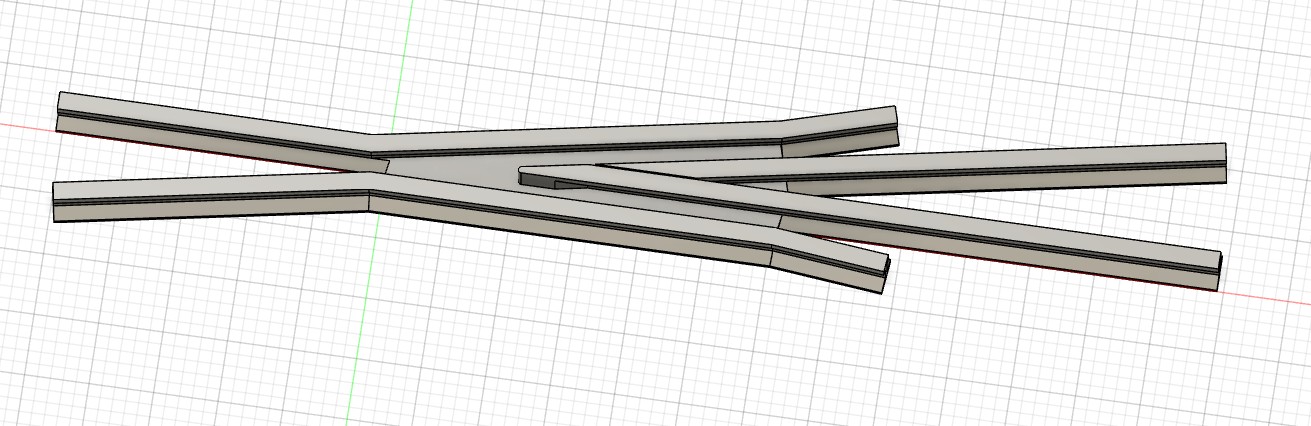

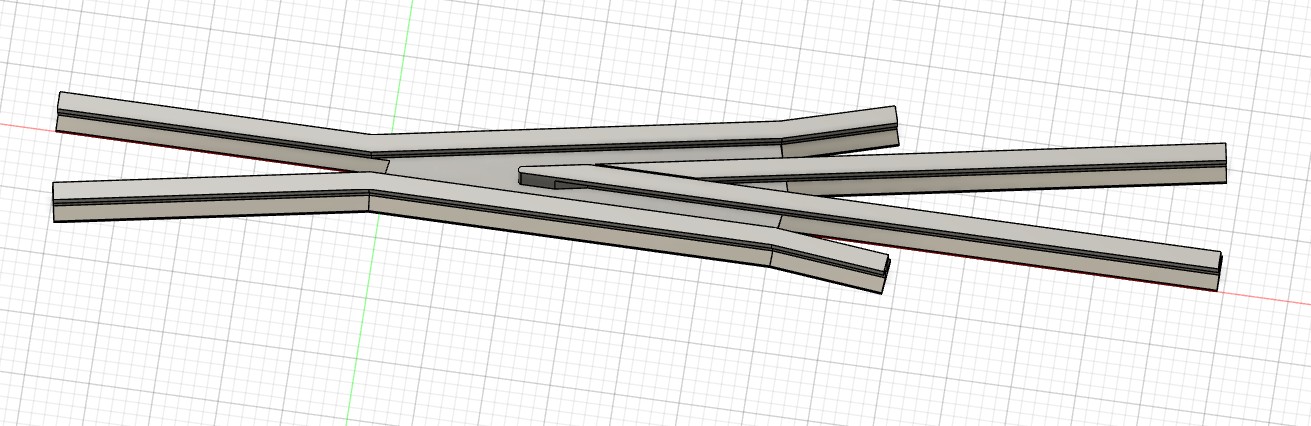

Voilà ce que cela donne avec une Tg de 0.167:

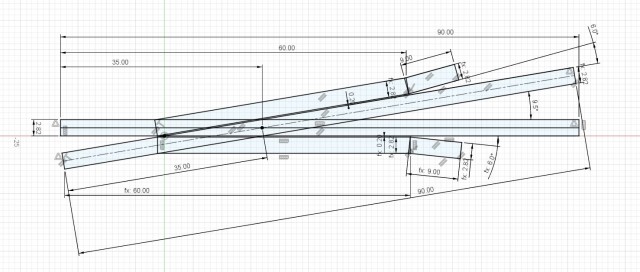

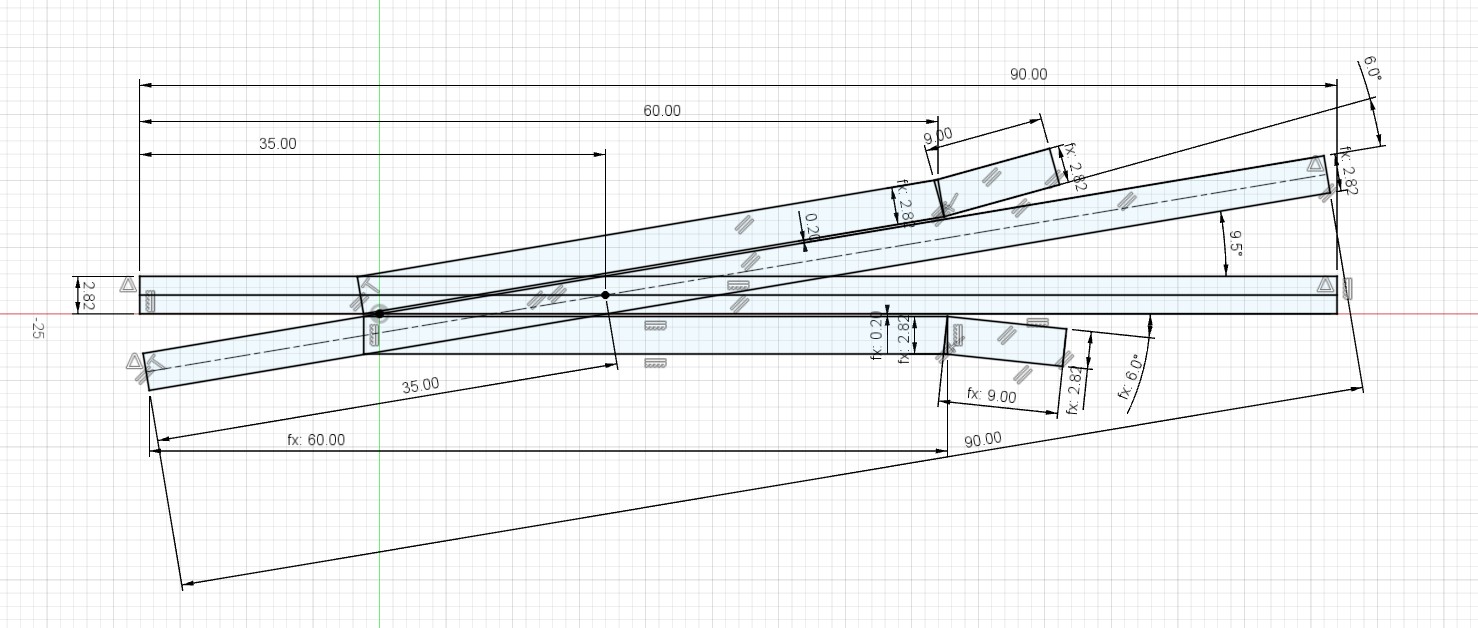

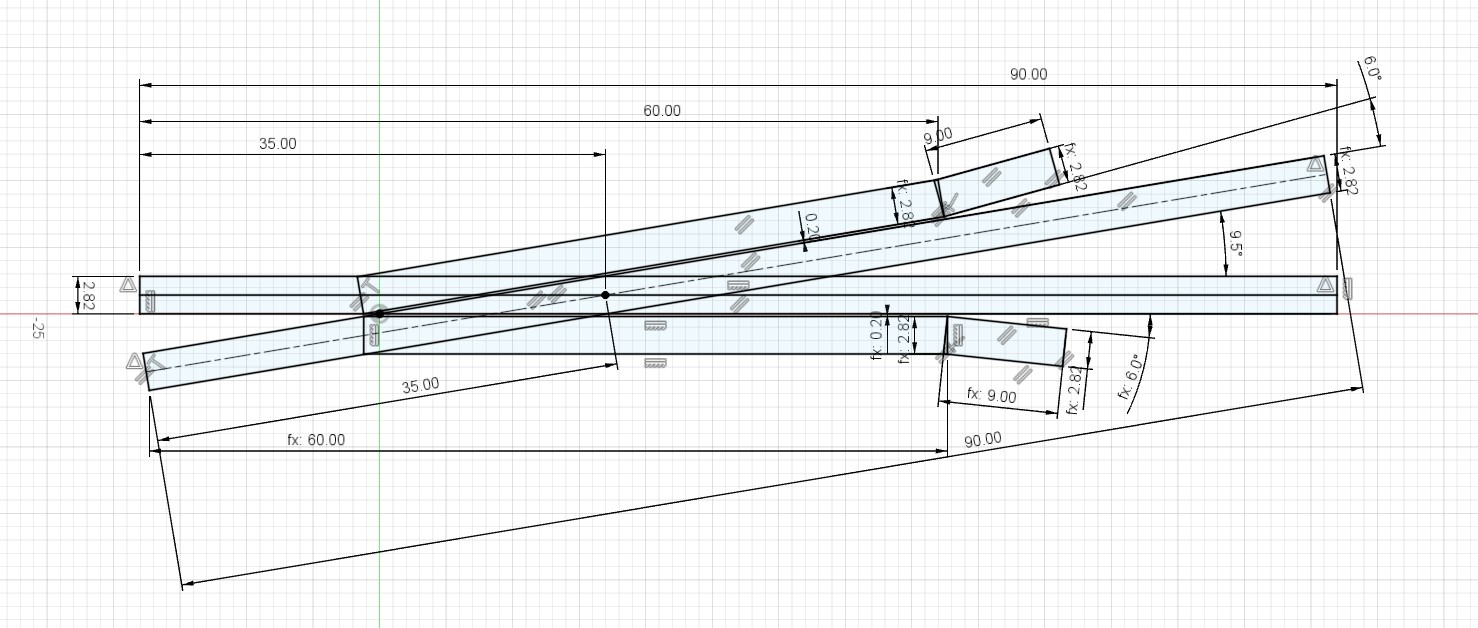

Le tout reposant sur cette esquisse:

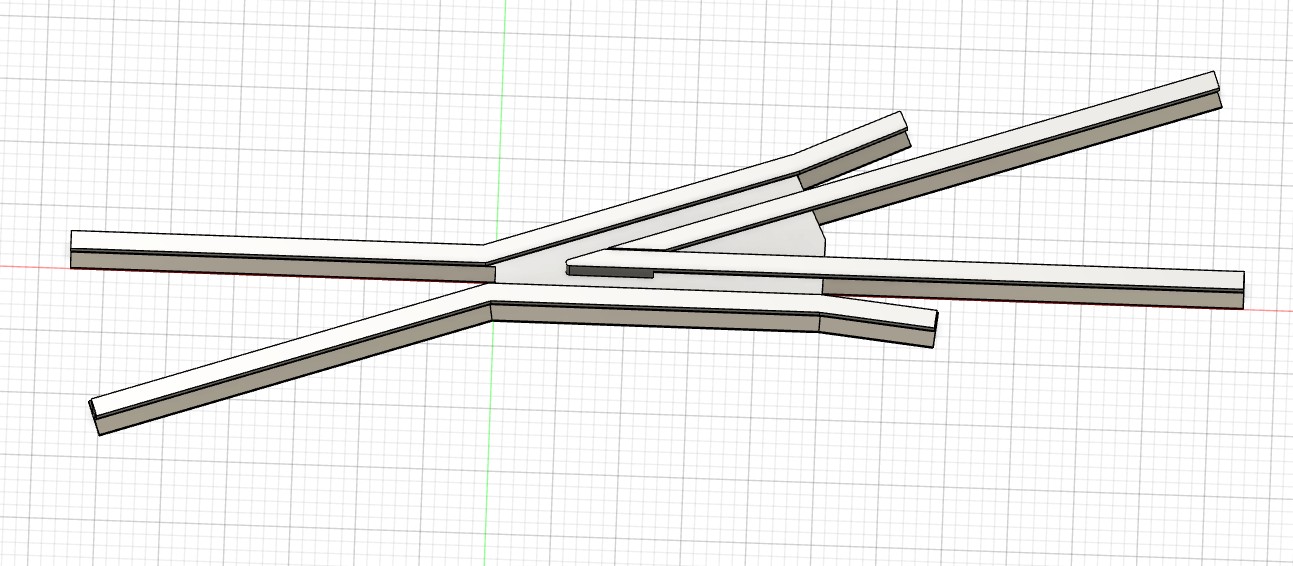

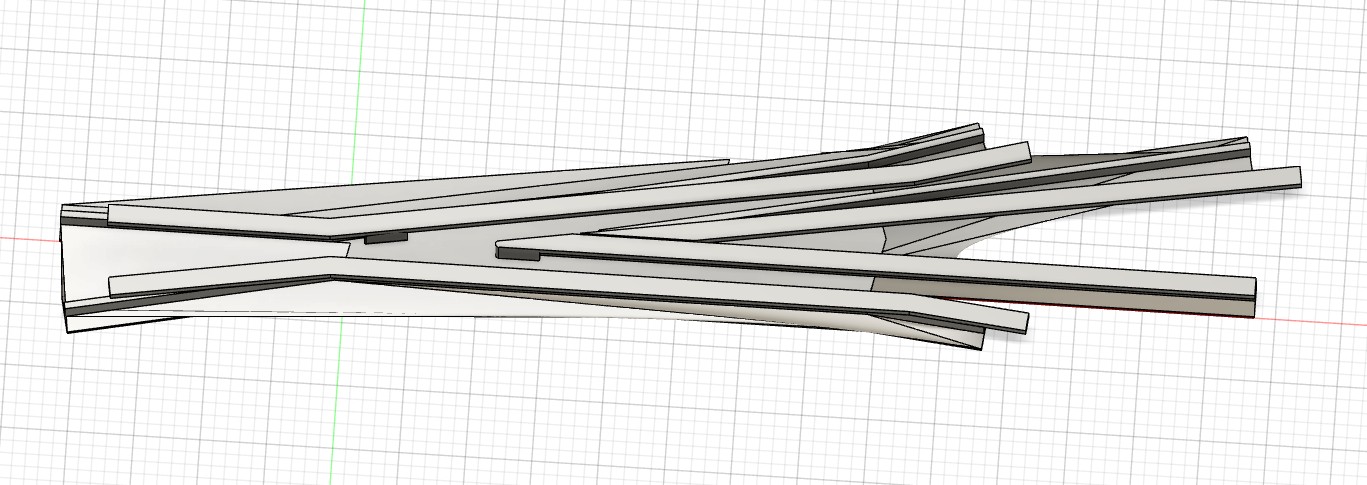

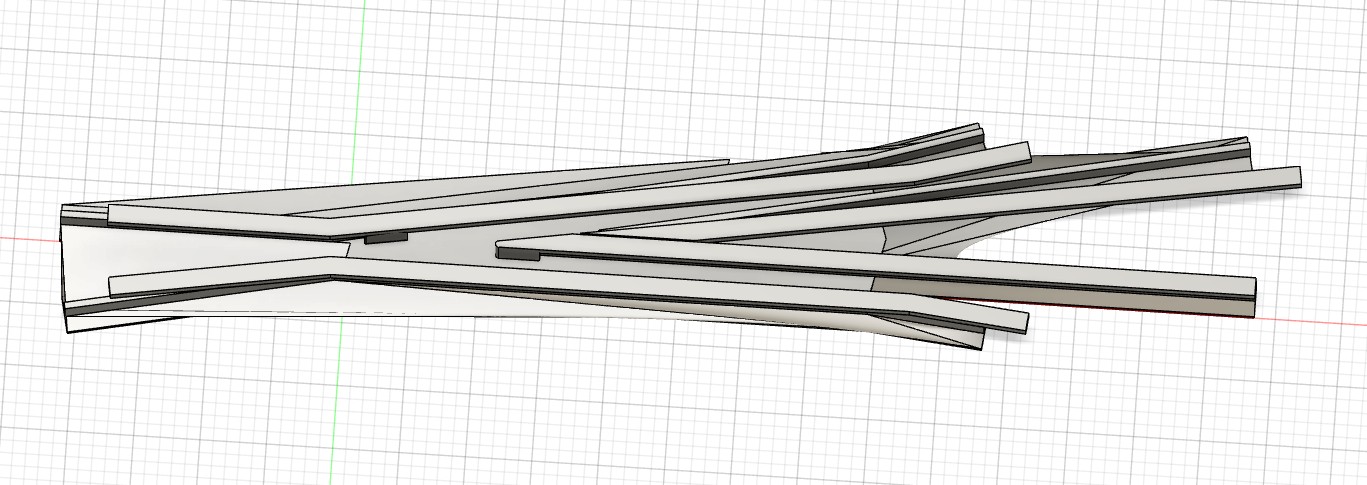

L'idée est de pouvoir modifier des paramètres sur l'esquisse de base pour obtenir simplement un nouveau coeur. Simple dans les propos, moins dans la réalisation car une fois l'angle (et donc la Tg modifiée), j'obtiens cela:

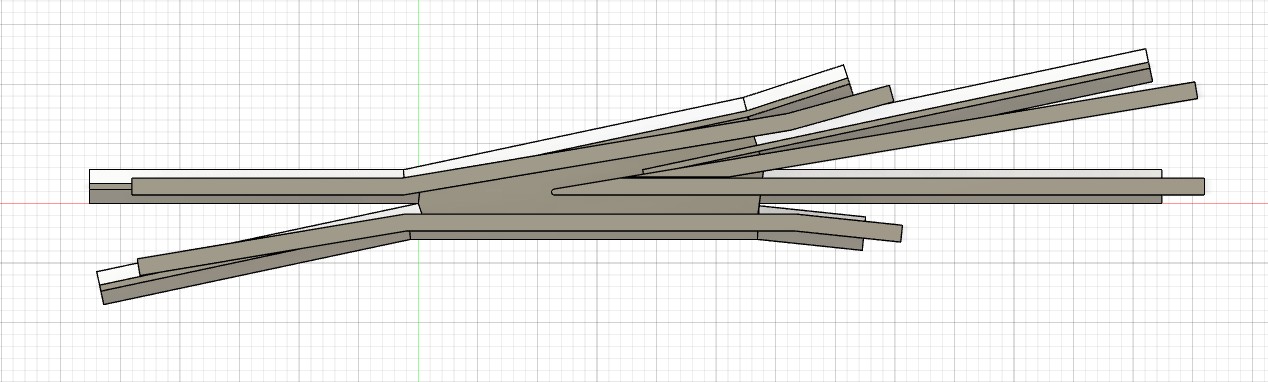

Aurais-je mal choisi les contraintes? Copie à revoir donc
A suivre...
Fabrice

[mlm]

Artistiquement parlant...c'est moderne

[ffayolle]

Ce n'est pas encore cela mais on progresse

To be continued...

[mlm]

Difficile de t'aider .... imposes tu ta contrainte d'angle au niveau de la semelle
Personnellement, je commence toujours par une série d'épures 2D (exemple la section du rail et la semelle du coeur) puis je dessine chaque pièce en prenant comme référence ces épures

[ffayolle]

MLM
Suite à différentes vérifications, j'ai trouvé les contraintes non établies. Ce qui permet maintenant de varier sans aucune autre retouche la Tg.

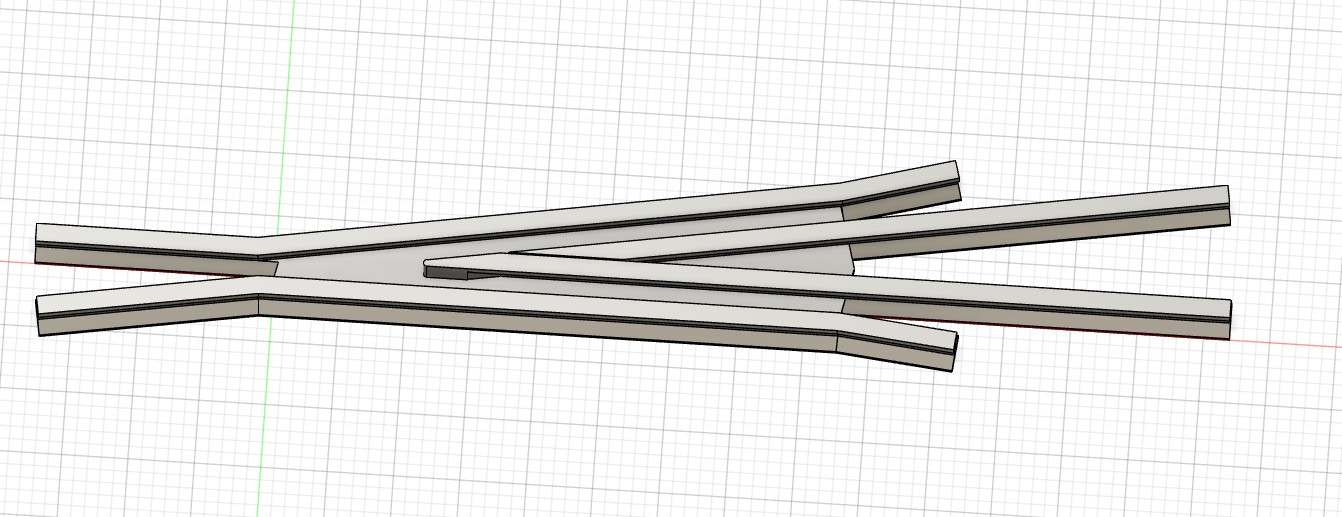

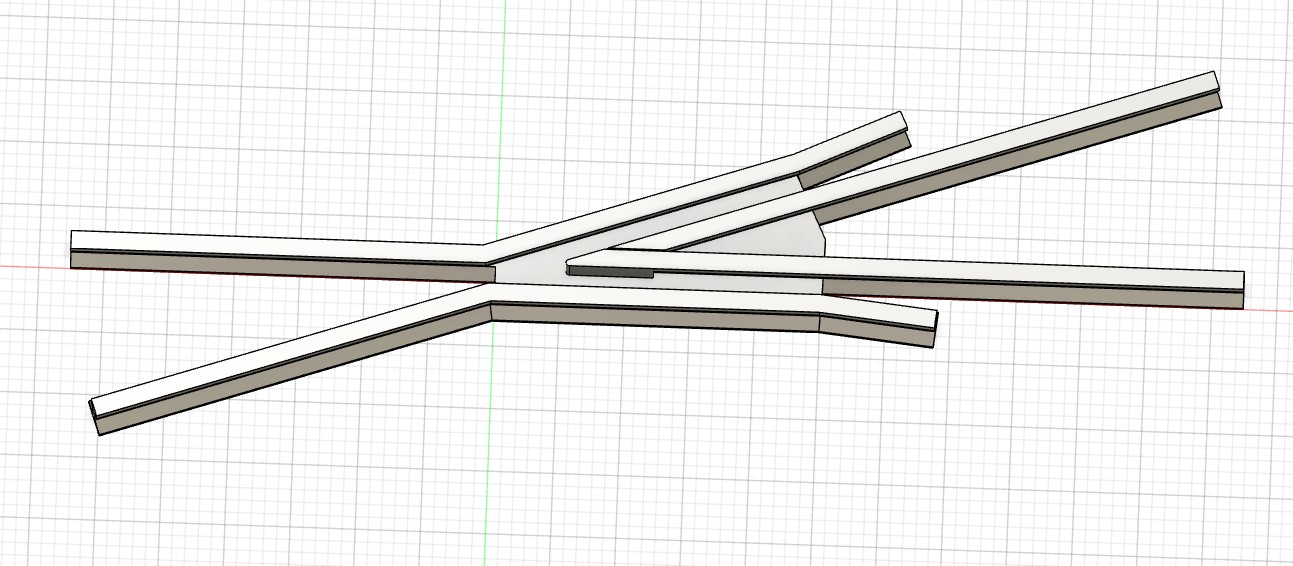

Une version Tg0344 pour un croisement:

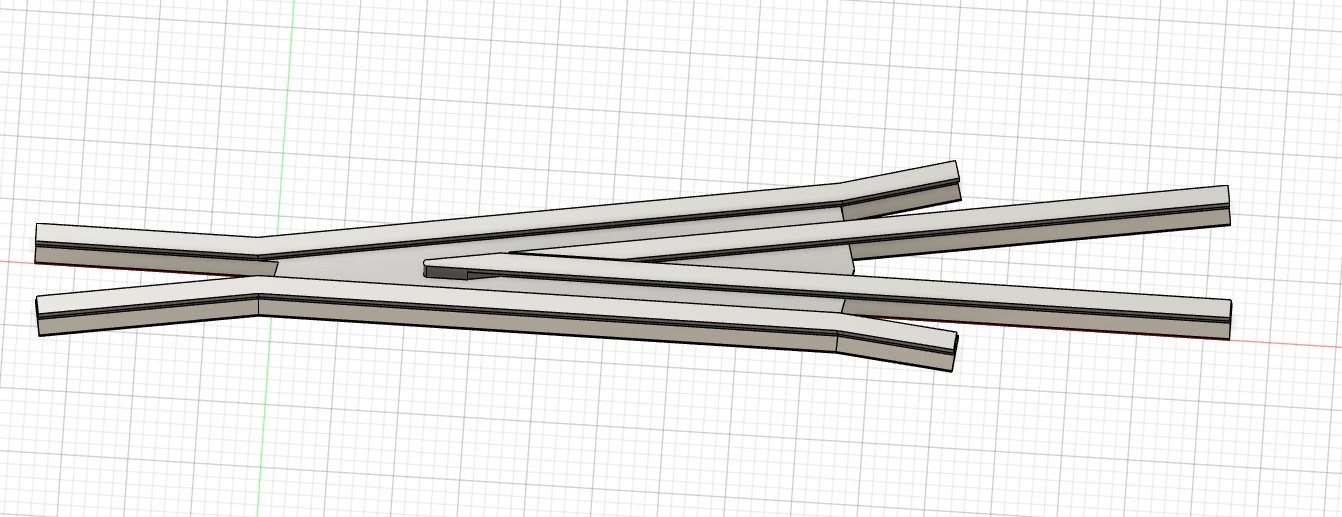

Et le coeur spécifique pour un branchement 3 voies (Tg0183):

Pour rappel, un branchement 3 voies en Tg0167 n'existe pas dans la réalité. Mais, comme dirait Evelyne Thomas, c'est mon choix.

Et toujours une ornière de 1,6mm de large.

Le prix à l'impression 3D (Shapeways) reste constant à un peu moins de 25$ en laiton.

A suivre...

Ps: A quoi va bien servir aujourd'hui le gabarit FasTracks pour faire un coeur?
