St-MAXIME-EN-BUGEY (2)

[suppr sur demande]

C'est beau François, très beau !

[X3876]

Que c'est beau. Le passage sous le saut de mouton me remémore l'entrée du dépôt du Charolais quand j'étais môme. J'adorais regarder sortir ou entrer les locs derrière les grilles, le long du boulevard de Bercy, sous les voies principales. En plus, il y avait un CV qui permettait de voir de près les machines arrêtées devant.

[François D]

Salut tout le monde,

Vous me faites vachement plaisir avec vos messages, merci à vous tous !
Se croire devant un dépôt qu'on a connu, dans l'ambiance ferroviaire de cette époque (pas trop lointaine), ça ça fait vraiment plaisir !

[François D]

Ce n'est pas tout d'avoir des aiguillages, encore faut-il pouvoir les manoeuvrer...

C'est fait depuis cet AM avec des leviers achetés le WE dernier à CHARTRES. J'ai promis à leur concepteur de ne pas dévoiler tout de suite leur provenance. Ce sera rapidement un secret de Polichinelle.

Gravure très fine en 3D. Des mains expertes pourront certainement les rendre fonctionnels. Les miens sont fixes : je ne voulais pas noyer la gravure avec des mécanismes imparfaits que je ne maîtrise pas.
Les supports en bois sont faits ici avec des restes de traverses et autres bricoles. Peinture à l'huile sur les bois, peinture DECAPOD à solvant sur les leviers.

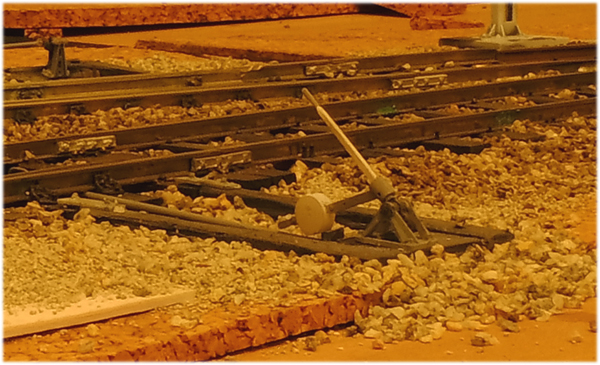

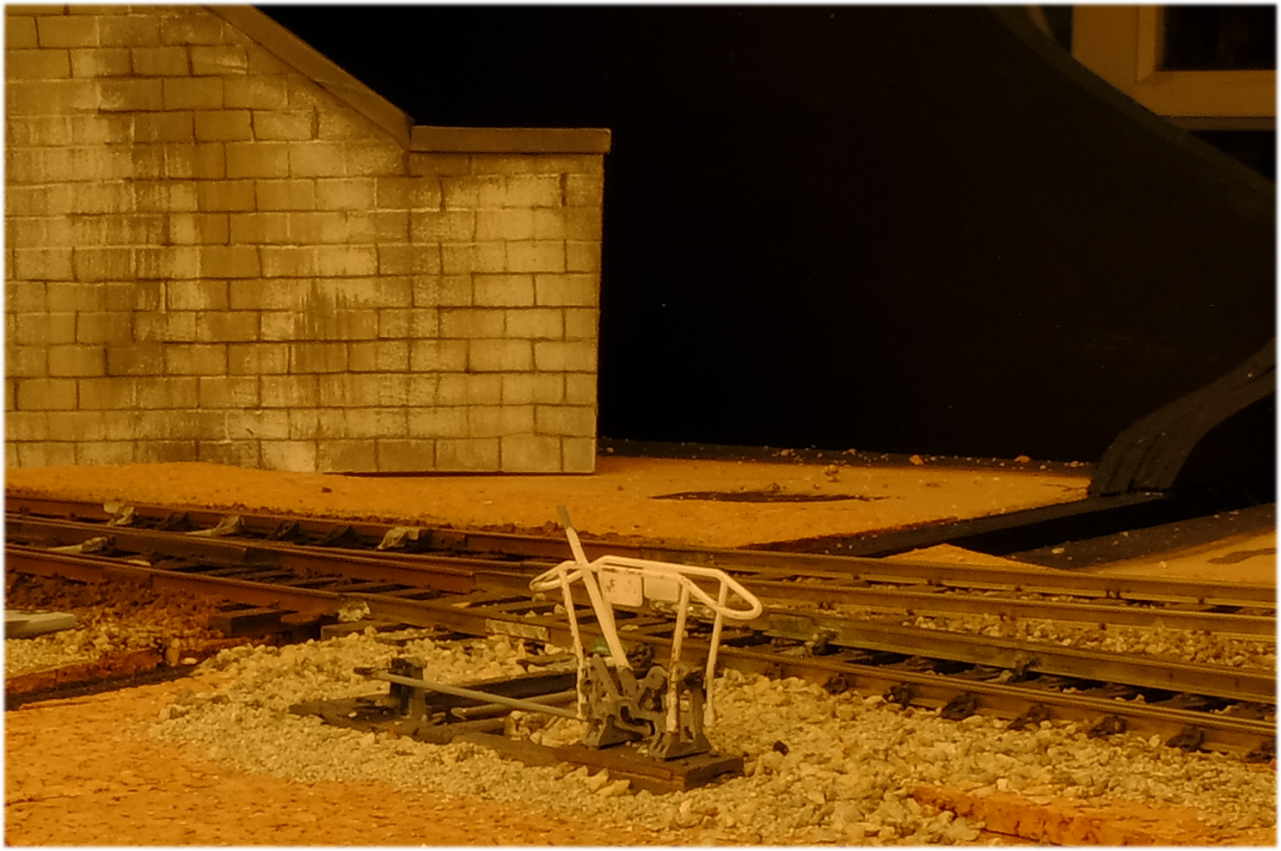

J'ai 2 Saxby , je montre le 1er qui est talonnable/renversable et qui manoeuvre la première aiguille que rencontrent les machines en quittant le dépôt.
Je promets de refaire plus tard des photos en lumière naturelle moins jaune quand les rails seront peints sur le module intermédiaire.

Levier Saxby TR (1) LR.jpg (236.26 Kio) Vu 2267 fois

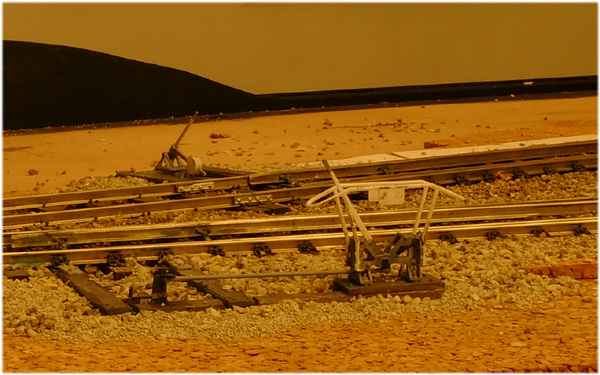

Le levier unifié de type L est destiné à un usage moins fréquent (voie de dépotage) ...

Levier unifié type L LR.jpg (257.52 Kio) Vu 2267 fois

[rail30]

C'est franchement bufflant.... tout ceci reste de trés bonnes idées à prendre en mémoire....


Félicitations François

Rémy

[ffayolle]

François
Les leviers sont très realistes.

[François D]

Hello !

Quelques nouvelles du dépôt.
Poussé par hmc qui m'a suggéré la nécessité d'un équipement électrique conforme, je me suis lancé dans la construction d'un poteau caténaire supportant un "sectionneur" et un "interrupteur". ça apporte énormément de présence !

La construction est faite à partir de profilés en laiton. Les isolateurs par contre sont des pièces de Drim3D que j'avais fait graver il y a quelques années.
L'ensemble n'est pas très difficile à monter (fer classique et SRE) mais il faut être assez minutieux.

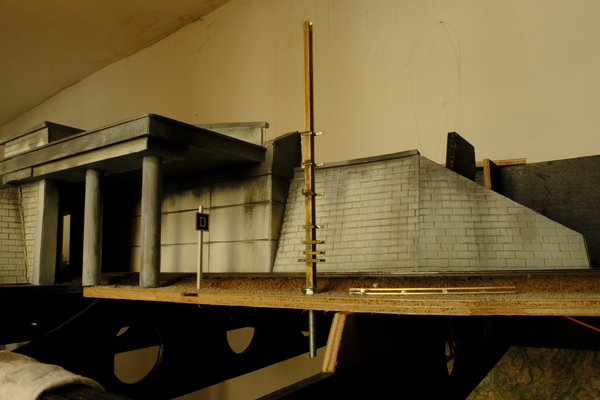

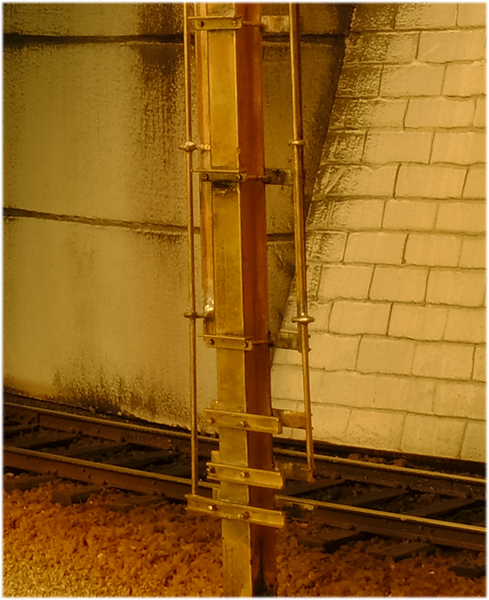

Le poteau nu puis équipé des tringles verticales de commande...

_DSF0735 LR.jpg (153.18 Kio) Vu 2051 fois

736 LR.jpg (254.22 Kio) Vu 2051 fois

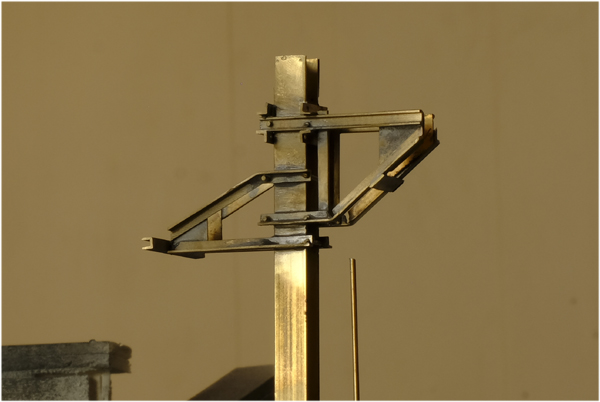

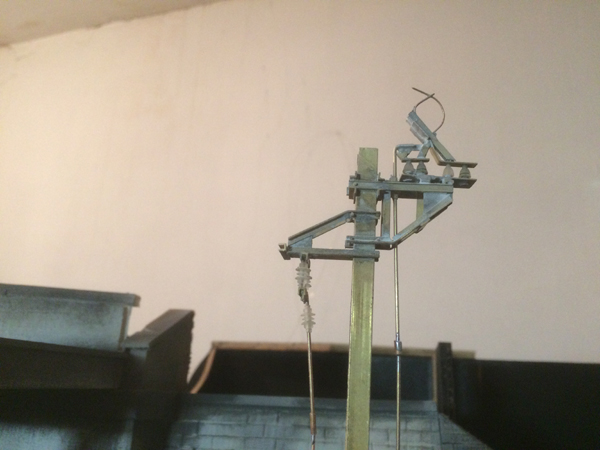

Les deux chaises : la plus basse supporte le sectionneur à lame (?) , la plus haute porte l'interrupteur...

Chaises LR.jpg (100.78 Kio) Vu 2051 fois

IMG_3556 LR.jpg (152.81 Kio) Vu 2051 fois

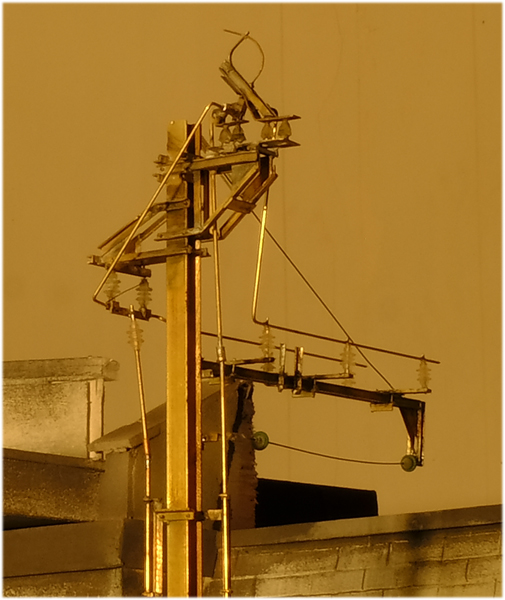

La console a été préparée à part avec ses différents isolateurs et ses barres. Elle est rapportée et soudée. La rigidité de l'ensemble est assurée par le hauban et surtout la fixation des barres électriques aux différents éléments...

_DSF0753 LR.jpg (199.36 Kio) Vu 2051 fois

[François D]

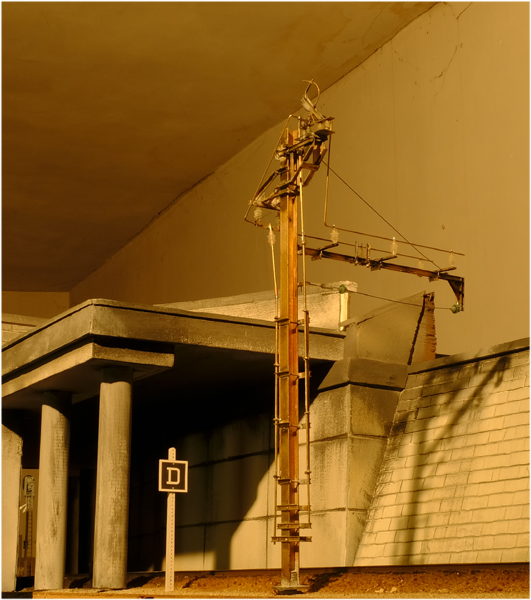

... placé en situation.
Il n'est pas complètement terminé. Il manque le boitier du moteur électrique de commande de l'interrupteur et la poignée du sectionneur.
Je veux aussi figurer l'ancrage d'un fil caténaire et le poteau de petite taille (nom ?) qui va avec.

_DSF0755 LR.jpg (222 Kio) Vu 2050 fois

[j.p.bout]

Belle Réalisation

[Eiffel]

Superbe!
