[0] AUTORAIL RENAULT TE en construction intégrale

[Pacific231]

Et voici la suite…

En attendant le châssis imprimé, je me suis remis aux plans des pièces qui seront en laiton photo-gravé.

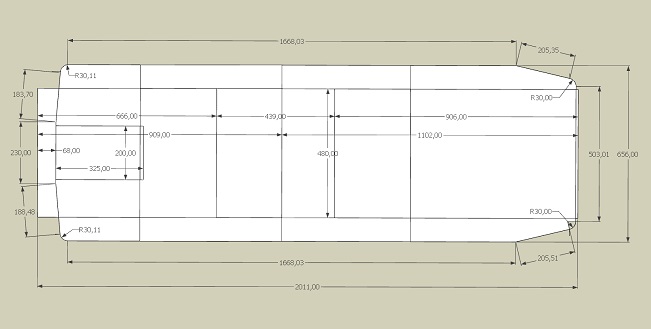

Ci-après l'ébauche du plancher bas

plancher bas.jpg (30.96 Kio) Vu 1897 fois

A bientôt, si vous le voulez bien

[jpv69]

A y regarder d'un peu plus près, tu as des distorsions dans certaines dimensions symétriques (205,35/205,51; 183,7/188,48); c'est pour ça que, lorsque je fais ce genre de plan, je n'en trace que la moitié selon l'axe et je recopie en l'inversant l'autre moitié après; comme ça pas de risque d'écarts.

Mais, si j'ai bien pigé, tu as dessiné x 10? Donc ramené à la taille normale, c'est peanuts; peut-être aussi x 10 parce que SU ne sait pas faire de cercles en dessous de 0,5 mm de rayon (et les rivets c'est R= 0,3 mm d'après ce que j'ai vu).

Simple remarque, sans prétention aucune.

Just to say!

jpv69

[jld31250]

jolis dessins.
je vois que tu gardes le rythme...
Tu vas les sortir comment tes plaques photodécoupées?

a+

[Pacific231]

je n'en trace que la moitié selon l'axe...

Bonjour jpv et jld,

Merci pour vos remarques bien pensées.
En effet, je ne trace la totalité que pour la mise en place de base de l'aménagement intérieur et des fixations des côtés avec les planchers mais les plans 3D "définitifs" sont faits par le miroir de la moitié de l'engin, garantissant la précision des deux demi-caisses.
Je me doutais bien que l'un d'entre vous me ferait cette remarque ! Bien vu !

Et je dessine tout à l'échelle X10 pour pouvoir travailler précisément, SktUp n'aimant pas les trop petites dimensions. Je remets le tout au 1/43.5 avant d'exporter mes fichiers en .stl.

Pour les plaques en laiton, je vais faire un typon et les graver au persulfate dans une installation rétro-éclairée que je me suis faite (déjà utilisée pour mon YDE20000). Mais, faudra d'abord que je finalise les faces latérales, avant et arrière pour garantir un emboîtement correct.

Cet après-midi, j'attaque la caisse de l'autorail.

A bientôt, si vous le voulez bien !

[jpv69]

Oh, mais on zieute, faut pas croire, on zieute!

C'est vrai, SU n'aime pas les tout petit trucs, mais il est tellement pratique à utiliser......

Et puis, tu pourrais aussi travailler directement à l'échelle 1/1 si tu as les dimensions réelles de l'engin sur ta doc; c'est encore plus aisé pour les détails! il ne te reste après qu'à prendre l'outil "mise à l'échelle" et rentrer le coef de réduction pour le 1/43,5 (0,0229885).

Bon vékende

jpv

[Pacific231]

Ben oui ! Bon sang mais c'est bien sûr !

Je n'ai que des plans au 1/1 et j'ai tout réduit à la calculatrice au 1/4.35...…



Ce serait certainement encore plus facile à dessiner.. je vais y penser pour le toit qui, pour l'instant, me pose bien des problèmes avec ses 3 arrondis de face avant…

Merci du conseil

[jpv69]

A ton service!

Pour le toit, as-tu les plug-in "curviloft" et "Join Push Pull"? C'est bien utile quand tu as des formes arrondies à traiter!

jpv

[Pacific231]

Merci jpv.

Non mais je vais les télécharger tout de suite pour voir ce que ça donne.

[jpv69]

Sans "Curviloft" tu ne t'en sortiras pas! l'autre est fait pour donner de l'épaisseur à des surfaces arrondies.

Un bon outil: la chaîne You Tube "The SketchUpEssentials": c'est fait par un jeune ricain qui ne parle pas trop vite et qui n'a pas trop de yaourt dans la bouche! bon, le tout, c'est de piger l'anglais......

Il y a une foultitude de vidéos parmi lesquelles tu trouveras celles relatives aux deux "plug-in" dont je t'ai parlé.

Autrement, tu me demandes; ce sera avec plaisir.

Bon, ben....dodo!

jpv

[Pacific231]

Bonjour à tous, bonjour jpv,

Pas eu le temps de charger Curviloft, pour l'instant je n'en ai pas besoin pour les faces de l'autorail, je verrai cela plus tard.

J'ai avancé sur ces dites faces avec de bonnes mesures.
il ne me reste qu'à "ouvrir" les fenêtres, ce qui n'est pas difficile.

On voit bien les parties basses incurvées

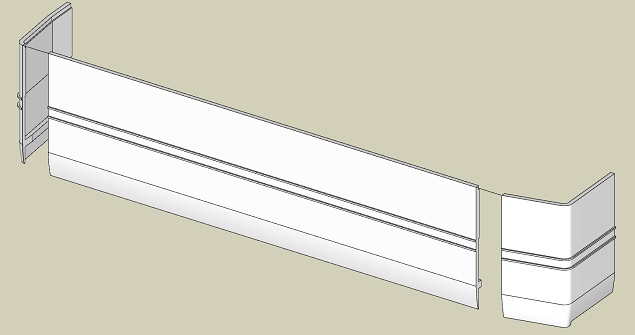

TE2 caisse arriere laterale avant sans fenetres.jpg (29.19 Kio) Vu 1655 fois

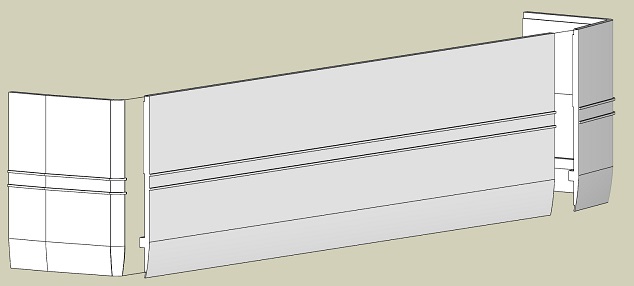

TE2 caisse arriere laterale avant sans fenetres 02.jpg (27.71 Kio) Vu 1655 fois

A bientôt pour la suite, si vous le voulez bien
