Conteneur citerne OCEM 2500 L "MiMo"

[Eiffel]

Mais il faut attendre 1 mois le cargo …

Aucune importance, c'est pour le mois de février!

[Eiffel]

le manchon est ramené à 35,5 mm, tel que mesuré sur le plan, en tronçonnant ses 2 extrémités. Il faut en effet couper symétriquement sinon l'épaulement central empêchera de rentrer l'un des embouts !

Tu crois pas que tu t'em… pour rien là?
Il me semble plus simple de virer l'épaulement (un coup de fraise monté sur la Dremel et on n'en parle plus), ou plus simple encore de réduire la partie intérieure des bouchons comme tu l'as fait toi même.
Perso n'ayant pas de tour et même avec une boite à onglet, je ne suis pas certain d'obtenir une coupe impec. Alors deux...

[cdz183]

... Il me semble plus simple de virer l'épaulement (un coup de fraise monté sur la Dremel et on n'en parle plus)

Si tu fraises l'épaulement, tu as intérêt à bien maîtriser ta bécane, car pour diminuer le diamètre extérieur, on va amincir ensuite la paroi ...

... ou plus simple encore de réduire la partie intérieure des bouchons comme tu l'as fait toi même.

Il faut réduire la LONGUEUR d'un des embouts, mais ne pas toucher aux 2 disques intérieurs qui assurent la fixation et le centrage. Surtout qu'il y a 3 épaulements dans le manchon ...


[Eiffel]

Nous sommes d'accord Nicolas, je parlais bien de réduire la longueur des embouts.
Au pire, on peu même couper les épaulements pour ne garder que les disques et les coller, non?

car pour diminuer le diamètre extérieur, on va amincir ensuite la paroi ...

Là effectivement, je comprends mieux ton choix à ne pas toucher à l'épaisseur du manchon...

[cdz183]

... Au pire, on peu même couper les épaulements pour ne garder que les disques et les coller, non?

Hum, au vu du traitement qu'on va leur faire subir, je préfère l'enfoncement en force plutôt que le simple collage ...

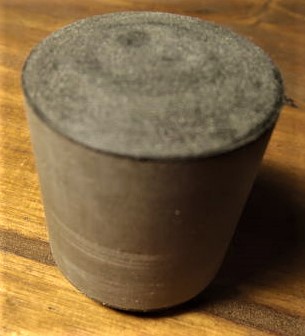

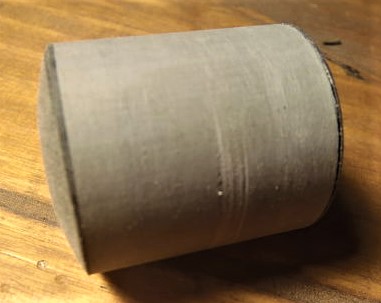

Notre embout se présente donc comme ceci ...

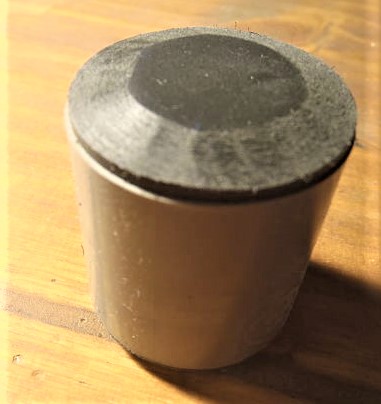

l'angle de raccordement va être progressivement abattu à l'abrasif, ce qui va également diminuer l'épaisseur de la joue en bout de cuve ...


On fait tourner à la main la cuve en essayant de garder un angle constant et en surveillant la tranche (garder environ 2 mm)...

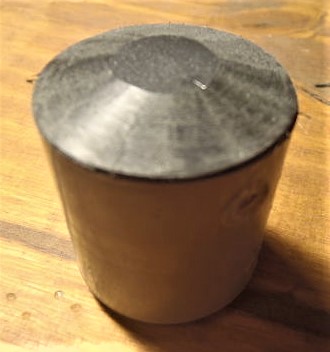

On va ensuite arrondir la partie centrale et la circonférence au papier de verre assez épais (Norton grain 150), ce qui permet de juger de la symétrie générale et de corriger les éventuels défauts

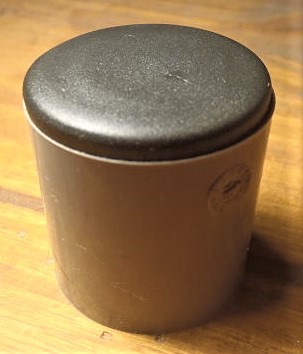

Voici l''aspect final, après passage au papier de verre très fin : la convexité obtenue est correcte et conforme au plan.


[Bagages Express]

Et il va falloir faire ça à Quai Zéro ?

[cdz183]

Nan, je vais vous mâcher le boulot , mais il y aura un démonstrateur pour que vous vous fassiez la main : le but de cet atelier n'est pas de vous fournir un conteneur citerne gratoche, mais de vous approprier les techniques MiMo !

[marcou 33]

bonjour a tous ...... BRAVO Nicolas..

[cdz183]

Merci, Marc !

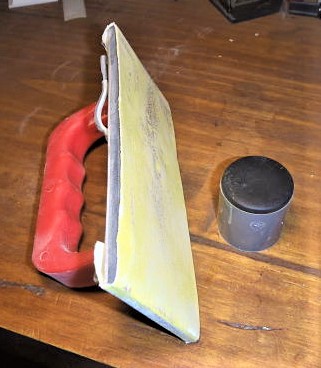

Là encore, nul besoin de matériel : avec une cale à poncer et de l'huile de coude, abattre les angles demande une vingtaine de minutes …

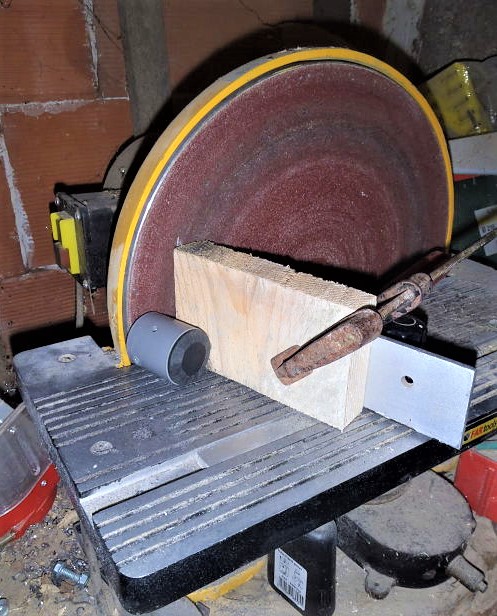

contre deux minutes chrono au lapidaire, solution que j'ai choisie au vu du nombre de cuves à traiter !


[Bagages Express]

On se croirait chez Daniel 67 (mais version Mimo)
