Re: 3D modélisation : Vos réalisations / Modélisations

Message par hmc »

Bonjour le dessin est légendé comme pièce....... "ext"
Juste pour dire que les écrous sont normalement vers l'intérieur des rails
jp
Vaut mieux être rouge et de Lille que black et du Caire
Club : CFC - CDZ 267, 3eme rail Addict
Avatar du membre
stratus
Platinum
Messages : 3451
Enregistré le : 15 sept. 2015, 15:14
Localisation : Yonne
A remercié : 23 fois
A été remercié : 137 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par stratus »

hmc a écrit : 09 févr. 2021, 15:09Juste pour dire que les écrous sont normalement vers l'intérieur des rails
Exact, et pour un raison toute simple : favoriser l'inspection depuis un engin de visite. Démarche apparemment "oubliée" à Brétigny.
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par Daniel67 »

Je vais faire mon pinailleur : les écrous sont-ils systématiquement serrés pour être alignés ? Appel aux spécialistes ?
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Avatar du membre
stratus
Platinum
Messages : 3451
Enregistré le : 15 sept. 2015, 15:14
Localisation : Yonne
A remercié : 23 fois
A été remercié : 137 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par stratus »

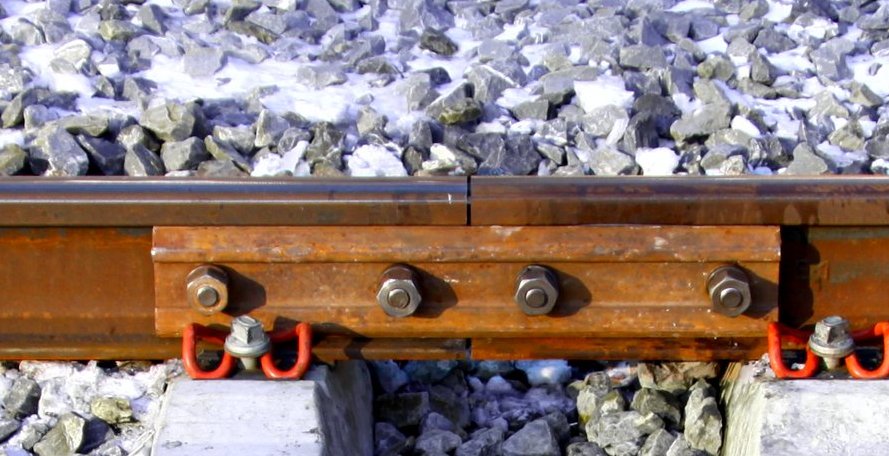

Bien sûr que non, mais c'était plus simple à dessiner.

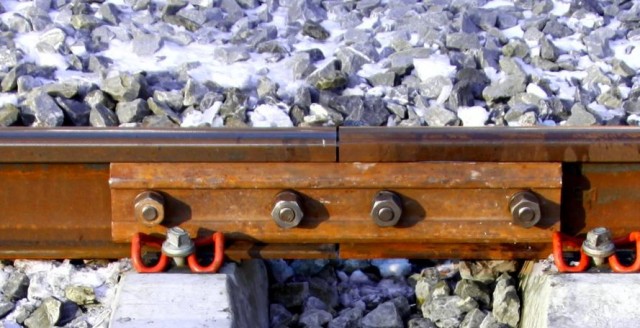

Eclisse 4 trous.jpg
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
cid
Platinum
Messages : 1435
Enregistré le : 26 mars 2020, 18:05
A remercié : 31 fois
A été remercié : 18 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par cid »

Après pour en imprimer je peux faire les tests et faire des photos, il n'y a pas de souci. Après mettre des pièces à disposition dans la limite du raisonnable bien sûr. Le tout gratuitement mon but est non lucratif...
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude 😉


:boulrep:
Avatar du membre
jld31250
Platinum
Messages : 984
Enregistré le : 04 janv. 2015, 19:18
A remercié : 3 fois
A été remercié : 26 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par jld31250 »

je vais casser l'ambiance
yen a sur le marché UK

https://www.clfinescale.co.uk/online-st ... p128257077

Et sinon je vous conseillerai de faire des écrous plus proéminents. comme sur cette dernière photo par exmple
A+
---------------------------
Jean-Luc (revel 31250)
Avatar du membre
ffayolle
Platinum
Messages : 4612
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 302 fois
A été remercié : 195 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par ffayolle »

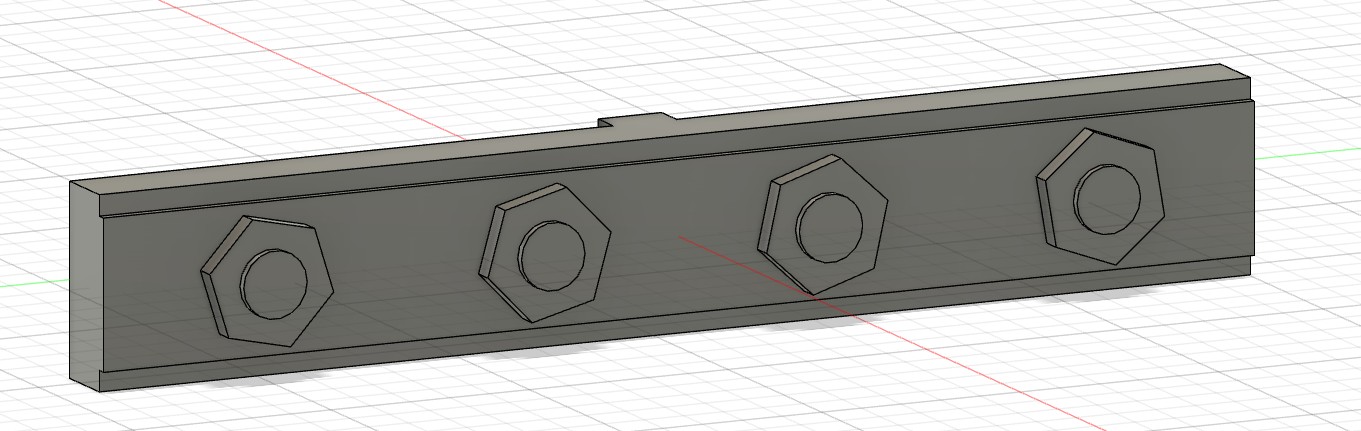

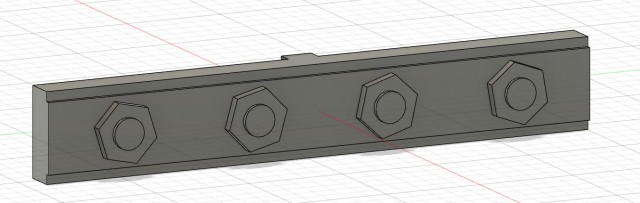

Il est vrai qu'il existe cette réfèrence que j'utilise à défaut d'ailleurs depuis fort longtemps.
Histoire de, les écrous ne sont plus serrés de façon identique et l'épaisseur de ceux-ci a été augmentée.
André, je te renvoie le STL correspondant.
Fabrice
Ps: Vous noterez que j'ai inséré une languette à l'arrière de l'éclisse qui permettra de s'assurer de l'isolation du rail.
Avatar du membre
stratus
Platinum
Messages : 3451
Enregistré le : 15 sept. 2015, 15:14
Localisation : Yonne
A remercié : 23 fois
A été remercié : 137 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par stratus »

Toujours à la recherche de la perfection.

Bien reçu les fichiers.
Epoque III, région PLM
Club CDZ / AATY
R8G for ever
Avatar du membre
ffayolle
Platinum
Messages : 4612
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 302 fois
A été remercié : 195 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par ffayolle »

:merci: à CID d'avoir imprimé quelques exemplaires de l'accastillage pour appareil de voie
Ces exemplaires vont ainsi me permettre de faire des tests et valider les dessins réalisés.
:merci: et :bravo:
cid
Platinum
Messages : 1435
Enregistré le : 26 mars 2020, 18:05
A remercié : 31 fois
A été remercié : 18 fois

Re: 3D modélisation : Vos réalisations / Modélisations

Message par cid »

ffayolle a écrit : 09 févr. 2021, 18:13 :merci: à CID d'avoir imprimé quelques exemplaires de l'accastillage pour appareil de voie
Ces exemplaires vont ainsi me permettre de faire des tests et valider les dessins réalisés.
:merci: et :bravo:
De rien quand on peut aider
