Une gare d'échange PLM / CFD (O - Om)

[FRISCO]

Et maintenant, du travail pour le vitrier :

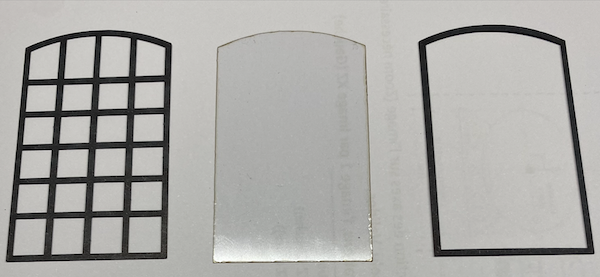

- Préparation des fenêtres

Capture d’écran 2023-09-19 à 10.26.44.png (258.47 Kio) Vu 1755 fois

- Montage des fenêtres

Capture d’écran 2023-09-19 à 10.28.03.png (335.89 Kio) Vu 1755 fois

Et voilà le résultat.

Au départ, pour monter les fenêtres, j’avais pensé qu’un collage des trois pièces constituant la fenêtre : les croisillons, le vitrage et le renfort arrière, pouvait être réalisé avec de la colle repositionnable en bombe Aéro’colle Cléopâtre.

Cela me semblait séduisant : pas de trace de colle excédentaire et montage simple…sauf que le positionnement des pièces ne s’avérait pas simple, avec un effet d’électricité statique attirant les pièces l’une vers l’autre. Et puis, deuxième inconvénient : au bout de quelques jours, la colle repositionnable…ne tenait plus la position.

Donc, démontage de l’ensemble, nouvel appel au vitrier et collage des pièces avec de la colle Micro Kristal Klear de chez Microscale Industries en employant un tout petit pinceau et de bons yeux.

[FRISCO]

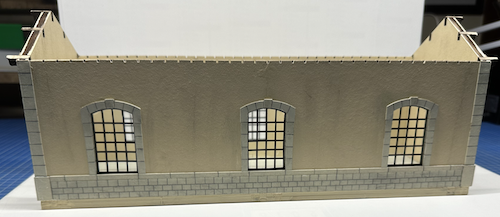

Et le résultat du montage.

Capture d’écran 2023-09-19 à 10.18.18.png (321.49 Kio) Vu 1652 fois

Capture d’écran 2023-09-19 à 10.18.46.png (354.77 Kio) Vu 1652 fois

Capture d’écran 2023-09-19 à 10.17.54.png (184.14 Kio) Vu 1652 fois

[FRISCO]

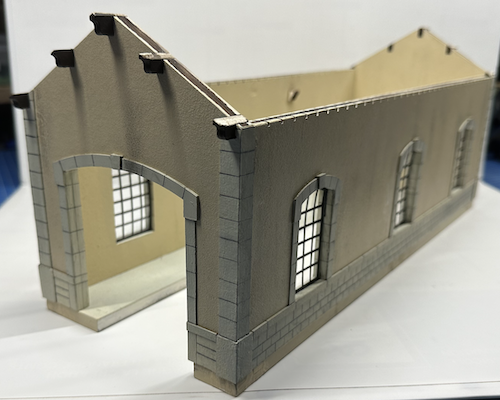

Préparation des corbeaux par contre collage de petites pièces carton-bois en intérieur et Kraftplex en extérieur :

Et construction en laiton des tirants qui viendront se poser sur les corbeaux et serviront de soutien aux poinçons supportant la charpente du lanterneau.

Capture d’écran 2023-09-19 à 11.00.56.png (320.85 Kio) Vu 1552 fois

[FRISCO]

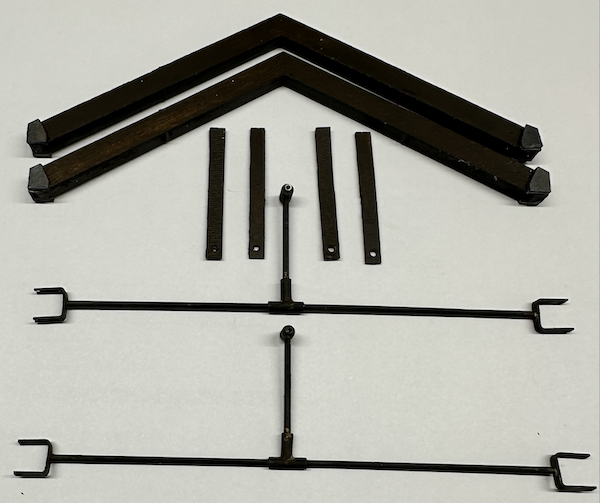

Assemblage des pièces de charpente arbalétrier et des goussets d’extrémité, puis mise en peinture de cette charpente et brunissage des tirants.

Capture d’écran 2023-09-19 à 11.18.38.png (467.63 Kio) Vu 1550 fois

[yannPk19]

Bonjour François,

J’ai du louper un épisode, tes fenêtres (croisées) sont en découpe ou en impression 3D ?
Et le verre c’est du plexi de quelle épaisseur ?

Le problème que je rencontre c’est la différence de réaction thermique entre le carton et le plexi qui fait qu’un collage complet fait gondoler l’un ou l’autre dans le temps.

Beau bâtiment bravo

[FRISCO]

Bonjour Yann, et merci de suivre ma publication.

Les croisées des fenêtres sont en découpe laser dans du Bristol blanc de 0,2 mm d'épaisseur, bristol que je noircis ensuite au feutre des deux côtés.

Le verre est découpé laser dans du PVC de 200 microns utilisé en couverture pour reliure de documents, que tu trouves chez les fournisseurs de papeterie. La découpe laser jaunit légèrement les contours, et je fais disparaître ce jaunissement en frottant le PVC avec un chiffon blanc imbibé d'essence F.

Le collage, des trois pièces dans mon cas, est réalisé avec de la colle Micro Kristal Clear de Microscale Industries posée avec un pinceau fin, l'ensemble étant aussitôt après mis sous presse. Le résultat est une fenêtre parfaitement plate.

En revanche, je rencontre un problème de gondolement lorsque j'insère la fenêtre ainsi constituée dans son emplacement : la moindre différence de contour entraîne un gondolement difficile à faire disparaître.

[pelican]

Ca donne super bien, en tout cas
J'utilise des portes et fenêtres Ara production pour mes bâtiments : ça parait plus épais que du 0.2 mm ...

https://www.araproduction.fr/huisseries-c-63.html

Mais là, il faut faire les ouvertures en fonction des fenêtres ...

[FRISCO]

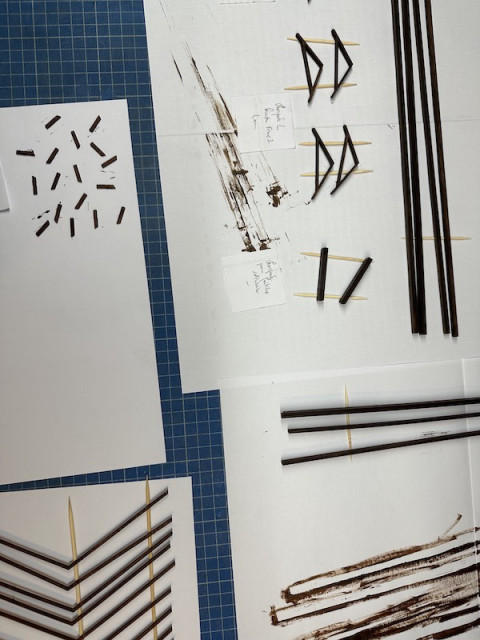

Travaux de mise en peinture des éléments de charpente : pannes, chevrons, poinçon …

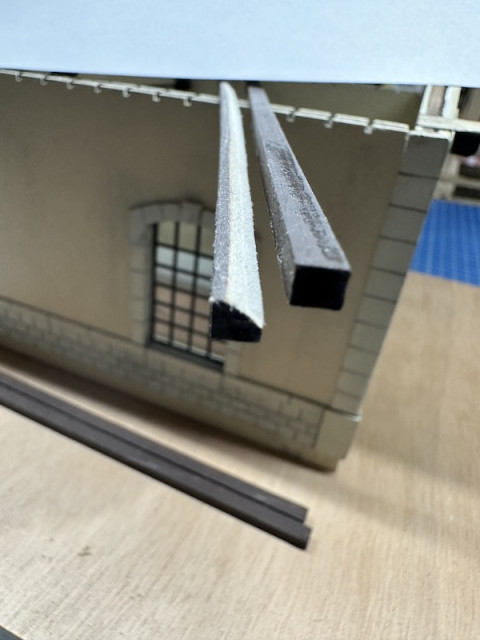

Profilage des pannes sablières

[FRISCO]

Débute alors l’intervention des charpentiers, tous n’étant pas retenus par le chantier de Notre-Dame !!

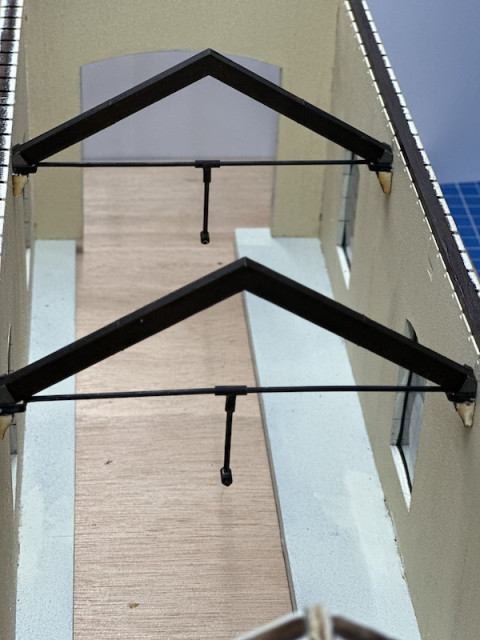

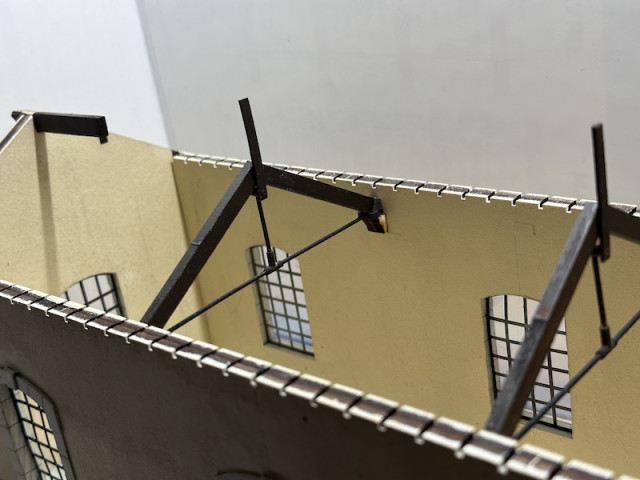

Débuts avec la mise en place des tirants et des arbalétriers.

[FRISCO]

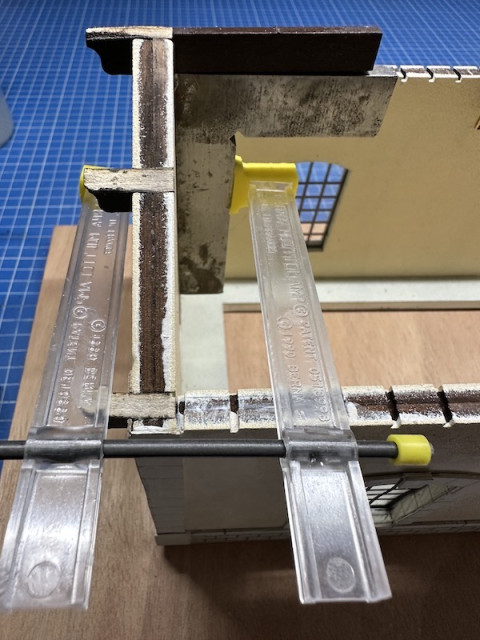

Puis mise en place des pannes faîtières extrémité, collées à la colle gel instantanée Rapid’Glue AXTON.
