Une gare d'échange PLM / CFD (O - Om)

[FRISCO]

Et voilà le résultat :

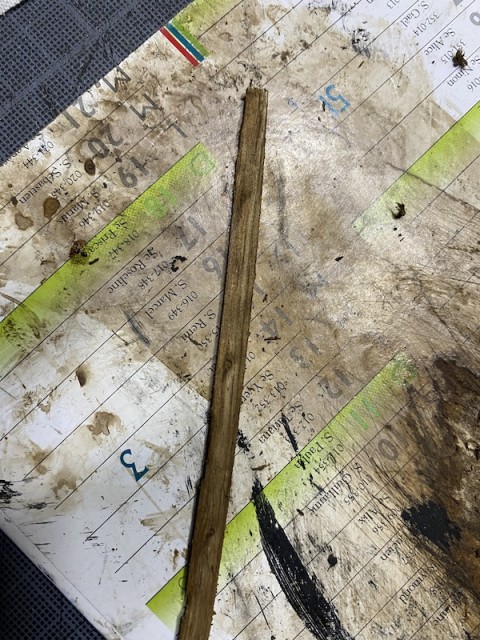

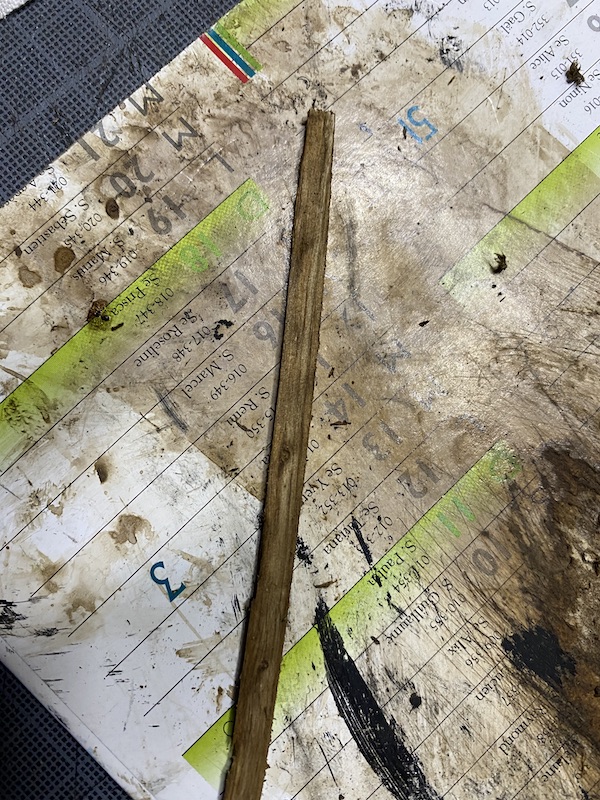

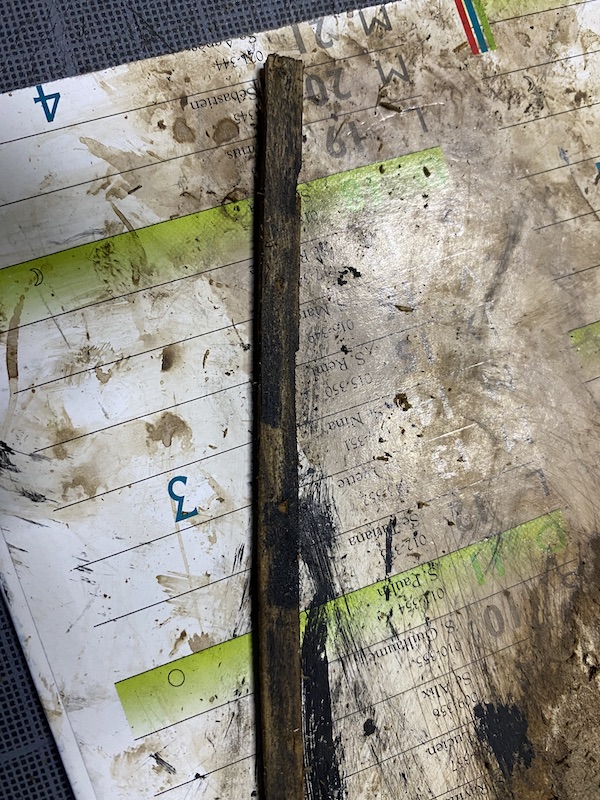

- Avant essuyage

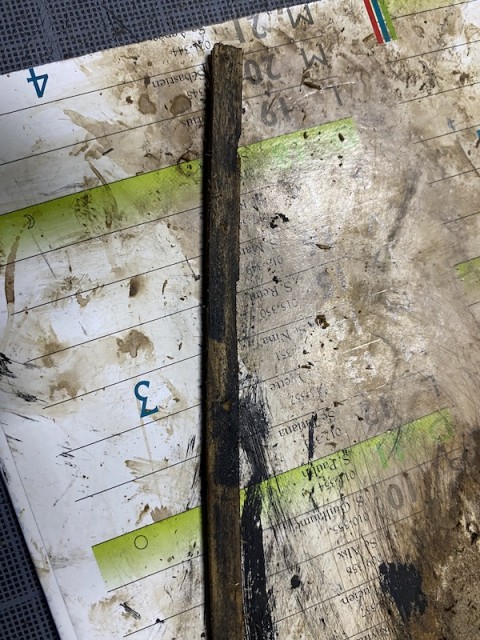

- Après essuyage

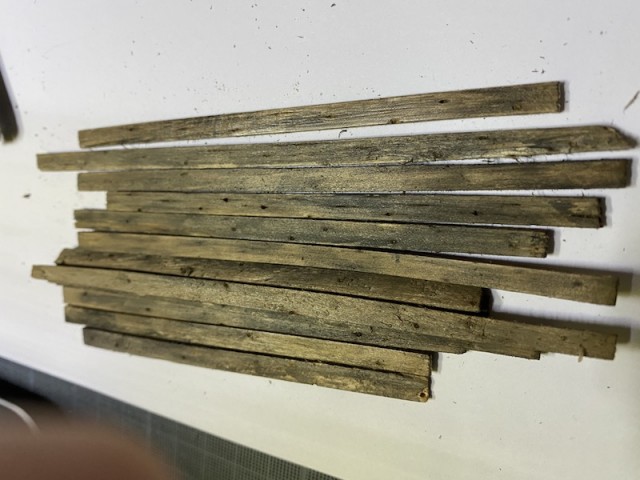

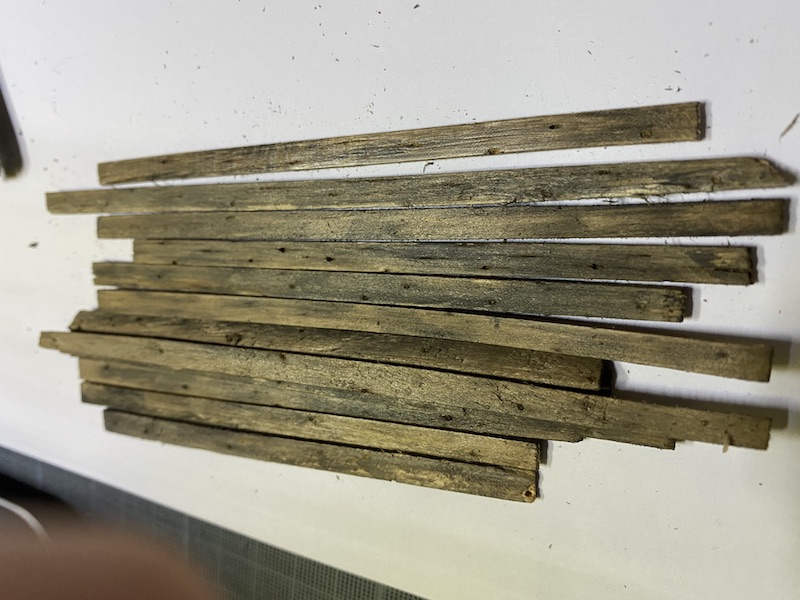

Au final, un lot de lattes patinées :

Je ne sais si le résultat final répond à ton observation, Michel, mais, comme tu as pu le voir, j'ai moi aussi ajouté du noir.
La lumière de la photo rend moins bien le grisé des lattes.

[mimiche77]

J'avais zappé la photo du dry brush
Donc on est d'accord le brou de noix seul .... du moins pour ce type de bois .
Ce qui donne un "plus" à tes planches ce sont les nœuds dans le bois (ou les trous!)

[FRISCO]

Il s'agit de bois de pin, ou plus exactement de l'extrémité du pin, les noeuds étant les points d'implantation des aiguilles (une trouvaille de Guy KERN).

[FRISCO]

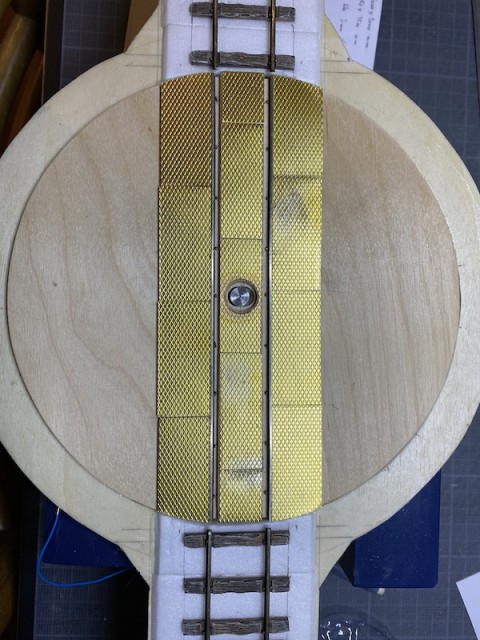

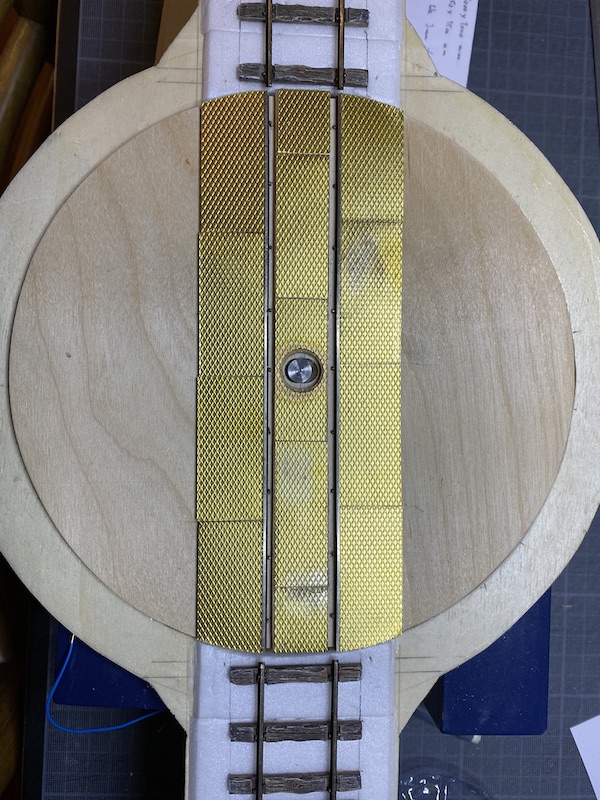

Les tôles striées sont maintenant installées sur le pont.

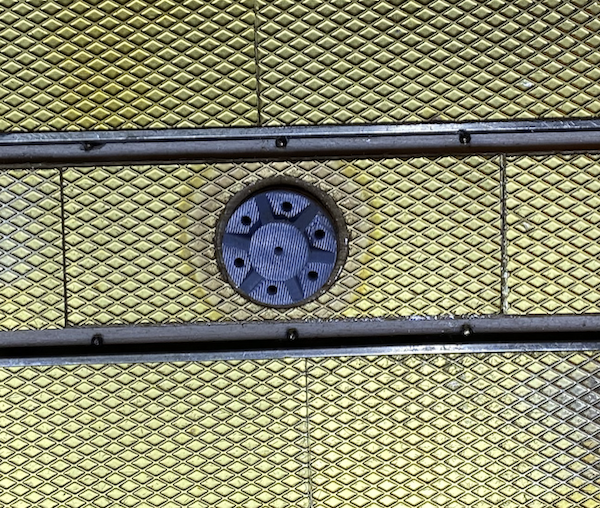

Il ne manque plus que les écrous de fixation du centre de pont.

Capture d’écran 2021-02-13 à 22.33.18.png (841 Kio) Vu 1020 fois

[Lionnel]

Un vrai travail de pro. Bravo!

[231c60]

Bonjour François la tôle losange a un très beau rendu, maintenant il n'y a plus qu'à attendre le travail du menuisier.
Joël.

[ffayolle]

Très sympa cette tôle
Très beau rendu

[FRISCO]

Merci, Lionnel, Joël et Fabrice pour vos appréciations encourageantes.
Joël, le menuisier va bientôt entrer en action, mais, avant, place à l'électricien !

Presque un peu tardivement, je songe à électrifier la plaque tournante.

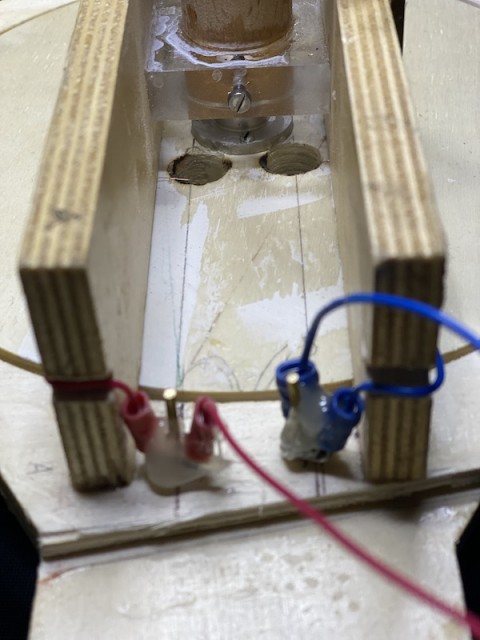

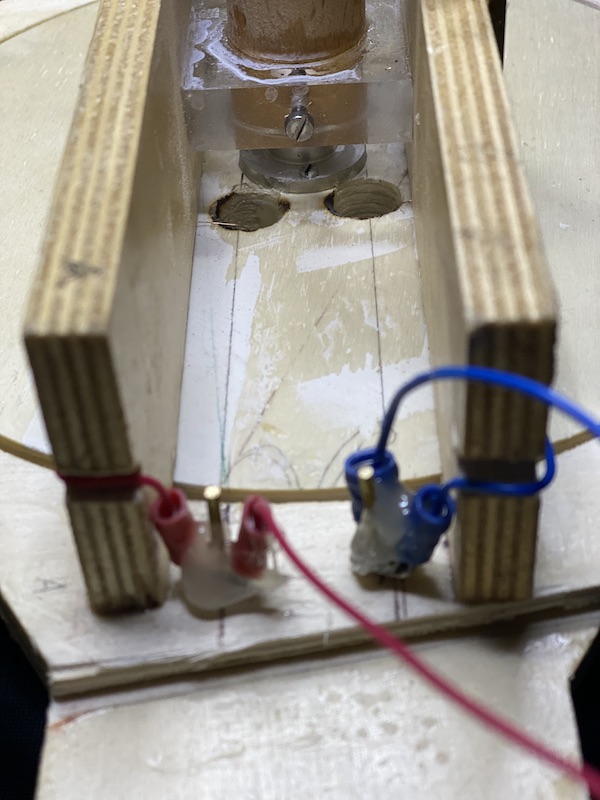

Fraisage de deux trous allant jusqu’au-dessous du rail, pour soudure d’un fil de contact de 18/100ème ; après soudure, insertion au pistolet de colle à chaud pour sécuriser soudure et fil.

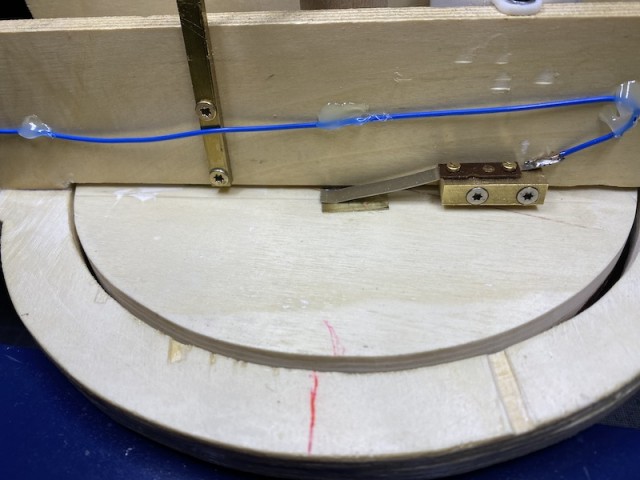

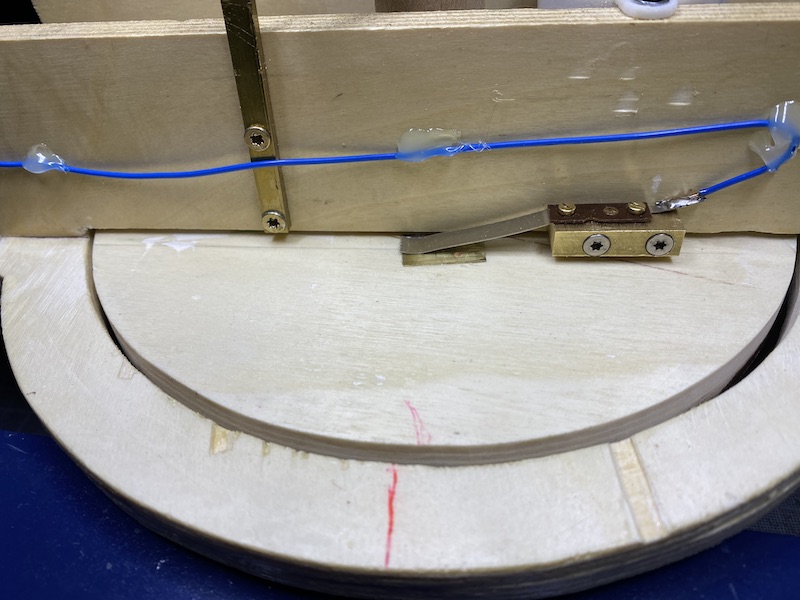

Les fils de 18/100ème sont ensuite soudés le long de deux petites plaques de laiton destinées à assurer le contact lors de la rotation de la plaque.

Fabrication de deux supports, avec deux fixations taraudées à 2 mm pour tenir les lames de contact, et percés à l’équerre à 3 mm pour fixation sur le bâti de la plaque.

[FRISCO]

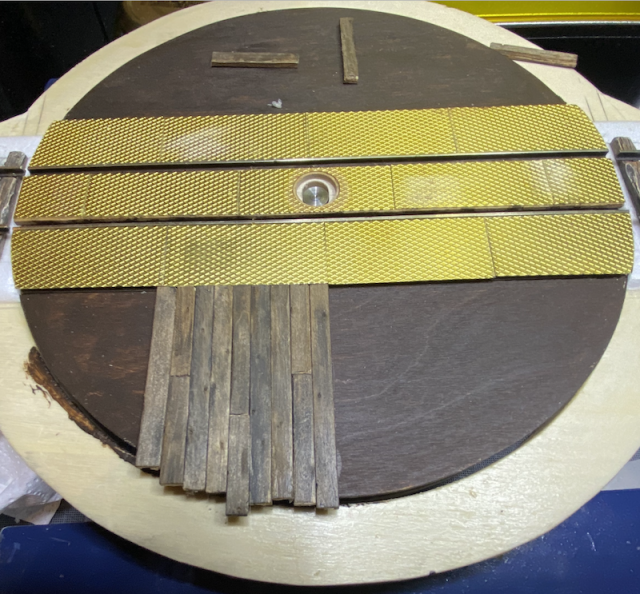

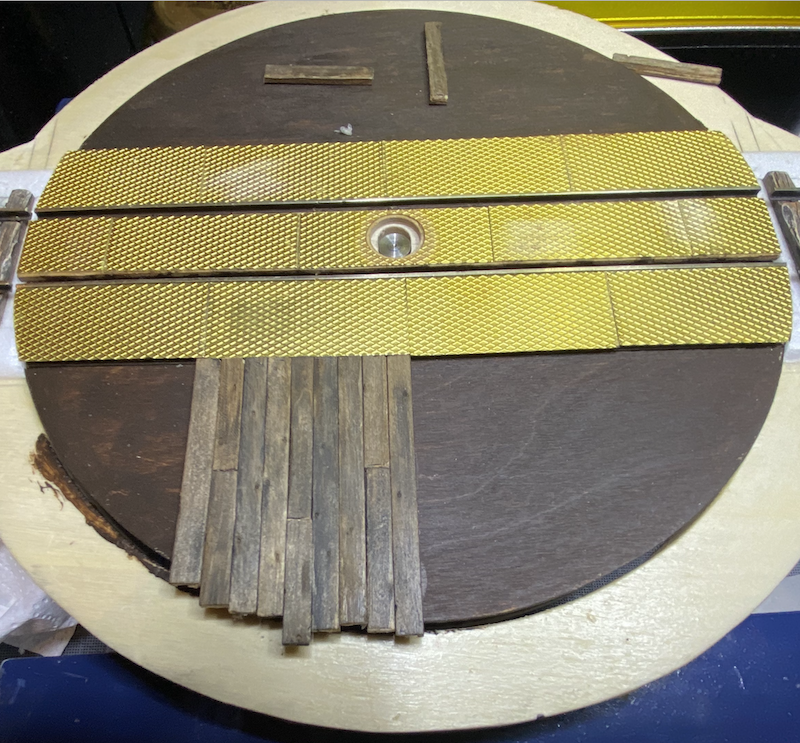

Début du revêtement de la plaque tournante, avec la fixation des lattes précédemment fabriquées.

[FRISCO]

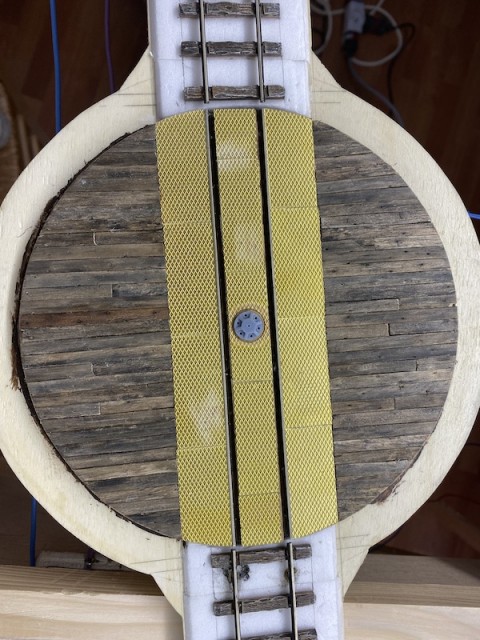

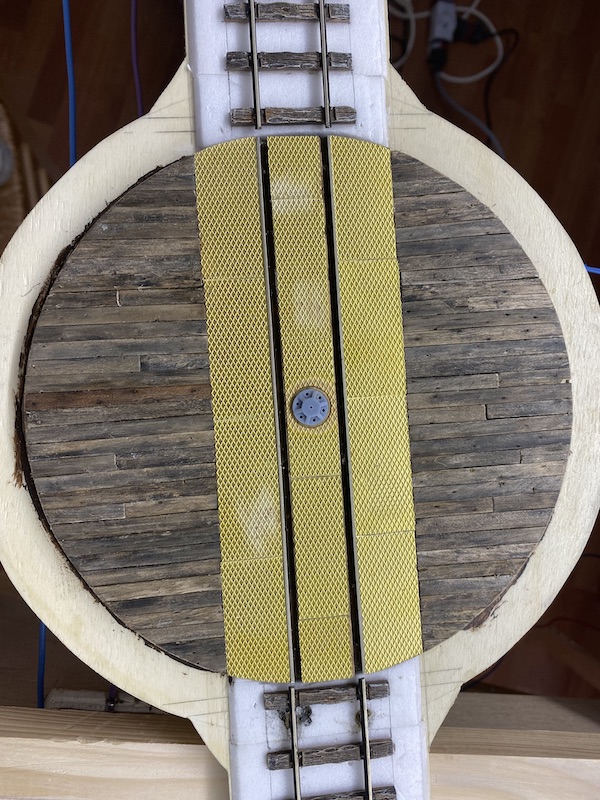

L’ensemble des bastaings est maintenant posé.

Une question aux spécialistes : comment étaient-ils fixés ? Par des tirefonds ou bien par des rivets ?
